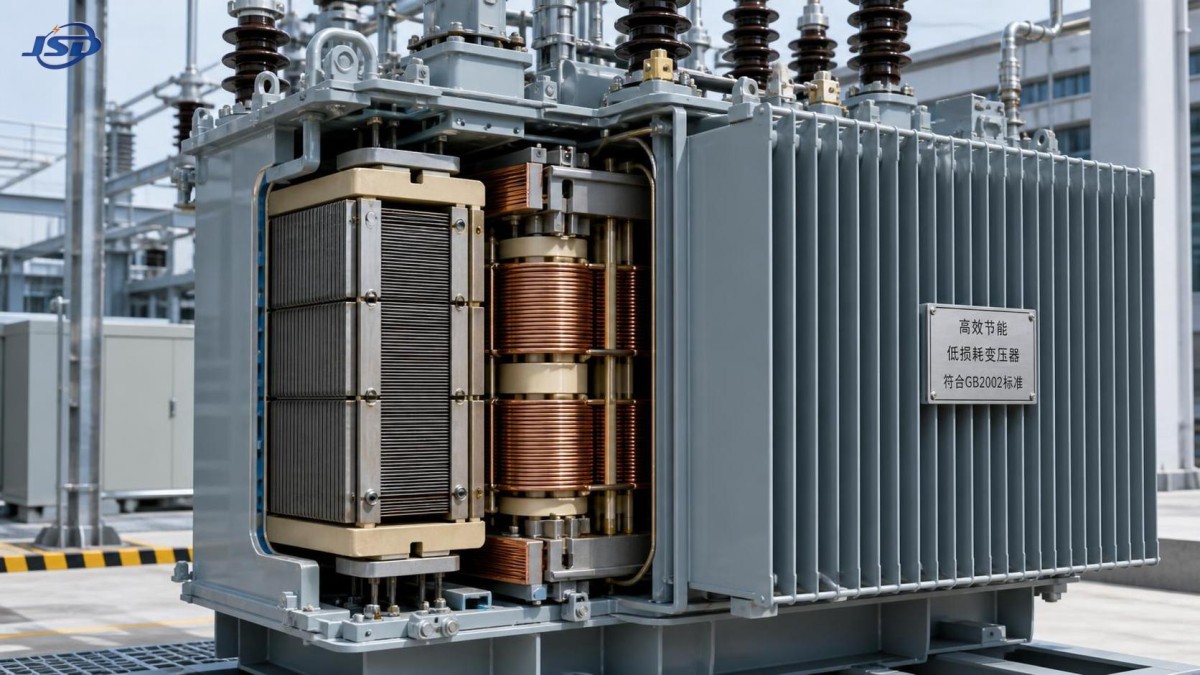

Что определяет энергосберегающий трансформатор и насколько он может снизить эксплуатационные расходы?

Эксплуатационные расходы трансформатора начинаются с потерь, которые существуют даже при низкой подключённой нагрузке. Это является первым практическим определением энергосберегающего трансформатора: это устройство, предназначенное для снижения потерь в сердечнике в периоды простоя и ограничения потерь в обмотках при увеличении тока без возникновения новых проблем с надёжностью в других частях системы. С точки зрения закупок это обозначение имеет значение только в том случае, если лежащие в его основе конструктивные решения соответствуют фактическому рабочему циклу, условиям установки и требованиям к техническому обслуживанию на объекте.

Обычное сравнение только по номинальной мощности может скрыть реальную разницу. Два трансформатора с одинаковым номиналом в кВА могут существенно различаться по эксплуатационным характеристикам в течение года, поскольку один из них использует магнитопровод из материала с меньшими потерями, более точную технологию шихтовки, улучшенную конструкцию проводников и тепловую структуру, ограничивающую рост сопротивления при повышении температуры. Когда трансформатор работает длительное время с переменной нагрузкой, именно эти детали оказывают на счёт за электроэнергию более непосредственное влияние, чем одни только данные на паспортной табличке.

Что обычно определяет энергосберегающий трансформатор

В технических обсуждениях этот термин обычно относится к трансформатору с пониженными потерями холостого хода, пониженными нагрузочными потерями или с обоими видами сниженных потерь. Потери холостого хода в основном возникают в магнитопроводе и присутствуют всегда, когда трансформатор находится под напряжением. Нагрузочные потери связаны с током в обмотках и включают потери в меди, добавочные потери и тепловые эффекты, увеличивающие сопротивление при рабочей температуре. Надёжная энергосберегающая конструкция учитывает оба вида потерь, однако их соотношение зависит от режима эксплуатации трансформатора.

Для слабо нагруженной распределительной сети, которая находится под напряжением круглосуточно, снижение потерь холостого хода может иметь большее финансовое значение. На объекте с высоким дневным спросом и длительной нагрузкой, близкой к номинальному току, основным фактором затрат могут стать нагрузочные потери. Поэтому энергосберегающий трансформатор нельзя оценивать отдельно от профиля нагрузки. Спецификация, выглядящая эффективной в каталоге, может оказаться финансово невыгодной, если она оптимизирована под неправильный режим работы.

Материал магнитопровода является одним из наиболее очевидных отличительных факторов. Производители могут использовать холоднокатаную текстурированную электротехническую сталь с улучшенными магнитными свойствами или, в некоторых случаях, магнитопровод из аморфного сплава, если приоритетом являются очень низкие потери холостого хода. Каждый вариант влияет не только на потери, но и на закупочную стоимость, характеристики механической транспортировки, уровень шума и особенности ремонта. Конструкция обмоток имеет не меньшее значение. Площадь поперечного сечения проводника, расположение обмоток, изоляционные зазоры и контроль потоков рассеяния — всё это влияет на нагрузочные потери и длительный нагрев.

Качество технологического процесса также входит в определение. Контроль заусенцев при резке магнитопровода, точность соединений step-lap, усилие стяжки, вакуумная сушка, отверждение изоляции, обработка масла и качество герметизации влияют на то, сохранятся ли заявленные значения потерь после транспортировки и ввода в эксплуатацию. Трансформатор, продаваемый как энергосберегающий, но собранный при недостаточном контроле процесса, может показать приемлемые заводские результаты и всё же работать хуже ожидаемого спустя несколько месяцев эксплуатации на объекте.

Насколько можно сократить эксплуатационные расходы?

Единого универсального процентного показателя не существует. Снижение затрат зависит от пяти переменных, которые меняются от проекта к проекту: ежегодной продолжительности нахождения под напряжением, средней нагрузки, длительности пиковой нагрузки, структуры местных тарифов на электроэнергию и разницы в потерях между рассматриваемыми моделями. Без этих исходных данных любое фиксированное заявление об экономии является маркетингом, а не инженерным расчётом.

Более надёжный способ оценки эксплуатационных расходов заключается в разделении потерь на годовые энергетические показатели. Потери холостого хода умножаются на полное время нахождения под напряжением, поскольку они существуют всякий раз, когда к трансформатору приложено напряжение. Нагрузочные потери необходимо корректировать с учётом фактического коэффициента нагрузки, а в идеале — с учётом квадрата профиля нагрузки, а не простого среднего значения. Это различие имеет значение. Трансформатор, обслуживающий периодические нагрузки двигателей, циклическую работу систем HVAC или смешанную коммерческую нагрузку, может иметь такой же месячный объём переданной электроэнергии, как и другой объект, но при этом создавать совершенно иные потери в обмотках.

Предположим, один агрегат имеет меньшие потери в магнитопроводе, но лишь немного лучшие характеристики по потерям в обмотках. Он может заметно сократить эксплуатационные расходы на подстанции, которая непрерывно находится под напряжением при умеренном среднем спросе. Если другой агрегат обеспечивает более существенное снижение потерь в обмотках, он может лучше подойти для предприятия с длительными интервалами высокой нагрузки. Ни один из них нельзя автоматически считать «лучшим» энергосберегающим трансформатором, пока стоимость жизненного цикла не рассчитана с учётом ожидаемого режима эксплуатации.

Существует также вопрос вторичных затрат, которым часто пренебрегают на ранних этапах закупки. Снижение потерь уменьшает внутренний нагрев. Меньший нагрев может снизить нагрузку на изоляцию, масло, вводы и соединения. В некоторых условиях это может способствовать более длительной стабильной работе и уменьшить частоту вмешательств, связанных с перегревом. Финансовый эффект является косвенным и должен оцениваться осторожно, однако он может влиять на риск простоев, особенно там, где возможности для отключения ограничены.

Ещё одним недооценённым фактором является поведение реактивной мощности в более широкой электрической системе. Эффективность трансформатора не заменяет компенсацию коэффициента мощности, управление гармониками или балансировку нагрузки. Если сеть характеризуется низким качеством электроэнергии, ожидаемый эффект от снижения эксплуатационных расходов может уменьшиться, поскольку дополнительный нагрев и добавочные потери могут возникать за пределами стандартных условий испытаний, использованных для получения паспортных данных.

Где часто ошибаются при оценке затрат

Распространённая ошибка — сравнивать только закупочную цену. Вариант с меньшими капитальными затратами может сопровождаться более высокими ежегодными потерями на протяжении всего срока службы. Даже при стабильных ценах на электроэнергию это может изменить фактическую стоимость владения. Если тарифы включают составляющую за мощность, повышенные ставки в часы пик или штрафы, связанные с неэффективностью системы, ситуация становится ещё сложнее.

Другая ошибка — считать номинальную нагрузку нормальной нагрузкой. Трансформаторы часто выбирают с запасом для будущего расширения, резервирования или пускового тока. Это разумно, но меняет экономику проекта. Трансформатор увеличенной мощности может провести большую часть срока службы в режиме низкой нагрузки, при котором доминируют потери холостого хода. В таком случае внимание к характеристикам потерь в магнитопроводе может быть более ценным, чем ориентация только на эффективность при полной нагрузке.

Также существует тенденция рассматривать заводские данные о потерях как полную картину. Вибрация при транспортировке, неправильная разгрузка, проникновение влаги во время хранения, повреждённые радиаторы, ослабленные оконцевания и загрязнённое масло могут привести к тому, что эксплуатационные характеристики на объекте будут отличаться от ожидаемых. Для масляных трансформаторов ограничения угла при транспортировке, проверки герметичности и испытания масла после доставки не являются формальными административными процедурами. Они необходимы для сохранения экономического эффекта, на котором основывалось решение о закупке.

Характеристики, которые требуют внимательного изучения

При рассмотрении предложений техническое задание должно чётко различать потери холостого хода, нагрузочные потери при контрольной температуре, импеданс, способ охлаждения, класс изоляции, схему регулирования и допустимое превышение температуры. Неоднозначные формулировки вокруг «максимальной эффективности» могут вводить в заблуждение, поскольку эффективность достигает максимума при определённой нагрузке, которая может иметь мало общего с обычным режимом работы объекта.

Уровень шума также может иметь финансовое значение, хотя и косвенное. Конструкция магнитопровода с меньшими потерями может изменить магнитные характеристики и акустическую мощность. Если трансформатор установлен рядом с занятыми зданиями или чувствительными производственными зонами, такие меры, как экраны, кожухи или перенос оборудования, могут привести к дополнительным затратам после покупки. Наиболее экономичный способ обеспечения технических требований обычно определяется до размещения заказа, а не после начала жалоб со стороны объекта.

Для наружной установки или эксплуатации в тяжёлых промышленных условиях конструкция корпуса, система покрытия, коррозионная стойкость арматуры, качество прокладок и схема герметизации влияют на то, будет ли трансформатор оставаться сухим и сохранять стабильный тепловой режим. Заявленная эффективность быстро теряет ценность, если проникновение влаги ухудшает изоляцию или недостаточная эффективность охлаждения повышает рабочую температуру.

В работе распределительных сетей среднего напряжения практической точкой отсчёта может быть масляный силовой распределительный трансформатор 10kV/0.4kV, при этом реальный вопрос закупки заключается не в самом типе изделия, а в том, соответствуют ли баланс потерь, характеристики охлаждения, диапазон регулирования и условия объекта друг другу. В одних проектах масляная конструкция предпочтительна благодаря тепловым характеристикам и устойчивости к перегрузкам; в других ограничения по установке могут привести к выбору других конструктивных решений.

Установка и техническое обслуживание влияют на экономию сильнее, чем признают многие тендеры

Энергосберегающий трансформатор может потерять часть ожидаемого преимущества из-за неправильной установки. Длинные или недостаточно рассчитанные кабельные линии низкого напряжения создают дополнительные системные потери, которые могут превышать разницу между двумя моделями трансформаторов. Недостаточная вентиляция в помещении повышает рабочую температуру. Несбалансированная трёхфазная нагрузка увеличивает ток в отдельных обмотках. Нагрузки с высоким содержанием гармоник, создаваемые приводами, выпрямителями или нелинейным оборудованием, могут увеличить вихревые и добавочные потери. Это проблемы объекта, но они напрямую влияют на эксплуатационные расходы, относимые к трансформатору.

Поэтому отчёты о вводе в эксплуатацию должны включать измерение сопротивления изоляции, проверку коэффициента трансформации, проверку соединений, оценку состояния масла, где это применимо, проверку непрерывности заземления, подтверждение положения переключателя ответвлений и наблюдение за температурой после подачи напряжения. Ни одно из этих испытаний не является формальной бумажной процедурой. Они подтверждают, что трансформатор работает в условиях, заложенных в модель стоимости жизненного цикла.

Техническое обслуживание должно быть сосредоточено на состояниях, которые изменяют потери или угрожают отводу тепла: уровне масла, качестве масла, утечках, чистоте радиаторов, работе вентиляторов при их наличии, затяжке клемм и признаках аномальных горячих точек. Если доступно инфракрасное обследование, оно может помочь выявить сопротивление соединений или неравномерную нагрузку до того, как проблема приведёт к длительному энергетическому ущербу.

Как сравнивать предложения, не сводя решение к лозунгам

Наиболее обоснованный подход заключается в запросе гарантированных значений потерь, стандартов, использованных при испытаниях, допусков, описаний материалов, если это актуально, и чёткого указания температурной основы для нагрузочных потерь. Затем эти значения следует сопоставить с ожидаемой годовой кривой нагрузки. Если кривая нагрузки неопределённа из-за планируемого расширения, необходимо использовать как минимум два сценария эксплуатации, а не одну оптимистичную оценку.

Коммерческая оценка должна включать способ транспортировки, защиту упаковки, ограничения по хранению, требования к установке и запасные части, влияющие на время безотказной работы. Трансформатор, прибывший с лучшими характеристиками на бумаге, но с более высоким риском на объекте, не обязательно является вариантом с меньшими затратами. Разрыв между заводскими и эксплуатационными характеристиками часто возникает на границах между производством, логистикой, строительными работами, электромонтажом и вводом в эксплуатацию.

Важны также сроки поставки и взаимозаменяемость. Если в конструкции используются менее распространённые размеры, фитинги или принадлежности, планирование замены в будущем может стать сложнее. Это не отменяет преимущества по эффективности, но должно учитываться в рамках того же обсуждения затрат, поскольку эксплуатационные расходы являются лишь одной частью стоимости владения активом.

В конечном счёте энергосберегающий трансформатор определяется не столько обозначением, сколько подтверждаемыми характеристиками потерь, дисциплинированным производством и соответствием реальной сети, которую он будет обслуживать. Эксплуатационные расходы можно существенно сократить, если эти факторы соответствуют профилю нагрузки и условиям объекта. Если же этого соответствия нет, заявленная экономия остаётся теоретической, а счётчик электроэнергии продолжает фиксировать разницу.
