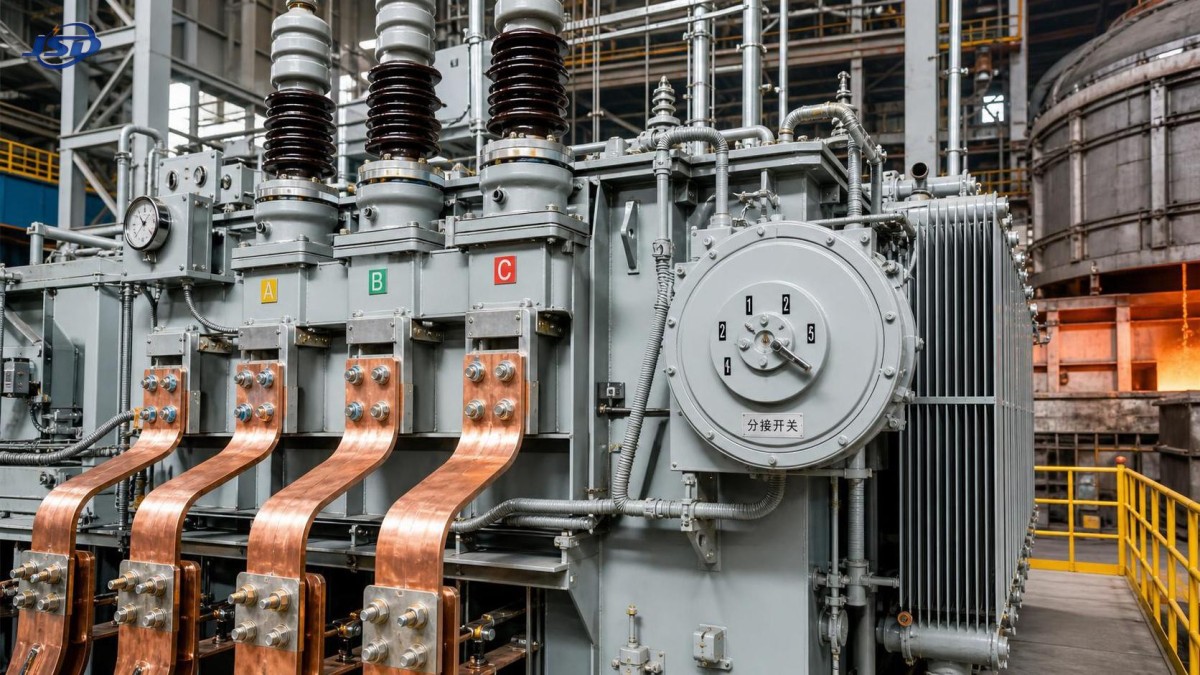

Sélection d’un transformateur de four : caractéristiques nominales clés pour les charges des fours sidérurgiques, de fusion et à arc

La sélection d’un transformateur de four commence par la courbe de charge, et non par la seule puissance indiquée sur la plaque signalétique. Les procédés de fusion de l’acier, des ferroalliages et des métaux non ferreux imposent de fortes variations de courant, des surcharges fréquentes de courte durée et des cycles thermiques répétés. Un appareil qui semble adéquat en kVA dans des conditions permanentes peut néanmoins fonctionner à une température excessive, perdre sa stabilité de tension au niveau des électrodes ou vieillir prématurément si le profil de fonctionnement n’est pas adapté à la conception du transformateur. La question pratique est de savoir si le transformateur peut couvrir l’ensemble de la plage de fonctionnement du four, notamment l’allumage, l’affinage, les interruptions de coulée et les transitions irrégulières entre ces phases.

Pour une utilisation sur four à arc, le premier paramètre à examiner est la relation entre la puissance nominale, le cycle de fonctionnement et la surcharge admissible. Le transformateur de four doit généralement alimenter des charges basse tension et très forte intensité, avec des variations brutales. Lors de la sélection, il est utile de distinguer la capacité thermique continue de la demande du procédé sur une courte durée. Un transformateur peut supporter temporairement une charge supérieure à sa valeur nominale, mais uniquement dans des conditions de refroidissement définies et en tenant compte des limites de température des points chauds des enroulements. Si le programme de production comprend de longues phases de fusion avec des pointes de courant répétées, la réserve thermique doit être évaluée par rapport au cycle thermique réel plutôt qu’à partir de pointes isolées.

La puissance doit être évaluée avec le régime de fonctionnement du four

La puissance nominale est souvent considérée comme la valeur principale, mais dans les applications de fours, elle n’a de sens que lorsqu’elle est associée au mode de fonctionnement. Les fours à résistance, les fours à arc submergé, les fours-poche et les fours à arc électrique sollicitent le transformateur de manière différente. Un four à arc submergé peut présenter une demande de courant relativement stable mais extrêmement élevée, tandis qu’un four à arc peut générer des fluctuations rapides, des harmoniques et des conditions proches du court-circuit lors de l’effondrement de la ferraille ou pendant les périodes d’instabilité de l’arc. Si le procédé comporte des démarrages et des arrêts fréquents, le transformateur peut refroidir de manière irrégulière, ce qui modifie le niveau de prudence requis pour la conception thermique.

Il convient également de vérifier si la puissance indiquée repose sur un refroidissement naturel, une circulation forcée de l’huile, une assistance par air forcé ou un dispositif de refroidissement par étapes. Une conception qui n’atteint sa pleine puissance qu’après l’activation complète du refroidissement auxiliaire doit être examinée attentivement lorsque la poussière ambiante, la qualité de l’eau de refroidissement ou la maintenance des ventilateurs sont incertaines. Dans les environnements métallurgiques poussiéreux, les surfaces de refroidissement peuvent s’encrasser, les filtres se charger et l’évacuation thermique effective peut devenir inférieure aux conditions prévues lors de la conception.

L’impédance est une variable du procédé, et pas seulement une valeur de protection

L’impédance de court-circuit influence directement le comportement du four. Une impédance élevée peut limiter le courant de défaut et réduire les contraintes mécaniques lors des perturbations, mais elle augmente également la chute de tension en charge. Une impédance plus faible améliore la rigidité de la tension aux bornes du four, mais peut exposer le système à des pointes de courant plus fortes et à des efforts électrodynamiques plus importants dans les enroulements. Il n’existe pas de valeur optimale universelle ; la plage appropriée dépend du type de four, de la puissance du réseau amont, de la stratégie de régulation des électrodes et de la sensibilité du procédé de fusion à la stabilité de l’arc.

Pour les fours à arc électrique, l’impédance doit être examinée avec le mouvement prévu des électrodes et la configuration du circuit secondaire. Même lorsque le transformateur est correctement spécifié, la longueur des conducteurs secondaires, l’ajout de réactances ou la géométrie des jeux de barres peuvent modifier suffisamment le comportement effectif du circuit pour affecter les performances de l’arc. Les erreurs de sélection surviennent souvent lorsque l’impédance est comparée entre fournisseurs sans vérifier que les mêmes conditions de référence ont été utilisées, notamment la position des prises, la base de température et le fait que la réactance auxiliaire soit incluse ou non dans le périmètre du transformateur.

La résistance mécanique découle également de cette analyse. Les transformateurs de four sont exposés à des contraintes répétées dues aux défauts traversants, notamment lors des conditions de fusion instables. La structure de serrage des enroulements, le support des conducteurs et les entretoises d’isolation doivent être considérés comme de véritables critères de sélection, et non comme des détails de fabrication secondaires, car la fatigue électrodynamique peut s’accumuler bien avant l’apparition d’une défaillance électrique évidente.

La plage de tension et la configuration des prises déterminent la flexibilité du procédé

Une large plage de réglage côté haute tension ou une sortie secondaire à plusieurs niveaux est souvent nécessaire, car les conditions du four ne restent pas constantes pendant la fusion. La composition de la ferraille, la densité de la charge, l’état du bain et la longueur de l’arc modifient tous le point de fonctionnement privilégié. La configuration du changeur de prises mérite donc une analyse approfondie. Le nombre de prises est important, mais la taille des échelons l’est davantage que ne le laissent entendre de nombreuses spécifications. Si les paliers de tension sont trop espacés, la régulation devient saccadée et le four peut passer trop de temps entre les points de fonctionnement optimaux.

L’utilisation d’un changeur de prises hors charge ou en charge doit être cohérente avec la continuité du procédé. Dans les applications nécessitant des ajustements fréquents de puissance, un changeur de prises en charge peut être justifié, mais ses exigences de maintenance doivent être réalistes pour le site. L’usure des contacts, la propreté de l’huile, les contraintes de commutation et l’accès pour les inspections doivent tous être pris en compte. Dans certaines installations, une configuration plus simple avec changement de prises hors charge, associée à des dispositifs de commande externes, peut être plus facile à maintenir dans le temps, à condition que les interruptions de fonctionnement soient acceptables.

L’évaluation de la régulation de tension doit couvrir l’intégralité du trajet entre la source et le four. Le rapport du transformateur ne définit pas à lui seul la tension réelle aux électrodes, une fois prises en compte les pertes dans les gaines de barres, la résistance des contacts, la chute de tension dans la réactance et l’échauffement des câbles. Une sélection techniquement correcte dépend souvent de la demande d’une tension secondaire calculée aux bornes du four avec un courant représentatif, et non de simples valeurs à vide mesurées aux traversées du transformateur.

La conception du refroidissement doit correspondre à l’environnement réel

Le refroidissement d’un transformateur de four ne peut pas être évalué dans une logique de salle blanche. Les sites sidérurgiques et de fonderie peuvent être soumis à des poussières métalliques, à une chaleur rayonnante, à des vibrations et à une circulation d’air limitée autour de la zone d’installation. Une conception qui fonctionne correctement dans des conditions d’essai standard peut se comporter différemment lorsque les radiateurs sont exposés à des poussières de calamine ou lorsque l’air de refroidissement recircule dans un local fermé de transformateurs. Le circuit d’écoulement de l’huile, la disposition des radiateurs, la redondance des ventilateurs et les points de surveillance de la température doivent donc être examinés en fonction de la configuration de l’installation, et non isolément.

Les composants refroidis par eau, lorsqu’ils sont intégrés au circuit général du four, ajoutent un autre facteur de risque lors de la sélection. La qualité de l’eau, la détection des fuites, la stratégie d’isolement et la protection contre le gel peuvent influencer la disponibilité du transformateur, même si l’ensemble noyau-enroulements est robuste. Lorsque la fiabilité de l’alimentation auxiliaire est incertaine pendant les perturbations de l’usine, il peut être pertinent d’examiner comment un groupe électrogène diesel à capot insonorisé s’intègre au plan global de continuité des auxiliaires de refroidissement et des systèmes de commande, car un incident thermique peut se développer rapidement après la perte du refroidissement forcé.

Le chemin du courant secondaire mérite autant d’attention que le noyau du transformateur

De nombreux problèmes de transformateurs de four attribués au transformateur proviennent en réalité du circuit secondaire. Le chemin du courant entre les traversées basse tension et le four peut générer un échauffement local intense si les jonctions sont mal préparées, si les connecteurs flexibles sont sous-dimensionnés ou si les effets de boucle magnétique n’ont pas été pris en compte dans le cheminement des jeux de barres. Lors de la sélection, le courant nominal des traversées, la disposition des bornes, les distances d’isolement et l’accessibilité mécanique doivent être vérifiés par rapport à la conception réelle de la gaine de barres. Même un transformateur correctement dimensionné peut devenir difficile à installer ou à entretenir si la géométrie des bornes impose des courbures prononcées, un partage inégal du courant ou un nombre excessif de jonctions.

Les traversées basse tension doivent également faire l’objet d’un examen mécanique et thermique. Le fonctionnement d’un four peut générer des vibrations, des mouvements des conducteurs et une chaleur rayonnante provenant des équipements voisins. Le type de traversée sélectionné doit être adapté au niveau de pollution et aux conditions d’accès pour la maintenance. Dans certaines configurations à usage intensif, il convient d’étudier si une séparation des phases, un blindage ou une conception modifiée de l’enveloppe sont nécessaires pour maîtriser les points chauds et les pertes parasites autour des bornes.

Pertes, harmoniques et échauffement parasite

Les comparaisons de rendement ne doivent pas se limiter aux seules pertes à vide et en charge. Le fonctionnement d’un four introduit souvent des harmoniques, une asymétrie et une forme d’onde de courant irrégulière qui augmentent les pertes parasites dans les éléments en acier de la structure, les parois de la cuve et les sorties de conducteurs. Ces pertes peuvent ne pas être prédominantes dans une application classique de transformateur, mais elles peuvent devenir un facteur limitant thermique dans un transformateur de four. Les questions relatives au blindage, au contrôle du flux magnétique à proximité de la cuve et à la transposition des conducteurs font donc partie de l’évaluation technique, en particulier lorsque de longues campagnes à courant élevé sont prévues.

Lorsque les conditions du réseau amont sont faibles ou sensibles aux harmoniques, le transformateur doit être examiné avec toute réactance, tout filtre ou tout dispositif de compensation prévu. Un transformateur de four choisi uniquement sur la base de sa plaque signalétique peut néanmoins provoquer des problèmes d’exploitation si les interactions avec le système sont ignorées. Le papillotement de tension, la demande réactive et la distorsion harmonique sont des questions qui concernent l’ensemble de l’installation, mais la spécification du transformateur influence ces trois paramètres.

Système d’isolation et marges diélectriques

La tenue diélectrique dans ce type d’application est mise à l’épreuve par des phénomènes dépassant la tension nominale du système. Les surtensions de manœuvre, les opérations répétées du changeur de prises et les perturbations du procédé peuvent imposer des contraintes complexes à l’isolation. La qualité de l’isolation papier-huile, le processus de séchage, le contrôle de l’humidité pendant la fabrication et les conditions de transport influencent tous la fiabilité à long terme. Si le transformateur doit être transporté sur des routes difficiles ou stocké avant son installation, le maintien des éléments pendant le transport, la surveillance des chocs et la méthode de conservation de l’huile deviennent des critères de sélection pertinents, et non de simples détails logistiques.

Sur site, le plan de mise en service doit inclure des contrôles de l’état de l’isolation après le transport, la vérification des auxiliaires de refroidissement, l’analyse de l’huile le cas échéant et la confirmation que les réglages des protections correspondent au fonctionnement d’un four plutôt qu’à un modèle générique de transformateur de puissance. Une erreur fréquente consiste à supposer que les réglages standard des protections différentielles et contre les surintensités peuvent être transférés directement ; le courant d’appel du transformateur, les fluctuations de fonctionnement et les transitoires liés au procédé nécessitent généralement une coordination plus rigoureuse.

Les documents d’approvisionnement doivent préciser les détails du procédé, et non utiliser un langage générique sur les transformateurs

Une spécification technique insuffisante entraîne souvent des erreurs de comparaison par la suite. Si les soumissionnaires ne reçoivent que la tension primaire, la tension secondaire et la puissance en kVA, les offres retournées peuvent différer au niveau de la base d’impédance, des hypothèses de refroidissement, de l’interprétation de la plage de prises et de la philosophie de surcharge. Un dossier de consultation utile doit décrire le type de four, le comportement attendu du facteur de puissance s’il est connu, les différentes phases de fonctionnement, les conditions ambiantes, l’altitude le cas échéant, le concept des conducteurs secondaires ainsi que les contraintes relatives à l’encombrement, au bruit ou à l’accès pour la maintenance. Il doit également préciser les éléments à inclure dans le périmètre thermique et électrique, tels que les traversées, les exigences du OLTC, les dispositifs de surveillance et la logique des alarmes de température.

Les points d’inspection sont également importants. La qualité du matériau du noyau, le matériau des conducteurs, la réalisation des jonctions brasées ou boulonnées, la structure de serrage et les détails du confinement de l’huile peuvent affecter la durée de service, mais ils sont souvent enfouis dans les plans du fournisseur s’ils ne sont pas demandés dès le départ. Pour cette catégorie de transformateurs, l’examen des essais individuels de routine doit être complété par une attention particulière portée à la tolérance d’impédance, à la méthode de mesure de l’échauffement et à tout essai spécial permettant de caractériser le comportement dans des conditions similaires à celles d’un four.

Les contraintes d’installation peuvent modifier la conception privilégiée

L’espace disponible autour du transformateur, le cheminement vers la zone du four et les limitations de levage peuvent écarter certaines conceptions pourtant acceptables. Les sections démontables des radiateurs, l’orientation du conservateur, l’accès au caisson de câbles et le dégagement nécessaire au démontage des traversées doivent être vérifiés avant de finaliser la commande. Dans le cadre d’une rénovation, les fondations existantes et les hauteurs des jeux de barres peuvent imposer des adaptations complexes. Il est généralement préférable de résoudre ces interfaces mécaniques lors de la sélection plutôt que de les compenser ultérieurement par des modifications sur site qui augmentent les pertes électriques ou compliquent la maintenance.

Les détails de mise à la terre et de blindage méritent également une attention précoce. Les champs magnétiques parasites autour des liaisons secondaires à fort courant peuvent provoquer un échauffement des structures métalliques voisines, des chemins de câbles ou des châssis de support. Ce problème peut rester invisible lors d’un examen classique de la spécification, puis devenir une difficulté persistante sur site après la mise sous tension.

Les meilleures sélections de transformateurs de four sont généralement celles qui intègrent les caractéristiques électriques, les limites thermiques, la conception mécanique et les réalités de l’installation dans une vision cohérente. Lorsque ces éléments sont examinés ensemble, la spécification est beaucoup plus difficile à interpréter de manière erronée et beaucoup plus facile à comparer de façon pertinente.
