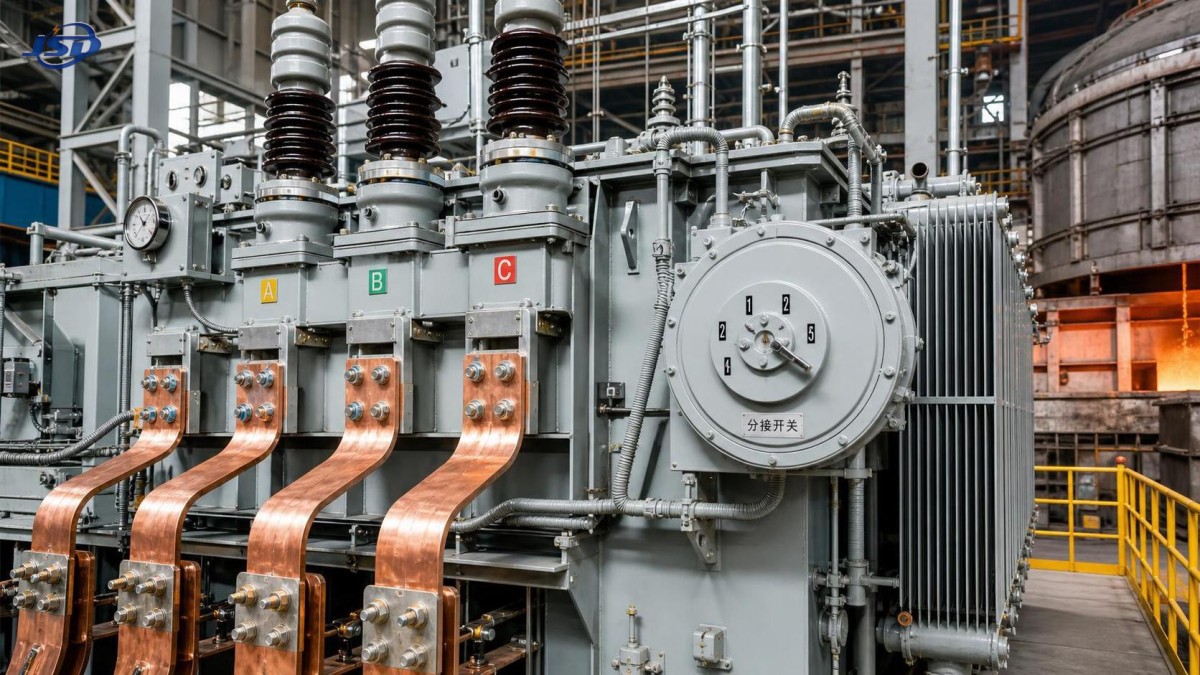

Seleção de Transformadores de Forno: Principais Especificações para Cargas de Siderurgia, Fundição e Fornos a Arco

A seleção de um transformador para forno começa pela curva de carga, e não apenas pela capacidade indicada na placa de identificação. Os processos de fusão de aço, ferroligas e metais não ferrosos impõem variações severas de corrente, sobrecargas frequentes de curta duração e ciclos térmicos repetidos. Uma unidade que parece adequada em termos de kVA em regime permanente ainda pode operar em alta temperatura, perder estabilidade de tensão nos eletrodos ou envelhecer prematuramente se o perfil de operação não for compatível com o projeto do transformador. A questão prática é saber se o transformador pode atender a toda a faixa operacional do forno, incluindo a ignição, o refino, as interrupções durante o vazamento e as transições irregulares entre essas etapas.

Para aplicações em fornos a arco, o primeiro aspecto a analisar é a relação entre potência nominal, ciclo de operação e sobrecarga admissível. Normalmente, o transformador do forno precisa alimentar cargas de baixa tensão e corrente muito elevada, com flutuações abruptas. Durante a seleção, é útil separar a capacidade térmica contínua da demanda de processo de curta duração. Um transformador pode suportar temporariamente uma carga acima dos valores nominais, mas somente dentro de determinadas condições de resfriamento e respeitando os limites de ponto quente dos enrolamentos. Se o cronograma do processo incluir longas etapas de fusão com correntes de pico repetidas, a reserva térmica deve ser avaliada com base no ciclo térmico real, e não em picos isolados.

A capacidade deve ser analisada em conjunto com o regime de operação do forno

A capacidade nominal costuma ser tratada como o principal valor de referência, mas, em aplicações para fornos, ela só é significativa quando associada ao método de operação. Fornos de resistência, fornos a arco submerso, fornos-panela e fornos elétricos a arco submetem o transformador a esforços diferentes. Um forno a arco submerso pode apresentar uma demanda de corrente relativamente estável, porém extremamente elevada, enquanto um forno elétrico a arco pode gerar flutuações rápidas, harmônicos e condições semelhantes a curto-circuito durante o desmoronamento da sucata ou em períodos de instabilidade do arco. Se o processo incluir partidas e paradas frequentes, o transformador poderá resfriar-se de maneira desigual, o que altera o nível de conservadorismo necessário no projeto térmico.

Também deve ser verificado se a capacidade informada se baseia em resfriamento natural, circulação forçada de óleo, assistência de ar forçado ou em um sistema de resfriamento por etapas. Um projeto que só atinge sua potência total especificada após o acionamento completo do resfriamento auxiliar deve ser analisado cuidadosamente quando houver incertezas relacionadas à poeira do ambiente, à qualidade da água de resfriamento ou à manutenção dos ventiladores. Em ambientes metalúrgicos com muita sujeira, as superfícies de resfriamento podem ficar contaminadas, os filtros podem saturar e a rejeição efetiva de calor pode cair abaixo da condição considerada no projeto.

A impedância é uma variável do processo, não apenas um valor de proteção

A impedância de curto-circuito influencia diretamente o comportamento do forno. Uma impedância mais alta pode limitar a corrente de falta e reduzir os esforços mecânicos durante perturbações, mas também aumenta a queda de tensão sob carga. Uma impedância mais baixa melhora a rigidez da tensão nos terminais do forno, embora possa expor o sistema a surtos de corrente mais intensos e a forças eletrodinâmicas mais severas nos enrolamentos. Não existe um valor universalmente ideal; a faixa adequada depende do tipo de forno, da potência da rede a montante, da estratégia de regulagem dos eletrodos e da sensibilidade do processo de fusão à estabilidade do arco.

Nos fornos elétricos a arco, a impedância deve ser analisada em conjunto com o movimento esperado dos eletrodos e com a configuração do circuito secundário. Mesmo quando o próprio transformador está corretamente especificado, condutores secundários longos, a adição de reatores ou a geometria dos barramentos podem alterar suficientemente o comportamento efetivo do circuito para modificar o desempenho do arco. Erros de seleção ocorrem com frequência quando a impedância é comparada entre fornecedores sem confirmar se foram utilizadas as mesmas condições de referência, incluindo a posição do tap, a base de temperatura e se a reatância auxiliar está incluída ou não no escopo do transformador.

A resistência mecânica decorre dessa análise. Os transformadores para fornos são submetidos a esforços repetidos de curto-circuito passante, especialmente durante condições instáveis de fusão. A estrutura de prensagem dos enrolamentos, o suporte dos condutores e os espaçadores de isolamento devem ser considerados pontos reais de seleção, e não detalhes ocultos de fabricação, pois a fadiga eletrodinâmica pode acumular-se muito antes do surgimento de uma falha elétrica evidente.

A faixa de tensão e a configuração dos taps determinam a flexibilidade do processo

Uma ampla faixa de ajuste no lado de alta tensão ou uma saída secundária com múltiplos passos costuma ser necessária, pois as condições do forno não permanecem constantes durante a fusão. A composição da sucata, a densidade da carga, as condições do banho e o comprimento do arco alteram o ponto de operação preferencial. Por isso, a configuração do comutador de taps merece uma análise detalhada. O número de taps é importante, mas o tamanho dos passos é ainda mais relevante do que muitas especificações sugerem. Se os passos de tensão forem muito grandes, o controle se tornará brusco e o forno poderá permanecer tempo demais fora dos pontos ideais de operação.

A utilização de comutação de taps sem carga ou de comutação de taps sob carga deve ser compatível com a continuidade do processo. Em aplicações que exigem ajustes frequentes de potência, um comutador de taps sob carga pode ser justificável, mas seu plano de manutenção deve ser realista para o local. O desgaste dos contatos, a limpeza do óleo, o regime de comutação e o acesso para inspeção devem ser considerados. Em algumas instalações, uma configuração mais simples de comutação sem carga, combinada com medidas externas de controle, pode ser mais fácil de manter ao longo do tempo, desde que as interrupções operacionais sejam aceitáveis.

A avaliação da regulação de tensão deve abranger todo o percurso entre a fonte e o forno. A relação de transformação do transformador, por si só, não define a tensão efetiva do eletrodo quando são consideradas as perdas nos dutos de barramento, a resistência de contato, a queda no reator e o aquecimento dos cabos. Uma seleção tecnicamente correta muitas vezes depende da solicitação da tensão secundária calculada nos terminais do forno sob uma corrente representativa, e não apenas dos valores em vazio na bucha do transformador.

O projeto de resfriamento deve corresponder ao ambiente real

O resfriamento de um transformador para forno não pode ser avaliado com uma visão de sala limpa. Instalações siderúrgicas e de fundição podem envolver poeira metálica, calor radiante, vibração e circulação de ar limitada ao redor da área dos equipamentos. Um projeto que apresenta bom desempenho em condições de ensaio padrão pode comportar-se de maneira diferente quando os radiadores ficam expostos à poeira de carepa ou quando o ar de resfriamento recircula em uma sala fechada de transformadores. O percurso do óleo, a disposição dos radiadores, a redundância dos ventiladores e os pontos de monitoramento de temperatura devem, portanto, ser analisados em conjunto com o layout da instalação, e não de forma isolada.

Componentes resfriados a água, quando incluídos no circuito geral do forno, acrescentam outro nível de risco à seleção. A qualidade da água, a detecção de vazamentos, a estratégia de isolamento e a proteção contra congelamento podem influenciar a disponibilidade do transformador, mesmo que o conjunto núcleo-bobina seja robusto. Quando a confiabilidade da alimentação auxiliar for incerta durante perturbações da planta, pode ser razoável considerar como um equipamento de suporte, como um Silent Canopy Diesel Generator Set, se integra ao plano geral de continuidade para os sistemas auxiliares de resfriamento e controle, uma vez que um evento térmico pode desenvolver-se rapidamente após a perda do resfriamento forçado.

O percurso da corrente secundária merece a mesma atenção que o núcleo do transformador

Muitos problemas de transformadores para fornos atribuídos ao transformador são, na realidade, problemas do circuito secundário. O percurso da corrente entre as buchas de baixa tensão e o forno pode gerar aquecimento local intenso se as juntas forem mal preparadas, se os conectores flexíveis forem subdimensionados ou se os efeitos de laço magnético não forem considerados no roteamento dos barramentos. Durante a seleção, a corrente nominal das buchas, a disposição dos terminais, os espaçamentos e a acessibilidade mecânica devem ser verificados em relação ao projeto real dos dutos de barramento. Mesmo um transformador com capacidade adequada pode tornar-se difícil de instalar ou de manter se a geometria dos terminais exigir curvas acentuadas, compartilhamento desigual de corrente ou um número excessivo de juntas.

As buchas de baixa tensão também precisam ser analisadas sob os aspectos mecânico e térmico. A operação do forno pode produzir vibração, movimento dos condutores e aquecimento radiante proveniente de equipamentos próximos. O tipo de bucha selecionado deve ser adequado ao nível de contaminação e ao acesso para manutenção. Em alguns layouts de alta potência, vale a pena avaliar se é necessária a segregação de fases, blindagem ou uma configuração modificada do invólucro para controlar pontos quentes e perdas dispersas ao redor dos terminais.

Perdas, harmônicos e aquecimento disperso

As comparações de eficiência não devem ser reduzidas apenas aos valores de perdas em vazio e sob carga. A operação de fornos frequentemente introduz harmônicos, assimetria e formas de onda de corrente irregulares, que aumentam as perdas dispersas em partes estruturais de aço, paredes do tanque e saídas dos terminais. Essas perdas podem não ser predominantes em uma aplicação convencional de transformadores, mas, em um transformador para forno, podem tornar-se parte do gargalo térmico. Por isso, questões relacionadas à blindagem, ao controle do fluxo magnético nas proximidades do tanque e à transposição dos condutores fazem parte da avaliação técnica, especialmente quando são esperadas campanhas longas com corrente elevada.

Quando as condições da rede a montante forem fracas ou sensíveis a harmônicos, o transformador deve ser analisado em conjunto com qualquer reator, filtro ou sistema de compensação. Um transformador para forno escolhido exclusivamente com base em sua placa de identificação ainda pode gerar problemas operacionais se a interação com o sistema for ignorada. Flutuação de tensão, demanda de potência reativa e distorção harmônica são questões de toda a planta, mas a especificação do transformador influencia as três.

Sistema de isolamento e margens dielétricas

A resistência dielétrica nesse tipo de serviço é afetada por mais do que a tensão nominal do sistema. Surtos de manobra, operações repetitivas dos taps e perturbações do processo podem impor esforços complexos ao isolamento. A qualidade do isolamento óleo-papel, o processo de secagem, o controle da umidade durante a fabricação e o manuseio no transporte influenciam a confiabilidade a longo prazo. Se o transformador for transportado por estradas irregulares ou armazenado antes da instalação, o travamento para transporte, o monitoramento de impactos e o método de preservação do óleo tornam-se itens relevantes de seleção, e não meras observações logísticas.

No local, o plano de comissionamento deve incluir verificações das condições do isolamento após o transporte, a verificação dos sistemas auxiliares de resfriamento, ensaios do óleo quando aplicáveis e a confirmação de que os ajustes de proteção refletem o serviço em forno, e não um modelo genérico de transformador de potência. Um erro comum é presumir que os ajustes padrão de proteção diferencial e de sobrecorrente podem ser transferidos diretamente; a corrente de energização, as flutuações operacionais e os transitórios relacionados ao processo normalmente exigem uma coordenação mais cuidadosa.

Os documentos de aquisição precisam incluir detalhes do processo, e não uma linguagem genérica sobre transformadores

Uma especificação técnica deficiente costuma provocar erros de comparação posteriormente. Se os licitantes receberem apenas a tensão primária, a tensão secundária e o kVA, as propostas apresentadas poderão diferir quanto à base da impedância, às premissas de resfriamento, à interpretação da faixa de taps e à filosofia de sobrecarga. Um pacote de consulta útil deve descrever o tipo de forno, o comportamento esperado do fator de potência, quando conhecido, as etapas de operação, as condições ambientais, a altitude, quando relevante, o conceito dos condutores secundários e quaisquer restrições relacionadas às dimensões ocupadas, ao ruído ou ao acesso para manutenção. Também deve indicar o que precisa ser incluído no escopo térmico e elétrico, como buchas, regime de operação do OLTC, dispositivos de monitoramento e lógica de alarme de temperatura.

Os pontos de inspeção também são importantes. O grau do material do núcleo, o material dos condutores, a execução das juntas brasadas ou aparafusadas, a estrutura de prensagem e os detalhes de contenção do óleo podem afetar a vida útil, mas frequentemente ficam ocultos nos desenhos do fornecedor quando não são especificados desde o início. Para essa classe de transformador, a análise dos ensaios de rotina deve ser complementada pela atenção à tolerância da impedância, ao método de elevação de temperatura e a qualquer ensaio especial que esclareça o comportamento em condições semelhantes às de um forno.

As restrições de instalação podem alterar o projeto preferencial

O espaço ao redor do transformador, o percurso até a área do forno e as limitações de içamento podem eliminar alguns projetos que, de outra forma, seriam aceitáveis. As seções removíveis dos radiadores, a orientação do conservador, o acesso à caixa de cabos e a folga para remoção das buchas devem ser verificados antes da finalização do pedido. Em trabalhos de modernização, as fundações existentes e as cotas dos barramentos podem exigir adaptações complexas. Geralmente, é melhor resolver essas interfaces mecânicas durante a seleção do que compensá-las posteriormente com modificações no local que aumentem as perdas elétricas ou dificultem a manutenção.

Os detalhes de aterramento e blindagem também merecem atenção antecipada. Campos magnéticos dispersos ao redor dos trechos secundários de alta corrente podem induzir aquecimento em estruturas de aço, bandejas de cabos ou armações de suporte próximas. Esse problema pode permanecer invisível em uma análise convencional da especificação, mas tornar-se uma dificuldade persistente no local após a energização.

As seleções mais consistentes de transformadores para fornos geralmente são aquelas que integram as capacidades elétricas, os limites térmicos, o projeto mecânico e a realidade da instalação em uma visão única e coerente. Quando esses aspectos são analisados em conjunto, a especificação torna-se muito mais difícil de interpretar de forma equivocada e muito mais fácil de comparar de maneira significativa.
