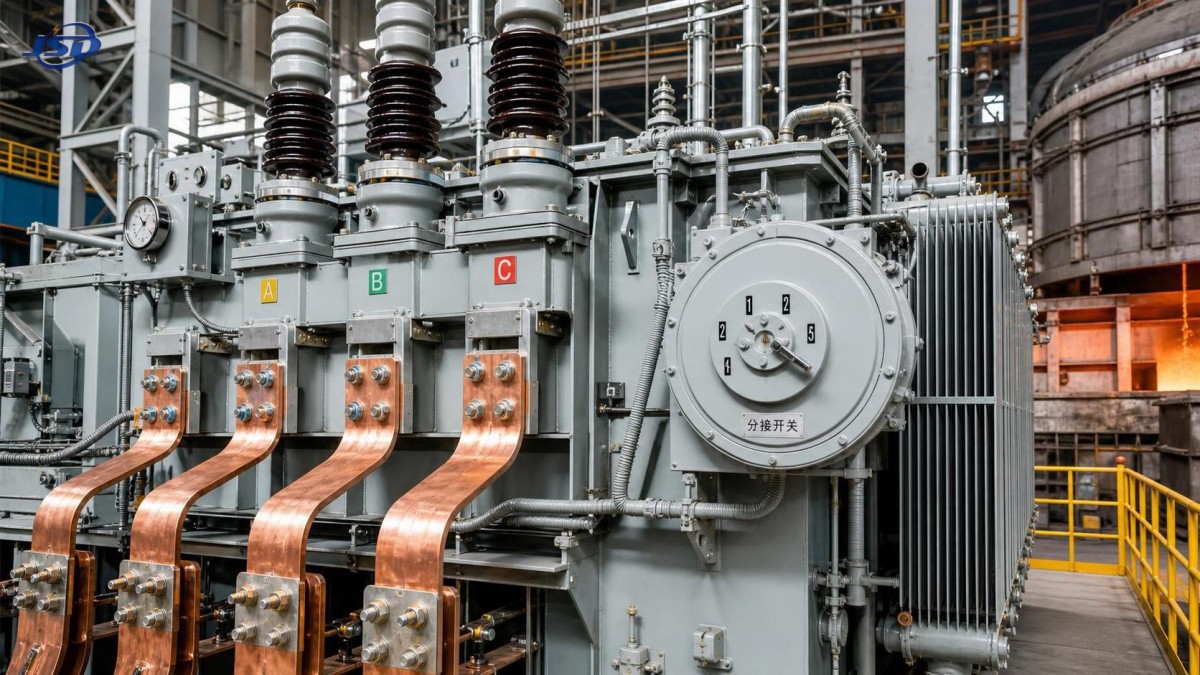

اختيار محول الفرن: التصنيفات الرئيسية لأحمال أفران الصلب والصهر والقوس الكهربائي

يبدأ اختيار محول الأفران بمنحنى الحمل، وليس بسعة اللوحة الاسمية وحدها. تفرض عمليات صهر الفولاذ والسبائك الحديدية والمعادن غير الحديدية تقلبات حادة في التيار، وأحمالًا زائدة متكررة قصيرة المدة، ودورات حرارية متكررة. وقد تبدو الوحدة كافية من حيث قيمة kVA في حالة التشغيل المستقر، لكنها قد تظل تعمل بدرجة حرارة مرتفعة، أو تفقد استقرار الجهد عند الأقطاب، أو تتقادم قبل الأوان إذا لم يتوافق نمط التشغيل مع تصميم المحول. والسؤال العملي هو ما إذا كان المحول قادرًا على دعم نطاق التشغيل الكامل للفرن، بما في ذلك الإشعال، والتكرير، وانقطاعات التفريغ، والانتقالات غير المنتظمة بينها.

بالنسبة إلى خدمة أفران القوس، فإن أول تصنيف ينبغي تدقيقه هو العلاقة بين القدرة الاسمية، ودورة التشغيل، والحمل الزائد المسموح به. يُطلب عادةً من محول الفرن حمل أحمال منخفضة الجهد وعالية التيار جدًا مع تقلبات مفاجئة. وفي أعمال الاختيار، من المفيد فصل القدرة الحرارية المستمرة عن الطلب التشغيلي قصير المدة. فقد يتحمل المحول تحميلًا مؤقتًا يتجاوز القيم الاسمية، ولكن ضمن ظروف تبريد محددة ومع مراعاة حدود النقاط الساخنة في الملفات. وإذا تضمن جدول العملية مراحل صهر طويلة مع تكرار تيار الذروة، فينبغي تقييم الاحتياطي الحراري مقارنةً بدورة التسخين الفعلية، وليس بالاعتماد على ذروات منفردة.

يجب قراءة السعة بالتزامن مع نمط تشغيل الفرن

غالبًا ما يُتعامل مع السعة الاسمية باعتبارها القيمة الرئيسية، لكنها في تطبيقات الأفران لا تكون ذات معنى إلا عند ربطها بطريقة التشغيل. إذ تفرض أفران المقاومة، والأفران القوسية المغمورة، وأفران البوتقة، وأفران القوس الكهربائي ضغوطًا مختلفة على المحول. فقد يقدم الفرن القوسي المغمور طلبًا مستقرًا نسبيًا لكنه شديد الثقل من حيث التيار، في حين يمكن لفرن القوس أن يسبب تقلبات سريعة وتوافقيات وظروفًا شبيهة بقصر الدائرة أثناء انهيار الخردة أو فترات القوس غير المستقرة. وإذا تضمنت العملية عمليات تشغيل وإيقاف متكررة، فقد يبرد المحول بشكل غير متساوٍ، مما يغير مدى التحفظ المطلوب في التصميم الحراري.

ينبغي أيضًا الانتباه إلى ما إذا كان التصنيف المعلن يستند إلى التبريد الطبيعي، أو تدوير الزيت القسري، أو المساعدة بالهواء القسري، أو ترتيب تبريد متعدد المراحل. ويجب مراجعة التصميم الذي لا يصل إلى كامل خرجِه المعلن إلا بعد تشغيل التبريد المساعد بالكامل بعناية، لا سيما عندما تكون الأتربة المحيطة أو جودة مياه التبريد أو صيانة المراوح غير مؤكدة. ففي البيئات المعدنية المتسخة، قد تتلوث أسطح التبريد بالغبار، وقد تمتلئ المرشحات، وقد تنخفض فعالية التخلص من الحرارة عن حالة التصميم المفترضة.

الممانعة متغير تشغيلي وليست مجرد قيمة للحماية

تؤثر ممانعة القصر مباشرةً في سلوك الفرن. إذ يمكن للممانعة الأعلى أن تحد من تيار العطل وتقلل الإجهاد الميكانيكي أثناء الاضطرابات، لكنها تزيد أيضًا من هبوط الجهد تحت الحمل. أما الممانعة الأقل فتحسن صلابة الجهد عند أطراف الفرن، لكنها قد تعرض النظام لارتفاعات أقوى في التيار وقوى كهروديناميكية أكبر في الملفات. ولا توجد قيمة مثالية موحدة؛ إذ يعتمد النطاق المناسب على نوع الفرن، وقوة شبكة المنبع، واستراتيجية تنظيم الأقطاب، ومدى حساسية عملية الصهر لاستقرار القوس.

وبالنسبة إلى أفران القوس الكهربائي، ينبغي مراجعة الممانعة بالتزامن مع حركة الأقطاب المتوقعة وتخطيط الدائرة الثانوية. وحتى عندما يكون المحول محددًا بالمواصفات الصحيحة، فإن موصلات ثانوية طويلة أو إضافة مفاعلات أو هندسة قضبان التوصيل قد تغير سلوك الدائرة الفعلي بما يكفي للتأثير في أداء القوس. وغالبًا ما تحدث أخطاء الاختيار عند مقارنة الممانعة بين الموردين دون التأكد من استخدام الظروف المرجعية نفسها، بما في ذلك موضع مبدل النقرات، وأساس درجة الحرارة، وما إذا كانت المفاعلة المساعدة داخلة ضمن نطاق المحول أو خارجه.

وتنبع القوة الميكانيكية من هذه المناقشة. فمحولات الأفران تتعرض لإجهادات متكررة ناتجة عن أعطال الممر، ولا سيما أثناء ظروف الصهر غير المستقرة. وينبغي اعتبار هيكل تثبيت الملفات، ودعم الموصلات، وفواصل العزل نقاط اختيار فعلية وليست تفاصيل تصنيع مخفية، لأن التعب الكهروديناميكي قد يتراكم قبل وقت طويل من ظهور عطل كهربائي واضح.

يحدد نطاق الجهد وترتيب النقرات مرونة العملية

غالبًا ما تكون هناك حاجة إلى نطاق ضبط واسع على جانب الجهد العالي أو إلى خرج ثانوي متعدد الخطوات، لأن ظروف الفرن لا تبقى ثابتة طوال دورة الصهر. إذ تغير تركيبة الخردة، وكثافة الشحنة، وحالة الحمام، وطول القوس نقطة التشغيل المفضلة. ولذلك يستحق ترتيب مبدل النقرات قراءة دقيقة. فعدد النقرات مهم، لكن حجم الخطوة أهم مما توحي به كثير من المواصفات. وإذا كانت خطوات الجهد خشنة للغاية، يصبح التحكم متقطعًا وقد يقضي الفرن وقتًا طويلًا بين نقاط التشغيل المثالية.

ينبغي مواءمة استخدام مبدل النقرات خارج الدائرة أو مبدل النقرات تحت الحمل مع استمرارية العملية. وفي التطبيقات التي تتطلب تعديلات متكررة للقدرة، قد يكون مبدل النقرات تحت الحمل مبررًا، لكن يجب أن يكون نطاق صيانته واقعيًا بالنسبة إلى الموقع. وينبغي مراعاة تآكل نقاط التلامس، ونظافة الزيت، ومهام التبديل، وإمكانية الوصول إلى الفحص. وفي بعض التركيبات، قد يثبت أن ترتيبًا أبسط لمبدل النقرات خارج الدائرة، مقترنًا بإجراءات تحكم خارجية، أسهل في الاستمرار بتشغيله مع مرور الوقت، شريطة أن تكون انقطاعات التشغيل مقبولة.

ينبغي أن يشمل تقييم تنظيم الجهد المسار الكامل من المصدر إلى الفرن. فنسبة المحول وحدها لا تحدد جهد القطب الفعلي بعد احتساب فاقد مجرى قضبان التوصيل، ومقاومة التلامس، وهبوط المفاعل، وتسخين الكابلات. وغالبًا ما يعتمد الاختيار الفني الصحيح على طلب الجهد الثانوي المحسوب عند أطراف الفرن تحت تيار ممثل، وليس مجرد قيم الجهد دون حمل عند جلبة المحول.

يجب أن يتوافق تصميم التبريد مع البيئة الفعلية

لا يمكن تقييم تبريد محول الفرن بعقلية الغرفة النظيفة. فقد تتضمن مواقع الفولاذ والصهر غبارًا معدنيًا، وحرارة إشعاعية، واهتزازًا، وتدفق هواء محدودًا حول حجرة المعدات. وقد يتصرف التصميم الذي يؤدي جيدًا في ظروف الاختبار القياسية بشكل مختلف عندما تتعرض المشعات لغبار القشور أو عندما يعاد تدوير هواء التبريد في غرفة محول مغلقة. ولذلك ينبغي مراجعة مسار تدفق الزيت، وترتيب المشعات، وتكرار المراوح، ونقاط مراقبة درجة الحرارة مع مخطط التركيب، وليس بشكل منفصل.

وتضيف المكونات المبردة بالماء، إن كانت مدرجة ضمن دائرة الفرن الأوسع، طبقة أخرى من مخاطر الاختيار. فجودة المياه، وكشف التسرب، واستراتيجية العزل، والحماية من التجمد يمكن أن تؤثر في توافر المحول حتى إذا كانت مجموعة القلب والملفات نفسها متينة. وعندما تكون موثوقية القدرة المساعدة غير مؤكدة أثناء اضطرابات المصنع، قد يكون من المعقول دراسة كيفية ملاءمة مجموعة مولد الديزل ذات المظلة العازلة للصوت مع خطة الاستمرارية الأوسع لمساعدات التبريد وأنظمة التحكم، إذ يمكن أن يتطور الحدث الحراري بسرعة بعد فقدان التبريد القسري.

يستحق مسار التيار الثانوي الاهتمام نفسه الذي يحظى به قلب المحول

إن كثيرًا من مشكلات محولات الأفران المنسوبة إلى المحول تكون في الواقع مشكلات في الدائرة الثانوية. فقد يولد مسار التيار من الجلب منخفضة الجهد إلى الفرن تسخينًا موضعيًا شديدًا إذا لم تُجهز الوصلات بشكل جيد، أو إذا كانت الموصلات المرنة صغيرة الحجم، أو إذا تم تجاهل تأثيرات الحلقات المغناطيسية في توجيه قضبان التوصيل. وأثناء الاختيار، ينبغي فحص تصنيف تيار الجلبة، وترتيب الأطراف، والمسافات، وإمكانية الوصول الميكانيكي مقابل تصميم مجرى قضبان التوصيل الفعلي. وحتى المحول ذي التصنيف الجيد قد يصبح تركيبه أو صيانته صعبًا إذا فرضت هندسة الأطراف انحناءات حادة أو تقاسمًا غير متساوٍ للتيار أو عددًا مفرطًا من الوصلات.

كما تحتاج الجلب منخفضة الجهد إلى مراجعة ميكانيكية وحرارية. فقد تؤدي خدمة الفرن إلى اهتزاز وحركة الموصلات وتسخين إشعاعي من المعدات القريبة. وينبغي أن يتناسب نوع الجلبة المختار مع مستوى التلوث وإمكانية الوصول إلى الصيانة. وفي بعض ترتيبات الخدمة الشاقة، من المفيد دراسة ما إذا كان فصل الأطوار أو التدريع أو تعديل تصميم الغلاف ضروريًا للتحكم في النقاط الساخنة والفواقد الشاردة حول الأطراف.

الفواقد والتوافقيات والتسخين الشارد

ينبغي ألا تقتصر مقارنات الكفاءة على أرقام فواقد عدم الحمل وفواقد الحمل وحدها. فغالبًا ما يؤدي تشغيل الفرن إلى توافقيات وعدم تماثل وموجة تيار غير منتظمة تزيد الفواقد الشاردة في الأجزاء الفولاذية الهيكلية، وجدران الخزان، ومخارج التوصيلات. وقد لا تهيمن هذه الفواقد على تطبيق محول قياسي، لكنها قد تصبح في محول الفرن جزءًا من عنق الزجاجة الحراري. ولذلك فإن الأسئلة المتعلقة بالتدريع، والتحكم في التدفق المغناطيسي بالقرب من الخزان، وتبادل الموصلات، تعد جزءًا من التقييم الفني، لا سيما عندما تكون هناك حملات تشغيل طويلة عند تيار مرتفع متوقعة.

عندما تكون ظروف شبكة المنبع ضعيفة أو حساسة للتوافقيات، ينبغي مراجعة المحول بالتزامن مع أي مفاعل أو مرشح أو ترتيب تعويض. فقد يسبب محول الفرن المختار بناءً على لوحة بياناته وحدها مشكلات تشغيلية إذا تم تجاهل تفاعل النظام. ويُعد وميض الجهد، والطلب على القدرة غير الفعالة، والتشوه التوافقي مسائل على مستوى المصنع، إلا أن مواصفات المحول تؤثر في المسائل الثلاث.

نظام العزل وهوامش العزل الكهربائي

تتعرض قوة العزل الكهربائي في هذه الخدمة لتحديات تتجاوز جهد النظام الاسمي. فقد تفرض ارتفاعات الجهد الناتجة عن عمليات التبديل، وعمليات النقر المتكررة، واضطرابات العملية إجهادات معقدة على العزل. كما تؤثر جودة عزل الورق الزيتي، وعملية التجفيف، والتحكم في الرطوبة أثناء التصنيع، ومناولة النقل في الموثوقية طويلة الأجل. وإذا كان المحول سينقل عبر طرق وعرة أو سيُخزن قبل التركيب، فإن دعامات النقل، ومراقبة الصدمات، وطريقة حفظ الزيت تصبح عناصر اختيار مهمة وليست مجرد ملاحظات لوجستية.

وفي الموقع، ينبغي أن تتضمن خطة التشغيل التجريبي فحوصات حالة العزل بعد النقل، والتحقق من المساعدات التبريدية، واختبار الزيت عند الاقتضاء، والتأكد من أن إعدادات الحماية تعكس خدمة الفرن بدلًا من قالب عام لمحول قدرة. ومن الأخطاء الشائعة افتراض إمكانية نقل إعدادات الحماية التفاضلية وحماية زيادة التيار القياسية مباشرة؛ إذ تتطلب تيارات الاندفاع في الفرن، وتقلبات التشغيل، والظواهر العابرة المرتبطة بالعملية عادةً تنسيقًا أكثر دقة.

تحتاج مستندات الشراء إلى تفاصيل العملية، لا إلى لغة عامة عن المحولات

غالبًا ما تؤدي المواصفات الفنية الضعيفة إلى أخطاء في المقارنة لاحقًا. فإذا لم يُمنح مقدمو العروض سوى جهد أولي وجهد ثانوي وقيمة kVA، فقد تختلف العروض المقدمة في أساس الممانعة، وافتراضات التبريد، وتفسير نطاق النقرات، وفلسفة الحمل الزائد. وينبغي أن تصف حزمة الاستفسار المفيدة نوع الفرن، وسلوك معامل القدرة المتوقع إن كان معروفًا، ومراحل التشغيل، والظروف المحيطة، والارتفاع عن سطح البحر عند أهميته، ومفهوم الموصلات الثانوية، وأي قيود على المساحة أو الضوضاء أو إمكانية الوصول إلى الصيانة. كما ينبغي أن تحدد ما يجب إدراجه ضمن النطاق الحراري والكهربائي، مثل الجلب، ومهام OLTC، وأجهزة المراقبة، ومنطق إنذار درجة الحرارة.

كما أن نقاط الفحص مهمة. فقد تؤثر درجة مادة القلب، ومادة الموصل، وتنفيذ الوصلات الملحومة بالنحاس أو المثبتة بالمسامير، وهيكل التثبيت، وتفاصيل احتواء الزيت في مدة الخدمة، لكنها غالبًا ما تُدفن في رسومات المورد ما لم يُنص عليها مبكرًا. وبالنسبة إلى هذا النوع من المحولات، ينبغي استكمال مراجعة بنود الاختبارات الروتينية بالاهتمام بسماحية الممانعة، وطريقة قياس ارتفاع درجة الحرارة، وأي اختبار خاص يوضح السلوك في ظروف شبيهة بظروف الفرن.

يمكن لقيود التركيب أن تغير التصميم المفضل

قد تؤدي المساحة المحيطة بالمحول، ومسار التوجيه إلى حجرة الفرن، وقيود الرفع إلى استبعاد بعض التصميمات المقبولة بخلاف ذلك. وينبغي فحص أقسام المشعات القابلة للفصل، واتجاه خزان التمدد، وإمكانية الوصول إلى صندوق الكابلات، وخلوص إزالة الجلب قبل تثبيت الطلب. وفي أعمال التحديث، قد تفرض الأساسات القائمة وارتفاعات قضبان التوصيل تكييفات غير ملائمة. وعادةً ما يكون من الأفضل حل هذه الواجهات الميكانيكية أثناء الاختيار بدلًا من التعويض عنها لاحقًا بتعديلات ميدانية تزيد الفاقد الكهربائي أو صعوبة الصيانة.

كما تستحق تفاصيل التأريض والتدريع اهتمامًا مبكرًا. فقد تحفز المجالات المغناطيسية الشاردة حول مسارات التيار الثانوية العالية التسخينَ في الأعمال الفولاذية القريبة أو حوامل الكابلات أو إطارات الدعم. وقد تظل هذه المشكلة غير ظاهرة في مراجعة مواصفات تقليدية، لكنها تصبح مشكلة مستمرة في الموقع بعد الإمداد بالطاقة.

وعادةً ما تكون أقوى اختيارات محولات الأفران هي التي تربط التصنيفات الكهربائية، والحدود الحرارية، والتصميم الميكانيكي، وواقع التركيب ضمن صورة متسقة واحدة. وعند مراجعة هذه الأجزاء معًا، تصبح المواصفات أكثر صعوبة في إساءة فهمها وأسهل كثيرًا في مقارنتها بصورة مفيدة.
