Um Transformador de 500 kVA Precisa de Refrigeração Forçada em Climas Quentes?

Um transformador de 500 kVA não precisa automaticamente de refrigeração forçada apenas por operar em um clima quente. Muitas unidades são projetadas para suportar sua carga nominal com refrigeração natural, desde que a temperatura ambiente, a disposição da instalação, o sistema de isolamento e o regime de carga permaneçam dentro das condições indicadas na placa de identificação e na norma de projeto aplicável.

Dito isso, a alta temperatura ambiente reduz rapidamente a margem térmica. Um transformador que opera confortavelmente com 60% de carga em um local externo de clima temperado pode apresentar altas temperaturas do óleo ou dos enrolamentos quando instalado sob luz solar direta, dentro de um invólucro mal ventilado ou próximo a outros equipamentos que geram calor. Para os operadores, a questão prática não é apenas se o transformador é classificado em 500 kVA. É se o transformador instalado consegue dissipar o calor gerado por suas perdas reais na pior condição operacional do local.

A refrigeração forçada pode ser uma solução útil, mas não deve ser tratada como uma correção para um transformador subdimensionado, passagem de ar bloqueada, circuito sobrecarregado ou condição de manutenção negligenciada. Adicionar ventiladores sem compreender o problema térmico frequentemente cria uma nova dependência: o transformador passa a precisar de um sistema confiável de controle dos ventiladores, alimentação auxiliar, lógica de alarme e plano de manutenção.

Por Que o Calor se Torna Mais Crítico em 500 kVA

O aquecimento do transformador resulta principalmente das perdas em vazio no núcleo e das perdas em carga nos enrolamentos. As perdas no núcleo existem sempre que o transformador está energizado. As perdas nos enrolamentos aumentam significativamente à medida que a corrente de carga aumenta, portanto, um transformador operando próximo à capacidade nominal produz muito mais calor do que um que opera com uma carga moderada e estável.

A temperatura ambiente é importante porque a refrigeração depende da diferença de temperatura entre o transformador e o ar ao redor. Quando o ar externo já está quente, o tanque, os radiadores, os dutos de refrigeração ou o invólucro têm menor capacidade de liberar calor. A exposição solar direta pode elevar a temperatura local da superfície acima da temperatura meteorológica informada, especialmente em unidades montadas em poste, instalações em telhados e subestações compactas com sombra limitada.

Em um transformador imerso em óleo de 500 kVA, o calor normalmente se move do isolamento dos enrolamentos para o óleo, através do tanque ou dos radiadores e, em seguida, para o ar circundante. Em uma unidade a seco, o calor é removido diretamente pela circulação de ar ao redor dos enrolamentos e das superfícies do núcleo. O princípio de refrigeração é diferente, mas a preocupação operacional é a mesma: o ar quente deve conseguir sair da área do transformador em vez de recircular ao redor dele.

Os operadores também devem lembrar que a capacidade indicada na placa de identificação não representa uma classificação universal de “seguro em qualquer temperatura”. As capacidades dos transformadores estão associadas a condições operacionais definidas. A carga efetivamente permitida pode precisar ser revisada quando o local apresenta temperatura ambiente média excepcionalmente alta, picos diários elevados, efeitos de altitude, ventilação restrita, carga harmônica ou ciclos frequentes de sobrecarga.

A Refrigeração Natural Geralmente É Suficiente — nas Condições Adequadas

A refrigeração natural geralmente é suficiente quando o transformador foi especificado para o clima local, possui circulação de ar desobstruída ao redor de suas superfícies de refrigeração e não opera continuamente próximo ao seu limite térmico. Um transformador de distribuição adequadamente selecionado, preenchido com óleo e utilizando refrigeração natural do óleo e do ar, pode não exigir ventiladores. Isso é comum quando a carga apresenta uma variação diária significativa, em vez de um perfil constante de plena carga.

A distinção entre um pico diurno e uma carga contínua é importante. Uma unidade de 500 kVA que atende bombas, equipamentos de refrigeração comercial ou máquinas industriais pode apresentar picos acentuados à tarde. Se esses picos forem curtos e o transformador tiver tempo para resfriar, a refrigeração natural pode continuar aceitável. Uma unidade que opera entre 90% e 100% de sua capacidade durante tardes e noites quentes merece uma análise mais detalhada, mesmo que ainda não tenha desarmado.

A refrigeração natural também funciona melhor quando a instalação considera adequadamente o espaço disponível. Os radiadores precisam de fluxo de ar livre. As venezianas de ventilação devem estar livres de poeira, folhas, embalagens e materiais armazenados. Um transformador instalado em uma pequena sala de alvenaria pode enfrentar um ambiente de refrigeração mais difícil do que um transformador semelhante instalado ao ar livre, mesmo que a sala o proteja da luz solar.

Quando a Refrigeração Forçada Deve Ser Considerada

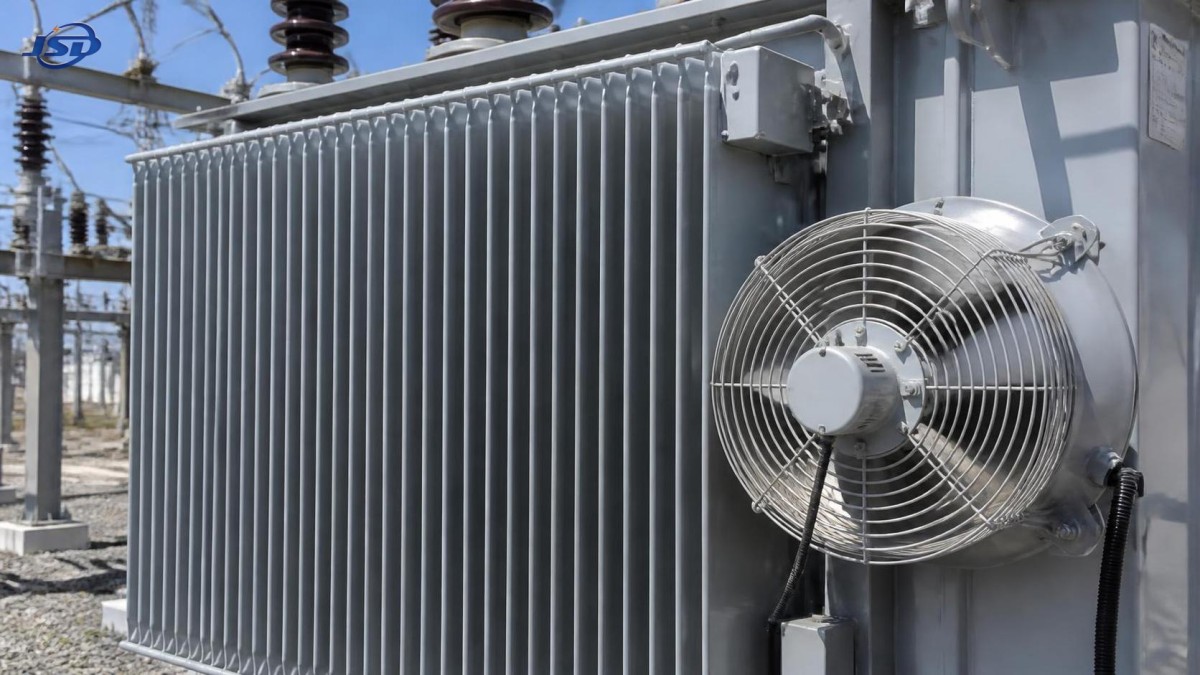

A refrigeração forçada passa a valer a pena quando as medições de temperatura mostram que a refrigeração natural não está mais proporcionando margem suficiente ou quando se espera que o perfil operacional mude. Em projetos imersos em óleo, isso pode envolver ventiladores de ar forçado soprando sobre os radiadores, frequentemente descritos por designações de refrigeração como ONAF quando o transformador é projetado para essa configuração. Para transformadores a seco, a refrigeração por ar forçado normalmente utiliza ventiladores para aumentar o fluxo de ar através das bobinas e do invólucro.

É apropriado investigar uma atualização de refrigeração quando uma ou mais das seguintes condições estão presentes:

• O transformador suporta uma carga elevada por longos períodos durante a estação mais quente.
• As leituras de temperatura do óleo superior, dos enrolamentos ou do invólucro apresentam tendência de aumento além da faixa operacional esperada.
• As superfícies de refrigeração estão expostas à luz solar direta e não há uma forma prática de fornecer sombra ou melhorar o fluxo de ar natural.
• O transformador está instalado em uma sala, quiosque ou pátio de equipamentos onde o ar quente recircula.
• Espera-se que a demanda futura eleve a carga acima da premissa original de projeto.
• Harmônicos, desequilíbrio de tensão ou baixa qualidade de energia estão causando aquecimento adicional que a carga normal em kVA não revela.

Um sistema de ventiladores deve fazer parte do projeto térmico aprovado do transformador. Não é uma boa prática selecionar ventiladores apenas com base no tamanho físico ou supor que qualquer fluxo de ar aumentará a capacidade com segurança. O fabricante precisa confirmar a carga permitida, as temperaturas de controle, as localizações dos sensores, o regime dos ventiladores, os requisitos de proteção e se as buchas, conexões, derivações e o sistema de isolamento podem suportar a condição operacional proposta.

Verifique a Instalação Antes de Encomendar Ventiladores

Na solução de problemas em climas quentes, condições inadequadas de instalação são frequentemente mais fáceis e menos dispendiosas de corrigir do que adicionar refrigeração forçada. Comece pelas verificações físicas básicas. Há espaço aberto suficiente ao redor do tanque ou invólucro? As aletas dos radiadores estão limpas? As aberturas de ventilação estão posicionadas de modo que o ar quente descarregado não possa ser puxado de volta para o lado de entrada? Paisagismo, uma parede, bandeja de cabos ou uma adição posterior de equipamentos restringiram o fluxo de ar?

Para transformadores externos, a sombra pode reduzir o ganho de calor solar, mas qualquer cobertura deve ser projetada cuidadosamente. Um telhado colocado muito próximo ao tanque pode reter ar quente e piorar a situação. A estrutura de suporte também deve manter as distâncias elétricas de segurança e permitir acesso para inspeção, elevação, amostragem de óleo quando aplicável e trabalhos de emergência.

As instalações internas exigem atenção especial à ventilação da sala. Não basta haver venezianas em uma porta se ambas as aberturas aspiram e descarregam na mesma área estagnada. Uma configuração útil cria um caminho real para a entrada de ar mais frio na parte inferior e a saída de ar mais quente na parte superior, sem curto-circuitar o fluxo de ar. Em áreas agrícolas ou industriais com poeira, filtros podem ser necessários, mas exigem inspeção regular, pois um filtro obstruído pode se tornar a restrição de refrigeração.

Os equipamentos montados em poste apresentam um conjunto diferente de compromissos. Beneficiam-se do fluxo de ar ambiente aberto, mas podem receber intensa radiação solar e ser difíceis de monitorar de perto. Em trabalhos de distribuição rurais e suburbanos, unidades compactas imersas em óleo são frequentemente selecionadas por sua instalação prática e serviço confiável. Por exemplo, umTransformador Monofásico Imerso em Óleo Montado em Poste está disponível em capacidades de até 500 kVA e é destinado a aplicações de distribuição, como produção agrícola, edifícios civis e redes rurais ou urbanas. Sua adequação para um local quente ainda depende da configuração final de tensão, disposição de montagem, padrão de carga e regime de refrigeração confirmado — não apenas da capacidade.

Use Registros de Temperatura e Carga, Não Suposições

A decisão mais útil do operador baseia-se em dados de tendência coletados durante o período mais quente e de maior carga. Registre a carga do transformador, a temperatura ambiente, a temperatura do óleo quando disponível, a indicação de temperatura dos enrolamentos quando instalada e o estado de operação dos ventiladores. Uma única leitura elevada após um evento incomum é menos informativa do que um padrão observado durante vários dias.

A inspeção por infravermelho pode ajudar a identificar conexões anormais, temperaturas desiguais dos radiadores ou aquecimento localizado, mas deve ser interpretada com cuidado. A temperatura da superfície não é igual à temperatura do ponto quente dos enrolamentos. Uma imagem térmica é uma boa ferramenta de triagem; ela não substitui os limites de temperatura especificados do transformador, os sensores internos, os testes elétricos ou as orientações do fabricante.

Em um transformador imerso em óleo, o aumento da temperatura do óleo juntamente com carga normal pode indicar desempenho reduzido de refrigeração, baixo nível de óleo, bloqueio do radiador, falha do ventilador onde ventiladores estão instalados ou uma condição ambiente diferente da base original de projeto. Se a alta temperatura ocorrer somente sob corrente elevada, o problema pode estar relacionado à carga, ao conteúdo harmônico, a conexões frouxas ou a uma combinação de fatores.

Não ignore a qualidade da tensão. Correntes harmônicas podem aumentar as perdas por correntes parasitas e dispersas, particularmente nos condutores e nas partes estruturais. Um transformador pode parecer levemente carregado quando avaliado apenas por leituras básicas de kVA, enquanto a distorção da forma de onda está adicionando calor. Quando cargas não lineares, como inversores de velocidade variável, retificadores, equipamentos de dados ou grandes instalações de LED, são significativas, uma avaliação da qualidade de energia é sensata antes de concluir que o calor ambiente é o único problema.

A Refrigeração Forçada Não É um Aumento Gratuito de Capacidade

Um erro comum é supor que os ventiladores transformam qualquer transformador resfriado naturalmente em uma unidade de maior capacidade. Isso não acontece. Um transformador construído e classificado apenas para refrigeração natural não deve ser operado além de sua capacidade aprovada simplesmente porque ventiladores externos foram instalados. O gargalo térmico pode estar dentro do enrolamento, em uma conexão de terminal, no sistema de isolamento ou em um componente que não se beneficia suficientemente do fluxo de ar externo adicional.

Há também uma questão de confiabilidade. Os ventiladores podem falhar, os controles termostáticos podem se descalibrar e os circuitos auxiliares podem perder alimentação. Se a refrigeração forçada for essencial para a operação normal, os alarmes e as responsabilidades de manutenção devem ser claros. Os operadores devem saber qual redução de carga é necessária após um alarme de ventilador e com que rapidez um conjunto de ventiladores com falha deve ser restaurado. Um sistema de refrigeração ignorado até o dia mais quente do ano oferece pouca proteção.

Em alguns projetos, a melhor solução é um transformador com uma capacidade maior de refrigeração natural, em vez de uma unidade menor com dependência permanente de ventiladores. Isso pode reduzir a complexidade operacional e oferecer melhor resiliência durante falhas de energia auxiliar. Em outros projetos, especialmente quando a carga elevada é sazonal ou o espaço é limitado, a refrigeração forçada projetada pelo fabricante é inteiramente razoável. A escolha correta resulta da operação ao longo do ciclo de vida, não apenas do custo inicial do equipamento.

Uma Decisão Prática para Operação em Clima Quente

Antes de decidir que um transformador de 500 kVA precisa de refrigeração forçada, verifique a classe de refrigeração da placa de identificação, as condições ambientais nominais, o perfil de carga atual, os registros de temperatura, o caminho de ventilação e a qualidade de energia. Analise os requisitos IEC ou IEEE/ANSI relevantes especificados para o equipamento, juntamente com as orientações do fabricante sobre carga e temperatura. Esses documentos são mais importantes do que uma regra genérica baseada apenas no clima.

A Jinshida Electric Power Technology Co., Ltd. aborda a seleção e a aplicação de transformadores com essa visão específica do local: o projeto do equipamento, a qualidade de fabricação, o desempenho do isolamento, as condições de instalação e os dados operacionais precisam trabalhar em conjunto. Para os operadores, a prioridade imediata é mais simples: mantenha o caminho de refrigeração desobstruído, observe a tendência em vez de um único número isolado e trate uma temperatura crescente como uma condição a ser investigada antes que se transforme em uma interrupção.

Em um clima quente, a refrigeração natural pode ser totalmente adequada para um transformador de 500 kVA devidamente selecionado. A refrigeração forçada torna-se necessária somente quando o projeto aprovado, a carga real e o ambiente térmico efetivo mostram que a dissipação natural de calor já não oferece uma margem operacional segura.
