¿Un transformador de 500 kVA necesita refrigeración forzada en climas cálidos?

¿Un transformador de 500 kVA necesita refrigeración forzada en climas cálidos?

Un transformador de 500 kVA no necesita automáticamente refrigeración forzada simplemente porque funciona en un clima cálido. Muchas unidades están diseñadas para soportar su carga nominal con refrigeración natural, siempre que la temperatura ambiente, la disposición de instalación, el sistema de aislamiento y el régimen de carga se mantengan dentro de las condiciones indicadas en la placa de características y la norma de diseño aplicable.

Dicho esto, una temperatura ambiente elevada reduce rápidamente el margen térmico. Un transformador que funciona cómodamente al 60 % de carga en una ubicación exterior de clima templado puede experimentar altas temperaturas de aceite o devanado cuando se instala bajo luz solar directa, dentro de un recinto con mala ventilación o cerca de otros equipos que generan calor. Para los operadores, la cuestión práctica no es simplemente si el transformador está clasificado en 500 kVA. Es si el transformador instalado puede disipar el calor generado por sus pérdidas reales en la peor condición operativa del sitio.

La refrigeración forzada puede ser una solución útil, pero no debe considerarse una cura para un transformador subdimensionado, una vía de aire bloqueada, un circuito sobrecargado o una condición de mantenimiento descuidada. Añadir ventiladores sin comprender el problema térmico suele crear una nueva dependencia: el transformador ahora necesita un sistema fiable de control de ventiladores, alimentación auxiliar, lógica de alarma y un plan de mantenimiento.

Por qué el calor se vuelve más crítico a 500 kVA

El calentamiento del transformador proviene principalmente de las pérdidas en vacío del núcleo y de las pérdidas por carga en los devanados. Las pérdidas del núcleo existen siempre que el transformador está energizado. Las pérdidas en los devanados aumentan significativamente a medida que aumenta la corriente de carga, por lo que un transformador que opera cerca de su capacidad nominal produce mucho más calor que uno que soporta una carga moderada y estable.

La temperatura ambiente importa porque la refrigeración depende de la diferencia de temperatura entre el transformador y el aire circundante. Cuando el aire exterior ya está caliente, el tanque, los radiadores, los conductos de refrigeración o el recinto tienen menor capacidad para liberar calor. La exposición solar directa puede elevar la temperatura local de la superficie por encima de la temperatura meteorológica registrada, especialmente en unidades montadas en poste, instalaciones sobre cubierta y subestaciones compactas con sombra limitada.

En un transformador sumergido en aceite de 500 kVA, el calor normalmente se transfiere desde el aislamiento de los devanados al aceite, a través del tanque o los radiadores, y luego al aire circundante. En una unidad de tipo seco, el calor se elimina directamente mediante la circulación de aire alrededor de los devanados y las superficies del núcleo. El principio de refrigeración es diferente, pero la preocupación operativa es la misma: el aire caliente debe poder salir del área del transformador en lugar de recircular a su alrededor.

Los operadores también deben recordar que la capacidad de la placa de características no es una cifra universal de “seguro a cualquier temperatura”. Las capacidades de los transformadores están asociadas a condiciones de funcionamiento definidas. La carga admisible real puede requerir revisión cuando el sitio presenta una temperatura ambiente media inusualmente alta, picos diarios elevados, efectos de altitud, ventilación restringida, carga armónica o ciclos frecuentes de sobrecarga.

La refrigeración natural suele ser suficiente, en las condiciones adecuadas

La refrigeración natural generalmente es suficiente cuando el transformador fue especificado para el clima local, cuenta con una circulación de aire despejada alrededor de sus superficies de refrigeración y no opera continuamente cerca de su límite térmico. Un transformador de distribución llenado de aceite correctamente seleccionado que utilice refrigeración natural por aceite y aire puede no requerir ventiladores en absoluto. Esto es común cuando la carga presenta una variación diaria significativa en lugar de un perfil constante a plena carga.

La diferencia entre un pico diurno y una carga continua es importante. Una unidad de 500 kVA que alimenta bombas, equipos comerciales de refrigeración o maquinaria industrial puede presentar picos pronunciados por la tarde. Si esos picos son breves y el transformador tiene tiempo de enfriarse, la refrigeración natural puede seguir siendo aceptable. Una unidad que soporta entre el 90 % y el 100 % de su capacidad durante tardes y noches calurosas merece una revisión más detallada, incluso si aún no se ha disparado.

La refrigeración natural también funciona mejor cuando la instalación dispone realmente del espacio necesario. Los radiadores necesitan flujo de aire abierto. Las rejillas de ventilación deben estar libres de polvo, hojas, embalajes y materiales almacenados. Un transformador instalado en una pequeña sala de mampostería puede tener un entorno de refrigeración más difícil que un transformador similar instalado al aire libre, incluso si la sala lo protege de la luz solar.

Cuándo debe considerarse la refrigeración forzada

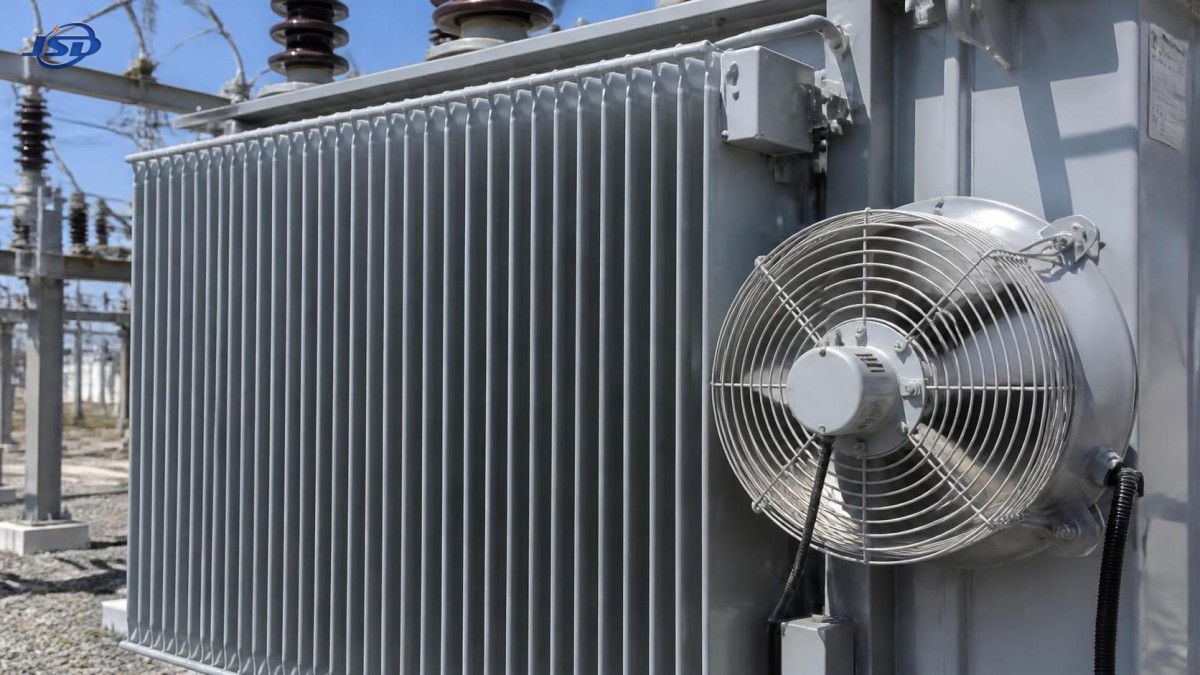

Vale la pena considerar la refrigeración forzada cuando las mediciones de temperatura muestran que la refrigeración natural ya no proporciona un margen suficiente, o cuando se prevé que cambie el perfil operativo. En diseños sumergidos en aceite, esto puede implicar ventiladores de aire forzado que soplan a través de los radiadores, a menudo descritos mediante designaciones de refrigeración como ONAF cuando el transformador está diseñado para esa configuración. En transformadores de tipo seco, la refrigeración por aire forzado normalmente utiliza ventiladores para aumentar el flujo de aire a través de las bobinas y el recinto.

Es apropiado investigar una mejora de refrigeración cuando se presenta una o más de las siguientes condiciones:

• El transformador soporta una carga elevada durante periodos prolongados en la temporada más calurosa.
• Las lecturas de temperatura del aceite superior, de los devanados o del recinto muestran una tendencia ascendente más allá del rango operativo esperado.
• Las superficies de refrigeración están expuestas al sol directo y no existe una forma práctica de proporcionar sombra o mejorar el flujo de aire natural.
• El transformador está instalado en una sala, quiosco o patio de equipos donde el aire caliente recircula.
• Se espera que la demanda futura lleve la carga por encima de la hipótesis de diseño original.
• Los armónicos, el desequilibrio de tensión o la baja calidad de la energía provocan calentamiento adicional que la carga ordinaria en kVA no revela.

Un sistema de ventiladores debe formar parte del diseño térmico aprobado del transformador. No es una buena práctica seleccionar ventiladores basándose únicamente en el tamaño físico ni suponer que cualquier flujo de aire aumentará la capacidad de forma segura. El fabricante debe confirmar la carga admisible, las temperaturas de control, las ubicaciones de los sensores, el régimen de los ventiladores, los requisitos de protección y si las boquillas, conductores, tomas y sistema de aislamiento pueden soportar la condición operativa propuesta.

Revise la instalación antes de solicitar ventiladores

En la resolución de problemas en climas cálidos, las malas condiciones de instalación suelen ser más fáciles y menos costosas de corregir que añadir refrigeración forzada. Comience por las comprobaciones físicas básicas. ¿Hay suficiente espacio libre alrededor del tanque o recinto? ¿Están limpias las aletas del radiador? ¿Están ubicadas las aberturas de ventilación de modo que el aire caliente descargado no pueda volver a entrar por el lado de admisión? ¿El paisajismo, una pared, una bandeja portacables o la incorporación posterior de otro equipo han restringido el flujo de aire?

Para transformadores exteriores, la sombra puede reducir la ganancia de calor solar, pero cualquier cubierta debe diseñarse cuidadosamente. Un techo colocado demasiado cerca del tanque puede atrapar aire caliente y empeorar la situación. La estructura de soporte también debe mantener distancias eléctricas de seguridad y permitir el acceso para inspección, elevación, muestreo de aceite cuando corresponda y trabajos de emergencia.

Las instalaciones interiores requieren especial atención a la ventilación de la sala. No basta con tener rejillas en una puerta si ambas aberturas toman y descargan aire en la misma zona estancada. Una disposición útil crea una vía real para que el aire más frío entre por la parte baja y el aire más caliente salga por la parte alta, sin cortocircuitar el flujo de aire. En zonas agrícolas o industriales polvorientas, pueden ser necesarios filtros, pero requieren inspección periódica porque un filtro obstruido puede convertirse en la restricción de refrigeración.

Los equipos montados en poste presentan un conjunto diferente de compromisos. Se benefician del flujo de aire ambiente abierto, pero pueden recibir intensa radiación solar y resultar difíciles de supervisar de cerca. En los trabajos de distribución rurales y suburbanos, las unidades compactas sumergidas en aceite suelen seleccionarse por su instalación práctica y servicio fiable. Por ejemplo, unTransformador monofásico sumergido en aceite montado en poste está disponible en capacidades de hasta 500 kVA y está destinado a aplicaciones de distribución como producción agrícola, edificios civiles y redes rurales o urbanas. Su idoneidad para un sitio caluroso aún depende de la configuración final de tensión, la disposición de montaje, el patrón de carga y el régimen de refrigeración confirmado, no solo de la capacidad.

Utilice registros de temperatura y carga, no suposiciones

La decisión más útil para el operador se basa en datos de tendencia recopilados durante el periodo más caluroso y de mayor carga. Registre la carga del transformador, la temperatura ambiente, la temperatura del aceite cuando esté disponible, la indicación de temperatura de los devanados cuando esté instalada y el estado de funcionamiento de los ventiladores. Una sola lectura alta después de un evento inusual aporta menos información que un patrón observado durante varios días.

La inspección infrarroja puede ayudar a identificar conexiones anómalas, temperaturas desiguales de los radiadores o calentamiento localizado, pero debe interpretarse cuidadosamente. La temperatura superficial no es lo mismo que la temperatura del punto caliente del devanado. Una imagen térmica es una buena herramienta de detección; no sustituye los límites de temperatura especificados para el transformador, los sensores internos, las pruebas eléctricas ni las indicaciones del fabricante.

En un transformador sumergido en aceite, un aumento de la temperatura del aceite junto con una carga normal puede indicar un rendimiento de refrigeración reducido, bajo nivel de aceite, obstrucción del radiador, fallo de ventiladores cuando están instalados o una condición ambiente distinta de la base de diseño original. Si la alta temperatura ocurre solo con corriente elevada, el problema puede ser la carga, el contenido armónico, conexiones flojas o una combinación de factores.

No pase por alto la calidad de tensión. Las corrientes armónicas pueden aumentar las pérdidas por corrientes parásitas y dispersas, especialmente en conductores y piezas estructurales. Un transformador puede parecer ligeramente cargado cuando se evalúa solo mediante lecturas básicas de kVA, mientras la distorsión de la forma de onda añade calor. Cuando son significativas las cargas no lineales, como variadores de velocidad, rectificadores, equipos de datos o grandes instalaciones LED, es sensato realizar una evaluación de calidad de energía antes de concluir que el calor ambiente es el único problema.

La refrigeración forzada no es una mejora de capacidad gratuita

Un error común es asumir que los ventiladores convierten cada transformador refrigerado naturalmente en una unidad de mayor capacidad. No es así. Un transformador construido y clasificado únicamente para refrigeración natural no debe operarse por encima de su capacidad aprobada solo porque se hayan instalado ventiladores externos. El cuello de botella térmico puede estar dentro del devanado, en una conexión de conductor, en el sistema de aislamiento o en un componente que no se beneficia suficientemente del flujo de aire externo adicional.

También existe una cuestión de fiabilidad. Los ventiladores pueden fallar, los controles termostáticos pueden desviarse y los circuitos auxiliares pueden perder alimentación. Si la refrigeración forzada es esencial para el funcionamiento normal, las alarmas y las responsabilidades de mantenimiento deben estar claras. Los operadores deben saber qué reducción de carga se requiere tras una alarma de ventilador y con qué rapidez debe restablecerse un banco de ventiladores averiado. Un sistema de refrigeración que se ignora hasta el día más caluroso del año no ofrece mucha protección.

En algunos proyectos, la mejor solución es un transformador con una capacidad de refrigeración natural mayor, en lugar de una unidad más pequeña con dependencia permanente de ventiladores. Esto puede reducir la complejidad operativa y proporcionar mejor resiliencia durante fallos de alimentación auxiliar. En otros proyectos, especialmente cuando la carga elevada es estacional o el espacio es limitado, la refrigeración forzada diseñada por el fabricante es totalmente razonable. La elección correcta se deriva de la operación durante el ciclo de vida, no solo del coste inicial del equipo.

Una decisión práctica para operar en climas cálidos

Antes de decidir que un transformador de 500 kVA necesita refrigeración forzada, verifique la clase de refrigeración de la placa de características, las condiciones ambientales nominales, el perfil de carga actual, los registros de temperatura, la vía de ventilación y la calidad de la energía. Revise los requisitos IEC o IEEE/ANSI pertinentes especificados para el equipo, junto con las indicaciones del fabricante sobre carga y temperatura. Estos documentos son más importantes que una regla genérica basada únicamente en el clima.

Jinshida Electric Power Technology Co., Ltd. aborda la selección y aplicación de transformadores con este tipo de perspectiva específica del sitio: el diseño del equipo, la calidad de fabricación, el rendimiento del aislamiento, las condiciones de instalación y los datos operativos deben funcionar en conjunto. Para los operadores, la prioridad inmediata es más sencilla: mantener despejada la vía de refrigeración, observar la tendencia en lugar de una cifra aislada y tratar el aumento de temperatura como una condición que debe investigarse antes de que se convierta en una interrupción.

En un clima cálido, la refrigeración natural puede ser plenamente adecuada para un transformador de 500 kVA correctamente seleccionado. La refrigeración forzada se vuelve necesaria solo cuando el diseño aprobado, la carga real y el entorno térmico efectivo muestran que la disipación natural de calor ya no proporciona un margen operativo seguro.
