هل يحتاج محول بقدرة 500 kVA إلى تبريد قسري في المناخات الحارة؟

هل يحتاج محول بقدرة 500 kVA إلى تبريد قسري في المناخات الحارة؟

لا يحتاج المحول بقدرة 500 kVA تلقائيًا إلى تبريد قسري لمجرد تشغيله في مناخ حار. صُممت العديد من الوحدات لتحمل حملها المقنن بالتبريد الطبيعي، شريطة أن تظل درجة الحرارة المحيطة وترتيب التركيب ونظام العزل ونمط الحمل ضمن الشروط المذكورة على لوحة البيانات والمعيار التصميمي المعمول به.

ومع ذلك، فإن ارتفاع درجة الحرارة المحيطة يقلل الهامش الحراري بسرعة. فقد يشهد المحول الذي يعمل بشكل مريح عند حمل 60% في موقع خارجي معتدل درجات حرارة مرتفعة للزيت أو الملفات عند تركيبه تحت أشعة الشمس المباشرة، أو داخل حاوية سيئة التهوية، أو بالقرب من معدات أخرى منتجة للحرارة. بالنسبة للمشغلين، لا يقتصر السؤال العملي على ما إذا كان المحول مقننًا بقدرة 500 kVA، بل يتمثل في ما إذا كان المحول المركب قادرًا على تبديد الحرارة الناتجة عن خسائره الفعلية في أسوأ ظروف التشغيل بالموقع.

قد يكون التبريد القسري حلًا مفيدًا، لكنه لا ينبغي اعتباره علاجًا لمحول صغير السعة أو مسار هواء مسدود أو دائرة محمّلة فوق طاقتها أو حالة صيانة مهملة. إن إضافة مراوح دون فهم المشكلة الحرارية غالبًا ما تخلق اعتمادًا جديدًا: إذ يحتاج المحول عندئذٍ إلى نظام موثوق للتحكم بالمراوح، وتغذية مساعدة، ومنطق إنذار، وخطة صيانة.

لماذا تصبح الحرارة أكثر أهمية عند 500 kVA

ينتج تسخين المحول أساسًا عن خسائر اللاحمل في القلب وخسائر الحمل في الملفات. توجد خسائر القلب كلما كان المحول مزودًا بالطاقة. وترتفع خسائر الملفات بشكل ملحوظ مع زيادة تيار الحمل، ولذلك ينتج المحول الذي يعمل بالقرب من سعته المقننة حرارة أكبر بكثير من محول يحمل حملًا متوسطًا ومستقرًا.

تؤثر درجة الحرارة المحيطة لأن التبريد يعتمد على فرق الحرارة بين المحول والهواء المحيط. عندما يكون الهواء الخارجي حارًا بالفعل، تصبح قدرة الخزان أو المشعات أو قنوات التبريد أو الحاوية على إطلاق الحرارة أقل. يمكن أن يؤدي التعرض المباشر للشمس إلى جعل درجة حرارة السطح المحلية أسوأ من درجة الحرارة الجوية المعلنة، لا سيما في الوحدات المركبة على الأعمدة وتركيبات الأسطح والمحطات الفرعية المدمجة ذات الظل المحدود.

بالنسبة لمحول مغمور بالزيت بقدرة 500 kVA، تنتقل الحرارة عادةً من عزل الملفات إلى الزيت، ثم عبر الخزان أو المشعات، وبعد ذلك إلى الهواء المحيط. أما في الوحدات من النوع الجاف، فتتم إزالة الحرارة مباشرةً من خلال دوران الهواء حول الملفات وأسطح القلب. يختلف مبدأ التبريد، لكن الاعتبار التشغيلي واحد: يجب أن يتمكن الهواء الساخن من مغادرة منطقة المحول بدلًا من إعادة تدويره حوله.

ينبغي للمشغلين أيضًا تذكر أن سعة لوحة البيانات ليست قيمة عالمية تعني «آمن عند أي درجة حرارة». ترتبط تصنيفات المحولات بظروف تشغيل محددة. وقد يلزم مراجعة التحميل الفعلي المسموح به عندما يكون بالموقع متوسط درجة حرارة محيطة مرتفع بصورة غير معتادة، أو ذروات يومية عالية، أو تأثيرات الارتفاع، أو تهوية مقيدة، أو أحمال توافقية، أو دورات تحميل زائد متكررة.

غالبًا ما يكون التبريد الطبيعي كافيًا — في الظروف المناسبة

يكون التبريد الطبيعي كافيًا عمومًا عندما يُحدد المحول بما يتناسب مع المناخ المحلي، وتتوفر حول أسطح تبريده حركة هواء واضحة، ولا يعمل باستمرار قريبًا من حدّه الحراري. قد لا يحتاج محول توزيع مملوء بالزيت ومختار بشكل صحيح، يستخدم تبريد الزيت الطبيعي والهواء الطبيعي، إلى مراوح على الإطلاق. وهذا شائع عندما يكون للحمل تغير يومي ملحوظ بدلًا من نمط حمل كامل ثابت.

الفرق بين ذروة نهارية وحمل مستمر مهم. فقد تشهد وحدة بقدرة 500 kVA تخدم مضخات أو معدات تبريد تجارية أو آلات صناعية ذروات حادة بعد الظهر. إذا كانت هذه الذروات قصيرة ولدى المحول وقت ليبرد، فقد يظل التبريد الطبيعي مقبولًا. أما الوحدة التي تحمل 90% إلى 100% من تصنيفها طوال فترات بعد الظهر والمساء الحارة فتستحق مراجعة أدق، حتى لو لم تفصل بعد.

يعمل التبريد الطبيعي بأفضل شكل أيضًا عندما يراعي التركيب المساحة الفعلية. تحتاج المشعات إلى تدفق هواء مفتوح. ويجب أن تكون فتحات التهوية خالية من الغبار والأوراق ومواد التغليف والمواد المخزنة. قد يواجه المحول الموضوع في غرفة صغيرة مبنية بالطوب بيئة تبريد أصعب من محول مماثل مركب في الخارج، حتى لو كانت الغرفة تحميه من أشعة الشمس.

متى ينبغي التفكير في التبريد القسري

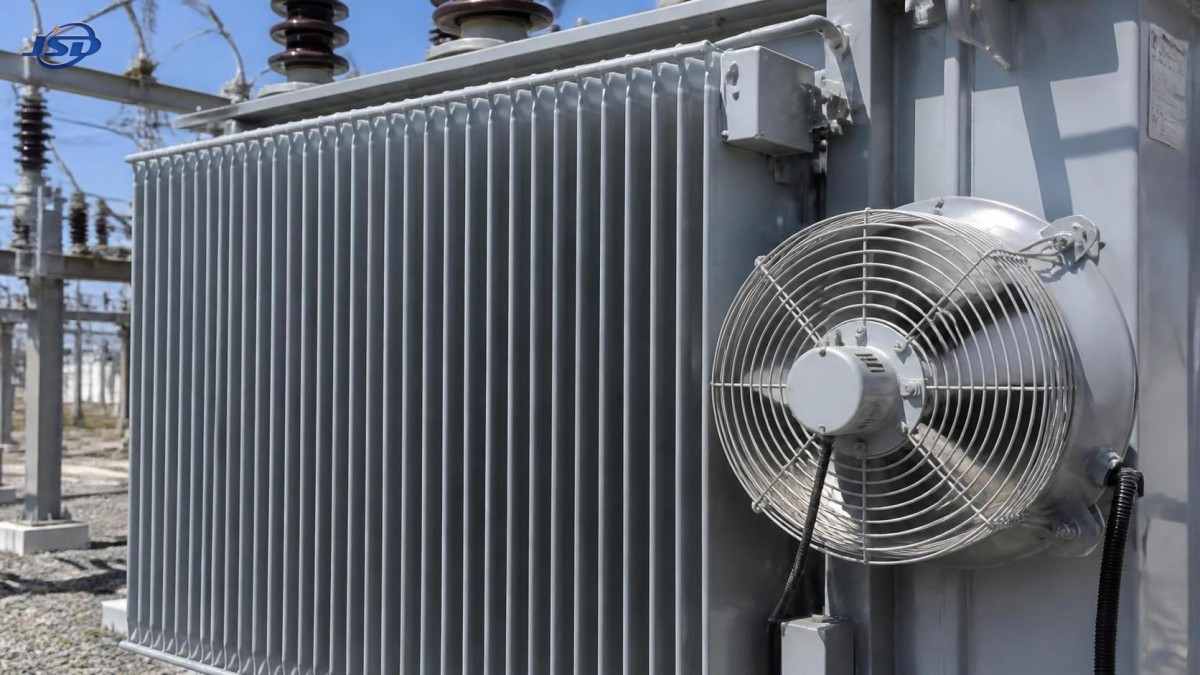

يصبح التفكير في التبريد القسري أمرًا جديرًا بالاهتمام عندما تُظهر قياسات درجة الحرارة أن التبريد الطبيعي لم يعد يوفر هامشًا كافيًا، أو عندما يُتوقع تغير نمط التشغيل. بالنسبة للتصاميم المغمورة بالزيت، قد يشمل ذلك مراوح هواء قسري تنفخ عبر المشعات، وغالبًا ما يوصف ذلك بتسميات تبريد مثل ONAF عندما يكون المحول مصممًا لهذا الترتيب. وبالنسبة للمحولات الجافة، يستخدم التبريد بالهواء القسري عادةً مراوح لزيادة تدفق الهواء عبر الملفات والحاوية.

من المناسب دراسة ترقية نظام التبريد عند وجود واحد أو أكثر من الشروط التالية:

• يحمل المحول حملًا مرتفعًا لفترات طويلة خلال أشد المواسم حرارة.
• تظهر قراءات أعلى الزيت أو درجة حرارة الملفات أو درجة حرارة الحاوية اتجاهًا تصاعديًا يتجاوز نطاق التشغيل المتوقع.
• تتعرض أسطح التبريد للشمس المباشرة ولا توجد طريقة عملية لتوفير الظل أو تحسين تدفق الهواء الطبيعي.
• يُركب المحول في غرفة أو كشك أو ساحة معدات حيث يعاد تدوير الهواء الساخن.
• من المتوقع أن يدفع الطلب المستقبلي التحميل إلى ما يتجاوز افتراض التصميم الأصلي.
• تتسبب التوافقيات أو عدم اتزان الجهد أو رداءة جودة الطاقة في تسخين إضافي لا يكشفه تحميل kVA العادي.

ينبغي أن يكون نظام المراوح جزءًا من التصميم الحراري المعتمد للمحول. وليست من الممارسة الجيدة اختيار المراوح بناءً على الحجم المادي فقط أو افتراض أن أي تدفق هواء سيزيد السعة بأمان. يجب على الشركة المصنعة تأكيد التحميل المسموح به، ودرجات حرارة التحكم، ومواقع الحساسات، وواجب تشغيل المراوح، ومتطلبات الحماية، وما إذا كانت العوازل وقضبان التوصيل ونقاط تغيير الجهد ونظام العزل يمكنها دعم حالة التشغيل المقترحة.

افحص التركيب قبل طلب المراوح

في معالجة المشكلات بالمناخات الحارة، غالبًا ما تكون ظروف التركيب السيئة أسهل وأقل تكلفة في التصحيح من إضافة التبريد القسري. ابدأ بالفحوصات المادية الأساسية. هل توجد مساحة مفتوحة كافية حول الخزان أو الحاوية؟ هل زعانف المشعات نظيفة؟ هل تقع فتحات التهوية بحيث لا يمكن سحب هواء الطرد الساخن مرة أخرى إلى جانب دخول الهواء؟ هل قيدت أعمال تنسيق الموقع أو جدار أو حاملة كابلات أو إضافة معدات لاحقة تدفق الهواء؟

بالنسبة للمحولات الخارجية، يمكن للظل تقليل اكتساب الحرارة الشمسية، لكن يجب تصميم أي مظلة بعناية. فقد يحبس السقف الموضوع قريبًا جدًا من الخزان الهواء الساخن ويزيد الوضع سوءًا. ويجب أن يحافظ هيكل الدعم أيضًا على مسافات الخلوص الكهربائية الآمنة وأن يتيح الوصول للفحص والرفع وأخذ عينات الزيت عند الاقتضاء وأعمال الطوارئ.

تحتاج التركيبات الداخلية إلى اهتمام خاص بتهوية الغرفة. لا يكفي وجود فتحات تهوية في باب إذا كانت الفتحتان تسحبان الهواء وتطردانه إلى المنطقة الراكدة نفسها. يخلق الترتيب المفيد مسارًا حقيقيًا لدخول الهواء الأكثر برودة من الأسفل وخروج الهواء الأكثر دفئًا من الأعلى، دون قصر مسار تدفق الهواء. في المناطق الزراعية أو الصناعية المغبرة، قد تكون المرشحات ضرورية، لكنها تحتاج إلى فحص منتظم لأن المرشح المسدود قد يصبح عائقًا للتبريد.

تقدم المعدات المركبة على الأعمدة مجموعة مختلفة من المفاضلات. فهي تستفيد من تدفق الهواء المحيط المفتوح، لكنها قد تتلقى إشعاعًا شمسيًا شديدًا وقد يصعب مراقبتها عن قرب. في أعمال التوزيع الريفية والضواحي، غالبًا ما تُختار الوحدات المدمجة المغمورة بالزيت للتركيب العملي والخدمة الموثوقة. على سبيل المثال، يتوفر محول أحادي الطور مغمور بالزيت ومركب على عمود بسعات تصل إلى 500 kVA، وهو مخصص لتطبيقات التوزيع مثل الإنتاج الزراعي والمباني المدنية والشبكات الريفية أو الحضرية. ومع ذلك، تظل ملاءمته لموقع حار معتمدة على التكوين النهائي للجهد وترتيب التثبيت ونمط التحميل وواجب التبريد المؤكد — وليس على السعة وحدها.

استخدم سجلات الحرارة والحمل، لا التخمين

يعتمد قرار المشغل الأكثر فائدة على بيانات الاتجاهات المجمعة خلال الفترة الأكثر حرارة والأعلى تحميلًا. سجل حمل المحول ودرجة الحرارة المحيطة ودرجة حرارة الزيت عند توفرها ومؤشر درجة حرارة الملفات عند تركيبه وحالة تشغيل المراوح. إن قراءة واحدة مرتفعة بعد حدث غير معتاد أقل فائدة من نمط يُلاحظ على مدى عدة أيام.

يمكن أن يساعد الفحص بالأشعة تحت الحمراء في تحديد التوصيلات غير الطبيعية أو درجات حرارة المشعات غير المتساوية أو التسخين الموضعي، ولكن ينبغي تفسيره بعناية. فدرجة حرارة السطح ليست هي درجة حرارة النقطة الساخنة في الملفات. تمثل الصورة الحرارية أداة جيدة للفحص الأولي، لكنها لا تحل محل حدود الحرارة المحددة للمحول أو الحساسات الداخلية أو الاختبارات الكهربائية أو إرشادات الشركة المصنعة.

بالنسبة للمحول المغمور بالزيت، قد تشير زيادة درجة حرارة الزيت مع حمل طبيعي إلى انخفاض أداء التبريد أو انخفاض مستوى الزيت أو انسداد المشعات أو تعطل المراوح عند وجودها أو حالة محيطة تختلف عن أساس التصميم الأصلي. وإذا حدثت درجة حرارة مرتفعة فقط عند تيار مرتفع، فقد تكون المشكلة في التحميل أو المحتوى التوافقي أو التوصيلات المرتخية أو مجموعة من العوامل.

لا تغفل عن جودة الجهد. يمكن للتيارات التوافقية أن تزيد خسائر التيارات الدوامية والخسائر الشاردة، خاصةً في الموصلات والأجزاء الهيكلية. قد يبدو المحول محملًا بحمل خفيف عند النظر إليه فقط من خلال قراءات kVA الأساسية، بينما يضيف تشوه شكل الموجة حرارة. وعندما تكون الأحمال غير الخطية مثل محركات السرعة المتغيرة والمقومات ومعدات البيانات أو تركيبات LED الكبيرة مؤثرة، يكون تقييم جودة الطاقة منطقيًا قبل استنتاج أن الحرارة المحيطة هي المشكلة الوحيدة.

التبريد القسري ليس ترقية مجانية للسعة

من الأخطاء الشائعة افتراض أن المراوح تحول كل محول مبرد طبيعيًا إلى وحدة ذات سعة أعلى. هي لا تفعل ذلك. لا ينبغي تشغيل المحول المصنّع والمصنف للتبريد الطبيعي فقط بما يتجاوز تصنيفه المعتمد لمجرد تركيب مراوح خارجية. فقد تكون نقطة الاختناق الحراري داخل الملف أو عند وصلة توصيل أو في نظام العزل أو في مكون لا يستفيد بشكل كافٍ من تدفق الهواء الخارجي الإضافي.

هناك أيضًا مسألة موثوقية. فقد تتعطل المراوح، وقد تنحرف أجهزة التحكم الثرموستاتية عن ضبطها، وقد تفقد الدوائر المساعدة تغذيتها. إذا كان التبريد القسري ضروريًا للتشغيل العادي، فيجب أن تكون الإنذارات ومسؤوليات الصيانة واضحة. ينبغي للمشغلين معرفة مقدار خفض الحمل المطلوب بعد إنذار المروحة ومدى سرعة إعادة بنك المراوح المعطل إلى الخدمة. إن نظام تبريد يُتجاهل حتى أكثر أيام السنة حرارة لا يوفر حماية كبيرة.

في بعض المشاريع، يكون الحل الأفضل هو محول ذو تصنيف تبريد طبيعي أكبر بدلًا من وحدة أصغر تعتمد بشكل دائم على المراوح. ويمكن أن يقلل ذلك من تعقيد التشغيل وقد يوفر مرونة أفضل أثناء أعطال القدرة المساعدة. وفي مشاريع أخرى، خاصةً عندما يكون الحمل المرتفع موسميًا أو المساحة محدودة، يكون التبريد القسري المصمم من الشركة المصنعة مقبولًا تمامًا. وينبع الاختيار الصحيح من تشغيل دورة الحياة، وليس فقط من التكلفة الأولية للمعدات.

قرار عملي للتشغيل في المناخ الحار

قبل تقرير أن المحول بقدرة 500 kVA يحتاج إلى تبريد قسري، تحقق من فئة التبريد على لوحة البيانات، وظروف الحرارة المحيطة المقننة، ونمط التحميل الحالي، وسجلات الحرارة، ومسار التهوية، وجودة الطاقة. راجع متطلبات IEC أو IEEE/ANSI ذات الصلة المحددة للمعدات، إلى جانب إرشادات الشركة المصنعة بشأن التحميل ودرجة الحرارة. هذه الوثائق أهم من قاعدة عامة تعتمد على المناخ وحده.

تتعامل شركة Jinshida Electric Power Technology Co., Ltd. مع اختيار المحولات وتطبيقاتها من خلال هذه الرؤية الخاصة بكل موقع: إذ يجب أن يعمل تصميم المعدات وجودة التصنيع وأداء العزل وظروف التركيب وبيانات التشغيل معًا. أما بالنسبة للمشغلين، فالأولوية المباشرة أبسط: حافظ على مسار التبريد خاليًا، وراقب الاتجاه بدلًا من رقم منفرد معزول، وتعامل مع ارتفاع درجة الحرارة كحالة تستحق التحقيق قبل أن تتحول إلى انقطاع.

في المناخ الحار، قد يكون التبريد الطبيعي كافيًا تمامًا لمحول بقدرة 500 kVA مختار بشكل صحيح. ولا يصبح التبريد القسري ضروريًا إلا عندما يُظهر التصميم المعتمد والتحميل الفعلي والبيئة الحرارية الحقيقية أن تبديد الحرارة الطبيعي لم يعد يوفر هامش تشغيل آمنًا.
