Un transformateur de 500 kVA n'a pas automatiquement besoin d'un refroidissement forcé simplement parce qu'il fonctionne dans un climat chaud. De nombreuses unités sont conçues pour supporter leur charge nominale avec un refroidissement naturel, à condition que la température ambiante, la configuration d'installation, le système d'isolation et le régime de charge restent dans les limites indiquées sur la plaque signalétique et la norme de conception applicable.

Cela dit, une température ambiante élevée réduit rapidement la marge thermique. Un transformateur fonctionnant confortablement à 60 % de charge dans un environnement extérieur tempéré peut connaître des températures élevées d'huile ou d'enroulement lorsqu'il est installé en plein soleil, dans une enceinte mal ventilée ou à proximité d'autres équipements générant de la chaleur. Pour les exploitants, la question pratique n'est pas seulement de savoir si le transformateur est nominalement de 500 kVA. Il s'agit de déterminer si le transformateur installé peut dissiper la chaleur générée par ses pertes réelles dans les pires conditions d'exploitation du site.

Le refroidissement forcé peut constituer une solution utile, mais il ne doit pas être considéré comme un remède à un transformateur sous-dimensionné, à un passage d'air obstrué, à un circuit surchargé ou à un entretien négligé. L'ajout de ventilateurs sans comprendre le problème thermique crée souvent une nouvelle dépendance : le transformateur nécessite alors un système fiable de commande des ventilateurs, une alimentation auxiliaire, une logique d'alarme et un plan de maintenance.

Pourquoi la chaleur devient plus critique à 500 kVA

L'échauffement d'un transformateur provient principalement des pertes à vide dans le noyau et des pertes en charge dans les enroulements. Les pertes dans le noyau existent chaque fois que le transformateur est sous tension. Les pertes dans les enroulements augmentent considérablement avec le courant de charge ; un transformateur fonctionnant près de sa puissance nominale produit donc beaucoup plus de chaleur qu'un transformateur supportant une charge modérée et stable.

La température ambiante est importante, car le refroidissement dépend de l'écart de température entre le transformateur et l'air environnant. Lorsque l'air extérieur est déjà chaud, la cuve, les radiateurs, les conduits de refroidissement ou l'enceinte ont une capacité moindre à évacuer la chaleur. L'exposition directe au soleil peut rendre la température locale de surface plus élevée que la température météorologique annoncée, notamment pour les unités montées sur poteau, les installations en toiture et les postes compacts disposant de peu d'ombre.

Dans un transformateur immergé dans l'huile de 500 kVA, la chaleur passe normalement de l'isolation des enroulements à l'huile, traverse la cuve ou les radiateurs, puis est transférée à l'air ambiant. Dans une unité de type sec, la chaleur est évacuée directement par la circulation d'air autour des enroulements et des surfaces du noyau. Le principe de refroidissement diffère, mais la préoccupation opérationnelle est la même : l'air chaud doit pouvoir quitter la zone du transformateur au lieu d'y recirculer.

Les exploitants doivent également se rappeler que la puissance indiquée sur la plaque signalétique ne représente pas une valeur universellement « sûre à toute température ». Les puissances nominales des transformateurs sont associées à des conditions d'exploitation définies. La charge réellement admissible peut nécessiter une révision lorsque le site présente une température ambiante moyenne inhabitulement élevée, des pics journaliers importants, des effets liés à l'altitude, une ventilation limitée, des charges harmoniques ou des cycles de surcharge fréquents.

Le refroidissement naturel est souvent suffisant — dans les bonnes conditions

Le refroidissement naturel est généralement suffisant lorsque le transformateur a été spécifié pour le climat local, bénéficie d'une bonne circulation d'air autour de ses surfaces de refroidissement et ne fonctionne pas continuellement près de sa limite thermique. Un transformateur de distribution correctement sélectionné, rempli d'huile et utilisant le refroidissement naturel de l'huile et de l'air, peut ne nécessiter aucun ventilateur. Cette situation est courante lorsque la charge présente une variation quotidienne significative plutôt qu'un profil constant à pleine charge.

La distinction entre un pic diurne et une charge continue est importante. Une unité de 500 kVA alimentant des pompes, des équipements de refroidissement commerciaux ou des machines industrielles peut connaître des pics marqués l'après-midi. Si ces pics sont courts et que le transformateur a le temps de refroidir, le refroidissement naturel peut rester acceptable. Une unité fonctionnant entre 90 % et 100 % de sa puissance nominale pendant les après-midis et les soirées chauds mérite un examen plus approfondi, même si elle ne s'est pas encore déclenchée.

Le refroidissement naturel fonctionne également mieux lorsque l'installation dispose réellement de suffisamment d'espace. Les radiateurs nécessitent une circulation d'air libre. Les persiennes de ventilation doivent être exemptes de poussière, de feuilles, d'emballages et de matériaux stockés. Un transformateur placé dans une petite pièce en maçonnerie peut être soumis à un environnement de refroidissement plus difficile qu'un transformateur similaire installé à l'extérieur, même si la pièce le protège du soleil.

Quand envisager le refroidissement forcé

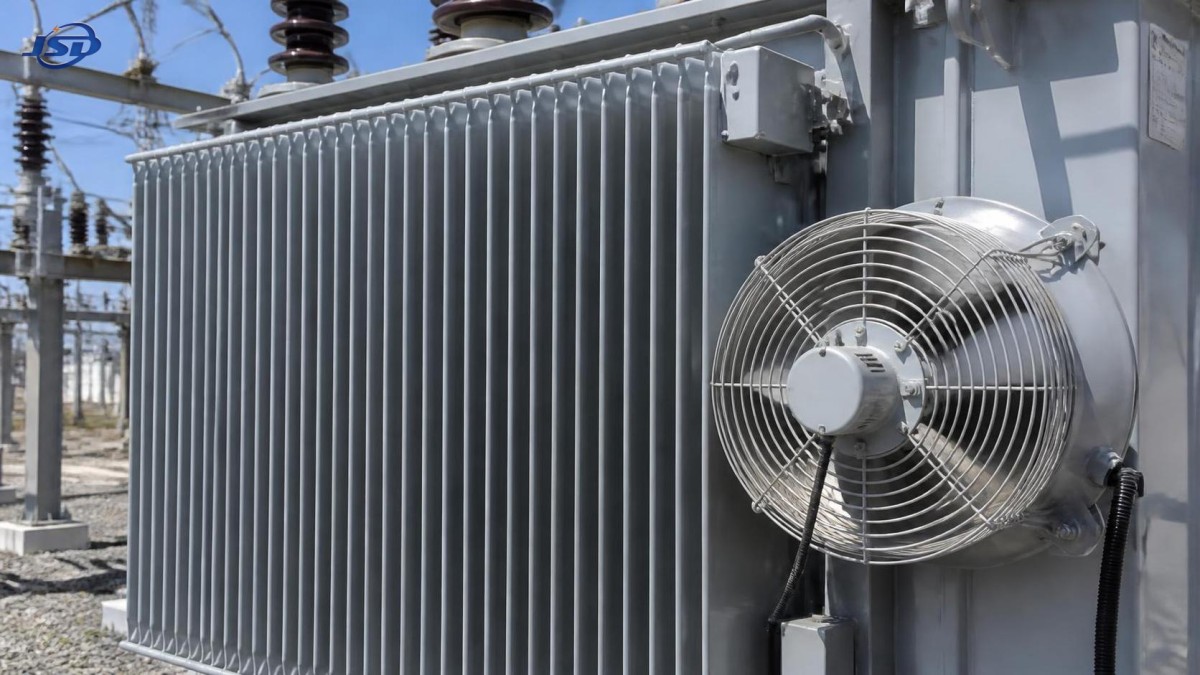

Il convient d'envisager le refroidissement forcé lorsque les mesures de température montrent que le refroidissement naturel ne procure plus une marge suffisante, ou lorsque le profil d'exploitation devrait évoluer. Pour les conceptions immergées dans l'huile, cela peut impliquer des ventilateurs à air forcé soufflant sur les radiateurs, souvent désignés par des classifications de refroidissement telles que ONAF lorsque le transformateur est conçu pour cette configuration. Pour les transformateurs de type sec, le refroidissement à air forcé utilise généralement des ventilateurs afin d'augmenter le débit d'air à travers les bobines et l'enceinte.

Il est approprié d'étudier une amélioration du refroidissement lorsqu'une ou plusieurs des conditions suivantes sont présentes :

• Le transformateur supporte une charge élevée pendant de longues périodes durant la saison la plus chaude.
• Les relevés de température de l'huile supérieure, de température des enroulements ou de température de l'enceinte augmentent au-delà de la plage de fonctionnement prévue.
• Les surfaces de refroidissement sont exposées au soleil direct et il n'existe aucun moyen pratique de fournir de l'ombre ou d'améliorer la circulation naturelle de l'air.
• Le transformateur est installé dans une pièce, un kiosque ou une cour d'équipements où l'air chaud recircule.
• La demande future devrait faire passer la charge au-delà de l'hypothèse de conception initiale.
• Les harmoniques, le déséquilibre de tension ou une mauvaise qualité de l'alimentation provoquent un échauffement supplémentaire que la charge ordinaire en kVA ne révèle pas.

Un système de ventilation doit faire partie de la conception thermique approuvée du transformateur. Il n'est pas recommandé de sélectionner des ventilateurs uniquement selon leur taille physique ni de supposer que tout débit d'air augmentera la capacité en toute sécurité. Le fabricant doit confirmer la charge admissible, les températures de commande, l'emplacement des capteurs, le régime de fonctionnement des ventilateurs, les exigences de protection ainsi que la capacité des traversées, des conducteurs, des prises et du système d'isolation à supporter les conditions de fonctionnement proposées.

Vérifiez l'installation avant de commander des ventilateurs

Dans le diagnostic des problèmes en climat chaud, de mauvaises conditions d'installation sont souvent plus faciles et moins coûteuses à corriger que l'ajout d'un refroidissement forcé. Commencez par les vérifications physiques de base. Y a-t-il suffisamment d'espace libre autour de la cuve ou de l'enceinte ? Les ailettes des radiateurs sont-elles propres ? Les ouvertures de ventilation sont-elles disposées de manière à empêcher que l'air chaud évacué soit réaspiré du côté de l'admission ? L'aménagement paysager, un mur, un chemin de câbles ou l'ajout ultérieur d'un équipement ont-ils restreint le flux d'air ?

Pour les transformateurs extérieurs, l'ombre peut réduire l'apport de chaleur solaire, mais toute couverture doit être conçue avec soin. Un toit placé trop près de la cuve peut emprisonner l'air chaud et aggraver la situation. La structure de support doit également maintenir des distances de sécurité électrique suffisantes et permettre l'accès pour l'inspection, le levage, l'échantillonnage d'huile lorsque cela s'applique et les interventions d'urgence.

Les installations intérieures exigent une attention particulière à la ventilation de la pièce. Il ne suffit pas d'avoir des persiennes dans une porte si les deux ouvertures aspirent et évacuent l'air dans la même zone stagnante. Une configuration efficace crée un véritable chemin permettant à l'air plus frais d'entrer par le bas et à l'air plus chaud de sortir par le haut, sans court-circuiter le flux d'air. Dans les zones agricoles ou industrielles poussiéreuses, des filtres peuvent être nécessaires, mais ils exigent une inspection régulière, car un filtre obstrué peut devenir la restriction de refroidissement.

Les équipements montés sur poteau présentent un ensemble différent de compromis. Ils bénéficient d'une circulation d'air ambiant dégagée, mais peuvent recevoir un rayonnement solaire intense et être difficiles à surveiller de près. Dans les travaux de distribution ruraux et périurbains, des unités compactes immergées dans l'huile sont souvent sélectionnées pour leur installation pratique et leur service fiable. Par exemple, untransformateur monophasé immergé dans l'huile monté sur poteau est disponible avec des puissances allant jusqu'à 500 kVA et est destiné aux applications de distribution telles que la production agricole, les bâtiments civils et les réseaux ruraux ou urbains. Son adéquation à un site chaud dépend néanmoins de la configuration de tension finale, de la disposition de montage, du profil de charge et du régime de refroidissement confirmé, et non de la capacité seule.

Utilisez les relevés de température et de charge, pas des suppositions

La décision la plus utile pour l'exploitant repose sur des données de tendance recueillies pendant la période la plus chaude et la plus chargée. Enregistrez la charge du transformateur, la température ambiante, la température de l'huile lorsqu'elle est disponible, l'indication de température des enroulements lorsqu'elle est installée et l'état de fonctionnement des ventilateurs. Une seule lecture élevée après un événement inhabituel est moins informative qu'une tendance observée sur plusieurs jours.

L'inspection infrarouge peut aider à identifier des connexions anormales, des températures inégales des radiateurs ou un échauffement localisé, mais elle doit être interprétée avec prudence. La température de surface n'est pas la même que la température du point chaud de l'enroulement. Une image thermique constitue un bon outil de dépistage ; elle ne remplace pas les limites de température spécifiées pour le transformateur, les capteurs internes, les essais électriques ou les recommandations du fabricant.

Pour un transformateur immergé dans l'huile, une hausse de la température de l'huile avec une charge normale peut indiquer une diminution des performances de refroidissement, un niveau d'huile bas, l'obstruction d'un radiateur, une défaillance des ventilateurs lorsqu'ils sont installés ou une condition ambiante différente de la base de conception initiale. Si une température élevée ne survient que sous courant élevé, le problème peut plutôt provenir de la charge, du contenu harmonique, de connexions desserrées ou d'une combinaison de facteurs.

Ne négligez pas la qualité de la tension. Les courants harmoniques peuvent augmenter les pertes par courants de Foucault et les pertes supplémentaires, notamment dans les conducteurs et les pièces structurelles. Un transformateur peut sembler faiblement chargé lorsqu'il est évalué uniquement à partir de relevés kVA de base, tandis que la distorsion de la forme d'onde ajoute de la chaleur. Lorsque des charges non linéaires telles que des variateurs de vitesse, des redresseurs, des équipements informatiques ou de grandes installations LED sont importantes, une évaluation de la qualité de l'alimentation est judicieuse avant de conclure que la chaleur ambiante est le seul problème.

Le refroidissement forcé n'est pas une augmentation gratuite de capacité

Une erreur fréquente consiste à supposer que les ventilateurs transforment chaque transformateur à refroidissement naturel en une unité de capacité supérieure. Ce n'est pas le cas. Un transformateur construit et dimensionné uniquement pour le refroidissement naturel ne doit pas fonctionner au-delà de sa puissance approuvée simplement parce que des ventilateurs externes ont été installés. Le goulot d'étranglement thermique peut se situer à l'intérieur de l'enroulement, au niveau d'une connexion de conducteur, dans le système d'isolation ou dans un composant qui ne bénéficie pas suffisamment du débit d'air externe supplémentaire.

Il existe également une question de fiabilité. Les ventilateurs peuvent tomber en panne, les commandes thermostatiques peuvent dériver et les circuits auxiliaires peuvent perdre leur alimentation. Si le refroidissement forcé est essentiel au fonctionnement normal, les alarmes et les responsabilités de maintenance doivent être clairement définies. Les exploitants doivent savoir quelle réduction de charge est nécessaire après une alarme de ventilateur et dans quel délai un groupe de ventilateurs défaillant doit être rétabli. Un système de refroidissement ignoré jusqu'au jour le plus chaud de l'année n'offre pas une grande protection.

Dans certains projets, la meilleure solution consiste à choisir un transformateur avec une puissance nominale de refroidissement naturel plus élevée plutôt qu'une unité plus petite dépendant en permanence des ventilateurs. Cela peut réduire la complexité d'exploitation et offrir une meilleure résilience en cas de défaillance de l'alimentation auxiliaire. Dans d'autres projets, particulièrement lorsque la charge élevée est saisonnière ou que l'espace est limité, un refroidissement forcé conçu par le fabricant est tout à fait raisonnable. Le bon choix dépend de l'exploitation sur le cycle de vie, et pas seulement du coût initial de l'équipement.

Une décision pratique pour l'exploitation en climat chaud

Avant de décider qu'un transformateur de 500 kVA nécessite un refroidissement forcé, vérifiez la classe de refroidissement de la plaque signalétique, les conditions ambiantes nominales, le profil de charge actuel, les relevés de température, le chemin de ventilation et la qualité de l'alimentation. Examinez les exigences IEC ou IEEE/ANSI pertinentes spécifiées pour l'équipement, ainsi que les recommandations du fabricant concernant la charge et la température. Ces documents sont plus importants qu'une règle générale fondée uniquement sur le climat.

Jinshida Electric Power Technology Co., Ltd. aborde la sélection et l'application des transformateurs avec cette vision propre à chaque site : la conception de l'équipement, la qualité de fabrication, les performances d'isolation, les conditions d'installation et les données d'exploitation doivent fonctionner ensemble. Pour les exploitants, la priorité immédiate est plus simple : maintenir le chemin de refroidissement dégagé, suivre la tendance plutôt qu'une valeur isolée et considérer une hausse de température comme une condition à examiner avant qu'elle ne provoque une interruption de service.

Dans un climat chaud, le refroidissement naturel peut être pleinement adéquat pour un transformateur de 500 kVA correctement sélectionné. Le refroidissement forcé ne devient nécessaire que lorsque la conception approuvée, la charge réelle et l'environnement thermique effectif montrent que la dissipation naturelle de chaleur ne fournit plus une marge d'exploitation sûre.
