Различия между распределительными и силовыми трансформаторами в коммунальных энергетических проектах

Различия между распределительными и силовыми трансформаторами в коммунальных проектах

Понимание различий между распределительными и силовыми трансформаторами необходимо, когда коммунальный проект переходит от однолинейной схемы к фактическому выбору оборудования. Оба типа трансформаторов передают электрическую энергию между уровнями напряжения посредством электромагнитной индукции и могут выглядеть в целом схожими в перечне спецификаций. Однако на практике они находятся в разных точках сети и подвергаются совершенно разным эксплуатационным нагрузкам. Рассмотрение их как взаимозаменяемых обычно приводит к неполному техническому анализу.

Практический вопрос заключается не только в том, может ли трансформатор повышать или понижать напряжение. Оценщикам необходимо определить, где будет эксплуатироваться агрегат, какие нагрузки он будет питать, как будут отключаться повреждения, какой уровень потерь приемлем в течение его срока службы и что произойдет при расширении окружающей системы. Трансформатор, оправданный на передающей подстанции, может оказаться неподходящим на конце распределительного фидера, даже если номинальный коэффициент трансформации выглядит приемлемым.

Место каждого трансформатора в электрической сети

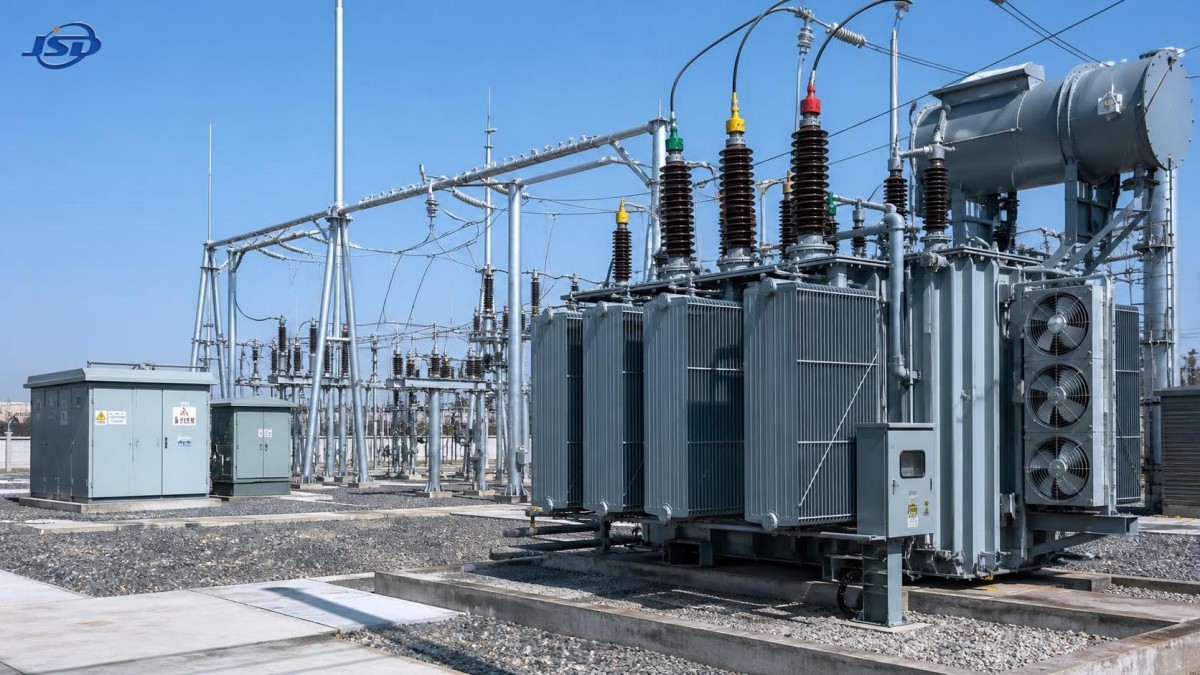

Силовой трансформатор обычно связан с передачей больших объемов электроэнергии на объектах генерации, передачи и крупных подстанциях. Он часто соединяет сети высокого напряжения, повышает напряжение рядом с источником генерации или понижает напряжение передачи до уровня субпередачи либо первичного распределения. Такие агрегаты обычно выбираются с учетом требований системного уровня: высокой мощности, способности выдерживать короткое замыкание, регулирования напряжения, межсетевого соединения и непрерывной работы в условиях высоких нагрузок.

Распределительный трансформатор работает ближе к конечному потребителю. Его задача — понизить напряжение среднего уровня до значения, подходящего для коммерческих зданий, жилых районов, общественных объектов, небольших промышленных нагрузок или местного оборудования. Распространенными вариантами являются трансформаторы, устанавливаемые на опорах, комплектные трансформаторные подстанции наружной установки, компактные подстанции и сухие трансформаторы для внутренней установки. Их положение в сети означает, что они часто многочисленны, географически распределены и подвержены местным условиям окружающей среды, с которыми крупный подстанционный трансформатор может никогда не столкнуться.

Такое расположение меняет инженерные приоритеты. Энергоснабжающая организация может установить лишь ограниченное число крупных силовых трансформаторов на ключевых подстанциях, одновременно размещая множество распределительных трансформаторов по всей зоне обслуживания. Для первых решающими факторами могут быть последствия отключения и координация системы. Для вторых столь же важны потери холостого хода, практичность монтажа, общественная безопасность, доступ для технического обслуживания и унификация парка оборудования.

Мощность — лишь часть различий

Силовые трансформаторы принято называть «большими», а распределительные — «малыми». Это в целом полезное, но технически неполное описание. В некоторых проектах номинальные мощности пересекаются, особенно когда промышленные подстанции или объекты возобновляемой энергетики находятся между традиционными границами передачи и местного распределения. Более надежным критерием является функция трансформатора в системе.

От силового трансформатора может требоваться передача значительного объема энергии при поддержании приемлемых условий по напряжению в подключенных сетях. Его схема устройства РПН, сопротивление, конфигурация обмоток, способ охлаждения, координация изоляции и интерфейсы защиты могут влиять на поведение системы. Устройство РПН может быть ключевым для поддержания напряжения при изменяющихся условиях сети. Однако оно также предъявляет требования к обслуживанию, которые необходимо учитывать на раннем этапе, а не рассматривать как деталь закупки.

Распределительные агрегаты часто оптимизируются для эффективной работы в течение длительных периодов под напряжением. Поскольку многие из них значительную часть срока службы остаются подключенными, но слабо нагруженными, потери в стали могут существенно влиять на энергопотребление всего парка. Потери нагрузки также важны, особенно в плотной городской застройке, промышленных зонах или быстрорастущих населенных пунктах, однако правильный баланс зависит от ожидаемого профиля нагрузки. Агрегат, выбранный исключительно из-за низкой цены покупки, может оказаться дорогостоящим решением, если его потери плохо соответствуют фактическому режиму эксплуатации.

Именно поэтому номинальная мощность в kVA или MVA не должна быть одновременно начальной и конечной точкой оценки. Необходимо рассмотреть прогнозируемую нагрузку, температуру окружающей среды, высоту над уровнем моря при необходимости, содержание гармоник, будущие присоединения и допустимую в энергосистеме политику перегрузок. Номинально достаточный трансформатор может иметь небольшой практический запас, если ожидается, что фидер в течение нескольких лет должен будет принять зарядку электромобилей, новые технологические нагрузки или распределенную генерацию.

Регулирование напряжения, сопротивление и работа при повреждениях

Сравнение распределительных и силовых трансформаторов приобретает большее значение при рассмотрении регулирования напряжения и уровней короткого замыкания. Сопротивление трансформатора влияет как на падение напряжения под нагрузкой, так и на доступный ток короткого замыкания ниже по сети. Ни очень низкое, ни очень высокое сопротивление не является автоматически предпочтительным. Низкое сопротивление может улучшить регулирование напряжения, но способно увеличить ток короткого замыкания, воздействующий на коммутационную аппаратуру и кабели. Более высокое сопротивление может помочь ограничить ток повреждения, но вызвать большее изменение напряжения при пуске или колебаниях крупных нагрузок.

На передающей или первичной подстанции сопротивление должно координироваться с исследованием более широкой сети. Особенно важно это при параллельной работе трансформаторов. Агрегаты со значительно различающимися сопротивлениями или настройками ответвлений могут не распределять нагрузку ожидаемым образом, а уравнительный ток может стать реальной эксплуатационной проблемой. Спецификация должна определять предполагаемую схему параллельной работы, а не исходить из того, что одинаковые номинальные параметры гарантируют совместимость.

На распределительном фидере проблема может быть более локальной, но не менее практичной. Трансформатор, питающий двигатели, сварочное оборудование, дробилки, насосы или быстро изменяющуюся коммерческую нагрузку, может испытывать провалы напряжения, которые не очевидны по показателям средней потребляемой мощности. Нагрузки, создающие гармоники, добавляют еще один уровень сложности. Сам трансформатор не «устраняет» гармоники; его соединение обмоток, сопротивление, тепловая конструкция и гармоническое исследование системы должны рассматриваться совместно. Если этот анализ пропущен, перегрев или плохое качество напряжения впоследствии могут быть приписаны трансформатору, хотя основная причина заключается в характере нагрузки.

Условия установки могут изменить выбор категории трансформатора

Условия монтажа часто сужают круг жизнеспособных вариантов до завершения окончательного электротехнического проектирования. Крупный масляный силовой трансформатор требует учета габаритов перевозки, точек подъема, удержания масла, мер противопожарной защиты, зазоров для охлаждения, доступа для мониторинга и строительного решения площадки. Технически превосходный агрегат все равно является плохим выбором для проекта, если его невозможно доставить по доступному дорожному маршруту или безопасно обслуживать после установки.

Распределительные трансформаторы сталкиваются с иным набором ограничений. Агрегату наружной установки в общественной зоне необходим корпус, соответствующий месту размещения, и достаточное пространство для кабельных работ. Трансформатор на опоре должен соответствовать конструктивным и экологическим условиям площадки. Для внутренней установки может быть предпочтительна сухая конструкция, когда критически важны управление пожарными рисками, вентиляция и доступ в здание. Универсального решения между маслонаполненными и сухими конструкциями не существует; компромисс определяется требованиями проекта, местными нормами, рабочим циклом и возможностями обслуживания.

Особые условия среды следует рассматривать как исходный параметр проектирования, а не как второстепенный вопрос. Горнодобывающие объекты, например, могут включать ограниченные пространства, пыль, влагу, вибрацию и потенциально опасные атмосферы. Нельзя просто считать, что обычный распределительный трансформатор для коммунальных сетей подходит, поскольку его напряжение и мощность выглядят правильными. Такое оборудование, как взрывозащищенный трансформатор для горных работ, оценивается с учетом конкретных требований безопасности и условий монтажа на шахте, а также применимых местных требований и полной схемы защиты.

Потери, охлаждение и реальный срок службы

Эффективность трансформатора часто обсуждается так, будто один показатель решает все. Это не так. Потери в стали возникают всякий раз, когда трансформатор находится под напряжением, тогда как потери в обмотках возрастают с током нагрузки. Легко нагруженный трансформатор, установленный в большом количестве, может оправдывать особое внимание к потерям холостого хода. Для сильно нагруженного подстанционного трансформатора может потребоваться более тщательная оценка потерь нагрузки, тепловых характеристик, ступеней охлаждения и допущений для аварийной нагрузки.

Конструкция охлаждения — это больше, чем обозначение на паспортной табличке. Она влияет на допустимую нагрузку, акустические характеристики, процедуры обслуживания, потребность во вспомогательном электропитании и поведение при высокой температуре окружающей среды. Для критически важного силового трансформатора наличие оборудования охлаждения и логика сигнализации либо автоматического управления могут влиять на эксплуатационные риски. Для компактной распределительной установки более простая схема может быть предпочтительнее, если режим работы не оправдывает дополнительную сложность.

Техническим оценщикам также следует различать трансформатор, рассчитанный на надежную работу, и трансформатор, конструкция которого позволяет обслуживать его в реальных условиях проекта. Точки отбора проб масла, к которым трудно получить доступ, недоступные радиаторы, нестандартные схемы выводов или неполная документация могут неоправданно усложнить регламентное обслуживание. Такие недостатки обычно проявляются спустя годы после ввода в эксплуатацию, когда первоначальное решение о закупке уже трудно пересмотреть.

Более полезный путь оценки

Для коммунальных проектов обычно лучше начинать с системной функции и переходить к конфигурации изделия. Следует определить напряжение источника и приемной стороны, способ заземления, профиль нагрузки, предполагаемое расширение, уровень короткого замыкания, требования к параллельной работе, условия окружающей среды, философию защиты и ограничения монтажа. Только после этого команда должна сравнивать конструкции трансформаторов, материалы, варианты охлаждения, ответвления, аксессуары и документацию поставщиков.

Несколько вопросов выявляют многие пробелы в спецификации:

• Будет ли трансформатор непрерывно работать близко к плановой номинальной нагрузке или оставаться слабо нагруженным в течение длительных периодов?
• Ожидается ли местное регулирование напряжения или оно будет осуществляться выше по сети другим трансформатором либо регулятором?
• Способна ли коммутационная аппаратура ниже по сети выдержать ток короткого замыкания, связанный с выбранным сопротивлением?
• Изменят ли будущая возобновляемая генерация, двигательные нагрузки или нелинейные нагрузки первоначальные допущения?
• Можно ли транспортировать, установить, испытать, контролировать и обслуживать агрегат в рамках физических ограничений площадки?

Эти вопросы применимы независимо от того, связан ли проект с сетевой подстанцией, производственным объектом, инфраструктурным коридором или подключением распределенной энергетики. Они также объясняют, почему компетентному производителю трансформаторов требуется не только производственная мощность. Техническая интерпретация, контроль производственного процесса, управление качеством и оперативное обслуживание влияют на то, будет ли поставленное оборудование соответствовать сети, в которую оно будет включено.

Jinshida Electric Power Technology Co., Ltd. рассматривает оборудование для передачи и распределения электроэнергии с учетом более широкого контекста проекта: надежные электрические характеристики должны поддерживаться практичным производством, строгим контролем качества и пониманием условий эксплуатации на месте установки. Для коммунальных и промышленных команд полезный результат заключается не просто в выборе силового или распределительного трансформатора. Он состоит в выборе конфигурации, которая сохраняет безопасность, эффективность, пригодность к обслуживанию и совместимость с системой по мере ее изменения.

Наиболее ясное правило простое: используйте силовой трансформатор, когда проект требует передачи больших объемов энергии и управления на уровне сети; используйте распределительный трансформатор, когда электроэнергию необходимо эффективно и безопасно подавать к локальным нагрузкам. Затем проверьте это правило по результатам реальных исследований сети, условиям площадки и будущему спросу. Именно такая окончательная проверка позволяет многим технически обоснованным проектам избежать дорогостоящих корректировок в дальнейшем.
