Diferencias entre transformadores de distribución y de potencia en proyectos de servicios públicos

Diferencias entre transformadores de distribución y de potencia en proyectos de servicios públicos

Comprender las diferencias entre los transformadores de distribución y de potencia es esencial cuando un proyecto de servicios públicos pasa de un diagrama unifilar a la selección real de equipos. Ambos tipos de transformadores transfieren energía eléctrica entre niveles de tensión mediante inducción electromagnética, y ambos pueden parecer ampliamente similares en una lista de especificaciones. Sin embargo, en la práctica, se ubican en puntos diferentes de la red y están expuestos a presiones operativas muy distintas. Tratarlos como intercambiables suele conducir a una evaluación técnica incompleta.

La cuestión práctica no es simplemente si un transformador puede elevar o reducir la tensión. Los evaluadores deben preguntarse dónde funcionará la unidad, qué cargas atenderá, cómo se despejarán las fallas, qué nivel de pérdidas es aceptable durante su vida útil y qué sucede cuando se amplía el sistema circundante. Un transformador adecuado en una subestación de transmisión puede no ser apto en el extremo de un alimentador de distribución, incluso si la relación de tensión nominal parece viable.

Ubicación de cada transformador en la red eléctrica

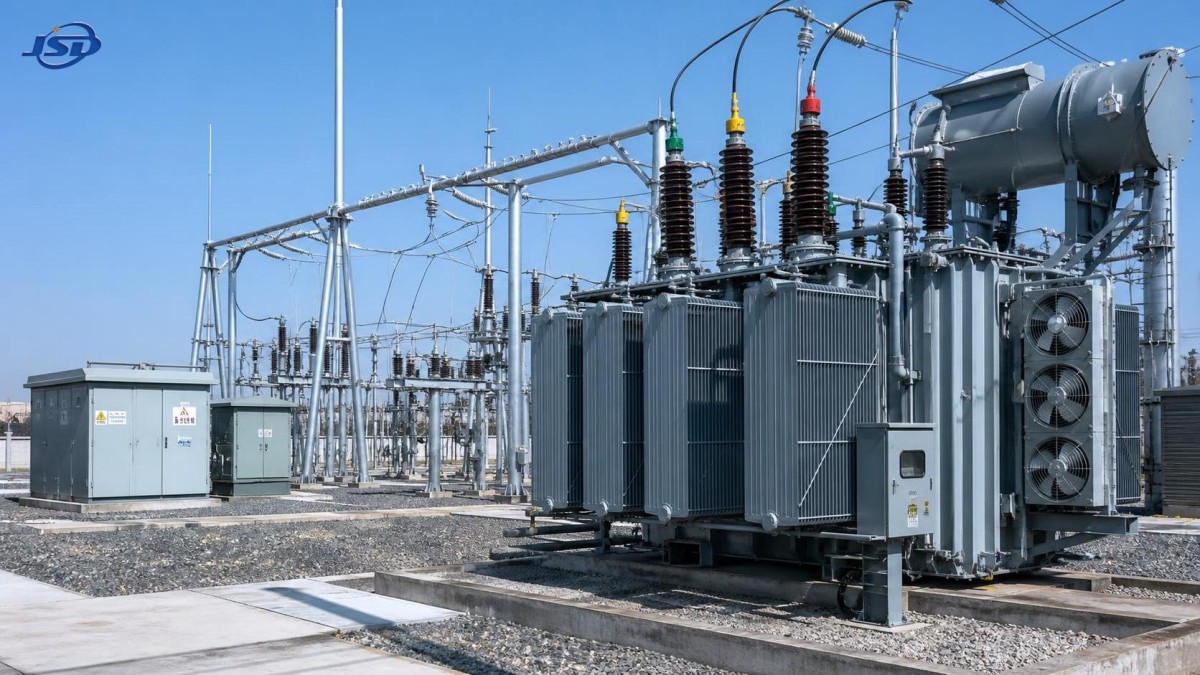

Un transformador de potencia suele estar asociado con la transferencia de energía a gran escala en aplicaciones de generación, transmisión y subestaciones principales. A menudo conecta redes de alta tensión, eleva la tensión cerca de una fuente de generación o reduce la tensión de transmisión a un nivel de subtransmisión o distribución primaria. Estas unidades se seleccionan habitualmente en función de consideraciones a nivel de sistema: alta capacidad, capacidad de soportar cortocircuitos, regulación de tensión, interconexión de redes y operación continua bajo condiciones de carga exigentes.

Un transformador de distribución funciona más cerca del usuario final. Su función es reducir la electricidad de media tensión a una tensión adecuada para edificios comerciales, zonas residenciales, instalaciones públicas, cargas industriales más pequeñas o equipos locales. Las unidades montadas en poste, los transformadores montados sobre pedestal, las subestaciones compactas y los transformadores secos para interiores son formas habituales. Su ubicación en la red implica que suelen ser numerosos, estar dispersos geográficamente y expuestos a condiciones ambientales locales que un gran transformador de subestación quizá nunca encuentre.

Esa ubicación cambia las prioridades de ingeniería. Una empresa de servicios públicos puede instalar solo un número limitado de grandes transformadores de potencia en subestaciones clave, mientras despliega muchos transformadores de distribución en toda su área de servicio. Para los primeros, las consecuencias de una interrupción y la coordinación del sistema pueden dominar la decisión. Para los segundos, las pérdidas en vacío, la practicidad de la instalación, la seguridad pública, el acceso para mantenimiento y la uniformidad de toda la flota pueden tener el mismo peso.

La capacidad es solo una parte de la diferencia

Es común describir los transformadores de potencia como “grandes” y los transformadores de distribución como “pequeños”. Esto resulta útil de forma general, pero es técnicamente incompleto. Las potencias nominales se superponen en algunos proyectos, especialmente cuando las subestaciones industriales o las instalaciones de energía renovable se sitúan entre los límites tradicionales de transmisión y distribución local. La distinción más fiable es la función del transformador dentro del sistema.

Puede esperarse que un transformador de potencia admita una transferencia sustancial de energía mientras mantiene condiciones de tensión aceptables en las redes conectadas. Su disposición de cambiador de tomas, impedancia, configuración de devanados, método de refrigeración, coordinación de aislamiento e interfaces de protección pueden afectar el comportamiento del sistema. Un cambiador de tomas bajo carga puede ser fundamental para mantener la tensión durante condiciones variables de la red. Sin embargo, también introduce requisitos de mantenimiento que deben reconocerse desde el inicio, en lugar de tratarse como un detalle de adquisición.

Las unidades de distribución se optimizan con frecuencia para un servicio eficiente durante largos períodos de energización. Dado que muchas pasan gran parte de su vida conectadas, pero con carga ligera, las pérdidas en el núcleo pueden ser muy relevantes para el consumo energético de toda la flota. Las pérdidas en carga también son importantes, en particular en zonas urbanas densas, polígonos industriales o comunidades de rápido crecimiento, pero el equilibrio adecuado depende del perfil de carga previsto. Una unidad elegida únicamente por su bajo precio de compra puede convertirse en una opción costosa si sus pérdidas no se ajustan bien al patrón operativo real.

Por ello, la potencia nominal en kVA o MVA no debe ser el punto de partida ni el punto final. Los evaluadores deben revisar la carga proyectada, la temperatura ambiente, la altitud cuando sea pertinente, el contenido armónico, las futuras conexiones y la política de sobrecarga permitida por la empresa de servicios públicos. Un transformador nominalmente adecuado puede tener poco margen práctico si se prevé que el alimentador absorba la carga de vehículos eléctricos, nuevas cargas de proceso o generación distribuida en pocos años.

Regulación de tensión, impedancia y desempeño ante fallas

La comparación entre transformadores de distribución y de potencia adquiere mayor importancia cuando se consideran la regulación de tensión y los niveles de falla. La impedancia del transformador influye tanto en la caída de tensión bajo carga como en la corriente de cortocircuito disponible aguas abajo. Ni una impedancia muy baja ni una muy alta son automáticamente preferibles. Una impedancia baja puede mejorar la regulación de tensión, pero puede aumentar la exigencia de falla sobre la aparamenta y los cables. Una impedancia mayor puede ayudar a limitar la corriente de falla, pero puede producir mayores variaciones de tensión cuando arrancan o fluctúan cargas grandes.

En una subestación de transmisión o primaria, la impedancia debe coordinarse con el estudio de la red en su conjunto. La operación de transformadores en paralelo hace que esto sea especialmente importante. Las unidades con impedancias o ajustes de toma significativamente desiguales pueden no compartir la carga como se espera, y la corriente circulante puede convertirse en un problema operativo real. La especificación debe definir la disposición prevista para la operación en paralelo, en lugar de asumir que potencias nominales similares garantizan la compatibilidad.

En un alimentador de distribución, la preocupación puede ser más local, pero no menos práctica. Un transformador que alimenta motores, equipos de soldadura, trituradoras, bombas o una carga comercial de variación rápida puede experimentar caídas de tensión que no resultan evidentes a partir de las cifras de demanda media. Las cargas que generan armónicos añaden otra dimensión. El transformador por sí mismo no “elimina” los armónicos; deben considerarse conjuntamente su conexión de devanados, impedancia, diseño térmico y el estudio armónico del sistema. Cuando se omite esta revisión, posteriormente pueden atribuirse al transformador el sobrecalentamiento o la mala calidad de tensión, aunque el problema subyacente sea el entorno de carga.

El entorno de instalación puede cambiar la decisión sobre la categoría de transformador

El entorno de instalación suele limitar las opciones viables antes de que se complete el diseño eléctrico final. Un gran transformador de potencia sumergido en aceite requiere atención a las dimensiones de transporte, los puntos de izado, la contención de aceite, las disposiciones de protección contra incendios, el espacio libre para refrigeración, el acceso para supervisión y el diseño civil del sitio. Una unidad técnicamente excelente sigue siendo una mala elección para el proyecto si no puede entregarse por la ruta vial disponible o mantenerse de forma segura una vez instalada.

Los transformadores de distribución enfrentan un conjunto diferente de restricciones. Una unidad montada sobre pedestal en un área pública necesita una envolvente adecuada para la ubicación y espacio suficiente para el trabajo de cables. Una unidad montada en poste debe adaptarse a las condiciones estructurales y ambientales del sitio. Las instalaciones interiores pueden favorecer la construcción de tipo seco cuando la gestión del riesgo de incendio, la ventilación y el acceso al edificio son consideraciones críticas. No existe una respuesta universal entre los diseños llenos de aceite y de tipo seco; los requisitos del proyecto, las normas locales, el ciclo de trabajo y la capacidad de mantenimiento determinan la solución de compromiso.

Los entornos especiales deben tratarse como un dato de diseño, no como una consideración posterior. Los sitios mineros, por ejemplo, pueden incluir espacios confinados, polvo, humedad, vibración y atmósferas potencialmente peligrosas. No puede suponerse simplemente que un transformador de distribución convencional para servicios públicos sea adecuado porque la tensión y la capacidad parecen correctas. Equipos como unTransformador antideflagrante para minería se evalúan según las condiciones específicas de seguridad e instalación de la mina, junto con los requisitos locales aplicables y el esquema de protección completo.

Pérdidas, refrigeración y la realidad de la vida útil

La eficiencia del transformador se analiza a menudo como si una sola cifra resolviera la cuestión. No es así. Las pérdidas en el núcleo se producen siempre que el transformador está energizado, mientras que las pérdidas en los devanados aumentan con la corriente de carga. Un transformador con carga ligera instalado en grandes cantidades puede justificar una atención particular a las pérdidas en vacío. Un transformador de subestación muy cargado puede requerir una revisión más detallada de las pérdidas en carga, el desempeño térmico, las etapas de refrigeración y las hipótesis de carga de emergencia.

El diseño de refrigeración es más que una indicación en la placa de características. Afecta la carga admisible, el desempeño acústico, las rutinas de mantenimiento, las necesidades de energía auxiliar y el comportamiento durante altas temperaturas ambiente. Para un transformador de potencia crítico, la disponibilidad del equipo de refrigeración y la lógica de las alarmas o del control automático pueden influir en el riesgo operativo. Para una instalación de distribución compacta, una disposición más sencilla puede ser preferible si el servicio no justifica una complejidad adicional.

Los evaluadores técnicos también deben distinguir entre un transformador diseñado para funcionar de manera fiable y uno diseñado para poder mantenerse en el entorno real del proyecto. Los puntos de muestreo de aceite de difícil acceso, los radiadores inaccesibles, las disposiciones de terminales no estándar o la documentación incompleta pueden dificultar innecesariamente el mantenimiento rutinario. Estas deficiencias tienden a aparecer años después de la puesta en servicio, cuando resulta difícil revisar la decisión de compra original.

Una vía de evaluación más útil

Para proyectos de servicios públicos, suele ser mejor comenzar con la función del sistema y avanzar hacia la configuración del producto. Defina la tensión de origen y de recepción, el método de puesta a tierra, el perfil de carga, la expansión prevista, el nivel de falla, los requisitos de operación en paralelo, las condiciones ambientales, la filosofía de protección y los límites de instalación. Solo entonces el equipo debe comparar diseños de transformadores, materiales, opciones de refrigeración, tomas, accesorios y documentación de proveedores.

Algunas preguntas revelan muchas deficiencias en las especificaciones:

• ¿El transformador funcionará continuamente cerca de su potencia prevista o permanecerá con carga ligera durante largos períodos?
• ¿Se espera regulación de tensión localmente o se controla aguas arriba mediante otro transformador o regulador?
• ¿Puede la aparamenta aguas abajo soportar la corriente de falla asociada con la impedancia seleccionada?
• ¿La futura generación renovable, las cargas de motores o las cargas no lineales modificarán las hipótesis originales?
• ¿Puede la unidad transportarse, instalarse, probarse, supervisarse y mantenerse dentro de las limitaciones físicas del sitio?

Estas preguntas se aplican tanto si el proyecto implica una subestación de red, una instalación de fabricación, un corredor de infraestructura o una conexión de energía distribuida. También explican por qué un fabricante de transformadores competente necesita más que capacidad de producción. La interpretación técnica, el control del proceso de fabricación, la gestión de calidad y un servicio ágil influyen en que el equipo entregado se ajuste a la red en la que se integrará.

Jinshida Electric Power Technology Co., Ltd. aborda los equipos de transmisión y distribución de energía desde esa perspectiva más amplia del proyecto: un desempeño eléctrico fiable debe estar respaldado por una fabricación práctica, un riguroso control de calidad y una comprensión de las condiciones de instalación. Para los equipos de servicios públicos e industriales, el resultado útil no es simplemente seleccionar un transformador de potencia o un transformador de distribución. Es seleccionar una configuración que se mantenga segura, eficiente, mantenible y compatible con el sistema a medida que este evoluciona.

La regla más clara es sencilla: utilice un transformador de potencia cuando el proyecto requiera transferencia a gran escala y control a nivel de red; utilice un transformador de distribución cuando la electricidad deba suministrarse de forma eficiente y segura a cargas localizadas. A continuación, contraste esta regla con estudios reales de la red, las condiciones del sitio y la demanda futura. Esa comprobación final es donde muchos proyectos técnicamente sólidos evitan costosas correcciones posteriores.
