الفروق بين محولات التوزيع ومحولات القدرة في مشاريع مرافق الكهرباء

الفروقات بين محولات التوزيع ومحولات القدرة في مشاريع المرافق

يُعد فهم الفروقات بين محولات التوزيع ومحولات القدرة أمرًا أساسيًا عندما ينتقل مشروع مرفق كهربائي من مخطط أحادي الخط إلى اختيار المعدات الفعلي. ينقل كلا النوعين من المحولات الطاقة الكهربائية بين مستويات الجهد عبر الحث الكهرومغناطيسي، وقد يبدوان متشابهين إلى حد كبير في قائمة المواصفات. لكنهما عمليًا يقعان في نقاط مختلفة من الشبكة ويتعرضان لضغوط تشغيلية مختلفة جدًا. وغالبًا ما يؤدي التعامل معهما على أنهما قابلان للاستبدال إلى تقييم فني غير مكتمل.

لا يقتصر السؤال العملي على ما إذا كان المحول يستطيع رفع الجهد أو خفضه. يجب على المقيمين أن يسألوا أين ستعمل الوحدة، وما الأحمال التي ستخدمها، وكيف ستُعزل الأعطال، وما مقدار الفاقد المقبول على مدى عمرها التشغيلي، وما الذي يحدث عند توسعة النظام المحيط. فقد يكون المحول المناسب لمحطة تحويل نقل غير مناسب عند طرف مغذٍ للتوزيع، حتى لو بدت نسبة الجهد الاسمية قابلة للتطبيق.

موضع كل محول في الشبكة الكهربائية

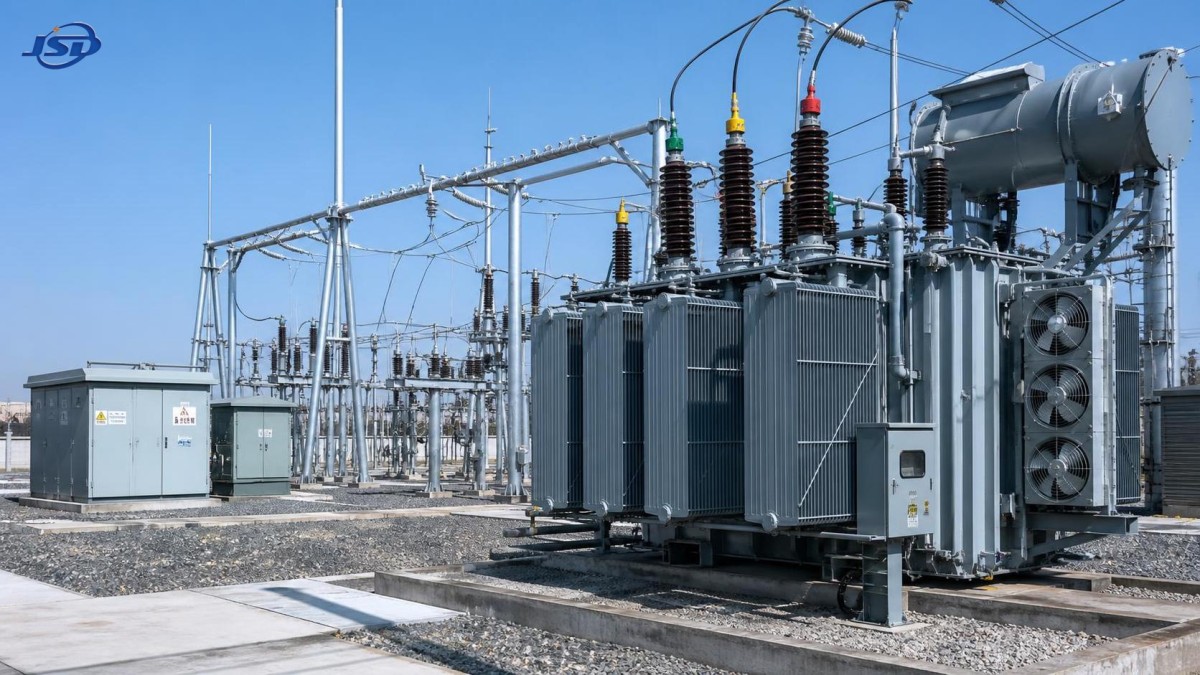

يرتبط محول القدرة عمومًا بنقل الطاقة بكميات كبيرة في تطبيقات التوليد والنقل ومحطات التحويل الرئيسية. وغالبًا ما يربط شبكات الجهد العالي، أو يرفع الجهد بالقرب من مصدر التوليد، أو يخفض جهد النقل إلى مستوى النقل الفرعي أو التوزيع الأولي. وتُختار هذه الوحدات عادةً بناءً على اعتبارات على مستوى النظام، تشمل السعة العالية، والقدرة على تحمل القصر الكهربائي، وتنظيم الجهد، وربط الشبكات، والتشغيل المستمر في ظروف تحميل صعبة.

يعمل محول التوزيع بالقرب من المستخدم النهائي. وتتمثل مهمته في خفض كهرباء الجهد المتوسط إلى جهد مناسب للمباني التجارية والمناطق السكنية والمرافق العامة والأحمال الصناعية الأصغر أو المعدات المحلية. وتُعد الوحدات المركبة على الأعمدة، والمحولات المركبة على القواعد، والمحطات الفرعية المدمجة، والمحولات الجافة الداخلية أشكالًا شائعة. ويعني موقعها في الشبكة أنها غالبًا ما تكون كثيرة العدد وموزعة جغرافيًا ومعرضة لظروف بيئية محلية قد لا يواجهها محول كبير في محطة فرعية مطلقًا.

يغير ذلك الموقع أولويات الهندسة. فقد تقوم شركة مرافق بتركيب عدد محدود فقط من محولات القدرة الكبيرة في محطات فرعية رئيسية، مع نشر العديد من محولات التوزيع في منطقة الخدمة. وبالنسبة للأولى، قد تهيمن عواقب الانقطاع وتنسيق النظام على القرار. أما بالنسبة للثانية، فقد تحظى خسائر اللاحمل، وسهولة التركيب، والسلامة العامة، وسهولة الوصول للصيانة، والاتساق عبر مجموعة المحولات بالأهمية نفسها.

السعة ليست سوى جزء من الفرق

من الشائع وصف محولات القدرة بأنها «كبيرة» ومحولات التوزيع بأنها «صغيرة». وهذا مفيد من حيث الاتجاه العام، لكنه غير مكتمل تقنيًا. تتداخل التصنيفات في بعض المشاريع، لا سيما عندما تقع المحطات الفرعية الصناعية أو مرافق الطاقة المتجددة بين حدود النقل التقليدي والتوزيع المحلي. والتمييز الأكثر موثوقية هو واجب المحول داخل النظام.

قد يُتوقع من محول القدرة دعم نقل كميات كبيرة من الطاقة مع الحفاظ على ظروف جهد مقبولة عبر الشبكات المتصلة. ويمكن أن تؤثر ترتيبات مغير النقرات، والممانعة، وتكوين اللفات، وطريقة التبريد، وتنسيق العزل، وواجهات الحماية في سلوك النظام. وقد يكون مغير النقرات تحت الحمل عنصرًا أساسيًا للحفاظ على الجهد في ظل ظروف الشبكة المتغيرة. لكنه يضيف أيضًا متطلبات صيانة ينبغي الإقرار بها مبكرًا بدلًا من التعامل معها كتفصيل يتعلق بالمشتريات.

غالبًا ما تُحسَّن وحدات التوزيع لتحقيق خدمة فعالة خلال فترات طويلة من التغذية الكهربائية. وبما أن الكثير منها يقضي معظم عمره متصلًا بالشبكة مع تحميل خفيف، فقد تكون خسائر القلب مهمة بدرجة كبيرة في استهلاك الطاقة على مستوى مجموعة المحولات. وتظل خسائر الحمل مهمة أيضًا، وبخاصة في المناطق الحضرية الكثيفة والمناطق الصناعية أو المجتمعات سريعة النمو، إلا أن التوازن الصحيح يعتمد على منحنى الحمل المتوقع. وقد تصبح الوحدة المختارة بناءً على سعر شراء منخفض فقط خيارًا مكلفًا إذا كانت خسائرها غير متوافقة مع نمط التشغيل الفعلي.

لهذا السبب، لا ينبغي أن تكون قيمة kVA أو MVA على لوحة البيانات نقطة البداية ونقطة النهاية. ينبغي للمقيمين مراجعة التحميل المتوقع، ودرجة الحرارة المحيطة، والارتفاع عند الحاجة، والمحتوى التوافقي، والتوصيلات المستقبلية، وفلسفة التحميل الزائد المسموح بها لدى شركة المرافق. وقد يمتلك محول ذو سعة اسمية كافية هامشًا عمليًا ضئيلًا إذا كان من المتوقع أن يستوعب المغذي شحن المركبات الكهربائية أو أحمال عمليات جديدة أو التوليد الموزع خلال بضع سنوات.

تنظيم الجهد والممانعة وأداء الأعطال

تصبح المقارنة بين محولات التوزيع ومحولات القدرة أكثر أهمية عند النظر في تنظيم الجهد ومستويات الأعطال. تؤثر ممانعة المحول في كل من هبوط الجهد تحت الحمل وتيار القصر المتاح في الجانب اللاحق. ولا تكون الممانعة المنخفضة جدًا ولا المرتفعة جدًا مفضلة تلقائيًا. فقد تحسن الممانعة المنخفضة تنظيم الجهد، لكنها قد تزيد واجب العطل على معدات التبديل والكابلات. ويمكن أن تساعد الممانعة الأعلى في الحد من تيار العطل، لكنها قد تؤدي إلى تباين أكبر في الجهد عند بدء الأحمال الكبيرة أو تقلبها.

في محطة نقل أو محطة فرعية أولية، يجب تنسيق الممانعة مع دراسة الشبكة الأوسع. ويكتسب ذلك أهمية خاصة عند تشغيل المحولات على التوازي. فقد لا تتقاسم الوحدات ذات الممانعة أو إعدادات النقرات غير المتطابقة بدرجة كبيرة الحمل كما هو متوقع، ويمكن أن يصبح التيار الدوراني مشكلة تشغيلية حقيقية. وينبغي أن تحدد المواصفة ترتيب التوازي المقصود بدلًا من افتراض أن التصنيفات المتشابهة تضمن التوافق.

في مغذي التوزيع، قد يكون القلق أكثر محلية ولكنه لا يقل عملية. فالمحول الذي يخدم محركات أو معدات لحام أو كسارات أو مضخات أو حملًا تجاريًا سريع التغير قد يتعرض لانخفاضات جهد لا تظهر بوضوح من أرقام الطلب المتوسط. وتضيف الأحمال المولدة للتوافقيات طبقة أخرى من التعقيد. فالمحول نفسه لا «يزيل» التوافقيات؛ بل يجب النظر معًا في توصيل لفاته وممانعته وتصميمه الحراري ودراسة التوافقيات الخاصة بالنظام. وعند تجاوز هذه المراجعة، قد يُلام المحول لاحقًا على ارتفاع الحرارة أو رداءة جودة الجهد، رغم أن المشكلة الأساسية تكمن في بيئة الحمل.

يمكن لبيئة التركيب أن تغير قرار فئة المحول

غالبًا ما يحد موقع التركيب من الخيارات القابلة للتنفيذ قبل اكتمال التصميم الكهربائي النهائي. يتطلب محول قدرة كبير مغمور بالزيت الاهتمام بأبعاد النقل ونقاط الرفع واحتواء الزيت وترتيبات الحماية من الحرائق وخلوص التبريد وإمكانية الوصول للمراقبة والتصميم المدني للموقع. وتظل الوحدة الممتازة تقنيًا خيارًا سيئًا للمشروع إذا تعذر تسليمها عبر مسار الطريق المتاح أو صيانتها بأمان بعد تركيبها.

تواجه محولات التوزيع مجموعة مختلفة من القيود. تحتاج الوحدة المركبة على قاعدة في منطقة عامة إلى غلاف مناسب للموقع وخلوص كافٍ لأعمال الكابلات. ويجب أن تناسب الوحدة المركبة على عمود الظروف الإنشائية والبيئية في الموقع. وقد تفضل التركيبات الداخلية التصميم الجاف عندما تكون إدارة مخاطر الحريق والتهوية والوصول إلى المبنى اعتبارات حاسمة. ولا توجد إجابة عالمية بين التصميمات المملوءة بالزيت والتصميمات الجافة؛ إذ تحدد متطلبات المشروع والقواعد المحلية ودورة التشغيل وقدرات الصيانة المفاضلة.

ينبغي التعامل مع البيئات الخاصة باعتبارها مدخلًا للتصميم، لا كفكرة لاحقة. فقد تشمل مواقع التعدين، على سبيل المثال، مساحات ضيقة وغبارًا ورطوبة واهتزازًا وأجواءً يحتمل أن تكون خطرة. ولا يمكن افتراض أن محول توزيع تقليدي للمرافق مناسب لمجرد أن الجهد والسعة يبدوان صحيحين. وتُقيَّم معدات مثل محول التعدين المقاوم للانفجار وفقًا لظروف السلامة والتركيب الخاصة بالمنجم، إلى جانب المتطلبات المحلية المعمول بها ومخطط الحماية الكامل.

الخسائر والتبريد وواقع العمر التشغيلي

غالبًا ما تُناقش كفاءة المحول كما لو أن رقمًا واحدًا يحسم الأمر، لكن ذلك ليس صحيحًا. تحدث خسائر القلب كلما كان المحول مُغذى، بينما ترتفع خسائر اللفات مع تيار الحمل. وقد يستدعي المحول ذو التحميل الخفيف والمركب بأعداد كبيرة اهتمامًا خاصًا بخسائر اللاحمل. أما محول المحطة الفرعية المحمل بشدة فقد يتطلب مراجعة أدق لخسائر الحمل والأداء الحراري ومراحل التبريد وافتراضات التحميل الطارئ.

تصميم التبريد أكثر من مجرد تدوين على لوحة البيانات. فهو يؤثر في التحميل المسموح به والأداء الصوتي وإجراءات الصيانة واحتياجات الطاقة المساعدة والسلوك عند درجات الحرارة المحيطة المرتفعة. وبالنسبة لمحول قدرة حرج، يمكن أن يؤثر توافر معدات التبريد ومنطق الإنذارات أو التحكم الآلي في المخاطر التشغيلية. وبالنسبة لتركيب توزيع مدمج، قد يكون الترتيب الأبسط أفضل إذا لم يبرر واجب التشغيل التعقيد الإضافي.

ينبغي للمقيمين الفنيين أيضًا التمييز بين محول مصمم للتشغيل الموثوق ومحول مصمم بحيث يمكن صيانته في بيئة المشروع الفعلية. فقد تجعل نقاط أخذ عينات الزيت التي يصعب الوصول إليها، والمشعات غير المتاحة، وترتيبات الأطراف غير القياسية، أو الوثائق غير المكتملة، الخدمة الروتينية صعبة دون داعٍ. وتميل أوجه القصور هذه إلى الظهور بعد سنوات من التشغيل، حين يصعب إعادة النظر في قرار الشراء الأصلي.

مسار تقييم أكثر فائدة

بالنسبة لمشاريع المرافق، يكون من الأفضل عادةً البدء بواجب النظام والعمل نحو تكوين المنتج. حدِّد جهد المصدر والاستقبال، وطريقة التأريض، ومنحنى الحمل، والتوسع المتوقع، ومستوى العطل، ومتطلبات التشغيل على التوازي، والظروف البيئية، وفلسفة الحماية، وحدود التركيب. وعندئذ فقط ينبغي للفريق مقارنة تصميمات المحولات والمواد وخيارات التبريد والنقرات والملحقات ووثائق الموردين.

تكشف بعض الأسئلة عن العديد من ثغرات المواصفات:

• هل سيعمل المحول باستمرار بالقرب من تصنيفه المخطط، أم سيبقى محملًا تحميلًا خفيفًا لفترات طويلة؟
• هل يُتوقع تنظيم الجهد محليًا، أم يُتحكم فيه من المنبع بواسطة محول أو منظم آخر؟
• هل تستطيع معدات التبديل اللاحقة تحمل تيار العطل المرتبط بالممانعة المختارة؟
• هل سيغير التوليد المتجدد أو أحمال المحركات أو الأحمال غير الخطية الافتراضات الأصلية؟
• هل يمكن نقل الوحدة وتركيبها واختبارها ومراقبتها وصيانتها ضمن القيود المادية للموقع؟

تنطبق هذه الأسئلة سواء كان المشروع يتضمن محطة فرعية للشبكة أو منشأة تصنيع أو ممر بنية تحتية أو ربط طاقة موزعة. كما تفسر لماذا يحتاج مصنع المحولات الكفؤ إلى أكثر من مجرد قدرة إنتاجية. فالتفسير الفني، والتحكم في عمليات التصنيع، وإدارة الجودة، والخدمة سريعة الاستجابة، كلها تؤثر في مدى مطابقة المعدات المسلَّمة للشبكة التي ستدخل إليها.

تتعامل Jinshida Electric Power Technology Co., Ltd. مع معدات نقل وتوزيع الطاقة من منظور المشروع الأوسع: إذ يجب أن يدعم الأداء الكهربائي الموثوق تصنيع عملي، ومراقبة جودة صارمة، وفهم لواجب التركيب. وبالنسبة لفرق المرافق والفرق الصناعية، لا تقتصر النتيجة المفيدة على اختيار محول قدرة أو محول توزيع، بل تتمثل في اختيار تكوين يظل آمنًا وفعالًا وقابلًا للصيانة ومتوافقًا مع النظام أثناء تغيره.

القاعدة الأوضح بسيطة: استخدم محول قدرة عندما يتطلب المشروع نقل كميات كبيرة من الطاقة وتحكمًا على مستوى الشبكة؛ واستخدم محول توزيع عندما يجب إيصال الكهرباء بكفاءة وأمان إلى الأحمال المحلية. ثم اختبر هذه القاعدة مقابل دراسات الشبكة الفعلية وظروف الموقع والطلب المستقبلي. ففي هذا الفحص النهائي تتجنب العديد من المشاريع السليمة تقنيًا تصحيحات مكلفة لاحقًا.
