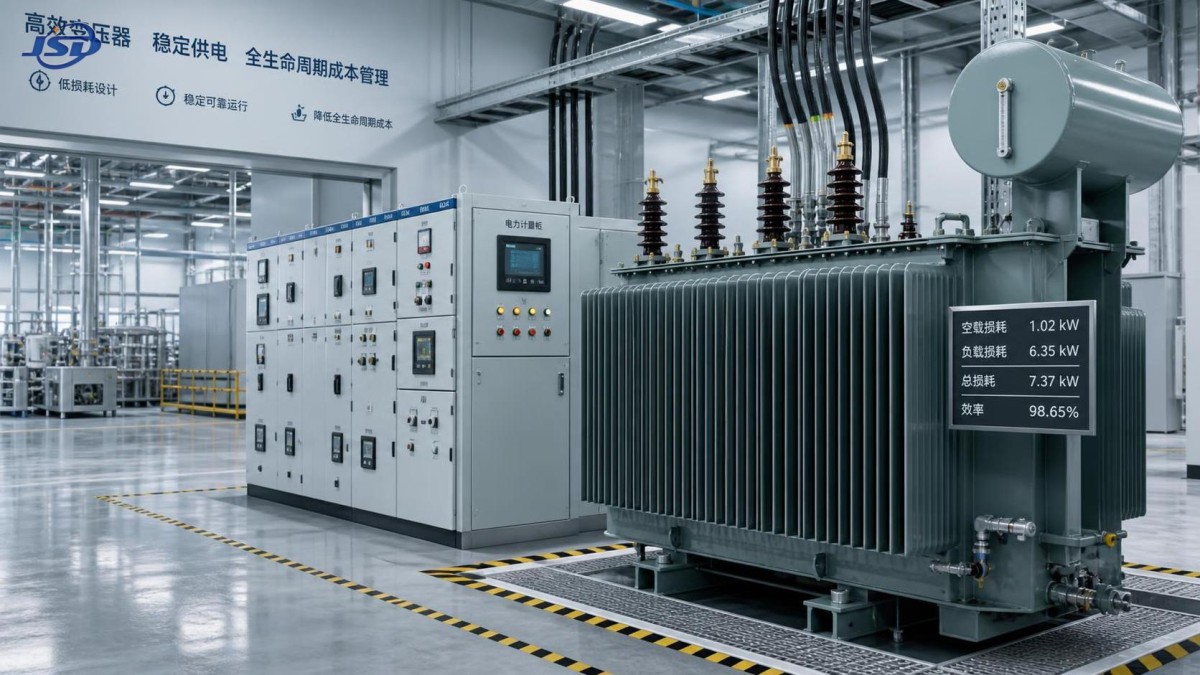

Как потери в промышленных трансформаторах влияют на энергозатраты предприятия

Это часто начинается во время очередного анализа бюджета. Расходы на электроэнергию выросли, объём производства изменился недостаточно, чтобы это объяснить, а счёт от энергоснабжающей компании содержит мало деталей помимо общего потребления и мощности. Служба технического обслуживания может подтвердить, что двигатели, компрессоры и технологическое оборудование работают нормально. Однако один источник затрат легко упустить из виду: энергия, теряемая внутри трансформаторов предприятия каждый час, пока они находятся под напряжением.

Это важно, поскольку потери в трансформаторах связаны не только с очевидной производственной активностью. Трансформатор может потреблять энергию, когда предприятие не работает, во время смен с пониженной нагрузкой и даже при отключенном оборудовании после трансформатора. Если устаревший или неправильно подобранный агрегат остаётся в эксплуатации годами, эти небольшие постоянные потери становятся проблемой эксплуатационных затрат, а не просто технической деталью. Поэтому при оценке закупок оборудования промышленный трансформатор следует рассматривать как долгосрочный энергетический актив, а не просто как элемент электрической инфраструктуры с определённой ценой покупки.

Проблема затрат, скрытая за стабильным электроснабжением

Ожидается, что трансформаторы будут надёжными и не требующими внимания. Пока горит свет и работают производственные линии, причин задавать вопросы может быть немного. Именно поэтому расходы, связанные с потерями, могут оставаться без анализа. Агрегат может работать в пределах своих эксплуатационных ограничений, но при этом потреблять больше энергии, чем требовала бы новая конструкция или более подходящая по мощности замена.

Финансовую картину определяют две основные категории потерь. Они ведут себя по-разному, поэтому рассмотрение их как единого общего показателя эффективности может привести к неудачным решениям при закупке.

• Потери холостого хода, также называемые потерями в сердечнике или потерями в стали, возникают всякий раз, когда трансформатор находится под напряжением. Они главным образом связаны с магнитным сердечником и остаются относительно постоянными независимо от подаваемой нагрузки.
• Потери нагрузки, обычно называемые потерями в меди, возрастают по мере прохождения тока через обмотки. Они зависят от нагрузки и увеличиваются приблизительно пропорционально квадрату тока нагрузки.

На практике потери холостого хода оплачиваются в течение всего времени нахождения под напряжением. Потери нагрузки становятся важнее, когда трансформатор регулярно несёт значительный ток. Для предприятия, работающего круглосуточно, потери холостого хода могут иметь существенный вес. На объекте с сильно нагруженным распределительным участком потери нагрузки могут заслуживать равного или большего внимания. Правильный вывод зависит от фактического профиля нагрузки, а не от общего утверждения, что один тип потерь всегда важнее другого.

Распространённая ошибка при планировании — сравнивать предложения по трансформаторам только по номинальной мощности и цене покупки. Такое сравнение может выглядеть понятным в закупочной таблице, но оно не отвечает на более полезный вопрос: какой вариант будет дешевле во владении при соблюдении требуемых условий эксплуатации? Более низкая первоначальная цена может быть компенсирована более высокими потерями в течение срока службы. И наоборот, модель с низкими потерями может не иметь финансового обоснования, если её надбавка к цене не соответствует режиму работы объекта, стоимости электроэнергии и характеру нагрузки.

Начните с режима эксплуатации, а не с паспортной таблички

Прежде чем запрашивать предложения на замену или утверждать новую установку, составьте базовое представление о том, как используется существующий трансформатор. Для этого не требуется искусственная точность. Требуется достаточно надёжной информации, чтобы не принимать капитальное решение на основании единственного годового показателя потребления электроэнергии.

Сначала определите, сколько часов трансформатор находится под напряжением. Склад, работающий в одну смену, всё же может оставлять распределительный трансформатор под напряжением ночью и в выходные дни. Технологическое предприятие может работать непрерывно, но испытывать значительные сезонные или связанные с партиями продукции колебания нагрузки. График нахождения под напряжением определяет период, в течение которого накапливаются потери холостого хода.

Затем изучите нагрузку. Полезными источниками являются данные интервальных счётчиков, записи систем диспетчерского управления, измерения качества электроэнергии и данные по потребляемой мощности. Если доступны лишь ограниченные данные, соберите показания за типичные рабочие дни, периоды отсутствия производства и условия высокого спроса. Цель состоит не в том, чтобы сразу создать идеальную модель. Она заключается в том, чтобы различить трансформатор, который большую часть времени работает с малой нагрузкой, трансформатор, работающий вблизи проектного диапазона, и трансформатор, часто подверженный риску перегрузки.

Также стоит отделять обычный спрос от исключительных пиков. Трансформатор, выбранный только для кратковременного пика, может большую часть срока службы работать с малой нагрузкой. На некоторых объектах это необходимо для надёжности или запланированного расширения. На других это унаследованное решение по выбору мощности, которое никогда не пересматривалось. Финансовое последствие состоит в том, что постоянные потери в сердечнике приходятся на мощность, которая в обычных условиях может быть не нужна.

Вопросы, которые делают анализ более полезным

Вместо вопроса о том, является ли трансформатор «эффективным», запросите информацию, которая показывает, где формируются затраты:

• Каковы заявленные потери холостого хода и потери нагрузки при соответствующей номинальной мощности и эталонных условиях?
• Какова типичная, а не только максимальная, рабочая нагрузка?
• Сколько часов в год трансформатор находится под напряжением?
• Изменят ли будущее производство, электрификация или новое оборудование профиль нагрузки существенным образом?
• Обслуживает ли трансформатор чувствительное оборудование, которое может предъявлять требования, связанные с гармониками или качеством электроэнергии?
• Существуют ли ограничения по температуре, шуму, техническому обслуживанию или пространству, которые ограничивают варианты замены?

Эти вопросы превращают расплывчатое обсуждение энергоэффективности в решение, которое можно рассматривать наряду с другими капитальными затратами.

Преобразование показателей потерь в сравнение стоимости владения

Концепция расчёта проста, даже если окончательная модель требует технического участия. Годовые потери энергии холостого хода оцениваются как потери холостого хода, умноженные на время нахождения под напряжением. Годовые потери энергии нагрузки оцениваются на основе номинальных потерь нагрузки с корректировкой на фактический уровень нагрузки во времени. Поскольку потери нагрузки резко изменяются при изменении нагрузки, использование только номинальных данных на паспортной табличке может завысить или занизить результат.

Для упрощённого сравнения команда может начать со следующих зависимостей:

Годовая энергия потерь холостого хода ≈ потери холостого хода × часы нахождения под напряжением

Годовая энергия потерь нагрузки ≈ номинальные потери нагрузки × квадрат коэффициента нагрузки × часы работы

Коэффициент нагрузки должен отражать репрезентативный спрос, а не предполагаемый режим полной нагрузки. Если спрос значительно меняется, разделите год на эксплуатационные диапазоны — например, периоды низкого производства, нормального производства и высокого спроса — и рассчитайте каждый период отдельно. Это даёт более достоверную оценку, чем один средний показатель, применяемый к каждому часу.

После оценки годовых потерь энергии примените стоимость электроэнергии, используемую для внутренней оценки инвестиций. В зависимости от объекта модель также может потребовать учёта платы за мощность, тарифов по времени использования, резервных схем и ожидаемых изменений цен на энергию. Эти элементы следует обрабатывать внимательно. Если они не могут быть подтверждены доступной тарифной информацией, лучше документировать допущение, чем скрывать его в единой оценке экономии.

Полезный документ для утверждения показывает допущения рядом с результатами. В нём должны быть указаны альтернативы трансформаторов, значения потерь для каждого варианта, ожидаемый профиль эксплуатации, основа расчёта стоимости электроэнергии, затраты на установку и период, используемый для сравнения. Это облегчает конструктивную проверку анализа. Если кто-то считает, что предприятие будет работать дольше или при иной нагрузке, исходные данные можно пересмотреть без перестроения всего обоснования.

Где решения по выбору обычно оказываются ошибочными

Одна из частых ошибок — завышение мощности без определённой причины. Дополнительная мощность может быть разумной, если расширение уже утверждено, пусковые токи значительны или требования к надёжности оправдывают запас. Но «больше — безопаснее» не является полным экономическим обоснованием. Более крупный трансформатор может иметь более высокие потери холостого хода, и если спрос остаётся умеренным, предприятие непрерывно оплачивает эти затраты.

Противоположная ошибка — выбор агрегата, слишком близкого к ожидаемому спросу. Это может увеличить потери нагрузки, повысить рабочую температуру, ограничить будущую гибкость и создать предотвратимые эксплуатационные проблемы. Цель состоит не в выборе самого маленького возможного трансформатора. Необходимы номинальная мощность и конструкция, соответствующие реальному режиму работы, обоснованным планам роста, условиям окружающей среды и электрическим характеристикам подключённых нагрузок.

Ещё один слабый подход — использовать в качестве решающего фактора КПД, выраженный только при одной точке нагрузки. Трансформатор может очень хорошо работать при указанном проценте нагрузки, тогда как предприятие редко работает в таком режиме. Запросите данные о потерях и оцените их относительно собственного профиля нагрузки объекта. Закупка промышленного трансформатора становится более обоснованной, когда предполагаемый сценарий использования очевиден, а не подразумевается.

Гармоникам также следует уделять внимание при наличии частотно-регулируемых приводов, выпрямителей, сварочного оборудования, систем обработки данных или других нелинейных нагрузок. Гармонические токи могут способствовать дополнительному нагреву и потерям. Финансовое сравнение, игнорирующее известное условие качества электроэнергии, может выглядеть выгодным на бумаге, но не отражать фактическую эксплуатационную нагрузку. Технический и коммерческий анализ должны встретиться в этой точке: наименьшая оценённая стоимость энергии имеет значение только тогда, когда предлагаемое оборудование подходит для конкретного применения.

Практический путь от обеспокоенности к решению о покупке

Когда затраты на электроэнергию вызывают вопросы, но замена ещё не обоснована, начните с проверки, а не с допущений. Подтвердите номинальные характеристики трансформатора, возраст, текущую нагрузку, историю технического обслуживания и данные о потерях, доступные в документации. Сопоставьте эти записи с тенденциями счётчиков и производственными графиками. Если агрегат необычно нагревается, шумит, часто перегружается или обслуживает изменившиеся нагрузки, привлеките квалифицированный электротехнический персонал для расследования до принятия финансовых выводов.

Для планируемого расширения или нового объекта включите оценку потерь на этапе проектирования. Обычно это проще, чем пересматривать решение после установки оборудования. Попросите поставщиков предоставить сопоставимые технические данные для предлагаемых номиналов и укажите эксплуатационный сценарий, использованный в коммерческой оценке. Убедитесь, что предложения сравниваются на эквивалентной основе; иначе одно предложение может казаться менее дорогим лишь потому, что в нём отсутствует требуемый аксессуар, функция защиты или резерв на монтаж.

Непрерывность электроснабжения следует рассматривать параллельно. Эффективность трансформатора снижает повторяющиеся потери, но не заменяет план действий при перебоях сети или остановках на техническое обслуживание. Если независимый временный или резервный источник питания является частью эксплуатационного плана, в рамках отдельного обсуждения устойчивости может рассматриваться такое оборудование, как дизель-генераторная установка открытого типа. Его роль заключается в обеспечении генераторной поддержки, когда это необходимо, а не в снижении потерь в сердечнике или обмотках трансформатора. Разделение этих функций предотвращает ошибочное представление покупки резервного источника питания как средства устранения энергетических потерь.

Документы, которые стоит сохранять после установки

После ввода трансформатора в эксплуатацию сохраняйте данные паспортной таблички, заводскую информацию о потерях, записи испытаний, предоставленные для проекта, настройки защиты и базовые измерения нагрузки, если они доступны. Эти документы поддерживают последующие бюджетные обзоры и упрощают определение того, изменились ли условия эксплуатации. Они также полезны, когда объект спустя годы рассматривает консолидацию, расширение или замену.

Периодический мониторинг не должен превращаться в обременительную отчётность. Разумный подход заключается в анализе тенденций спроса после значительных изменений производства, сравнении фактической нагрузки с первоначальными плановыми допущениями и исследовании необычных температурных или энергетических показателей. Смысл состоит в том, чтобы выявить несоответствие до того, как оно будет принято за нормальные эксплуатационные затраты.

Как сделать обоснование для утверждения убедительным

Наиболее сильный запрос на капитальные затраты не утверждает, что высокоэффективный трансформатор автоматически решит каждую проблему затрат на энергию. Он показывает, где возникают потери, как работает объект, какие допущения определяют оценку и какие риски остаются за пределами расчёта. Он также отличает экономию энергии от преимуществ надёжности, соображений технического обслуживания и потребностей в будущей мощности.

Если анализ показывает лишь умеренную разницу между вариантами, это всё равно полезно. Это может означать, что нарушение процесса установки, удобство обслуживания, сроки поставки или планы расширения должны иметь больший вес. Если разница в потерях существенна в течение ожидаемого периода эксплуатации, решение можно представить как выбор по стоимости жизненного цикла, а не как запрос на оборудование премиум-класса.

Потери трансформатора легко игнорировать, поскольку они бесшумны, непрерывны и распределены по счёту за электроэнергию. Включение их в процесс закупки создаёт более ясную основу для оценки затрат, рисков и соответствия. Правильный выбор — не обязательно агрегат с наименьшими потерями или с самой низкой ценой. Это агрегат, профиль потерь, мощность, условия эксплуатации и требования проекта которого соответствуют реальным финансовым и электротехническим потребностям предприятия.
