Différences entre transformateurs de distribution et de puissance dans les projets de services publics

Différences entre transformateurs de distribution et de puissance dans les projets de services publics

Comprendre les différences entre les transformateurs de distribution et de puissance est essentiel lorsqu’un projet de service public passe d’un schéma unifilaire à la sélection effective des équipements. Les deux types de transformateurs transfèrent l’énergie électrique entre différents niveaux de tension par induction électromagnétique, et tous deux peuvent sembler globalement similaires sur une liste de spécifications. En pratique, ils se situent toutefois à des endroits différents du réseau et sont soumis à des contraintes d’exploitation très différentes. Les considérer comme interchangeables conduit généralement à une évaluation technique incomplète.

La question pratique n’est pas simplement de savoir si un transformateur peut élever ou abaisser la tension. Les évaluateurs doivent déterminer où l’unité fonctionnera, quelles charges elle alimentera, comment les défauts seront éliminés, quel niveau de pertes est acceptable sur sa durée de vie et ce qui se produira lorsque le système environnant sera étendu. Un transformateur pertinent dans un poste de transport peut être inadapté à l’extrémité d’un départ de distribution, même si le rapport de tension nominal semble utilisable.

Emplacement de chaque transformateur dans le réseau électrique

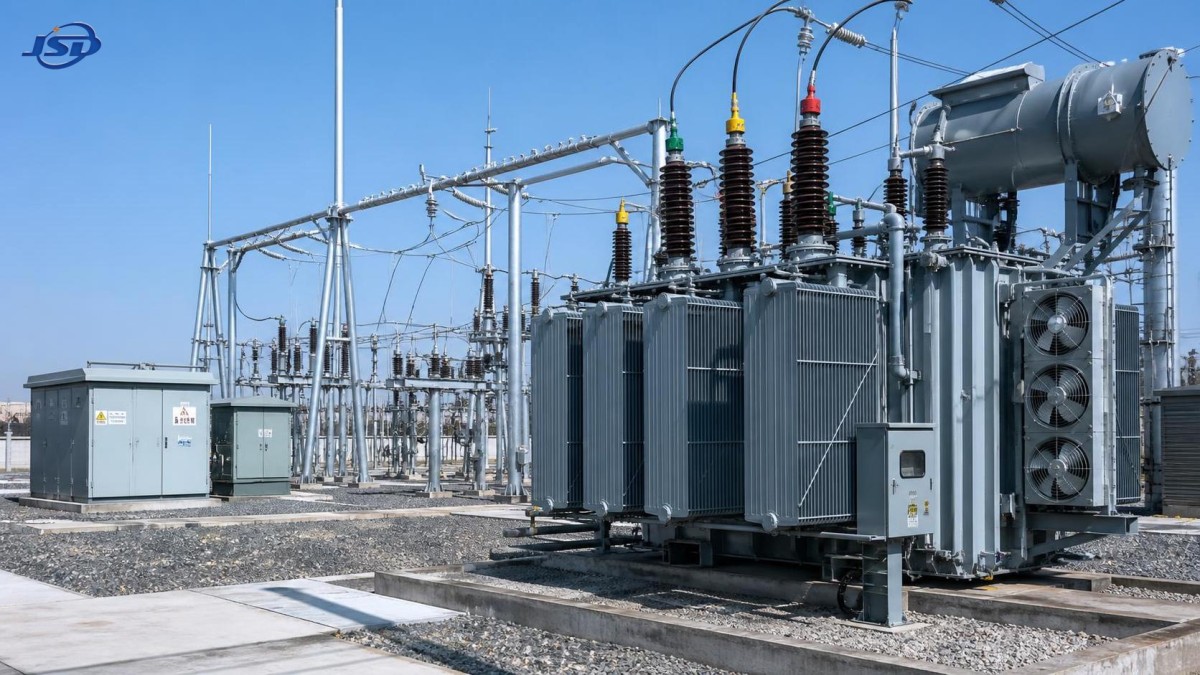

Un transformateur de puissance est généralement associé au transfert d’énergie en grande quantité dans les applications de production, de transport et de postes majeurs. Il relie souvent des réseaux haute tension, élève la tension à proximité d’une source de production ou abaisse la tension de transport vers un niveau de sous-transport ou de distribution primaire. Ces unités sont couramment sélectionnées en fonction d’exigences à l’échelle du système : capacité élevée, tenue aux courts-circuits, régulation de tension, interconnexion du réseau et fonctionnement continu dans des conditions de charge exigeantes.

Un transformateur de distribution fonctionne plus près de l’utilisateur final. Son rôle est d’abaisser l’électricité moyenne tension à un niveau de tension adapté aux bâtiments commerciaux, zones résidentielles, installations publiques, petites charges industrielles ou équipements locaux. Les unités sur poteau, les transformateurs sur socle, les postes compacts et les transformateurs secs intérieurs en sont des formes courantes. Leur emplacement dans le réseau signifie qu’ils sont souvent nombreux, géographiquement dispersés et exposés à des conditions environnementales locales qu’un grand transformateur de poste peut ne jamais rencontrer.

Cet emplacement modifie les priorités d’ingénierie. Un service public peut installer un nombre limité de grands transformateurs de puissance dans des postes clés, tout en déployant de nombreux transformateurs de distribution sur sa zone de desserte. Pour les premiers, les conséquences d’une panne et la coordination du système peuvent dominer la décision. Pour les seconds, les pertes à vide, la facilité d’installation, la sécurité publique, l’accès pour la maintenance et l’uniformité au sein d’un parc peuvent avoir tout autant d’importance.

La capacité ne représente qu’une partie de la différence

Il est courant de qualifier les transformateurs de puissance de « grands » et les transformateurs de distribution de « petits ». Cette description est utile dans une certaine mesure, mais techniquement incomplète. Les puissances nominales se chevauchent dans certains projets, en particulier lorsque des postes industriels ou des installations d’énergies renouvelables se situent entre les limites traditionnelles du transport et de la distribution locale. La distinction la plus fiable est la fonction du transformateur au sein du système.

Un transformateur de puissance peut devoir assurer un transfert d’énergie important tout en maintenant des conditions de tension acceptables sur les réseaux raccordés. Son dispositif de réglage en charge, son impédance, sa configuration d’enroulements, sa méthode de refroidissement, sa coordination d’isolement et ses interfaces de protection peuvent tous influencer le comportement du système. Un régleur en charge peut être essentiel au maintien de la tension lors de variations des conditions du réseau. Il introduit toutefois également des exigences de maintenance qui doivent être prises en compte dès le départ plutôt que traitées comme un simple détail d’approvisionnement.

Les unités de distribution sont souvent optimisées pour un service efficace pendant de longues périodes sous tension. Comme beaucoup restent connectées mais faiblement chargées durant une grande partie de leur durée de vie, les pertes dans le noyau peuvent avoir une incidence considérable sur la consommation énergétique à l’échelle du parc. Les pertes en charge restent importantes, notamment dans les zones urbaines denses, les zones industrielles ou les collectivités à croissance rapide, mais le bon équilibre dépend du profil de charge attendu. Une unité choisie uniquement pour son faible prix d’achat peut devenir coûteuse si ses pertes sont mal adaptées au mode d’exploitation réel.

C’est pourquoi la puissance nominale en kVA ou MVA ne doit pas constituer à la fois le point de départ et le point final. Les évaluateurs doivent examiner la charge prévue, la température ambiante, l’altitude lorsque cela est pertinent, le contenu harmonique, les futurs raccordements et la politique de surcharge autorisée du service public. Un transformateur nominalement adéquat peut disposer de peu de marge pratique si le départ doit absorber, dans quelques années, la recharge de véhicules électriques, de nouvelles charges de procédé ou de la production distribuée.

Régulation de tension, impédance et comportement en cas de défaut

La comparaison entre transformateurs de distribution et de puissance devient plus déterminante lorsque la régulation de tension et les niveaux de défaut sont pris en compte. L’impédance du transformateur influence à la fois la chute de tension sous charge et le courant de court-circuit disponible en aval. Une impédance très faible ou très élevée n’est pas automatiquement préférable. Une faible impédance peut améliorer la régulation de tension, mais augmenter la contrainte de défaut sur l’appareillage et les câbles. Une impédance plus élevée peut contribuer à limiter le courant de défaut, mais provoquer davantage de variations de tension lors du démarrage ou des fluctuations de charges importantes.

Dans un poste de transport ou primaire, l’impédance doit être coordonnée avec l’étude du réseau global. Le fonctionnement en parallèle des transformateurs rend cela particulièrement important. Des unités dont les impédances ou réglages de prises diffèrent sensiblement peuvent ne pas partager la charge comme prévu, et les courants de circulation peuvent devenir un véritable problème d’exploitation. La spécification doit définir le mode de fonctionnement en parallèle prévu plutôt que de supposer que des puissances similaires garantissent la compatibilité.

Sur un départ de distribution, la préoccupation peut être plus locale, mais elle n’en est pas moins pratique. Un transformateur alimentant des moteurs, des équipements de soudage, des concasseurs, des pompes ou une charge commerciale à variation rapide peut subir des creux de tension qui ne sont pas évidents à partir des chiffres de demande moyenne. Les charges générant des harmoniques ajoutent une autre dimension. Le transformateur lui-même ne « supprime » pas les harmoniques ; sa connexion d’enroulements, son impédance, sa conception thermique et l’étude harmonique du système doivent être considérées ensemble. Lorsque cette analyse est omise, une surchauffe ou une mauvaise qualité de tension peut ensuite être imputée au transformateur alors que le problème sous-jacent provient de l’environnement de charge.

L’environnement d’installation peut modifier le choix de la catégorie de transformateur

Le contexte d’installation restreint souvent les choix viables avant même que la conception électrique finale ne soit achevée. Un grand transformateur de puissance immergé dans l’huile exige une attention particulière aux dimensions de transport, aux points de levage, à la rétention d’huile, aux dispositifs de protection incendie, aux dégagements de refroidissement, à l’accès à la surveillance et à la conception civile du site. Une unité techniquement excellente reste un mauvais choix de projet si elle ne peut pas être livrée par l’itinéraire routier disponible ou entretenue en toute sécurité une fois installée.

Les transformateurs de distribution sont soumis à un ensemble différent de contraintes. Une unité sur socle installée dans un espace public nécessite une enveloppe adaptée à l’emplacement et un dégagement suffisant pour les travaux de câblage. Une unité sur poteau doit convenir aux conditions structurelles et environnementales du site. Les installations intérieures peuvent privilégier une construction sèche lorsque la gestion du risque incendie, la ventilation et l’accès au bâtiment sont des considérations essentielles. Il n’existe pas de réponse universelle entre les conceptions à huile et sèches ; les exigences du projet, les règles locales, le cycle de service et les capacités de maintenance déterminent le compromis.

Les environnements particuliers doivent être traités comme une donnée de conception, et non comme une réflexion tardive. Les sites miniers, par exemple, peuvent comporter des espaces confinés, de la poussière, de l’humidité, des vibrations et des atmosphères potentiellement dangereuses. Il ne faut pas supposer qu’un transformateur de distribution classique pour service public est adapté simplement parce que la tension et la capacité semblent correctes. Un équipement tel qu’untransformateur antidéflagrant pour mines est évalué en fonction des conditions spécifiques de sécurité et d’installation de la mine, ainsi que des exigences locales applicables et du système de protection complet.

Pertes, refroidissement et réalité de la durée de vie en service

L’efficacité des transformateurs est souvent abordée comme si un seul chiffre suffisait à trancher la question. Ce n’est pas le cas. Les pertes dans le noyau se produisent chaque fois que le transformateur est sous tension, tandis que les pertes dans les enroulements augmentent avec le courant de charge. Un transformateur faiblement chargé installé en grand nombre peut justifier une attention particulière aux pertes à vide. Un transformateur de poste fortement chargé peut nécessiter un examen plus attentif des pertes en charge, des performances thermiques, des niveaux de refroidissement et des hypothèses de charge d’urgence.

La conception du refroidissement est plus qu’une indication sur la plaque signalétique. Elle affecte la charge admissible, les performances acoustiques, les procédures de maintenance, les besoins en alimentation auxiliaire et le comportement lors de températures ambiantes élevées. Pour un transformateur de puissance critique, la disponibilité des équipements de refroidissement et la logique des alarmes ou de la commande automatique peuvent influencer le risque opérationnel. Pour une installation de distribution compacte, une configuration plus simple peut être préférable si le service ne justifie pas une complexité supplémentaire.

Les évaluateurs techniques doivent également distinguer un transformateur conçu pour fonctionner de manière fiable d’un transformateur conçu pour être entretenu dans l’environnement réel du projet. Des points de prélèvement d’huile difficiles d’accès, des radiateurs inaccessibles, des configurations de bornes non standard ou une documentation incomplète peuvent rendre le service courant inutilement difficile. Ces insuffisances ont tendance à apparaître des années après la mise en service, lorsque la décision d’approvisionnement initiale est difficile à revoir.

Une démarche d’évaluation plus utile

Pour les projets de services publics, il est généralement préférable de commencer par le rôle du système et de progresser vers la configuration du produit. Définissez la tension source et la tension de réception, la méthode de mise à la terre, le profil de charge, l’extension prévue, le niveau de défaut, les exigences de fonctionnement en parallèle, les conditions environnementales, la philosophie de protection et les limites d’installation. Ce n’est qu’ensuite que l’équipe doit comparer les conceptions de transformateurs, les matériaux, les options de refroidissement, les prises, les accessoires et la documentation des fournisseurs.

Quelques questions révèlent de nombreuses lacunes dans les spécifications :

• Le transformateur fonctionnera-t-il en continu près de sa puissance prévue ou restera-t-il faiblement chargé pendant de longues périodes ?
• La régulation de tension est-elle attendue localement ou contrôlée en amont par un autre transformateur ou régulateur ?
• L’appareillage en aval peut-il supporter le courant de défaut associé à l’impédance sélectionnée ?
• La future production renouvelable, les charges de moteurs ou les charges non linéaires modifieront-elles les hypothèses initiales ?
• L’unité peut-elle être transportée, installée, testée, surveillée et entretenue dans les limites physiques du site ?

Ces questions s’appliquent que le projet concerne un poste de réseau, une installation de fabrication, un corridor d’infrastructure ou un raccordement d’énergie distribuée. Elles expliquent également pourquoi un fabricant de transformateurs compétent a besoin de plus que de capacités de production. L’interprétation technique, la maîtrise du processus de fabrication, la gestion de la qualité et un service réactif influencent tous la conformité de l’équipement livré au réseau dans lequel il sera intégré.

Jinshida Electric Power Technology Co., Ltd. aborde les équipements de transport et de distribution d’énergie avec cette vision élargie du projet : des performances électriques fiables doivent être soutenues par une fabrication pratique, un contrôle qualité rigoureux et une compréhension des conditions d’installation. Pour les équipes des services publics et de l’industrie, le résultat utile ne consiste pas seulement à sélectionner un transformateur de puissance ou un transformateur de distribution. Il consiste à choisir une configuration qui reste sûre, efficace, facile à entretenir et compatible avec le système au fil de son évolution.

La règle la plus claire est simple : utilisez un transformateur de puissance lorsque le projet exige un transfert en grande quantité et une commande à l’échelle du réseau ; utilisez un transformateur de distribution lorsque l’électricité doit être fournie efficacement et en toute sécurité à des charges localisées. Vérifiez ensuite cette règle à l’aide d’études réelles du réseau, des conditions du site et de la demande future. C’est lors de cette vérification finale que de nombreux projets techniquement solides évitent ultérieurement des corrections coûteuses.
