Diferenças entre Transformadores de Distribuição e de Potência em Projetos de Concessionárias

Compreender as diferenças entre transformadores de distribuição e de potência é essencial quando um projeto de concessionária passa de um diagrama unifilar para a seleção efetiva de equipamentos. Ambos os tipos de transformadores transferem energia elétrica entre níveis de tensão por indução eletromagnética, e ambos podem parecer amplamente semelhantes em uma lista de especificações. Na prática, porém, eles ocupam pontos diferentes na rede e estão sujeitos a pressões operacionais muito distintas. Tratá-los como intercambiáveis geralmente leva a uma avaliação técnica incompleta.

A questão prática não é simplesmente se um transformador pode elevar ou reduzir a tensão. Os avaliadores precisam perguntar onde a unidade irá operar, quais cargas atenderá, como as falhas serão eliminadas, quanta perda é aceitável ao longo de sua vida útil e o que acontece quando o sistema ao redor é ampliado. Um transformador adequado em uma subestação de transmissão pode ser inadequado na extremidade de um alimentador de distribuição, mesmo que a relação de tensão nominal pareça viável.

Onde Cada Transformador se Encaixa na Rede Elétrica

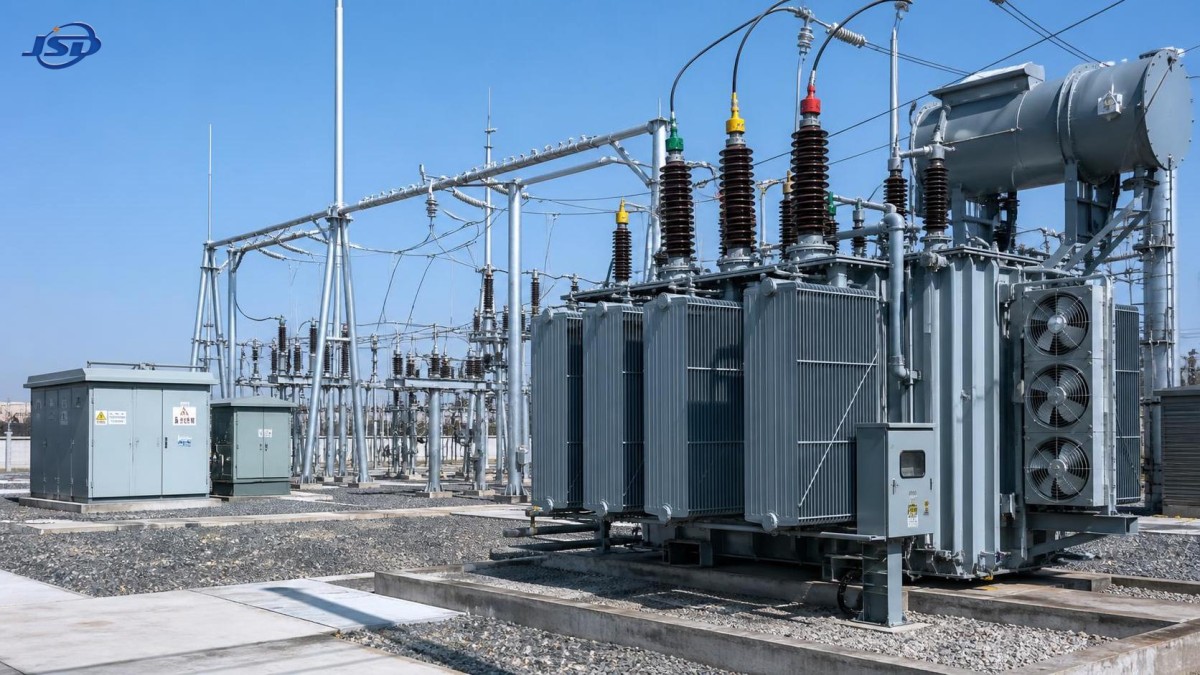

Um transformador de potência é geralmente associado à transferência de grandes blocos de energia em aplicações de geração, transmissão e subestações principais. Ele frequentemente conecta redes de alta tensão, eleva a tensão próximo a uma fonte geradora ou reduz a tensão de transmissão para um nível de subtransmissão ou distribuição primária. Essas unidades são normalmente selecionadas com base em aspectos do sistema: alta capacidade, capacidade de suportar curto-circuito, regulação de tensão, interconexão de rede e operação contínua sob condições exigentes de carga.

Um transformador de distribuição opera mais próximo do usuário final. Sua função é reduzir a eletricidade de média tensão para uma tensão adequada a edifícios comerciais, áreas residenciais, instalações públicas, cargas industriais menores ou equipamentos locais. Unidades montadas em postes, transformadores pedestal, subestações compactas e transformadores secos internos são formas comuns. Sua posição na rede significa que frequentemente são numerosos, geograficamente dispersos e expostos a condições ambientais locais que um grande transformador de subestação talvez nunca encontre.

Essa localização altera as prioridades de engenharia. Uma concessionária pode instalar apenas um número limitado de grandes transformadores de potência em subestações estratégicas, enquanto implanta muitos transformadores de distribuição em uma área de atendimento. Para os primeiros, as consequências de uma interrupção e a coordenação do sistema podem dominar a decisão. Para os últimos, perdas em vazio, praticidade de instalação, segurança pública, acesso para manutenção e consistência em toda a frota podem ter a mesma importância.

A Capacidade É Apenas Parte da Diferença

É comum descrever transformadores de potência como “grandes” e transformadores de distribuição como “pequenos”. Isso é útil de modo geral, mas tecnicamente incompleto. As classificações se sobrepõem em alguns projetos, especialmente onde subestações industriais ou instalações renováveis se situam entre os limites tradicionais de transmissão e distribuição local. A distinção mais confiável é a função do transformador dentro do sistema.

Pode-se esperar que um transformador de potência suporte uma transferência substancial de energia enquanto mantém condições de tensão aceitáveis nas redes conectadas. Sua configuração de comutador de taps, impedância, configuração dos enrolamentos, método de resfriamento, coordenação de isolamento e interfaces de proteção podem afetar o comportamento do sistema. Um comutador de taps sob carga pode ser fundamental para manter a tensão durante condições variáveis da rede. No entanto, ele também introduz requisitos de manutenção que precisam ser reconhecidos antecipadamente, em vez de serem tratados como um detalhe de aquisição.

As unidades de distribuição são frequentemente otimizadas para um serviço eficiente durante longos períodos energizados. Como muitas passam grande parte de sua vida conectadas, porém com baixa carga, a perda no núcleo pode ter considerável impacto no consumo de energia em nível de frota. A perda em carga também é importante, particularmente em áreas urbanas densas, parques industriais ou comunidades em rápido crescimento, mas o equilíbrio adequado depende do perfil de carga esperado. Uma unidade escolhida exclusivamente por um baixo preço de compra pode se tornar uma escolha cara se suas perdas não corresponderem adequadamente ao padrão operacional real.

É por isso que a potência nominal em kVA ou MVA não deve ser o ponto de partida e de chegada. Os avaliadores devem analisar a carga projetada, a temperatura ambiente, a altitude quando relevante, o conteúdo harmônico, futuras conexões e a política de sobrecarga permitida pela concessionária. Um transformador nominalmente adequado pode ter pouca margem prática se for esperado que o alimentador absorva carregamento de veículos elétricos, novas cargas de processo ou geração distribuída dentro de alguns anos.

Regulação de Tensão, Impedância e Desempenho em Falhas

A comparação entre transformadores de distribuição e de potência torna-se mais relevante quando se consideram a regulação de tensão e os níveis de falha. A impedância do transformador influencia tanto a queda de tensão sob carga quanto a corrente de curto-circuito disponível a jusante. Nem uma impedância muito baixa nem muito alta é automaticamente preferível. Baixa impedância pode melhorar a regulação de tensão, mas pode aumentar o esforço de falha sobre os equipamentos de manobra e cabos. Maior impedância pode ajudar a limitar a corrente de falha, mas pode produzir maior variação de tensão quando grandes cargas partem ou flutuam.

Em uma subestação de transmissão ou primária, a impedância deve ser coordenada com o estudo mais amplo da rede. A operação de transformadores em paralelo torna isso especialmente importante. Unidades com impedâncias ou ajustes de taps significativamente incompatíveis podem não compartilhar a carga como esperado, e a corrente circulante pode se tornar uma questão operacional real. A especificação deve definir a configuração pretendida para operação em paralelo, em vez de presumir que classificações semelhantes garantem compatibilidade.

Em um alimentador de distribuição, a preocupação pode ser mais local, mas não menos prática. Um transformador que atende motores, equipamentos de soldagem, britadores, bombas ou uma carga comercial de rápida variação pode sofrer quedas de tensão que não são evidentes a partir de valores de demanda média. Cargas geradoras de harmônicos acrescentam outra camada. O próprio transformador não “elimina” harmônicos; sua conexão de enrolamentos, impedância, projeto térmico e o estudo harmônico do sistema precisam ser considerados em conjunto. Quando essa análise é ignorada, o superaquecimento ou a baixa qualidade da tensão podem ser posteriormente atribuídos ao transformador, mesmo que o problema subjacente seja o ambiente de carga.

O Ambiente de Instalação Pode Alterar a Decisão sobre a Categoria do Transformador

O local de instalação frequentemente restringe as opções viáveis antes que o projeto elétrico final seja concluído. Um grande transformador de potência imerso em óleo exige atenção às dimensões de transporte, pontos de içamento, contenção de óleo, disposições de proteção contra incêndio, espaço livre para resfriamento, acesso para monitoramento e ao projeto civil do local. Uma unidade tecnicamente excelente ainda é uma escolha ruim para o projeto se não puder ser entregue pela rota rodoviária disponível ou mantida com segurança após a instalação.

Os transformadores de distribuição enfrentam um conjunto diferente de restrições. Uma unidade pedestal em uma área pública precisa de um invólucro adequado ao local e espaço livre suficiente para o trabalho com cabos. Uma unidade montada em poste deve ser compatível com as condições estruturais e ambientais do local. Instalações internas podem favorecer a construção a seco quando a gestão do risco de incêndio, a ventilação e o acesso ao edifício são considerações críticas. Não existe uma resposta universal entre projetos a óleo e a seco; os requisitos do projeto, as normas locais, o ciclo de serviço e a capacidade de manutenção determinam a solução de compromisso.

Ambientes especiais devem ser tratados como um dado de projeto, não como uma reflexão tardia. Locais de mineração, por exemplo, podem incluir espaços confinados, poeira, umidade, vibração e atmosferas potencialmente perigosas. Não se pode simplesmente presumir que um transformador de distribuição convencional de concessionária seja adequado porque a tensão e a capacidade parecem corretas. Equipamentos como umTransformador Antideflagrante para Mineração são avaliados em relação às condições específicas de segurança e instalação da mina, juntamente com os requisitos locais aplicáveis e todo o esquema de proteção.

Perdas, Resfriamento e a Realidade da Vida Útil

A eficiência do transformador é frequentemente discutida como se um único número resolvesse a questão. Não resolve. A perda no núcleo ocorre sempre que o transformador está energizado, enquanto a perda nos enrolamentos aumenta com a corrente de carga. Um transformador com baixa carga instalado em grande quantidade pode justificar atenção especial à perda em vazio. Um transformador de subestação altamente carregado pode exigir uma análise mais detalhada da perda em carga, do desempenho térmico, dos estágios de resfriamento e das premissas de carregamento de emergência.

O projeto de resfriamento é mais do que uma indicação na placa de identificação. Ele afeta a carga permitida, o desempenho acústico, as rotinas de manutenção, as necessidades de energia auxiliar e o comportamento durante altas temperaturas ambiente. Para um transformador de potência crítico, a disponibilidade do equipamento de resfriamento e a lógica de alarmes ou controle automático podem influenciar o risco operacional. Para uma instalação de distribuição compacta, uma configuração mais simples pode ser preferível se o regime de serviço não justificar complexidade adicional.

Os avaliadores técnicos também devem distinguir entre um transformador projetado para operar de forma confiável e um projetado para ser mantido no ambiente real do projeto. Pontos de coleta de amostras de óleo de difícil acesso, radiadores inacessíveis, configurações de terminais não padronizadas ou documentação incompleta podem tornar a manutenção de rotina desnecessariamente difícil. Essas deficiências tendem a aparecer anos após o comissionamento, quando a decisão original de aquisição é difícil de rever.

Um Caminho de Avaliação Mais Útil

Para projetos de concessionárias, geralmente é melhor começar pela função do sistema e avançar até a configuração do produto. Defina a tensão de origem e de recebimento, o método de aterramento, o perfil de carga, a expansão prevista, o nível de falha, os requisitos de operação em paralelo, as condições ambientais, a filosofia de proteção e os limites de instalação. Somente então a equipe deve comparar projetos de transformadores, materiais, opções de resfriamento, taps, acessórios e documentação do fornecedor.

Algumas perguntas revelam muitas lacunas de especificação:

• O transformador operará continuamente próximo à sua potência planejada ou permanecerá com baixa carga por longos períodos?
• Espera-se que a regulação de tensão ocorra localmente ou seja controlada a montante por outro transformador ou regulador?
• Os equipamentos de manobra a jusante podem suportar a corrente de falha associada à impedância selecionada?
• A futura geração renovável, as cargas de motores ou as cargas não lineares alterarão as premissas originais?
• A unidade pode ser transportada, instalada, testada, monitorada e mantida dentro das limitações físicas do local?

Essas perguntas se aplicam tanto a projetos que envolvem uma subestação de rede, uma instalação de fabricação, um corredor de infraestrutura ou uma conexão de energia distribuída. Elas também explicam por que um fabricante de transformadores competente precisa de mais do que capacidade de produção. A interpretação técnica, o controle do processo de fabricação, a gestão da qualidade e o serviço ágil afetam todos se o equipamento entregue corresponde à rede na qual será instalado.

A Jinshida Electric Power Technology Co., Ltd. aborda os equipamentos de transmissão e distribuição de energia com essa visão mais ampla do projeto: o desempenho elétrico confiável precisa ser sustentado por uma fabricação prática, controle de qualidade rigoroso e compreensão do regime de instalação. Para equipes de concessionárias e indústrias, o resultado útil não é apenas selecionar um transformador de potência ou de distribuição. É selecionar uma configuração que permaneça segura, eficiente, passível de manutenção e compatível com o sistema à medida que ele evolui.

A regra mais clara é simples: use um transformador de potência quando o projeto exigir transferência em grande escala e controle em nível de rede; use um transformador de distribuição quando a eletricidade precisar ser fornecida de forma eficiente e segura a cargas localizadas. Em seguida, teste essa regra em relação aos estudos reais da rede, às condições do local e à demanda futura. Essa verificação final é onde muitos projetos tecnicamente sólidos evitam correções dispendiosas posteriormente.
