Выбор трёхфазного трансформатора с медными обмотками для двигательных нагрузок и гармоник

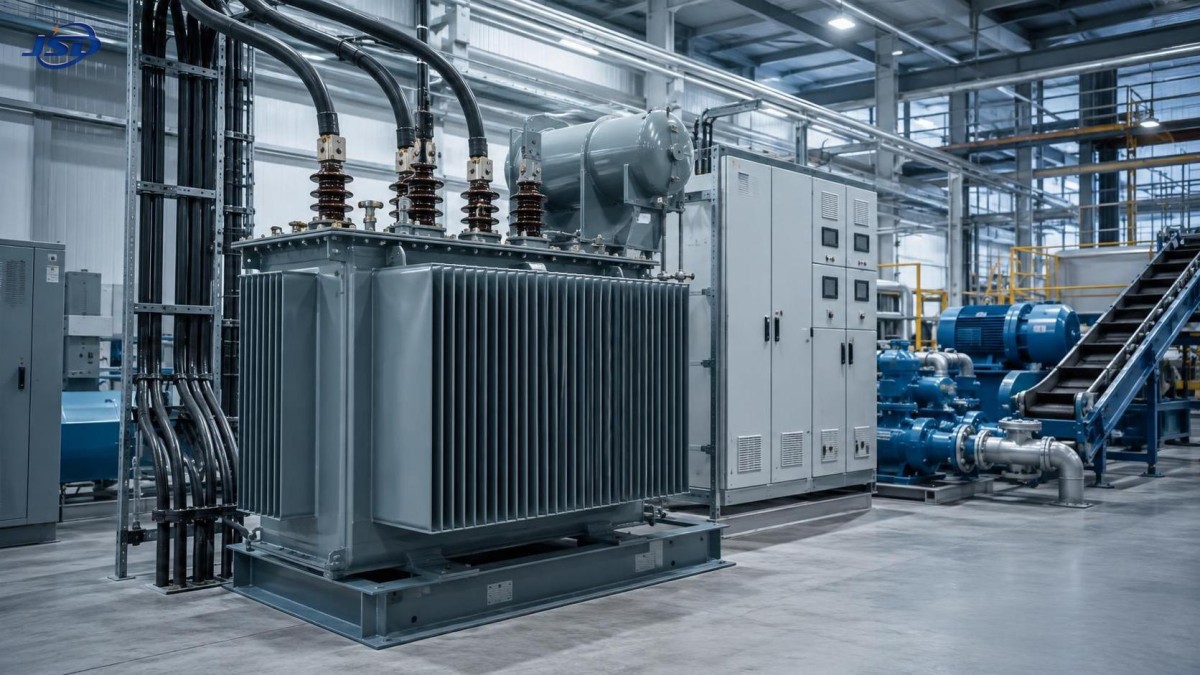

Трёхфазный трансформатор с медными обмотками может быть обоснованным выбором для установок с высокой долей электродвигательной нагрузки, однако сама по себе медь не делает трансформатор подходящим. Для проекта, питающего насосы, компрессоры, конвейеры, дробилки, оборудование HVAC или технологические приводы, при выборе необходимо учитывать способ запуска двигателей, частоту их циклической работы и наличие гармонических токов в системе из-за частотно-регулируемых приводов.

Поэтому первым решением является не выбор между «медью или алюминием» и не только определение «скольких кВА». Необходимо определить, соответствует ли спецификация трансформатора электрическому поведению подключённых нагрузок. Трансформатор, который кажется достаточно мощным в установившемся режиме, всё же может испытывать чрезмерное падение напряжения при пуске двигателей, повышенную температуру обмоток из-за гармоник или иметь недостаточный резерв для будущего расширения технологического процесса.

Для проектов, где важна доступность двигателей, медные обмотки часто оправданы, если полная конструкция также учитывает полное сопротивление, тепловые характеристики, схему соединения, координацию защит и рабочий режим. Они менее убедительны, когда трансформатор завышенного размера выбирается лишь для компенсации недостаточно проработанного исследования нагрузок.

Начните с режима работы двигателя, а не с паспортной таблички трансформатора

Нагрузки электродвигателей редко ведут себя как постоянный и предсказуемый спрос в кВт. Асинхронный двигатель, запускаемый прямым включением, может кратковременно потреблять ток, в несколько раз превышающий номинальный. Если несколько крупных двигателей запускаются почти одновременно, напряжение на вторичной стороне трансформатора может снизиться настолько, что другой двигатель не сможет разогнаться, контакторы отключатся или будут нарушены чувствительные системы управления на той же шине низкого напряжения.

Руководитель проекта должен запросить график двигательных нагрузок до утверждения мощности трансформатора. Как минимум, в нём должны быть указаны номинальная мощность каждого двигателя, способ пуска, пусковой ток, длительность пуска, рабочий цикл и последовательность возможного запуска основных двигателей. Ответ существенно различается для предприятия с одним крупным насосом с устройством плавного пуска и для системы с несколькими двигателями прямого пуска, перезапускаемыми после прерывания технологического процесса.

Рабочая нагрузка определяет базовый уровень. Пусковая потребность определяет, является ли этот уровень практически реализуемым.

• Пуск прямым включением создаёт наибольший риск пусковых токов и часто определяет оценку падения напряжения.
• Пуск по схеме «звезда—треугольник», через автотрансформатор или устройство плавного пуска может снизить линейный ток, хотя пусковой момент и требования технологического процесса также требуют проверки.
• Частотно-регулируемые приводы обычно уменьшают нагрузку при пуске двигателя, но создают гармонические токи и могут изменить тепловой режим трансформатора.
• Частые пуски, реверсы, противовключение или разгон нагрузок с высоким моментом инерции повышают важность термоциклирования и стабильности напряжения.

Распространённая ошибка — суммировать все установленные мощности двигателей, применить общий коэффициент спроса и выбрать ближайший доступный типоразмер трансформатора. Этот метод может не учитывать наиболее тяжёлый рабочий режим: например, запуск нагруженного конвейера, когда технологические насосы и вентиляционные вентиляторы уже работают. Напротив, он может привести к ненужному завышению мощности, если блокированная последовательность пуска исключает одновременные запуски. Исследование нагрузки должно описывать реальные режимы работы, включая условия перезапуска после нарушения электроснабжения.

Конструкция с медными обмотками хорошо поддерживает такой режим, поскольку медь обладает высокой электропроводностью и помогает контролировать потери в обмотках при компактном исполнении. Однако спецификация проекта всё равно должна требовать от производителя указания основы расчёта превышения температуры, потерь нагрузки, допуска по полному сопротивлению и допустимых условий нагрузки. «С медными обмотками» — это описание материала, а не полная гарантия пригодности для двигательной нагрузки.

Полное сопротивление определяет, получат ли двигатели достаточное напряжение для пуска

Полное сопротивление трансформатора является одним из наиболее значимых параметров в применениях с двигателями. Более высокое полное сопротивление ограничивает ток короткого замыкания, что может быть полезно для режима коммутационного оборудования и координации защит, но также увеличивает падение напряжения при высоком пусковом токе. Более низкое полное сопротивление улучшает поддержку напряжения на выводах двигателей, одновременно увеличивая доступный ток короткого замыкания ниже по сети.

Универсально правильного значения полного сопротивления не существует. Подходящий выбор зависит от мощности трансформатора, длины фидера и сечения проводников, мощности питающей сети, пускового тока двигателя, номиналов существующего коммутационного оборудования и допустимого падения напряжения для систем управления и других подключённых нагрузок. Трансформатор может хорошо работать на своих вторичных выводах, но всё же обеспечивать недостаточное напряжение на удалённом двигателе, поскольку полное сопротивление кабеля добавляется к падению.

По этой причине инженерная проверка должна оценивать весь путь от источника до двигателя, а не рассматривать трансформатор как изолированный компонент. Полезное исследование обычно включает вклад вышестоящей сети, полное сопротивление трансформатора, конфигурацию шины низкого напряжения, полное сопротивление основных фидеров и профиль напряжения во время выявленных сценариев пуска.

Не решайте каждую проблему падения напряжения заданием минимально возможного полного сопротивления трансформатора. Это может перенести проблему на низковольтный распределительный щит, автоматические выключатели, шины и настройки защитных устройств. Лучший результат обеспечивает согласованная конструкция, в которой трансформатор, способ пуска и распределительное оборудование выбираются совместно.

Для распределительного применения 33 kV—400 V, питающего промышленную низковольтную сеть, масляный силовой распределительный трансформатор 33kV представляет пример параметров, которые следует рассматривать совместно: диапазон мощности, варианты переключения ответвлений без возбуждения, сопротивление короткого замыкания, материал обмоток, потери и пределы перегрузки. Указанное сопротивление 6.5%, например, полезно только после его проверки по расчёту пуска двигателей и ограничениям уровня короткого замыкания в нижестоящей сети.

Гармоники изменяют тепловой расчёт

Если двигатели управляются частотно-регулируемыми приводами, трансформатор не следует выбирать только по току нагрузки основной частоты. Входные каскады приводов могут потреблять несинусоидальный ток. Эти гармоники увеличивают потери в обмотках и конструктивных элементах и могут повысить температуру трансформатора выше уровня, предполагаемого обычным расчётом синусоидальной нагрузки.

Практический вопрос заключается не в том, есть ли на объекте «какие-либо приводы». Важно, какая доля нагрузки трансформатора является нелинейной, какая топология приводов используется, предусмотрено ли подавление гармоник и изменяется ли нагрузка приводов в зависимости от режима работы. Небольшое количество приводов с малой нагрузкой может незначительно влиять на трансформатор в целом. Распределительная шина, обслуживающая множество активных выпрямительных нагрузок, шестипульсных приводов, систем UPS или другого силового электронного оборудования, требует более тщательной оценки.

В закупочной документации следует запросить ожидаемый спектр гармоник или, если он ещё недоступен, реалистичную оценку доли нелинейной нагрузки и конфигурации приводов. Это позволяет производителю и проектировщику электрической части оценить дополнительные вихретоковые и добавочные потери, необходимость снижения номинальной мощности, нагрузку нейтрали там, где это применимо, а также потребность в конструкции с повышенной устойчивостью к гармоникам.

Медные обмотки могут обеспечивать преимущество по тепловым характеристикам и потерям, но не устраняют нагрев от гармоник. Трансформатор с медными обмотками и обычной тепловой конструкцией всё равно может быть перегружен нагрузкой с высоким содержанием гармоник. В спецификации следует явно указывать режим гармонической нагрузки, а не предполагать, что материал проводника компенсирует этот риск.

Группа соединения также заслуживает внимания. Обмотки, соединённые в треугольник, могут обеспечивать путь циркуляции для некоторых гармонических составляющих, кратных трём, и помогать предотвращать их передачу в вышестоящую сеть. Эта характеристика может быть полезной, но она не заменяет анализ гармоник, фильтры, линейные реакторы, активные входные каскады или правильно выбранное приводное оборудование. Требуемая группа соединения должна соответствовать требованиям к заземлению, защите, параллельной работе и управлению гармониками для конкретной сети.

Резерв мощности следует основывать на тепловых условиях и рабочих сценариях

Проектные группы часто запрашивают простой процент резерва мощности. Фиксированный процент удобен для бюджетной оценки, но является слабым правилом для окончательного выбора. Резерв мощности должен учитывать ожидаемый рост нагрузки, температуру окружающей среды, режим пуска двигателей, содержание гармоник, философию резервирования и последствия отключения.

Непрерывная работа близко к пределу паспортной мощности может быть допустимой при определённых условиях, но оставляет мало возможностей для изменений технологического процесса или нестандартных режимов. С другой стороны, трансформатор завышенной мощности создаёт более высокие потери холостого хода в течение всего времени нахождения под напряжением. Для установок, непрерывно работающих при низкой нагрузке, это может быть важнее кратковременного пикового режима.

Различие между потерями холостого хода и потерями нагрузки важно для экономики проекта. Потери холостого хода возникают всякий раз, когда трансформатор находится под напряжением. Потери нагрузки растут с током и особенно важны в сильно нагруженных системах с интенсивной двигательной нагрузкой. Поэтому технически обоснованное сравнение использует ожидаемый годовой профиль нагрузки, а не только цену покупки или единственное заявленное значение КПД.

Кратковременную перегрузочную способность также следует рассматривать осторожно. Некоторые масляные конструкции с медными катушками могут допускать временную нагрузку выше номинальной мощности при установленных температурных ограничениях. Это может быть полезно для управляемых пиковых событий или работы в аварийном режиме, но не является обычным рабочим резервом. Температура масла, условия горячей точки обмотки, температура окружающей среды, продолжительность нагрузки и предшествующая тепловая история влияют на допустимый режим. Построение нормального рабочего цикла вокруг аварийной перегрузочной способности сокращает резерв срока службы изоляции и скрывает необходимость достаточной установленной мощности.

Вопросы, на которые необходимо ответить до выпуска спецификации

• Какова максимальная одновременная рабочая нагрузка, выраженная как в kVA, так и в kW?
• Какой двигатель создаёт наиболее тяжёлый пуск и какие другие нагрузки подключены в этот момент?
• Какое падение напряжения двигатель, система управления и технологический процесс могут безопасно выдержать?
• Какой процент нагрузки питается через VFD, выпрямители, оборудование UPS или другие нелинейные устройства?
• Какой диапазон полного сопротивления трансформатора допустим после исследований уровня короткого замыкания и пуска двигателей?
• Будет ли трансформатор работать непрерывно, подвергаться интенсивным циклам или длительно оставаться с малой нагрузкой?
• Предназначена ли будущая мощность для известного оборудования или представляет собой неопределённый резерв на непредвиденные случаи?

Масляная изоляция и условия площадки также влияют на выбор

Для наружных подстанций и распределительных задач большей мощности масляные трансформаторы часто выбирают благодаря их охлаждающей способности и отработанному подходу к эксплуатации. Выбор изолирующей жидкости, схема удержания проливов, требования пожарной безопасности, доступ для осмотра и условия окружающей среды следует определить на раннем этапе. Вариант с растительным маслом, такой как FR3, может быть актуален, если проект уделяет особое внимание температуре вспышки или экологическим аспектам, но его применение следует оценивать вместе с полной конструкцией трансформатора и площадки, а не рассматривать как универсальное улучшение.

Детали физической установки могут стать эксплуатационными ограничениями. В планировке подстанции необходимо предусмотреть зазоры для охлаждения, доступ к кабельным окончаниям, радиаторам, подъёму, осмотру и будущей замене. Агрегат, установленный слишком близко к стенам или размещённый в закрытом пространстве без достаточной вентиляции, может потерять тепловой резерв, заложенный при выборе. Если производитель указывает минимальное расстояние до стены, строительная планировка должна сохранять его, а не пытаться высвободить пространство во время строительства.

Ответвления без возбуждения подходят там, где корректировки питающего напряжения требуются редко и могут выполняться во время планового отключения. Они не компенсируют быстрые изменения напряжения, вызванные пусками двигателей или быстро меняющимися нагрузками. Если проект зависит от частого регулирования напряжения для поддержания условий технологического процесса, стратегию управления напряжением следует пересмотреть, а не ожидать от трансформатора NLTC выполнения функции регулирования под нагрузкой.

Что требовать от поставщиков

Сопоставимое коммерческое предложение требует большего, чем номинал в kVA и заявление о медных обмотках. Запрашивайте гарантированные значения потерь холостого хода, потерь нагрузки, полного сопротивления, коэффициента трансформации и диапазона ответвлений, класса изоляции, превышения температуры, системы охлаждения и применимых стандартов испытаний. Если режим двигательной нагрузки или гармоники существенны, укажите требуемые рабочие предпосылки в запросе и попросите поставщиков обозначить любое снижение номинальной мощности, корректировку конструкции или ограничение.

Механическая прочность при коротком замыкании также заслуживает внимания в промышленных системах со значительным доступным током короткого замыкания. Смещение обмоток под действием сил короткого замыкания может вызвать повреждения, неочевидные при вводе в эксплуатацию, но снижающие долгосрочную надёжность. Конструкция трансформатора, аварийный режим, время отключения защитой и координация коммутационного оборудования должны соответствовать расчётному уровню короткого замыкания системы.

Заводские приёмо-сдаточные испытания подтверждают важные базовые характеристики, однако их следует рассматривать вместе с проектными данными. Проектная группа должна подтвердить, что испытанная и гарантированная конфигурация соответствует заказанным напряжению, группе соединения, полному сопротивлению, схеме ответвлений, классу охлаждения и материалу обмоток. Замены, выполненные для соблюдения сроков поставки, могут изменить потери, полное сопротивление, габариты или тепловые характеристики способами, важными для установки с приводом от двигателей.

Таким образом, выбор трёхфазного трансформатора с медными обмотками для двигательных нагрузок является согласованным электротехническим решением. Медь может способствовать эффективной и надёжной конструкции обмоток, особенно при тяжёлых нагрузках. Окончательная спецификация оправдывает свою ценность, когда подтверждает, что трансформатор будет поддерживать пригодное для использования напряжение при пусках, оставаться в тепловых пределах при гармонической нагрузке, соответствовать уровню короткого замыкания и сохранять достаточную мощность для рабочего плана, который проект фактически будет реализовывать.
