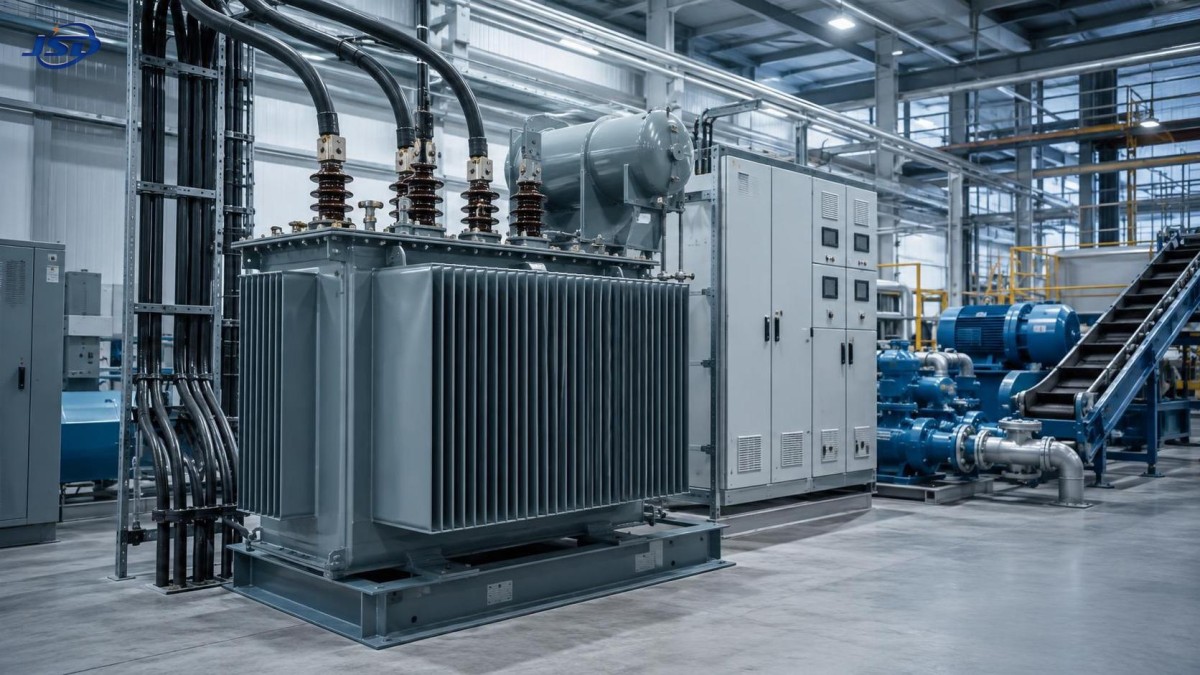

Escolha de um Transformador Trifásico com Enrolamento de Cobre para Cargas de Motores e Harmônicos

Um transformador trifásico com enrolamentos de cobre pode ser uma escolha adequada para instalações com grande presença de motores, mas o cobre por si só não torna o transformador apropriado. Para um projeto que alimenta bombas, compressores, transportadores, britadores, instalações HVAC ou acionamentos de processo, a seleção deve considerar como os motores partem, com que frequência operam em ciclos e se os acionamentos de velocidade variável estão introduzindo corrente harmônica no sistema.

Portanto, a primeira decisão não é “cobre ou alumínio”, nem simplesmente “quantos kVA”. É verificar se o transformador foi especificado de acordo com o comportamento elétrico das cargas conectadas. Um transformador que parece ter capacidade adequada em condições de regime permanente ainda pode sofrer queda excessiva de tensão durante as partidas dos motores, temperatura elevada dos enrolamentos devido a harmônicas ou margem insuficiente para futura expansão do processo.

Para projetos em que a disponibilidade dos motores é importante, os enrolamentos de cobre geralmente se justificam quando o projeto completo também aborda impedância, desempenho térmico, configuração de ligação, coordenação de proteção e perfil de operação. Eles são menos convincentes quando o transformador é superdimensionado apenas para compensar um estudo de carga pouco claro.

Comece pelo regime de trabalho dos motores, não pela placa de identificação do transformador

As cargas de motores raramente se comportam como uma demanda de kW constante e previsível. Um motor de indução com partida direta pode consumir várias vezes sua corrente nominal durante um curto período. Se vários motores grandes partirem quase ao mesmo tempo, a tensão secundária do transformador pode cair o suficiente para impedir a aceleração de outro motor, provocar a desenergização de contatores ou perturbar controles sensíveis no mesmo barramento de baixa tensão.

Um gerente de projeto deve solicitar a lista de motores antes de aprovar a capacidade do transformador. No mínimo, ela deve identificar a potência nominal de cada motor, o método de partida, a corrente de partida, a duração da partida, o ciclo de trabalho e a sequência em que os motores principais podem partir. A resposta muda significativamente entre uma planta com uma bomba grande em partida suave e um sistema com vários motores de partida direta reiniciando após uma interrupção do processo.

A carga em operação estabelece a base. A demanda de partida determina se essa base é operacionalmente viável.

• Partida direta gera a maior exposição à corrente de irrupção e frequentemente determina a avaliação de queda de tensão.
• Partida estrela-triângulo, por autotransformador ou por partida suave pode reduzir a corrente de linha, embora o torque de partida e os requisitos do processo ainda precisem ser analisados.
• Inversores de frequência normalmente reduzem o esforço de partida do motor, mas introduzem corrente harmônica e podem alterar o regime térmico do transformador.
• Partidas frequentes, reversões, frenagem por contracorrente ou aceleração de alta inércia aumentam a importância dos ciclos térmicos e da estabilidade de tensão.

Um erro comum é somar todas as potências instaladas dos motores, aplicar um fator de diversidade genérico e selecionar o próximo tamanho de transformador disponível. Esse método pode não considerar a condição operacional mais crítica: por exemplo, um transportador carregado partindo enquanto as bombas de processo e os ventiladores de ventilação já estão funcionando. Por outro lado, pode resultar em superdimensionamento desnecessário quando uma sequência de partida intertravada impede partidas simultâneas. O estudo de carga deve descrever os modos reais de operação, incluindo as condições de reinicialização após uma perturbação no fornecimento.

A construção com enrolamentos de cobre atende bem a esse regime porque o cobre oferece alta condutividade elétrica e pode ajudar a controlar as perdas nos enrolamentos em um projeto compacto. Ainda assim, a especificação do projeto deve exigir que o fabricante informe a base de elevação de temperatura, as perdas em carga, a tolerância de impedância e as premissas de carregamento permitidas. “Enrolado em cobre” é uma descrição de material, não uma garantia completa para o regime de motores.

A impedância determina se os motores recebem tensão suficiente para partir

A impedância do transformador é um dos valores mais importantes em uma aplicação com motores. Uma impedância mais elevada limita a corrente de falta, o que pode ajudar no regime do conjunto de manobra e na coordenação de proteção, mas também aumenta a queda de tensão sob alta corrente de partida. Uma impedância menor melhora o suporte de tensão nos terminais do motor, ao mesmo tempo que aumenta a corrente de falta disponível a jusante.

Não existe um valor de impedância universalmente correto. A escolha adequada depende da capacidade do transformador, do comprimento do alimentador e da seção dos condutores, da robustez da fonte da concessionária, da corrente de partida do motor, das classificações do conjunto de manobra existente e da queda de tensão aceitável para controles e outras cargas conectadas. Um transformador pode apresentar bom desempenho em seus terminais secundários, mas ainda deixar tensão insuficiente em um motor distante porque a impedância do cabo se soma à queda.

Por esse motivo, a análise de engenharia deve avaliar todo o percurso da fonte ao motor, em vez de tratar o transformador como um componente isolado. Um estudo útil normalmente inclui a contribuição da rede a montante, a impedância do transformador, a configuração do barramento de baixa tensão, a impedância dos principais alimentadores e o perfil de tensão durante os cenários de partida identificados.

Não resolva toda preocupação com queda de tensão especificando a menor impedância possível para o transformador. Isso pode transferir o problema para o quadro de baixa tensão, disjuntores, barramentos e ajustes dos dispositivos de proteção. O melhor resultado é um projeto coordenado, no qual o transformador, o método de partida e o equipamento de distribuição são selecionados em conjunto.

Para uma aplicação de distribuição de 33 kV para 400 V que alimenta uma rede industrial de baixa tensão, oTransformador de Distribuição de Potência Imerso em Óleo de 33 kV fornece um exemplo dos parâmetros que devem ser analisados em conjunto: faixa de capacidade, opções de derivações sem carga, impedância de curto-circuito, material dos enrolamentos, perdas e limites de sobrecarga. Uma impedância declarada de 6,5%, por exemplo, só é útil após ser verificada em relação ao cálculo de partida dos motores e às restrições de nível de falta a jusante.

As harmônicas alteram o cálculo térmico

Quando os motores são controlados por inversores de frequência, o transformador não deve ser selecionado apenas com base na corrente de carga na frequência fundamental. As entradas dos inversores podem consumir corrente não senoidal. Essas harmônicas aumentam as perdas nos enrolamentos e nas partes estruturais, podendo elevar a temperatura do transformador além do que sugere um cálculo convencional para carga senoidal.

A questão prática não é se a instalação possui “alguns inversores”. É qual parcela da carga do transformador é não linear, qual topologia de inversor é utilizada, se há mitigação de harmônicas e se a carga dos inversores muda conforme o modo de operação. Um pequeno número de inversores levemente carregados pode ter pouco efeito no transformador como um todo. Um barramento de distribuição que atende muitas cargas de retificadores ativos, inversores de seis pulsos, sistemas UPS ou outros equipamentos de eletrônica de potência requer uma avaliação mais cuidadosa.

O pacote de aquisição deve solicitar o espectro harmônico previsto ou, quando ele ainda não estiver disponível, uma estimativa realista da parcela de carga não linear e da configuração dos inversores. Isso permite que o fabricante e o projetista elétrico avaliem perdas adicionais por correntes parasitas e de Foucault, necessidades de redução de capacidade, carregamento do neutro quando aplicável e qualquer requisito de um projeto aprimorado para serviço com harmônicas.

Os enrolamentos de cobre podem oferecer uma vantagem em termos de desempenho térmico e perdas, mas não eliminam o aquecimento por harmônicas. Um transformador com enrolamentos de cobre e projeto térmico convencional ainda pode ser sobrecarregado por uma carga rica em harmônicas. A especificação deve tornar explícito o regime harmônico, em vez de presumir que o material do condutor absorve o risco.

O grupo vetorial de ligação também merece atenção. Enrolamentos em triângulo podem fornecer um caminho de circulação para determinados componentes harmônicos de sequência tripla e ajudar a impedir sua transferência para o sistema a montante. Essa característica pode ser útil, mas não substitui análise harmônica, filtros, reatores de linha, front ends ativos ou equipamentos de acionamento corretamente selecionados. O grupo vetorial necessário deve seguir os requisitos de aterramento, proteção, operação em paralelo e gerenciamento de harmônicas da rede específica.

A margem de capacidade deve ser baseada no calor e nos cenários operacionais

As equipes de projeto frequentemente solicitam uma porcentagem simples de capacidade de reserva. Uma porcentagem fixa é conveniente para uma estimativa orçamentária, mas é fraca como regra de seleção final. A margem de capacidade deve refletir o crescimento esperado da carga, as condições ambiente, o regime de partida dos motores, o conteúdo harmônico, a filosofia de redundância e as consequências de uma interrupção.

O carregamento contínuo próximo ao limite da placa de identificação pode ser aceitável em condições definidas, mas deixa pouca margem para alterações do processo ou regimes anormais. Por outro lado, um transformador superdimensionado gera maiores perdas em vazio durante toda a sua vida energizada. Para instalações que operam continuamente com baixa carga, isso pode ser mais relevante do que um breve intervalo de carga de pico.

A distinção entre perdas em vazio e perdas em carga é importante na economia do projeto. As perdas em vazio ocorrem sempre que o transformador está energizado. As perdas em carga aumentam com a corrente e tornam-se especialmente relevantes em sistemas muito carregados e intensivos em motores. Portanto, uma comparação tecnicamente sólida utiliza o perfil anual de carga esperado, em vez de considerar apenas o preço de compra ou uma única alegação de eficiência.

A capacidade de sobrecarga de curta duração também deve ser tratada com cuidado. Alguns projetos imersos em óleo com bobinas de cobre podem permitir carregamento temporário acima da capacidade nominal sob limites de temperatura definidos. Isso pode ser útil para eventos de pico gerenciados ou operação de contingência, mas não constitui uma margem operacional rotineira. A temperatura do óleo, as condições de ponto quente dos enrolamentos, a temperatura ambiente, a duração do carregamento e o histórico térmico anterior afetam o que é aceitável. Basear um ciclo de trabalho normal na capacidade de sobrecarga de emergência reduz a margem de vida útil do isolamento e obscurece a necessidade de capacidade instalada adequada.

Perguntas que devem ser respondidas antes da emissão da especificação

• Qual é a carga máxima simultânea em operação, expressa em kVA e também em kW?
• Qual motor produz a partida mais exigente e quais outras cargas estão conectadas nesse momento?
• Que queda de tensão o motor, o sistema de controle e o processo podem tolerar com segurança?
• Que porcentagem da carga é alimentada por VFDs, retificadores, equipamentos UPS ou outros dispositivos não lineares?
• Qual faixa de impedância do transformador é aceitável após os estudos de nível de falta e partida de motores?
• O transformador operará continuamente, terá ciclos intensos ou permanecerá levemente carregado por longos períodos?
• A capacidade futura é destinada a equipamentos conhecidos ou representa uma reserva de contingência indefinida?

O isolamento em óleo e as condições do local também afetam a escolha

Para subestações externas e maiores demandas de distribuição, transformadores imersos em óleo são frequentemente selecionados por sua capacidade de refrigeração e abordagem de manutenção consolidada. A escolha do líquido isolante, a disposição de contenção, os requisitos de segurança contra incêndio, o acesso para inspeção e as condições ambientais devem ser definidos antecipadamente. Uma opção de óleo vegetal como FR3 pode ser relevante quando o projeto dá ênfase especial ao ponto de combustão ou a considerações ambientais, mas seu uso deve ser avaliado com o projeto completo do transformador e do local, em vez de ser tratado como uma melhoria universal.

Os detalhes da instalação física podem se tornar restrições operacionais. O espaço livre para refrigeração, acesso às terminações dos cabos, radiadores, içamento, inspeção e futura substituição precisa ser incluído no layout da subestação. Uma unidade instalada muito próxima a paredes ou fechada sem ventilação adequada pode perder a margem térmica considerada durante a seleção. Quando o fabricante especifica uma distância mínima da parede, o layout civil deve preservá-la em vez de tentar recuperar espaço durante a construção.

As derivações sem carga são adequadas quando os ajustes da tensão de alimentação são pouco frequentes e podem ser realizados durante um isolamento planejado. Elas não corrigem variações rápidas de tensão causadas por partidas de motores ou cargas que variam rapidamente. Se o projeto depende de regulação frequente de tensão para manter as condições de processo, a estratégia de controle de tensão deve ser reconsiderada, em vez de esperar que um transformador NLTC execute uma função de regulação sob carga.

O que exigir dos fornecedores

Uma proposta comparável exige mais do que uma classificação em kVA e uma declaração de que os enrolamentos são de cobre. Solicite valores garantidos para perdas em vazio, perdas em carga, impedância, relação de tensão e faixa de derivações, classe de isolamento, elevação de temperatura, sistema de refrigeração e normas de ensaio aplicáveis. Quando o regime dos motores ou as harmônicas forem relevantes, informe as premissas operacionais exigidas na consulta e peça aos fornecedores que identifiquem qualquer redução de capacidade, ajuste de projeto ou limitação.

A resistência mecânica ao curto-circuito também merece atenção em sistemas industriais com corrente de falta disponível substancial. O deslocamento dos enrolamentos provocado pelas forças de falta pode causar danos que não são evidentes durante o comissionamento, mas enfraquecem a confiabilidade de longo prazo. O projeto do transformador, o regime de falta, o tempo de eliminação da proteção e a coordenação do conjunto de manobra devem estar alinhados ao nível de curto-circuito calculado do sistema.

Os ensaios de rotina em fábrica verificam importantes características básicas, mas devem ser analisados juntamente com os dados de projeto. Uma equipe de projeto deve confirmar que a configuração ensaiada e garantida corresponde à tensão solicitada, ao grupo vetorial, à impedância, à disposição das derivações, à classe de refrigeração e ao material dos enrolamentos. Substituições feitas para cumprir prazos de entrega podem alterar perdas, impedância, dimensões ou desempenho térmico de maneiras relevantes para uma instalação acionada por motores.

A seleção de um transformador trifásico com enrolamentos de cobre para cargas de motores é, portanto, uma decisão elétrica coordenada. O cobre pode contribuir para um projeto de enrolamentos eficiente e robusto, especialmente quando o carregamento é exigente. A especificação final demonstra seu valor quando comprova que o transformador manterá uma tensão utilizável durante as partidas, permanecerá dentro dos limites térmicos sob regime harmônico, coordenará com o nível de falta e reterá capacidade suficiente para o plano operacional que o projeto realmente executará.
