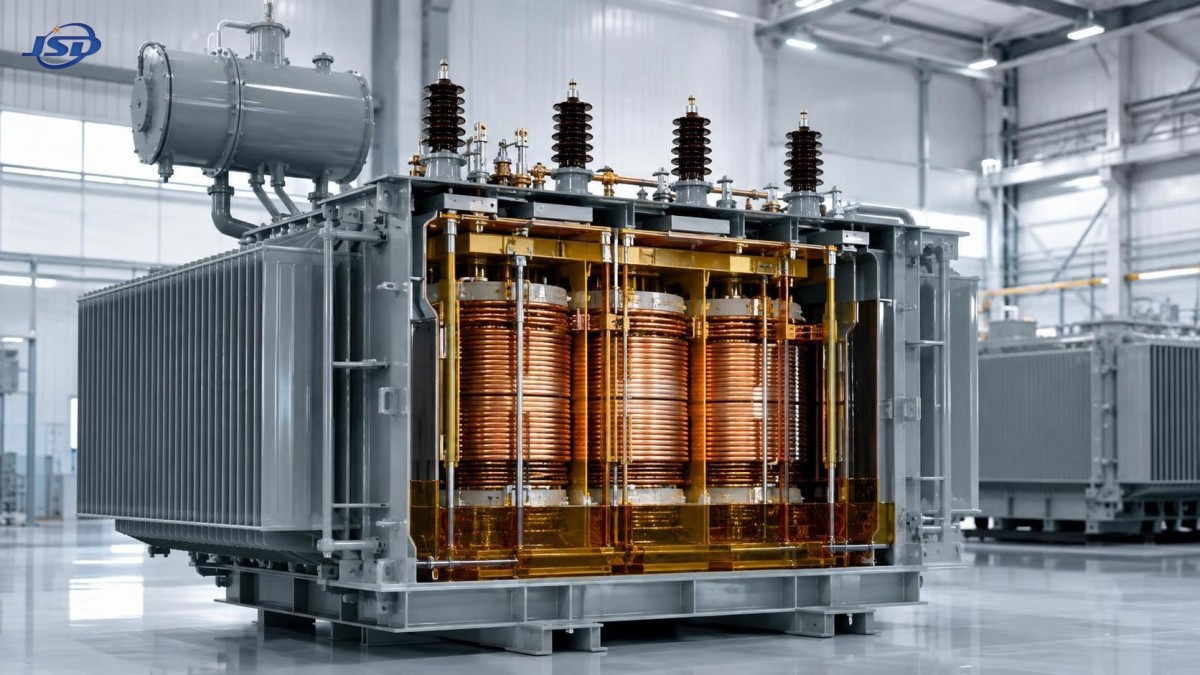

Как медные обмотки улучшают теплоотвод при непрерывной работе с высокой нагрузкой

Медные обмотки улучшают тепловые характеристики при длительной высокой нагрузке главным образом за счёт снижения сопротивления обмотки. При меньшем сопротивлении при том же токе возникают меньшие потери нагрузки, поэтому от катушки, изоляции, масла, бака и окружающего воздуха требуется отводить меньше тепла. Это важно, поскольку температура обмотки определяется не только электрическими потерями. Она является результатом тепловыделения, доступных путей теплопередачи, охлаждающей среды, температуры окружающей среды и продолжительности нагрузки.

Для трансформатора, работающего при устойчивой большой нагрузке, соответствующие потери обычно выражаются какI²R. Ток возрастает с нагрузкой, а возникающие резистивные потери увеличиваются пропорционально квадрату тока. Поэтому даже умеренное увеличение тока может вызвать непропорционально большой рост тепловыделения. Медь не устраняет эту зависимость, но её сравнительно низкое электрическое удельное сопротивление уменьшает исходное значение R. При надлежащем сечении проводника и конструкции обмотки катушка выделяет меньше тепла в заданной рабочей точке, чем альтернатива с более высоким сопротивлением.

Тепло возникает внутри проводника

Обмотки трансформатора представляют собой плотно расположенные проводники, разделённые изоляцией и собранные вокруг сердечника. Тепло, выделяемое во внутреннем витке, должно пройти через материал проводника, изоляционные слои, масляные каналы или воздушные проходы и внешнюю систему охлаждения, прежде чем достигнет окружающей среды. Наиболее горячая точка часто находится внутри обмотки, а не на поверхности бака. Бак, который кажется лишь умеренно тёплым, не доказывает, что температура горячей точки обмотки находится в допустимом диапазоне.

Медь обладает высокой теплопроводностью наряду с низким электрическим сопротивлением. Тепло, выделяемое в медном проводнике, легче распространяется вдоль и поперёк проводника, уменьшая значительные локальные перепады температуры в правильно спроектированной катушке. Это способствует более равномерному тепловому полю, особенно там, где плотность тока высока или несколько слоёв обмотки плотно уложены. Равномерность важна, поскольку старение изоляции определяется наиболее горячей локальной областью, а не средней температурой масла.

Преимущество зависит от геометрии проводника. Медная обмотка с недостаточным сечением всё равно имеет высокую плотность тока и может перегреваться. И наоборот, проводник с достаточным сечением, но плохими путями охлаждения, может удерживать тепло во внутренних слоях. Поэтому медь является частью тепловой системы, а не заменой достаточных каналов, конструкции изоляции, циркуляции масла, мощности радиаторов или монтажных зазоров.

Сопротивление, температура и эффект обратной связи

Сопротивление меди увеличивается с повышением температуры. При длительной нагрузке это создаёт петлю обратной связи: ток вызывает потери в проводнике, потери в проводнике повышают температуру обмотки, а более тёплая медь имеет большее сопротивление. Это увеличение предсказуемо, но становится важным, когда тепловой запас уже ограничен. Конструкция с более низким начальным сопротивлением имеет больший запас до того, как эта обратная связь добавит существенные дополнительные потери.

При стабильной нагрузке тепловыделение и теплоотвод со временем приближаются к равновесию. Окончательная температура достигается не сразу. Масляные агрегаты обладают тепловой инерцией, поэтому температура может продолжать расти после того, как электрическая нагрузка перестала увеличиваться. Кратковременные показания, снятые вскоре после изменения нагрузки, могут поэтому недооценивать конечную температуру обмотки и масла. Непрерывную работу при высокой нагрузке следует оценивать по временно-температурной характеристике, а не по единственному мгновенному измерению.

Испытания сопротивления обмоток полезны для сравнения фаз и выявления аномальных соединений, однако сами по себе не позволяют подтвердить тепловое поведение при рабочей нагрузке. Значения испытаний обычно приводятся к эталонной температуре. Низкое приведённое сопротивление указывает на эффективные характеристики проводника, но результат в эксплуатации также зависит от фактического тока нагрузки, условий охлаждения, расположения обмотки и температуры изоляционной жидкости или окружающего воздуха.

Размер проводника часто важнее маркировки материала

Выражениетрансформатор с высокоэффективной медной обмоткой имеет смысл только тогда, когда оно отражает полную конструкцию обмотки. Медь позволяет создать компактную обмотку для заданного целевого сопротивления, но чрезмерная компактность может уменьшить пространство для охлаждающих каналов. Наилучшая компоновка обеспечивает баланс между электрическим сопротивлением, механической прочностью, диэлектрическими зазорами, циркуляцией масла и теплоотводом от внутренних секций катушки.

Плотность тока является практическим показателем, поскольку связывает сечение проводника с передаваемым током. Чрезмерная плотность тока концентрирует потери I²R в меньшем объёме проводника. В течение длительного периода высокой нагрузки внутренняя обмотка низкого напряжения может стать тепловым ограничением, поскольку она несёт большой ток и может располагаться там, где отвод тепла менее прямой. Обмотки высокого напряжения проводят меньший ток, но их проводники меньшего размера, изоляционная конструкция и положение в обмоточном узле также требуют внимания.

Большее сечение меди снижает сопротивление, но также изменяет размеры катушки и механические усилия. Конструкторы должны сохранять масляные каналы и изоляционные расстояния, а не просто заполнять всё доступное пространство дополнительным проводником. Уменьшение площади каналов может ограничить естественную циркуляцию масла; тогда снижение электрических потерь может частично компенсироваться ухудшением теплоотдачи. Существенным сравнением является ожидаемая температура горячей точки при заданном профиле нагрузки, а не только масса проводника.

Как тепло отводится от медной обмотки масляного трансформатора

В масляном трансформаторе медь передаёт тепло через поверхностную изоляцию в изоляционную жидкость. Нагретое масло становится менее плотным и поднимается, а более холодное масло опускается, заменяя его. Эта естественная циркуляция переносит тепло к стенкам бака и радиаторам. Эффективность охлаждения снижается, когда поток масла затруднён, уровень масла неподходящий, радиаторы загрязнены или окружающее пространство препятствует эффективной конвекции.

Каналы обмотки — это специально предусмотренные проходы, направляющие масло через зоны тепловыделения. Их компоновка особенно важна при длительной высокой нагрузке. Радиальные каналы сокращают путь тепла от слоёв проводника к движущемуся маслу. Осевые каналы обеспечивают вертикальный поток через структуру обмотки. Обмотка с приемлемой средней температурой, но неравномерно распределённой циркуляцией всё же может иметь горячую область в ограниченном участке.

Состояние масла также влияет на путь теплоотвода. Влага, продукты окисления и взвешенные загрязнения могут ухудшать диэлектрическое состояние и препятствовать теплопередаче через поверхности. Эти проблемы не всегда вызывают немедленный сигнал тревоги по температуре, однако уменьшают запас при последующем событии высокой нагрузки. Повышение температуры масла, вызванное ухудшением охлаждения, не следует считать проблемой материала обмотки. Причиной могут быть внешнее загрязнение радиатора, ограниченный поток воздуха, неподходящее состояние масла, отказ компонента охлаждения или длительная нагрузка выше расчётной тепловой точки.

Разграничение схожих температурных симптомов

Несколько условий могут вызвать высокую температуру верхних слоёв масла, но они требуют разных действий. Медные обмотки снижают потери нагрузки, тогда как потери в сердечнике в основном зависят от конструкции сердечника и условий возбуждения. Если температура остаётся повышенной в периоды малой нагрузки или возрастает после изменения напряжения без сопоставимого увеличения тока, проблема может быть не связана с потерями в обмотке. Постоянный рост температуры при нормальном токе также может указывать на плохое охлаждение, а не на недостаточный размер проводника.

Инфракрасный контроль полезен для доступных выводов, вводов, кабельных соединений, коллекторов радиаторов и поверхностей бака, однако он не позволяет непосредственно увидеть горячую точку внутренней обмотки. Внешняя поверхность, кажущаяся холодной, может сочетаться с высокой внутренней температурой, если путь теплоотвода ограничен. Индикаторы температуры, история нагрузки, анализ растворённых газов, где применимо, и записи электрических испытаний обеспечивают более полную основу для оценки внутреннего теплового состояния.

Эксплуатация при высокой нагрузке требует профиля нагрузки, а не только данных шильдика

Номинальная мощность на шильдике является установленным тепловым рейтингом при заданных условиях. Она не описывает все условия эксплуатации. Трансформатор, подвергающийся воздействию высокой температуры окружающей среды, прямого солнечного нагрева, установки в закрытом пространстве, перекрытого воздушного потока радиаторов, нагрузки с высоким содержанием гармоник или частых пиков, может достичь высокой внутренней температуры при нагрузке, которая выглядит допустимой, если рассматривать её только как процент от номинальных кВА.

Гармонический ток требует особого внимания. Высокочастотные составляющие усиливают эффекты переменного тока в проводниках, включая поверхностный эффект и эффект близости, а также могут добавлять добавочные потери в обмотках и конструктивных частях. Медь остаётся полезной благодаря низкому удельному сопротивлению, но простое сравнение действующего значения тока может недооценивать нагрев при значительном искажении формы волны. Спектр нагрузки и конструкцию трансформатора необходимо рассматривать совместно.

При кратковременной перегрузке допустимая продолжительность неразрывно связана с существующей температурой масла и условиями охлаждения. Устройство с медной катушкой на 15 kV, рассчитанное на кратковременную нагрузку, может допускать работу при 150% номинальной мощности не более двух часов, если температура масла контролируется и поддерживается на уровне не выше 95 degrees C. Это утверждение не устанавливает универсальное правило перегрузки: начальная температура, условия окружающей среды, форма волны нагрузки и состояние охлаждения определяют, является ли тот же режим теплово допустимым.

В распределительной системе от 15 kV до низкого напряженияМасляный силовой распределительный трансформатор 15kV/0.4kV иллюстрирует связь между конструкцией медной обмотки и условиями охлаждения. Его диапазон 30-5000 kVA охватывает очень разные тепловые режимы. Поэтому выбор следует делать на основе фактического напряжения, ожидаемой продолжительности нагрузки, содержания гармоник, температуры окружающей среды на объекте и доступных монтажных зазоров, а не только мощности.

Детали монтажа могут устранить тепловой запас

Естественное охлаждение зависит от движения воздуха вокруг бака и радиаторов. Размещение масляного агрегата слишком близко к стене задерживает нагретый воздух и уменьшает разность температур, обеспечивающую отвод тепла. Для указанной конфигурации продукта предусмотрено расстояние от стены не менее 1.5 meters; при этом определяющими остаются чертежи для конкретного объекта и требования безопасности. Жалюзи, ограждения, кабельные траншеи и конструкции крыши следует рассматривать как единый путь воздушного потока, а не как отдельные строительные детали.

Пыль, листья, волокна и промышленные отложения на рёбрах радиатора уменьшают эффективную открытую площадь поверхности. Последствия часто проявляются постепенно: трансформатор нормально работает в мягкую погоду, а затем достигает предельной температуры в сезон жары или при длительной технологической нагрузке. Очистку следует выполнять без повреждения покрытий, стенок рёбер, приборов, проводки или находящихся под напряжением компонентов. Любые работы по осмотру или очистке должны выполняться в соответствии с утверждённой процедурой изоляции и требованиями безопасности объекта.

Не меньшего внимания заслуживают выводные соединения. Ослабленное или окисленное соединение вызывает локальный резистивный нагрев вне обмотки. Это можно ошибочно принять за внутреннюю проблему трансформатора, особенно когда нагрузка одновременно возрастает. Изменение цвета, аномальные показания инфракрасного контроля или неравномерная температура фаз возле ввода должны стать поводом для проверки соединения до того, как будут сделаны выводы о катушке.

Что контролировать при длительной нагрузке

Тренд температуры более информативен, чем единичное пиковое значение. Регистрируйте ток нагрузки, температуру верхних слоёв масла, температуру окружающей среды, состояние охлаждающего оборудования и время, проведённое вблизи максимальной нагрузки. Если доступен индикатор температуры обмотки, сравнивайте его тренд с температурой верхних слоёв масла. Увеличивающаяся разница между ними при сходных условиях нагрузки может сигнализировать об изменении внутренней теплопередачи или характера нагрузки.

• Баланс фазных токов: перегруженная фаза не распределяет своё тепло равномерно между другими фазами, даже когда общая нагрузка трансформатора кажется разумной.
• Скорость повышения температуры: более быстрый рост по сравнению с предыдущими сопоставимыми случаями нагрузки указывает на изменившееся охлаждение, более высокую температуру окружающей среды, изменившееся качество нагрузки или развивающуюся проблему соединения.
• Уровень масла и видимые утечки: пониженный уровень жидкости может ухудшить теплоотдачу и должен быть расследован, когда агрегат находится в утверждённом безопасном состоянии.
• Состояние пути охлаждения: поверхности радиаторов, отверстия для воздушного потока и установленные вентиляторы или насосы должны быть работоспособны до начала длительного интервала высокой нагрузки.

Медные обмотки обеспечивают наибольшее тепловое преимущество, когда проводники с низким сопротивлением сочетаются с правильно обслуживаемым охлаждением и профилем нагрузки, соответствующим тепловой способности трансформатора. Материал уменьшает тепло, образующееся в источнике; остальная конструкция и монтаж всё равно должны непрерывно отводить это тепло в достаточной мере, чтобы защитить изоляцию и сохранить стабильную работу.
