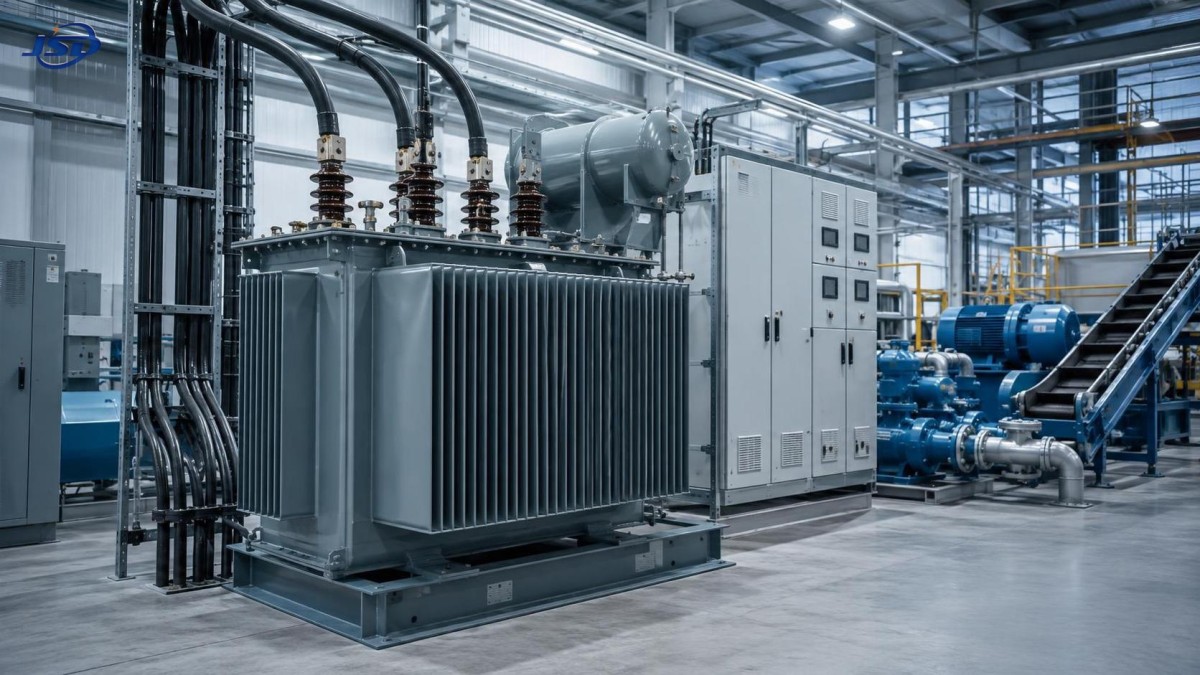

Choisir un transformateur triphasé à enroulements en cuivre pour les charges de moteurs et les harmoniques

Un transformateur triphasé à enroulements en cuivre peut constituer un choix judicieux pour les installations à forte charge moteur, mais le cuivre seul ne rend pas le transformateur adapté. Pour un projet alimentant des pompes, des compresseurs, des convoyeurs, des concasseurs, des installations CVC ou des entraînements de procédé, la sélection doit tenir compte du mode de démarrage des moteurs, de la fréquence de leurs cycles et de l’éventuelle injection de courant harmonique dans le système par les variateurs de vitesse.

La première décision n’est donc pas « cuivre ou aluminium », ni simplement « combien de kVA ». Il s’agit de déterminer si le transformateur a été spécifié en fonction du comportement électrique des charges raccordées. Un transformateur qui paraît correctement dimensionné en régime permanent peut néanmoins subir une chute de tension excessive lors des démarrages moteurs, une température élevée des enroulements due aux harmoniques ou présenter une marge insuffisante pour les futures extensions du procédé.

Pour les projets où la disponibilité des moteurs est essentielle, les enroulements en cuivre sont souvent justifiés lorsque la conception globale traite également de l’impédance, des performances thermiques, du schéma de raccordement, de la coordination des protections et du profil d’exploitation. Ils sont moins pertinents lorsque le transformateur est surdimensionné uniquement pour compenser une étude de charge imprécise.

Commencez par le régime de service des moteurs, et non par la plaque signalétique du transformateur

Les charges moteur se comportent rarement comme une demande de kW uniforme et prévisible. Un moteur asynchrone démarré directement peut absorber plusieurs fois son courant nominal pendant une courte durée. Si plusieurs moteurs importants démarrent presque simultanément, la tension secondaire du transformateur peut chuter suffisamment pour empêcher l’accélération d’un autre moteur, provoquer le déclenchement des contacteurs ou perturber les commandes sensibles raccordées au même jeu de barres basse tension.

Un chef de projet doit demander le planning des moteurs avant d’approuver la puissance du transformateur. Au minimum, il doit identifier la puissance nominale de chaque moteur, la méthode de démarrage, le courant de démarrage, la durée de démarrage, le cycle de service et la séquence de démarrage possible des principaux moteurs. La réponse diffère considérablement entre une installation avec une grande pompe équipée d’un démarreur progressif et un système comportant plusieurs moteurs à démarrage direct redémarrant après une interruption du procédé.

La charge en fonctionnement établit la base. La demande au démarrage détermine si cette base est réellement exploitable.

• Le démarrage direct génère le courant d’appel le plus élevé et conditionne souvent l’évaluation de la chute de tension.
• Le démarrage étoile-triangle, par autotransformateur ou par démarreur progressif peut réduire le courant de ligne, même si le couple de démarrage et les exigences du procédé doivent toujours être examinés.
• Les variateurs de fréquence réduisent généralement les contraintes de démarrage du moteur, mais introduisent du courant harmonique et peuvent modifier le régime thermique du transformateur.
• Les démarrages fréquents, les inversions, le freinage par contre-courant ou les accélérations de charges à forte inertie renforcent l’importance des cycles thermiques et de la stabilité de la tension.

Une erreur courante consiste à additionner toutes les puissances nominales des moteurs installés, à appliquer un facteur de diversité générique et à sélectionner la taille de transformateur immédiatement supérieure disponible. Cette méthode peut ne pas prendre en compte l’état de fonctionnement le plus défavorable : par exemple, le démarrage d’un convoyeur chargé alors que les pompes de procédé et les ventilateurs sont déjà en marche. À l’inverse, elle peut conduire à un surdimensionnement inutile lorsqu’une séquence de démarrage verrouillée empêche les démarrages simultanés. L’étude de charge doit décrire les modes de fonctionnement réels, y compris les conditions de redémarrage après une perturbation de l’alimentation.

La construction à enroulements en cuivre convient bien à ce service, car le cuivre présente une conductivité électrique élevée et peut aider à maîtriser les pertes dans les enroulements au sein d’une conception compacte. Toutefois, la spécification du projet doit toujours exiger que le fabricant indique la base d’élévation de température, les pertes en charge, la tolérance d’impédance et les hypothèses de surcharge admissible. « À enroulements en cuivre » décrit un matériau, mais ne constitue pas une garantie complète d’aptitude au service moteur.

L’impédance détermine si les moteurs reçoivent une tension suffisante pour démarrer

L’impédance du transformateur est l’une des valeurs les plus déterminantes dans une application avec moteurs. Une impédance plus élevée limite le courant de défaut, ce qui peut faciliter le dimensionnement de l’appareillage et la coordination des protections, mais elle augmente également la chute de tension sous fort courant de démarrage. Une impédance plus faible améliore le maintien de la tension aux bornes des moteurs tout en augmentant le courant de défaut disponible en aval.

Il n’existe pas de valeur d’impédance universellement correcte. Le choix approprié dépend de la puissance du transformateur, de la longueur des départs et de la section des conducteurs, de la puissance du réseau amont, du courant de démarrage des moteurs, des caractéristiques de l’appareillage existant et de la chute de tension acceptable pour les commandes et les autres charges raccordées. Un transformateur peut fonctionner correctement à ses bornes secondaires tout en laissant une tension insuffisante à un moteur éloigné, car l’impédance des câbles s’ajoute à la chute de tension.

Pour cette raison, l’examen technique doit évaluer l’ensemble du trajet entre la source et le moteur au lieu de traiter le transformateur comme un composant isolé. Une étude utile comprend normalement la contribution du réseau amont, l’impédance du transformateur, la configuration du jeu de barres basse tension, l’impédance des principaux départs et le profil de tension pendant les scénarios de démarrage identifiés.

Ne résolvez pas chaque problème de chute de tension en spécifiant l’impédance de transformateur la plus faible possible. Cela peut transférer le problème vers le tableau basse tension, les disjoncteurs, les jeux de barres et les réglages des dispositifs de protection. La meilleure solution est une conception coordonnée dans laquelle le transformateur, la méthode de démarrage et l’équipement de distribution sont sélectionnés conjointement.

Pour une application de distribution de 33 kV à 400 V alimentant un réseau industriel basse tension, letransformateur de distribution de puissance immergé dans l’huile 33 kV fournit un exemple des paramètres à examiner conjointement : plage de puissance, options de prises hors charge, impédance de court-circuit, matériau des enroulements, pertes et limites de surcharge. Une impédance déclarée de 6,5 %, par exemple, n’est utile qu’après vérification au regard du calcul de démarrage des moteurs et des contraintes de niveau de défaut en aval.

Les harmoniques modifient le calcul thermique

Lorsque les moteurs sont commandés par des variateurs de fréquence, le transformateur ne doit pas être sélectionné à partir du seul courant de charge à la fréquence fondamentale. Les étages d’entrée des variateurs peuvent absorber un courant non sinusoïdal. Ces harmoniques augmentent les pertes dans les enroulements et les parties structurelles, et peuvent élever la température du transformateur au-delà de ce que suggère un calcul conventionnel de charge sinusoïdale.

La question pratique n’est pas de savoir si le site possède « quelques variateurs ». Il faut déterminer quelle part de la charge du transformateur est non linéaire, quelle topologie de variateur est utilisée, si des mesures d’atténuation des harmoniques sont prévues et si la charge des variateurs varie selon le mode de fonctionnement. Un petit nombre de variateurs faiblement chargés peut avoir peu d’effet sur le transformateur global. Un jeu de barres de distribution alimentant de nombreuses charges à redresseurs actifs, des variateurs à six impulsions, des systèmes UPS ou d’autres équipements d’électronique de puissance nécessite une évaluation plus approfondie.

Le dossier d’approvisionnement doit demander le spectre harmonique prévu ou, lorsque celui-ci n’est pas encore disponible, une estimation réaliste de la part de charge non linéaire et de la configuration des variateurs. Cela permet au fabricant et au concepteur électrique d’évaluer les pertes supplémentaires par courants de Foucault et pertes parasites, les besoins de déclassement, la charge du neutre le cas échéant, ainsi que toute exigence de conception renforcée pour le service harmonique.

Les enroulements en cuivre peuvent offrir un avantage en matière de performances thermiques et de pertes, mais ils n’éliminent pas l’échauffement harmonique. Un transformateur à enroulements en cuivre doté d’une conception thermique standard peut toujours être surchargé par une charge riche en harmoniques. La spécification doit rendre explicite le régime harmonique plutôt que de supposer que le matériau conducteur absorbe ce risque.

Le groupe vectoriel mérite également une attention particulière. Les enroulements en triangle peuvent offrir un chemin de circulation pour certaines composantes harmoniques de rang triple et contribuer à empêcher leur transfert vers le réseau amont. Cette caractéristique peut être utile, mais elle ne remplace pas une analyse harmonique, des filtres, des réactances de ligne, des redresseurs actifs ou des équipements d’entraînement correctement sélectionnés. Le groupe vectoriel requis doit être déterminé en fonction des exigences de mise à la terre, de protection, de fonctionnement en parallèle et de gestion des harmoniques du réseau concerné.

La marge de puissance doit être fondée sur la chaleur et les scénarios d’exploitation

Les équipes de projet demandent souvent un pourcentage simple de capacité de réserve. Un pourcentage fixe est pratique pour une estimation budgétaire, mais constitue une règle de sélection finale insuffisante. La marge de puissance doit refléter la croissance attendue de la charge, les conditions ambiantes, le régime de démarrage des moteurs, le contenu harmonique, la philosophie de redondance et les conséquences d’une panne.

Une charge continue proche de la limite de la plaque signalétique peut être acceptable dans des conditions définies, mais elle laisse peu de marge pour les modifications du procédé ou un fonctionnement anormal. D’autre part, un transformateur surdimensionné engendre des pertes à vide plus élevées pendant toute sa durée de mise sous tension. Pour les installations fonctionnant en continu à faible charge, cet aspect peut être plus important qu’un court intervalle de charge de pointe.

La distinction entre pertes à vide et pertes en charge est importante pour l’économie du projet. Les pertes à vide se produisent chaque fois que le transformateur est sous tension. Les pertes en charge augmentent avec le courant et deviennent particulièrement significatives dans les systèmes fortement chargés et à forte intensité de moteurs. Une comparaison techniquement fiable utilise donc le profil de charge annuel attendu plutôt que de considérer uniquement le prix d’achat ou une seule affirmation concernant le rendement.

La capacité de surcharge à court terme doit également être considérée avec prudence. Certains modèles immergés dans l’huile à bobines de cuivre peuvent autoriser temporairement une charge supérieure à la puissance nominale dans des limites de température définies. Cela peut être utile pour des pointes gérées ou une exploitation en situation de secours, mais ne constitue pas une marge de fonctionnement habituelle. La température de l’huile, les conditions de point chaud des enroulements, la température ambiante, la durée de charge et l’historique thermique antérieur influencent tous les conditions acceptables. Fonder un cycle de service normal sur la capacité de surcharge d’urgence réduit la marge de durée de vie de l’isolation et masque le besoin d’une puissance installée adéquate.

Questions auxquelles il convient de répondre avant d’émettre la spécification

• Quelle est la charge maximale simultanée en fonctionnement, exprimée en kVA ainsi qu’en kW ?
• Quel moteur génère le démarrage le plus exigeant, et quelles autres charges sont alimentées à ce moment-là ?
• Quelle chute de tension le moteur, le système de commande et le procédé peuvent-ils tolérer en toute sécurité ?
• Quel pourcentage de la charge est alimenté via des VFD, des redresseurs, des équipements UPS ou d’autres dispositifs non linéaires ?
• Quelle plage d’impédance du transformateur est acceptable après les études de niveau de défaut et de démarrage des moteurs ?
• Le transformateur fonctionnera-t-il en continu, connaîtra-t-il des cycles importants ou restera-t-il faiblement chargé pendant de longues périodes ?
• La capacité future est-elle prévue pour des équipements connus ou constitue-t-elle une réserve imprévue non définie ?

L’isolation à l’huile et les conditions du site influencent également le choix

Pour les postes extérieurs et les applications de distribution de plus grande puissance, les transformateurs immergés dans l’huile sont fréquemment choisis pour leur capacité de refroidissement et leur approche de maintenance éprouvée. Le choix du liquide isolant, le dispositif de rétention, les exigences de sécurité incendie, l’accès pour l’inspection et les conditions environnementales doivent être définis dès le début. Une option à huile végétale telle que FR3 peut être pertinente lorsque le projet accorde une importance particulière au point d’inflammation ou aux considérations environnementales, mais son utilisation doit être évaluée avec la conception complète du transformateur et du site plutôt que considérée comme une amélioration universelle.

Les détails d’installation physique peuvent devenir des contraintes d’exploitation. L’espace nécessaire au refroidissement, à l’accès aux terminaisons de câbles, aux radiateurs, au levage, à l’inspection et au remplacement futur doit être intégré à l’implantation du poste. Une unité placée trop près des murs ou enfermée sans ventilation adéquate peut perdre la marge thermique supposée lors de la sélection. Lorsqu’une distance minimale par rapport aux murs est indiquée par le fabricant, l’aménagement civil doit la préserver plutôt que de chercher à récupérer de l’espace pendant la construction.

Les prises hors charge conviennent lorsque les ajustements de la tension d’alimentation sont peu fréquents et peuvent être effectués pendant un isolement planifié. Elles ne corrigent pas les variations rapides de tension provoquées par les démarrages moteurs ou les charges évoluant rapidement. Si le projet dépend d’une régulation fréquente de la tension pour maintenir les conditions du procédé, la stratégie de contrôle de la tension doit être reconsidérée plutôt que d’attendre d’un transformateur NLTC qu’il remplisse une fonction de régulation en charge.

Exigences à imposer aux fournisseurs

Une offre comparable nécessite davantage qu’une puissance en kVA et une déclaration indiquant que les enroulements sont en cuivre. Demandez des valeurs garanties pour les pertes à vide, les pertes en charge, l’impédance, le rapport de tension et la plage de prises, la classe d’isolation, l’élévation de température, le mode de refroidissement et les normes d’essai applicables. Lorsque le régime moteur ou les harmoniques sont significatifs, indiquez les hypothèses d’exploitation requises dans la demande et demandez aux fournisseurs d’identifier tout déclassement, ajustement de conception ou toute limitation.

La résistance mécanique aux courts-circuits mérite également une attention particulière dans les systèmes industriels disposant d’un courant de défaut disponible important. Le déplacement des enroulements provoqué par les forces de défaut peut créer des dommages qui ne sont pas évidents lors de la mise en service, mais qui affaiblissent la fiabilité à long terme. La conception du transformateur, le niveau de défaut, le temps de déclenchement des protections et la coordination de l’appareillage doivent tous correspondre au niveau de défaut calculé du système.

Les essais de routine en usine vérifient des caractéristiques de base importantes, mais ils doivent être interprétés avec les données de conception. Une équipe de projet doit confirmer que la configuration testée et garantie correspond à la tension commandée, au groupe vectoriel, à l’impédance, à la disposition des prises, à la classe de refroidissement et au matériau des enroulements. Les substitutions réalisées pour respecter les délais de livraison peuvent modifier les pertes, l’impédance, les dimensions ou les performances thermiques d’une manière importante pour une installation entraînée par moteurs.

Le choix d’un transformateur triphasé à enroulements en cuivre pour des charges moteur constitue donc une décision électrique coordonnée. Le cuivre peut favoriser une conception d’enroulement efficace et robuste, particulièrement lorsque la charge est exigeante. La spécification finale démontre sa valeur lorsqu’elle prouve que le transformateur maintiendra une tension utilisable pendant les démarrages, restera dans les limites thermiques sous régime harmonique, sera coordonné avec le niveau de défaut et conservera une capacité suffisante pour le plan d’exploitation que le projet mettra réellement en œuvre.
