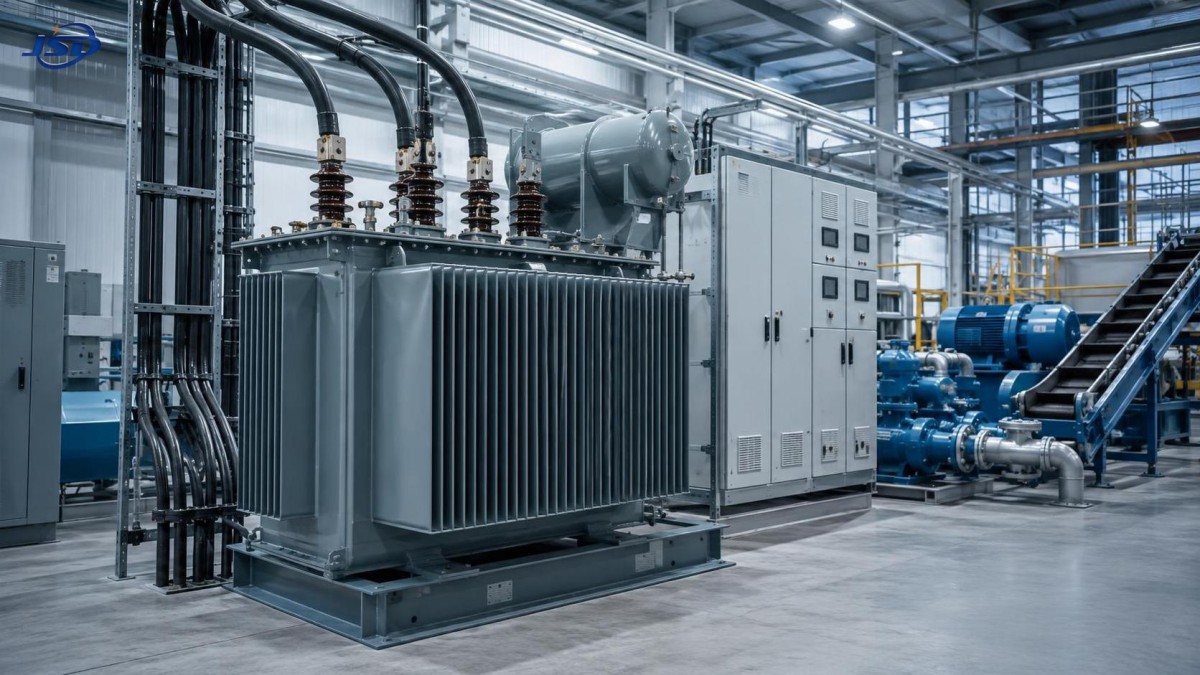

Elección de un transformador trifásico con devanado de cobre para cargas de motores y armónicos

Un transformador trifásico con devanados de cobre puede ser una opción adecuada para instalaciones con alta carga de motores, pero el cobre por sí solo no hace que el transformador sea apto. Para un proyecto que alimenta bombas, compresores, transportadores, trituradoras, sistemas HVAC o accionamientos de proceso, la selección debe tener en cuenta cómo arrancan los motores, con qué frecuencia realizan ciclos y si los variadores de velocidad están añadiendo corriente armónica al sistema.

Por lo tanto, la primera decisión no es «cobre o aluminio», ni simplemente «cuántos kVA». Es determinar si el transformador se ha especificado en función del comportamiento eléctrico de las cargas conectadas. Un transformador que parece tener una capacidad adecuada en condiciones de régimen permanente puede aun así sufrir una caída excesiva de tensión durante los arranques de motores, una temperatura elevada de los devanados por armónicos o un margen insuficiente para futuras ampliaciones del proceso.

En proyectos donde la disponibilidad de los motores es importante, los devanados de cobre suelen estar justificados cuando el diseño integral también aborda la impedancia, el rendimiento térmico, la configuración de conexión, la coordinación de protecciones y el perfil operativo. Resultan menos convincentes cuando el transformador se sobredimensiona únicamente para compensar un estudio de carga poco claro.

Comience por el régimen de trabajo del motor, no por la placa de características del transformador

Las cargas de motores rara vez se comportan como una demanda de kW uniforme y predecible. Un motor de inducción con arranque directo puede consumir varias veces su corriente nominal durante un breve periodo. Si varios motores grandes arrancan casi al mismo tiempo, la tensión secundaria del transformador puede caer lo suficiente como para impedir la aceleración de otro motor, provocar la desconexión de contactores o perturbar los controles sensibles conectados a la misma barra de baja tensión.

Antes de aprobar la capacidad del transformador, un responsable de proyecto debe solicitar el listado de motores. Como mínimo, debe identificar la potencia nominal de cada motor, el método de arranque, la corriente de arranque, la duración del arranque, el ciclo de trabajo y la secuencia en la que pueden arrancar los motores principales. La respuesta cambia considerablemente entre una planta con una bomba grande equipada con arrancador suave y un sistema con varios motores de arranque directo que se reinician después de una interrupción del proceso.

La carga en funcionamiento establece la referencia. La demanda de arranque determina si esa referencia es operativamente viable.

• El arranque directo genera la mayor exposición a la corriente de irrupción y a menudo determina la evaluación de caída de tensión.
• El arranque estrella-triángulo, por autotransformador o mediante arrancador suave puede reducir la corriente de línea, aunque el par de arranque y los requisitos del proceso aún deben revisarse.
• Los variadores de frecuencia normalmente reducen el esfuerzo de arranque del motor, pero introducen corriente armónica y pueden modificar la exigencia térmica del transformador.
• Los arranques frecuentes, las inversiones, el frenado por contracorriente o la aceleración de alta inercia aumentan la importancia de los ciclos térmicos y la estabilidad de tensión.

Un error común consiste en sumar todas las potencias nominales de los motores instalados, aplicar un factor de simultaneidad genérico y seleccionar el siguiente tamaño de transformador disponible. Este método puede omitir el estado operativo más exigente: por ejemplo, el arranque de un transportador cargado mientras las bombas de proceso y los ventiladores de ventilación ya están funcionando. Por el contrario, puede provocar un sobredimensionamiento innecesario cuando una secuencia de arranque enclavada evita los arranques simultáneos. El estudio de carga debe describir los modos operativos reales, incluidas las condiciones de reinicio tras una perturbación del suministro.

La construcción con devanados de cobre se adapta bien a este servicio, ya que el cobre ofrece una alta conductividad eléctrica y puede ayudar a controlar las pérdidas en los devanados dentro de un diseño compacto. Sin embargo, la especificación del proyecto debe seguir exigiendo que el fabricante indique la base de elevación de temperatura, las pérdidas en carga, la tolerancia de impedancia y las hipótesis de carga admisibles. «Devanado de cobre» es una descripción de material, no una garantía completa de servicio para motores.

La impedancia determina si los motores reciben tensión suficiente para arrancar

La impedancia del transformador es uno de los valores más determinantes en una aplicación con motores. Una impedancia más alta limita la corriente de falla, lo que puede beneficiar la capacidad del equipo de maniobra y la coordinación de protecciones, pero también aumenta la caída de tensión con una corriente de arranque elevada. Una impedancia menor mejora el soporte de tensión en los terminales del motor, al tiempo que incrementa la corriente de falla disponible aguas abajo.

No existe un valor de impedancia universalmente correcto. La elección adecuada depende de la capacidad del transformador, la longitud del alimentador y el tamaño de los conductores, la solidez de la fuente de la red eléctrica, la corriente de arranque del motor, las capacidades nominales del equipo de maniobra existente y la caída de tensión aceptable para los controles y otras cargas conectadas. Un transformador puede funcionar bien en sus terminales secundarios y aun así dejar una tensión insuficiente en un motor distante, ya que la impedancia del cable se suma a la caída.

Por esta razón, la revisión de ingeniería debe evaluar todo el recorrido desde la fuente hasta el motor, en lugar de tratar el transformador como un componente aislado. Un estudio útil normalmente incluye la contribución de la red aguas arriba, la impedancia del transformador, la disposición de las barras de baja tensión, la impedancia de los alimentadores principales y el perfil de tensión durante los escenarios de arranque identificados.

No resuelva todas las preocupaciones sobre caída de tensión especificando la menor impedancia posible del transformador. Esto puede trasladar el problema al cuadro de baja tensión, los interruptores automáticos, las barras colectoras y los ajustes de los dispositivos de protección. El mejor resultado es un diseño coordinado en el que el transformador, el método de arranque y el equipo de distribución se seleccionen conjuntamente.

Para una aplicación de distribución de 33 kV a 400 V que alimenta una red industrial de baja tensión, elTransformador de distribución de potencia sumergido en aceite de 33 kV ofrece un ejemplo de los parámetros que deben examinarse conjuntamente: rango de capacidad, opciones de tomas sin carga, impedancia de cortocircuito, material del devanado, pérdidas y límites de sobrecarga. Una impedancia declarada del 6,5 %, por ejemplo, solo resulta útil después de comprobarla frente al cálculo de arranque del motor y las restricciones del nivel de falla aguas abajo.

Los armónicos modifican el cálculo térmico

Cuando los motores son controlados por variadores de frecuencia, el transformador no debe seleccionarse únicamente a partir de la corriente de carga de frecuencia fundamental. Las etapas de entrada de los variadores pueden consumir corriente no sinusoidal. Estos armónicos incrementan las pérdidas en los devanados y las partes estructurales, y pueden elevar la temperatura del transformador más allá de lo que sugiere un cálculo convencional de carga sinusoidal.

La cuestión práctica no es si el sitio tiene «algunos variadores». Es qué proporción de la carga del transformador es no lineal, qué topología de variador se utiliza, si se incluye mitigación de armónicos y si la carga de los variadores cambia según el modo operativo. Un pequeño número de variadores con carga ligera puede tener poco efecto sobre el transformador en conjunto. Una barra de distribución que alimenta muchas cargas de rectificadores activos, variadores de seis pulsos, sistemas UPS u otros equipos de electrónica de potencia requiere una evaluación más deliberada.

El paquete de adquisición debe solicitar el espectro armónico previsto o, cuando este aún no esté disponible, una estimación realista de la proporción de carga no lineal y de la configuración de los variadores. Esto permite al fabricante y al diseñador eléctrico evaluar las pérdidas adicionales por corrientes parásitas y dispersas, las necesidades de reducción de capacidad, la carga del neutro cuando corresponda y cualquier requisito de un diseño reforzado para servicio con armónicos.

Los devanados de cobre pueden ofrecer una ventaja en rendimiento térmico y pérdidas, pero no eliminan el calentamiento por armónicos. Un transformador con devanados de cobre y un diseño térmico convencional aún puede sobrecargarse por una carga rica en armónicos. La especificación debe indicar explícitamente el servicio con armónicos en lugar de asumir que el material conductor absorbe el riesgo.

El grupo vectorial de conexión también merece atención. Los devanados en triángulo pueden proporcionar una trayectoria de circulación para determinados componentes armónicos triples y pueden ayudar a evitar su transferencia al sistema aguas arriba. Esta característica puede ser útil, pero no sustituye al análisis de armónicos, los filtros, las reactancias de línea, las etapas frontales activas ni los equipos de variadores correctamente seleccionados. El grupo vectorial requerido debe seguir los requisitos de puesta a tierra, protección, funcionamiento en paralelo y gestión de armónicos de la red específica.

El margen de capacidad debe basarse en el calor y los escenarios operativos

Los equipos de proyecto suelen solicitar un porcentaje simple de capacidad de reserva. Un porcentaje fijo es conveniente para una estimación presupuestaria, pero es débil como regla de selección final. El margen de capacidad debe reflejar el crecimiento de carga esperado, las condiciones ambientales, el servicio de arranque de los motores, el contenido armónico, la filosofía de redundancia y las consecuencias de una interrupción.

La carga continua próxima al límite de placa puede ser aceptable en condiciones definidas, pero deja poco margen para cambios de proceso o servicio anormal. Por otro lado, un transformador sobredimensionado genera mayores pérdidas en vacío durante toda su vida energizada. En instalaciones que funcionan continuamente con baja carga, esto puede ser más importante que un breve intervalo de carga máxima.

La distinción entre pérdidas en vacío y pérdidas en carga es importante para la economía del proyecto. Las pérdidas en vacío se producen siempre que el transformador está energizado. Las pérdidas en carga aumentan con la corriente y cobran especial relevancia en sistemas muy cargados y con alta presencia de motores. Por tanto, una comparación técnicamente sólida utiliza el perfil de carga anual previsto en lugar de considerar solo el precio de compra o una única afirmación de eficiencia.

La capacidad de sobrecarga de corta duración también debe tratarse cuidadosamente. Algunos diseños sumergidos en aceite con bobinas de cobre pueden permitir una carga temporal por encima de la capacidad nominal bajo límites de temperatura definidos. Esto puede ser útil para eventos de pico gestionados o funcionamiento en contingencia, pero no constituye un margen operativo habitual. La temperatura del aceite, las condiciones de punto caliente del devanado, la temperatura ambiente, la duración de la carga y el historial térmico previo afectan a lo que resulta aceptable. Basar un ciclo de trabajo normal en la capacidad de sobrecarga de emergencia reduce el margen de vida útil del aislamiento y oculta la necesidad de una capacidad instalada adecuada.

Preguntas que deben responderse antes de emitir la especificación

• ¿Cuál es la carga máxima simultánea en funcionamiento, expresada en kVA y en kW?
• ¿Qué motor genera el arranque más exigente y qué otras cargas están conectadas en ese momento?
• ¿Qué caída de tensión pueden tolerar con seguridad el motor, el sistema de control y el proceso?
• ¿Qué porcentaje de la carga se alimenta mediante VFD, rectificadores, equipos UPS u otros dispositivos no lineales?
• ¿Qué rango de impedancia del transformador es aceptable después de los estudios de nivel de falla y arranque de motores?
• ¿El transformador funcionará de manera continua, tendrá ciclos intensos o permanecerá con carga ligera durante largos periodos?
• ¿La capacidad futura está prevista para equipos conocidos o constituye una reserva de contingencia no definida?

El aislamiento en aceite y las condiciones del sitio también influyen en la elección

Para subestaciones exteriores y aplicaciones de distribución de mayor capacidad, los transformadores sumergidos en aceite se seleccionan con frecuencia por su capacidad de refrigeración y su enfoque de servicio consolidado. La selección del líquido aislante, la disposición de contención, los requisitos de seguridad contra incendios, el acceso para inspección y las condiciones ambientales deben resolverse en una fase temprana. Una opción de aceite vegetal como FR3 puede ser relevante cuando el proyecto hace especial hincapié en el punto de inflamación o en consideraciones ambientales, pero su uso debe evaluarse junto con el diseño completo del transformador y del sitio, en lugar de tratarse como una mejora universal.

Los detalles de instalación física pueden convertirse en limitaciones operativas. El espacio libre para refrigeración, el acceso a las terminaciones de cables, los radiadores, la elevación, la inspección y la futura sustitución deben incluirse en el diseño de la subestación. Una unidad colocada demasiado cerca de paredes o encerrada sin ventilación adecuada puede perder el margen térmico asumido durante la selección. Cuando el fabricante indique una distancia mínima a las paredes, el diseño civil debe respetarla en lugar de intentar recuperar espacio durante la construcción.

Las tomas sin carga son adecuadas cuando los ajustes de tensión son poco frecuentes y pueden realizarse durante un aislamiento programado. No corrigen los cambios rápidos de tensión causados por arranques de motores o cargas que cambian rápidamente. Si el proyecto depende de una regulación de tensión frecuente para mantener las condiciones de proceso, debe reconsiderarse la estrategia de control de tensión en lugar de esperar que un transformador NLTC desempeñe una función de regulación bajo carga.

Qué exigir a los proveedores

Una oferta comparable requiere más que una capacidad nominal en kVA y una declaración de que los devanados son de cobre. Solicite valores garantizados de pérdidas en vacío, pérdidas en carga, impedancia, relación de tensión y rango de tomas, clase de aislamiento, elevación de temperatura, disposición de refrigeración y normas de ensayo aplicables. Cuando el servicio de motores o los armónicos sean relevantes, indique las hipótesis operativas requeridas en la consulta y solicite a los proveedores que identifiquen cualquier reducción de capacidad, ajuste de diseño o limitación.

La resistencia mecánica a cortocircuitos también merece atención en sistemas industriales con una corriente de falla disponible considerable. El movimiento de los devanados provocado por las fuerzas de falla puede causar daños que no son evidentes durante la puesta en marcha, pero que debilitan la fiabilidad a largo plazo. El diseño del transformador, el servicio de falla, el tiempo de despeje de la protección y la coordinación del equipo de maniobra deben estar todos alineados con el nivel de falla calculado del sistema.

Las pruebas rutinarias de fábrica verifican importantes características de referencia, pero deben interpretarse junto con los datos de diseño. Un equipo de proyecto debe confirmar que la configuración probada y garantizada coincide con la tensión, el grupo vectorial, la impedancia, la disposición de tomas, la clase de refrigeración y el material de devanados solicitados. Las sustituciones realizadas para cumplir los plazos de entrega pueden modificar las pérdidas, la impedancia, las dimensiones o el rendimiento térmico de maneras relevantes para una instalación accionada por motores.

Por tanto, seleccionar un transformador trifásico con devanados de cobre para cargas de motores es una decisión eléctrica coordinada. El cobre puede respaldar un diseño de devanados eficiente y robusto, especialmente cuando la carga es exigente. La especificación final demuestra su valor cuando prueba que el transformador mantendrá una tensión utilizable durante los arranques, permanecerá dentro de los límites térmicos bajo servicio con armónicos, se coordinará con el nivel de falla y conservará capacidad suficiente para el plan operativo que el proyecto ejecutará realmente.
