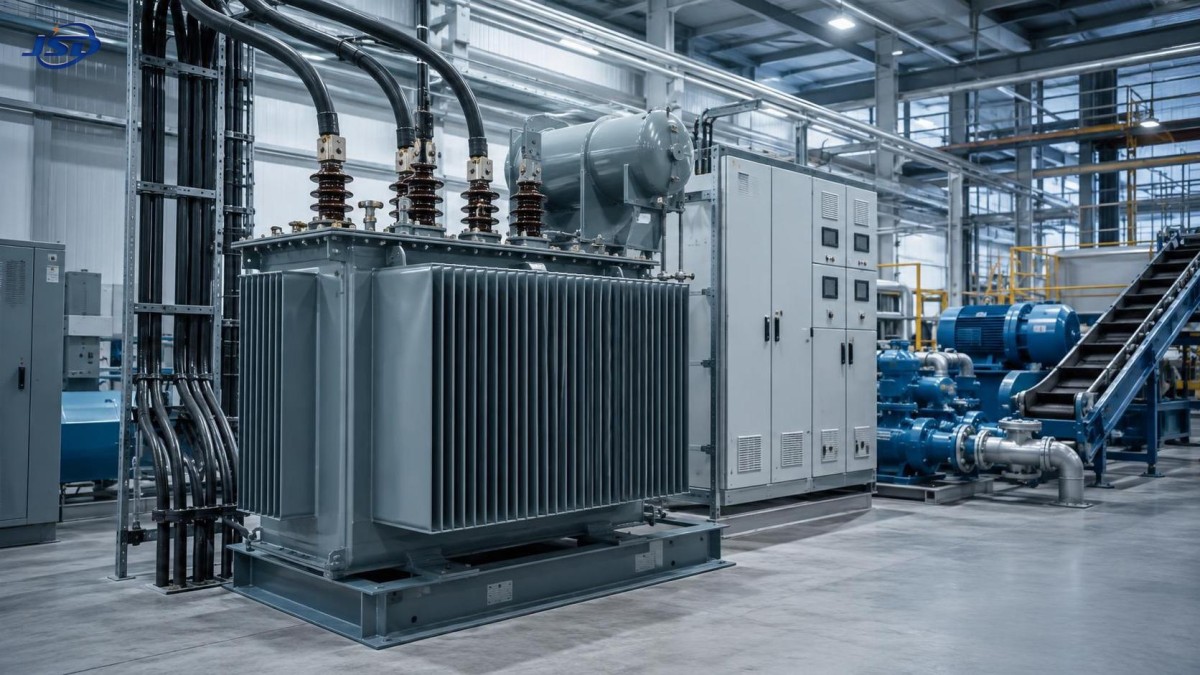

اختيار محول ثلاثي الطور بملفات نحاسية لأحمال المحركات والتوافقيات

يمكن أن يكون المحول ثلاثي الطور بملفات نحاسية خيارًا مناسبًا للمنشآت التي تعتمد بكثافة على المحركات، لكن النحاس وحده لا يجعل المحول مناسبًا. بالنسبة لمشروع يغذي مضخات أو ضواغط أو سيور ناقلة أو كسارات أو منظومة HVAC أو مشغلات عمليات، يجب أن يأخذ الاختيار في الاعتبار كيفية بدء المحركات، ومدى تكرار دوراتها، وما إذا كانت مغيرات السرعة تضيف تيارًا توافقيًا إلى النظام.

لذلك، فإن القرار الأول ليس «النحاس أم الألمنيوم»، ولا مجرد «كم kVA». بل هو ما إذا كان المحول قد تم تحديده وفقًا للسلوك الكهربائي للأحمال المتصلة. فقد يعاني محول يبدو ذا تصنيف كافٍ في ظروف الحالة المستقرة من هبوط جهد مفرط أثناء بدء المحركات، أو ارتفاع درجة حرارة الملفات بسبب التوافقيات، أو هامش غير قابل للاستخدام للتوسع المستقبلي في العمليات.

بالنسبة للمشروعات التي يكون فيها توافر المحركات مهمًا، غالبًا ما تكون الملفات النحاسية مبررة عندما يعالج التصميم الكامل أيضًا الممانعة والأداء الحراري وترتيب التوصيل وتنسيق الحماية ونمط التشغيل. وتكون أقل إقناعًا عندما يتم تكبير حجم المحول فقط للتعويض عن دراسة أحمال غير واضحة.

ابدأ بواجب المحرك، وليس بلوحة بيانات المحول

نادراً ما تتصرف أحمال المحركات كطلب kW ثابت ومتوقع. يمكن لمحرك حثي يبدأ مباشرة أن يسحب عدة أضعاف تيار التشغيل لفترة قصيرة. وإذا بدأت عدة محركات كبيرة في وقت متقارب، فقد ينخفض جهد الجانب الثانوي للمحول بدرجة تمنع محركًا آخر من التسارع، أو تتسبب في فصل الكونتاكتورات، أو تؤثر في عناصر التحكم الحساسة على نفس قضيب الجهد المنخفض.

ينبغي لمدير المشروع طلب جدول المحركات قبل اعتماد سعة المحول. كحد أدنى، يجب أن يحدد القدرة الاسمية لكل محرك، وطريقة البدء، وتيار البدء، ومدة البدء، ودورة التشغيل، وتسلسل بدء المحركات الرئيسية المحتمل. تختلف الإجابة بصورة جوهرية بين منشأة بها مضخة كبيرة واحدة على بادئ تشغيل ناعم ونظام به عدة محركات بدء مباشر تعيد التشغيل بعد انقطاع في العملية.

يحدد حمل التشغيل خط الأساس. ويحدد طلب البدء ما إذا كان هذا الخط الأساسي قابلًا للتشغيل فعليًا.

• البدء المباشر يسبب أعلى تعرض لتيار الاندفاع وغالبًا ما يحكم تقييم هبوط الجهد.
• البدء نجمي-مثلثي، أو باستخدام محول ذاتي، أو بادئ تشغيل ناعم يمكن أن يقلل تيار الخط، رغم أن عزم البدء ومتطلبات العملية لا تزال تحتاج إلى مراجعة.
• مغيرات التردد تقلل عادةً إجهاد بدء المحرك، لكنها تُدخل تيارًا توافقيًا وقد تغير الواجب الحراري للمحول.
• عمليات البدء المتكررة، أو عكس الاتجاه، أو الكبح بالتوصيل العكسي، أو التسارع لقصور ذاتي عالٍ تزيد من أهمية الدورات الحرارية واستقرار الجهد.

من الأخطاء الشائعة جمع جميع تصنيفات المحركات المركبة، وتطبيق معامل تنوع عام، واختيار حجم المحول المتاح التالي. قد تفوّت هذه الطريقة أسوأ حالة تشغيل، مثل بدء ناقل محمل بينما تكون مضخات العمليات ومراوح التهوية قيد التشغيل بالفعل. وعلى العكس، قد تؤدي إلى تكبير غير ضروري للحجم عندما يمنع تسلسل البدء المتشابك عمليات البدء المتزامنة. ينبغي أن تصف دراسة الأحمال أوضاع التشغيل الفعلية، بما في ذلك ظروف إعادة التشغيل بعد اضطراب الإمداد.

يدعم تصميم الملفات النحاسية هذا الواجب بشكل جيد لأن النحاس يوفر موصلية كهربائية عالية ويمكن أن يساعد في إدارة فواقد الملفات ضمن تصميم مدمج. ومع ذلك، ينبغي أن تشترط مواصفات المشروع على الشركة المصنعة بيان أساس ارتفاع درجة الحرارة، وفاقد الحمل، وتفاوت الممانعة، وافتراضات التحميل المسموح بها. إن «ملفات نحاسية» وصف للمادة، وليست ضمانًا كاملًا لواجب المحرك.

تحدد الممانعة ما إذا كانت المحركات تحصل على جهد كافٍ للبدء

تُعد ممانعة المحول إحدى أكثر القيم أهمية في تطبيقات المحركات. تحد الممانعة الأعلى من تيار العطل، مما قد يساعد في واجب معدات المفاتيح وتنسيق الحماية، لكنها تزيد أيضًا هبوط الجهد تحت تيار البدء العالي. تحسن الممانعة الأقل دعم الجهد عند أطراف المحرك، مع زيادة تيار العطل المتاح في اتجاه المصب.

لا توجد قيمة ممانعة صحيحة عالميًا. يعتمد الاختيار المناسب على سعة المحول، وطول المغذي وحجم الموصل، وقوة مصدر المرفق، وتيار بدء المحرك، وتصنيفات معدات المفاتيح الحالية، وهبوط الجهد المقبول لعناصر التحكم والأحمال المتصلة الأخرى. قد يعمل المحول جيدًا عند أطرافه الثانوية، لكنه يظل غير قادر على توفير جهد كافٍ عند محرك بعيد لأن ممانعة الكابل تضاف إلى الهبوط.

لهذا السبب، ينبغي أن يقيّم الفحص الهندسي كامل المسار من المصدر إلى المحرك بدلًا من التعامل مع المحول كمكوّن معزول. تتضمن الدراسة المفيدة عادةً مساهمة الشبكة في اتجاه المنبع، وممانعة المحول، وترتيب قضبان الجهد المنخفض، وممانعة المغذيات الرئيسية، وملف الجهد أثناء سيناريوهات البدء المحددة.

لا تعالج كل مخاوف هبوط الجهد بتحديد أقل ممانعة ممكنة للمحول. فقد ينقل ذلك المشكلة إلى لوحة مفاتيح الجهد المنخفض، وقواطع الدائرة، وقضبان التوصيل، وإعدادات أجهزة الحماية. والنتيجة الأفضل هي تصميم منسق يتم فيه اختيار المحول وطريقة البدء ومعدات التوزيع معًا.

بالنسبة لتطبيق توزيع من 33 kV إلى 400 V يغذي شبكة جهد منخفض صناعية، يقدممحول توزيع قدرة مغمور بالزيت بجهد 33kV مثالًا على المعلمات التي ينبغي فحصها معًا: نطاق السعة، وخيارات مغير النقرات خارج الدائرة، وممانعة القصر، ومادة الملفات، والفواقد، وحدود الحمل الزائد. فالممانعة المحددة بنسبة 6.5%، على سبيل المثال، تكون مفيدة فقط بعد التحقق منها مقابل حساب بدء المحرك وقيود مستوى العطل في اتجاه المصب.

تغير التوافقيات الحساب الحراري

عندما يتم التحكم في المحركات بواسطة مغيرات التردد، لا ينبغي اختيار المحول بناءً على تيار الحمل ذي التردد الأساسي وحده. فقد تسحب واجهات المغيرات الأمامية تيارًا غير جيبي. تزيد هذه التوافقيات الفواقد في الملفات والأجزاء الهيكلية، ويمكن أن ترفع درجة حرارة المحول إلى ما يتجاوز ما يشير إليه حساب الحمل الجيبي التقليدي.

السؤال العملي ليس ما إذا كان الموقع يحتوي على «بعض المغيرات». بل هو مقدار حمل المحول غير الخطي، وطوبولوجيا المغيرات المستخدمة، وما إذا كان تخفيف التوافقيات مدرجًا، وما إذا كان تحميل المغيرات يتغير حسب وضع التشغيل. قد يكون لعدد قليل من المغيرات المحملة بخفة تأثير ضئيل على المحول الإجمالي. أما قضيب التوزيع الذي يخدم العديد من أحمال المقومات النشطة، أو مغيرات الست نبضات، أو أنظمة UPS، أو غيرها من معدات إلكترونيات القدرة، فيتطلب تقييمًا أكثر دقة.

ينبغي أن تطلب حزمة الشراء طيف التوافقيات المتوقع، أو عند عدم توفره بعد، تقديرًا واقعيًا لحصة الحمل غير الخطي وتكوين المغيرات. يتيح ذلك للشركة المصنعة والمصمم الكهربائي تقييم الفواقد الإضافية للتيارات الدوامية والفواقد الشاردة، واحتياجات خفض التصنيف، وتحميل الموصل المحايد حيثما ينطبق، وأي متطلب لتصميم محسّن لواجب التوافقيات.

يمكن أن توفر الملفات النحاسية ميزة في الأداء الحراري والفواقد، لكنها لا تلغي التسخين الناتج عن التوافقيات. لا يزال من الممكن تحميل محول بملفات نحاسية وبتصميم حراري عادي فوق طاقته بسبب حمل غني بالتوافقيات. ينبغي أن توضح المواصفات واجب التوافقيات صراحةً بدلًا من افتراض أن مادة الموصل تستوعب المخاطر.

تستحق مجموعة التوصيل الاهتمام أيضًا. يمكن لملفات دلتا توفير مسار دوران لبعض مركبات التوافقيات الثلاثية، ويمكن أن تساعد في منع انتقالها إلى نظام المنبع. قد تكون هذه الخاصية مفيدة، لكنها ليست بديلًا عن تحليل التوافقيات، أو المرشحات، أو مفاعلات الخط، أو الواجهات الأمامية النشطة، أو معدات المغيرات المختارة بشكل صحيح. ينبغي أن تتبع مجموعة المتجهات المطلوبة متطلبات التأريض والحماية والتشغيل المتوازي وإدارة التوافقيات للشبكة المعينة.

يجب أن يستند هامش السعة إلى الحرارة وسيناريوهات التشغيل

غالبًا ما تطلب فرق المشروع نسبة بسيطة لسعة احتياطية. تكون النسبة الثابتة ملائمة لتقدير الميزانية، لكنها ضعيفة كقاعدة اختيار نهائية. ينبغي أن يعكس هامش السعة نمو الحمل المتوقع، والظروف المحيطة، وواجب بدء المحرك، ومحتوى التوافقيات، وفلسفة التكرار، وعواقب الانقطاع.

قد يكون التحميل المستمر بالقرب من حد لوحة البيانات مقبولًا في ظل ظروف محددة، لكنه يترك مجالًا محدودًا لتغييرات العملية أو الواجب غير الطبيعي. ومن ناحية أخرى، يسبب المحول كبير الحجم فواقد لا حمل أعلى طوال عمره تحت التغذية. بالنسبة للمنشآت التي تعمل باستمرار بحمل منخفض، قد يكون هذا أهم من فترة قصيرة من حمل الذروة.

التمييز بين فواقد اللا حمل وفواقد الحمل مهم في اقتصاديات المشروع. تحدث فواقد اللا حمل كلما كان المحول تحت التغذية. وتزداد فواقد الحمل مع التيار، وتصبح ذات أهمية خاصة في الأنظمة المحملة بشدة والمعتمدة بكثافة على المحركات. لذلك تستخدم المقارنة السليمة تقنيًا ملف الحمل السنوي المتوقع بدلًا من النظر إلى سعر الشراء أو ادعاء كفاءة واحد فقط.

ينبغي أيضًا التعامل بحذر مع قدرة الحمل الزائد قصيرة المدة. قد تسمح بعض التصميمات المغمورة بالزيت ذات الملفات النحاسية بتحميل مؤقت أعلى من السعة المقدرة ضمن حدود درجة حرارة محددة. قد يكون ذلك مفيدًا لأحداث الذروة المُدارة أو التشغيل الطارئ، لكنه ليس هامش تشغيل اعتياديًا. تؤثر درجة حرارة الزيت، وظروف النقاط الساخنة للملفات، ودرجة الحرارة المحيطة، ومدة التحميل، والتاريخ الحراري السابق جميعها في ما هو مقبول. إن بناء دورة واجب عادية حول قدرة الحمل الزائد الطارئة يقلل هامش عمر العزل ويحجب الحاجة إلى سعة مركبة كافية.

أسئلة ينبغي الإجابة عنها قبل إصدار المواصفات

• ما أقصى حمل تشغيل متزامن، معبرًا عنه بـ kVA وكذلك kW؟
• أي محرك ينتج بدء التشغيل الأكثر تطلبًا، وما الأحمال الأخرى المتصلة في ذلك الوقت؟
• ما مقدار هبوط الجهد الذي يمكن للمحرك ونظام التحكم والعملية تحمله بأمان؟
• ما نسبة الحمل المغذاة عبر VFDs أو المقومات أو معدات UPS أو الأجهزة غير الخطية الأخرى؟
• ما نطاق ممانعة المحول المقبول بعد دراسات مستوى العطل وبدء المحرك؟
• هل سيعمل المحول باستمرار، أو يمر بدورات مكثفة، أو يبقى محملًا بخفة لفترات طويلة؟
• هل السعة المستقبلية مخصصة لمعدات معروفة، أم أنها سماح طوارئ غير محدد؟

لا يزال عزل الزيت وظروف الموقع يؤثران في الاختيار

بالنسبة للمحطات الفرعية الخارجية وواجبات التوزيع الأكبر، يتم اختيار المحولات المغمورة بالزيت كثيرًا لقدرتها على التبريد ونهج الخدمة المعتمد لها. ينبغي حسم اختيار سائل العزل، وترتيب الاحتواء، ومتطلبات السلامة من الحريق، والوصول للفحص، والظروف البيئية مبكرًا. قد يكون خيار الزيت النباتي مثل FR3 ذا صلة عندما يركز المشروع بشكل خاص على نقطة الاشتعال أو الاعتبارات البيئية، لكن ينبغي تقييم استخدامه مع تصميم المحول والموقع بالكامل بدلًا من اعتباره ترقية شاملة.

يمكن أن تصبح تفاصيل التركيب المادي قيودًا تشغيلية. يجب إدراج الخلوص اللازم للتبريد، والوصول إلى نهايات الكابلات، والمشعات، والرفع، والفحص، والاستبدال المستقبلي في تخطيط المحطة الفرعية. قد تفقد الوحدة الموضوعة قريبًا جدًا من الجدران أو المحاطة دون تهوية كافية الهامش الحراري المفترض أثناء الاختيار. وعندما تحدد الشركة المصنعة حدًا أدنى للخلوص عن الجدار، ينبغي أن يحافظ عليه التخطيط المدني بدلًا من محاولة استعادة المساحة أثناء الإنشاء.

تكون النقرات خارج الدائرة مناسبة عندما تكون تعديلات جهد التغذية غير متكررة ويمكن إجراؤها أثناء العزل المخطط له. وهي لا تصحح تغيرات الجهد السريعة الناتجة عن بدء المحركات أو الأحمال المتغيرة بسرعة. وإذا كان المشروع يعتمد على تنظيم جهد متكرر للحفاظ على ظروف العملية، فينبغي إعادة النظر في استراتيجية التحكم بالجهد بدلًا من توقع أن يؤدي محول NLTC وظيفة تنظيم تحت الحمل.

ما الذي ينبغي طلبه من الموردين

يتطلب العرض القابل للمقارنة أكثر من تصنيف kVA وبيان بأن الملفات نحاسية. اطلب قيمًا مضمونة لفقد اللا حمل، وفقد الحمل، والممانعة، ونسبة الجهد ونطاق النقرات، وفئة العزل، وارتفاع درجة الحرارة، وترتيب التبريد، ومعايير الاختبار السارية. عندما يكون واجب المحرك أو التوافقيات مؤثرًا، اذكر افتراضات التشغيل المطلوبة في الاستفسار واطلب من الموردين تحديد أي خفض للتصنيف أو تعديل في التصميم أو قيد.

تستحق المتانة الميكانيكية في حالة القصر الاهتمام أيضًا في الأنظمة الصناعية ذات تيار العطل المتاح الكبير. يمكن أن تؤدي حركة الملفات الناجمة عن قوى العطل إلى أضرار لا تكون واضحة عند التشغيل الأولي، لكنها تضعف الموثوقية على المدى الطويل. ينبغي أن يتوافق تصميم المحول وواجب العطل وزمن فصل الحماية وتنسيق معدات المفاتيح جميعها مع مستوى عطل النظام المحسوب.

تتحقق الاختبارات الروتينية في المصنع من خصائص أساسية مهمة، لكن ينبغي قراءتها إلى جانب بيانات التصميم. ينبغي لفريق المشروع تأكيد أن التكوين المختبر والمضمون يتوافق مع الجهد المطلوب ومجموعة المتجهات والممانعة وترتيب النقرات وفئة التبريد ومادة الملفات. قد تغير الاستبدالات التي تُجرى للالتزام بمواعيد التسليم الفواقد أو الممانعة أو الأبعاد أو الأداء الحراري بطرق مهمة لمنشأة تعمل بالمحركات.

لذلك، فإن اختيار محول ثلاثي الطور بملفات نحاسية لأحمال المحركات هو قرار كهربائي منسق. يمكن للنحاس أن يدعم تصميمًا فعالًا ومتينًا للملفات، لا سيما عندما يكون التحميل متطلبًا. وتكتسب المواصفات النهائية قيمتها عندما تثبت أن المحول سيحافظ على جهد قابل للاستخدام أثناء البدء، ويبقى ضمن الحدود الحرارية تحت واجب التوافقيات، ويتوافق مع مستوى العطل، ويحتفظ بسعة كافية لخطة التشغيل التي سينفذها المشروع فعليًا.
