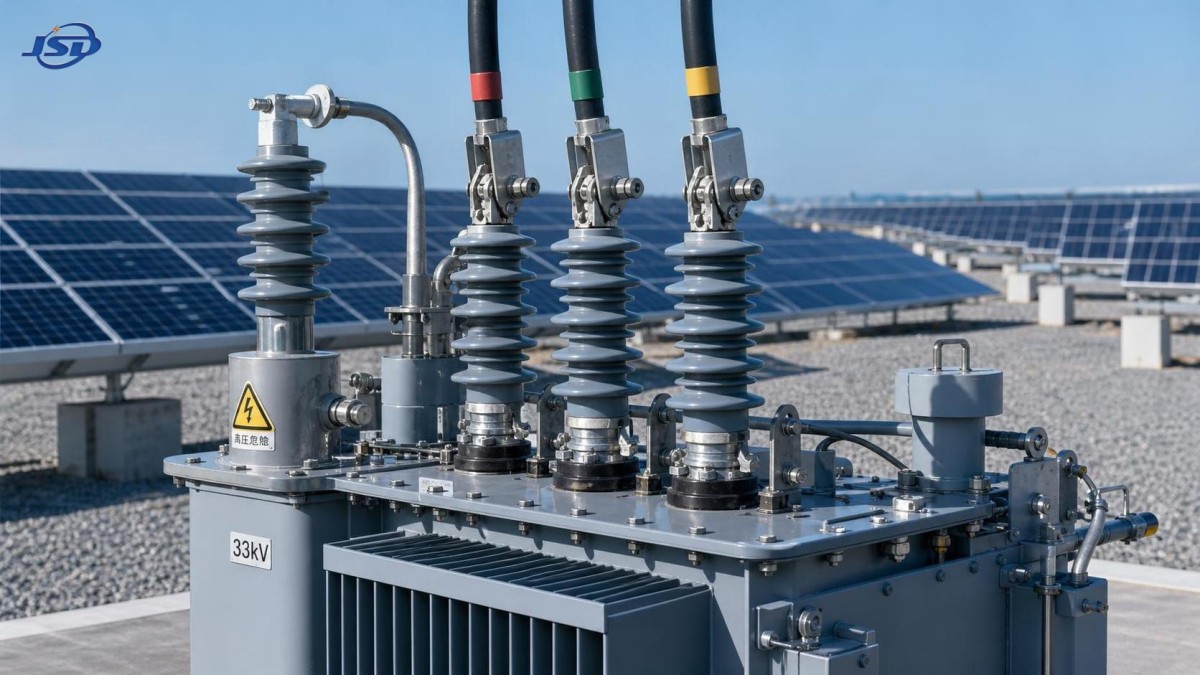

Elección de un transformador de 33 kV para plantas solares conectadas a la red eléctrica

Seleccionar un transformador de 33 kV para una planta solar conectada a la red no consiste principalmente en elegir la mayor potencia nominal en kVA al menor precio de compra. La unidad adecuada debe ajustarse a los requisitos de interconexión de la compañía eléctrica, al perfil operativo real de la planta, al comportamiento de los inversores, a la filosofía de protección y a las condiciones ambientales. Un transformador que parece aceptable en un diagrama unifilar aún puede generar retrasos en la puesta en marcha, problemas de control de tensión o pérdidas de energía innecesarias una vez que la planta se energiza.

En un proyecto solar, el transformador se sitúa entre una fuente de generación que cambia rápidamente y una red que espera un comportamiento eléctrico predecible. Por ello, la selección debe comenzar con el acuerdo de conexión a la red y el estudio de protección, y después abarcar la capacidad, el grupo vectorial, la impedancia, la refrigeración, el aislamiento, la monitorización y el soporte del proveedor.

Comience por la conexión a la red, no por el catálogo de transformadores

El primer documento que debe revisarse es la especificación de interconexión de la compañía eléctrica. Un transformador de 33 kV puede formar parte de un sistema colector, de una configuración elevadora desde bloques de inversores de baja tensión o de un transformador que alimenta un alimentador de exportación de 33 kV. Estas funciones son diferentes, incluso cuando la tensión nominal es la misma.

Confirme la tensión nominal requerida, el rango de tensión permitido, la frecuencia, la configuración de puesta a tierra, el nivel de cortocircuito, los requisitos de potencia reactiva y la interfaz de protección. Las compañías eléctricas también pueden especificar grupos vectoriales del transformador, métodos de puesta a tierra del neutro, requisitos de cambiador de tomas, pararrayos, configuraciones de medición y expectativas de soporte ante fallos para toda la planta.

Un error común es suponer que “33 kV” define completamente el lado de alta tensión. No es así. Una red nominal de 33 kV puede tener su propia banda operativa admisible, reglas de coordinación de aislamiento y consideraciones sobre sobretensiones de maniobra. La tensión más alta para el equipo del transformador, el nivel básico de aislamiento, las boquillas, los descargadores y las terminaciones de cable deben adaptarse al diseño real de la red, no solo a la tensión indicada en un plano preliminar.

Antes de solicitar cotizaciones, defina estos puntos en la medida de lo posible:

• Tensión del punto de acoplamiento común y tolerancia de tensión exigida por la compañía eléctrica.
• Tensión máxima y mínima de red prevista en los terminales del transformador.
• Capacidad de exportación de la planta solar, potencia aparente nominal de los inversores y rango operativo de potencia reactiva.
• Grupo vectorial requerido y tratamiento del neutro.
• Nivel de fallo calculado en la barra de 33 kV y capacidad de soportar cortocircuitos requerida para el transformador.
• Normas aplicables, incluida la edición y cualquier desviación específica de la compañía eléctrica.
• Altitud del emplazamiento, temperatura ambiente, nivel de contaminación, requisito sísmico y disposición de instalación.

Esta información hace comparables las propuestas de los proveedores. Sin ella, dos cotizaciones con la misma potencia nominal en MVA pueden representar diseños eléctricos sustancialmente diferentes.

Dimensione el transformador de 33 kV para el servicio operativo, no para la capacidad de los módulos de CC

Las plantas solares suelen describirse en MWp en el lado de CC, mientras que los transformadores se clasifican en kVA o MVA en el lado de CA. Tratar estas cifras como equivalentes provoca errores iniciales de dimensionamiento. El transformador debe soportar la máxima potencia aparente de CA prevista, incluida la potencia reactiva que pueda requerir el operador de red.

Por ejemplo, una planta puede exportar potencia activa cerca de su potencia nominal de CA y, al mismo tiempo, tener que operar con un factor de potencia especificado o proporcionar soporte de tensión. La potencia reactiva consume capacidad del transformador aunque no aumente la energía entregada en kWh. El recorte de los inversores, las normas de limitación de generación, la integración de baterías y la futura ampliación también pueden modificar el perfil de carga real.

Un enfoque práctico consiste en calcular la máxima potencia aparente continua bajo el modo de soporte de red requerido y, a continuación, evaluar si se justifica un margen por las condiciones ambientales, el perfil de irradiación solar, el calentamiento por armónicos y la ampliación prevista. El sobredimensionamiento no es automáticamente prudente. Un transformador sobredimensionado tiene un mayor coste de capital y puede generar mayores pérdidas en vacío durante décadas. Sin embargo, un dimensionamiento insuficiente puede limitar la exportación, incrementar el esfuerzo térmico y dificultar el cumplimiento de las solicitudes de potencia reactiva.

La decisión de diseño debe documentarse mediante un programa de cargas, no basarse en una regla empírica informal. Solicite al diseñador eléctrico que muestre la potencia activa supuesta, la potencia reactiva, el factor de potencia, la potencia máxima de salida del inversor y la carga esperada del transformador a la temperatura ambiente de diseño del emplazamiento.

La relación de tensión y el rango de tomas merecen más atención de la que suelen recibir

En una planta solar conectada a la red, la regulación de tensión es una cuestión operativa, no un detalle documental. La caída de tensión del cable a lo largo de la red colectora, las variaciones de tensión de la red, los límites de tensión de los inversores y el despacho de potencia reactiva afectan a la tensión que perciben los equipos. Una relación y una configuración de tomas adecuadas pueden proporcionar un margen operativo útil; una configuración incorrecta puede hacer que la planta opere repetidamente cerca de los límites de los inversores.

Para muchas aplicaciones solares, un cambiador de tomas sin carga es adecuado porque la relación del transformador se ajusta durante la puesta en marcha o paradas programadas. Un cambiador de tomas bajo carga puede ser apropiado cuando la tensión de red varía considerablemente, cuando el transformador presta una función de distribución más amplia o cuando la compañía eléctrica exige explícitamente una regulación activa de tensión. Añade complejidad, necesidades de mantenimiento, integración de control y coste, por lo que no debe especificarse por defecto.

No seleccione un rango de tomas simplemente porque sea estándar en el catálogo de un proveedor. Confirme qué devanado dispone de tomas, el número y el tamaño de los pasos de toma, la toma nominal preferida y si el rango propuesto aborda realmente la variación de tensión calculada. Esta revisión debe incluir al proveedor de inversores, al diseñador de cables y al ingeniero de estudios de red.

La impedancia, el grupo vectorial y la puesta a tierra son decisiones de protección

La impedancia del transformador influye en la corriente de fallo, la caída de tensión, el funcionamiento en paralelo y el comportamiento de los dispositivos de protección. Una impedancia menor puede mejorar la regulación de tensión, pero puede aumentar la exigencia ante fallos. Una impedancia mayor puede limitar la corriente de fallo, pero puede provocar una mayor caída de tensión bajo carga. No existe un porcentaje de impedancia “óptimo” universal para las plantas solares.

El valor correcto procede de estudios de coordinación. Debe ser compatible con la potencia nominal de la aparamenta de 33 kV, la protección de los alimentadores, la contribución de los inversores a la corriente de fallo, la impedancia de los cables y los ajustes de protección de la compañía eléctrica. La generación basada en inversores se comporta de forma diferente a la generación síncrona, por lo que los estudios de protección deben utilizar características realistas de corriente de fallo de los inversores proporcionadas por su fabricante.

La selección del grupo vectorial es igualmente importante. Afecta al desplazamiento de fase, al comportamiento de secuencia cero, a las trayectorias armónicas y a las opciones de puesta a tierra. Un devanado en delta puede bloquear el paso de corrientes de secuencia cero entre los lados, mientras que un devanado en estrella puesto a tierra puede ser necesario para establecer una referencia para el sistema de media tensión. La elección final debe estar alineada con la filosofía de puesta a tierra de la red y el esquema de relés. Copiar el grupo vectorial de otro proyecto puede ser arriesgado cuando la configuración de la red es diferente.

Solicite un paquete coordinado: el grupo vectorial del transformador, el equipo de puesta a tierra del neutro, la protección contra sobretensiones, el enfoque de conexión de pantallas de cable y los ajustes de protección deben revisarse conjuntamente. Tratarlos como elementos de adquisición independientes suele generar cambios tardíos de diseño.

Las pérdidas importan porque las plantas solares tienen una larga vida operativa

Las pérdidas del transformador suelen dividirse en pérdidas en vacío y pérdidas en carga. Las pérdidas en vacío existen siempre que el transformador está energizado, incluso por la noche. Las pérdidas en carga aumentan con la corriente y son más significativas cuando el transformador funciona con una carga elevada. Las plantas solares presentan un perfil característico: la carga diurna puede ser alta, pero el transformador permanece energizado durante las horas de baja generación y sin generación.

Esto hace que la evaluación del ciclo de vida sea más útil que comparar únicamente el precio inicial. Un diseño de menores pérdidas puede tener sentido comercial cuando los precios de la energía, las horas de funcionamiento y las hipótesis de capitalización de pérdidas respaldan el coste adicional. El cálculo requiere hipótesis transparentes. El valor de la electricidad, la disponibilidad de la planta, las normas energéticas locales y el perfil operativo previsto varían según el proyecto, por lo que no debe aceptarse ninguna cifra genérica de retorno sin verificar el modelo subyacente.

Para la distribución auxiliar de baja tensión dentro de una instalación fotovoltaica, un producto como elTransformador de distribución de potencia sumergido en aceite de 30 kV/0,4 kV puede ser pertinente cuando el diseño del emplazamiento requiere una alimentación de 30 kV a 0,4 kV. Su rango de aplicación indicado incluye plantas de energía fotovoltaica, y sus potencias nominales indicadas de 500 kVA a 1600 kVA pueden adaptarse a funciones de distribución local. No debe sustituirse por un transformador de conexión de 33 kV salvo que la arquitectura de tensión del proyecto y los requisitos de la compañía eléctrica respalden específicamente dicha configuración.

Esta distinción es importante. Un transformador auxiliar robusto no resuelve automáticamente la función principal de interconexión a la red. Mantenga claras las funciones de los equipos en la especificación técnica.

Elija la construcción según el emplazamiento, no solo por preferencia

Los transformadores sumergidos en aceite siguen siendo una opción habitual para instalaciones solares exteriores porque ofrecen una refrigeración eficaz y están disponibles en una amplia gama de potencias. Requieren una contención de aceite adecuada, una evaluación del riesgo de incendio, acceso para inspección y un plan ambiental para fugas o gestión al final de la vida útil. Cuando las restricciones de incendio, la instalación interior o las ubicaciones sensibles condicionan el diseño, puede considerarse una construcción de tipo seco, aunque tiene sus propias implicaciones térmicas y de coste.

La temperatura ambiente y la altitud no pueden tratarse como detalles menores. Las temperaturas ambientales elevadas reducen el margen de refrigeración. Las mayores altitudes reducen la densidad del aire y pueden afectar a las distancias de aislamiento y al rendimiento de refrigeración. Las ubicaciones costeras, desérticas, agrícolas e industriales presentan diferentes riesgos de contaminación y corrosión. La envolvente del transformador, las boquillas, los radiadores, las cajas de cables, el sistema de pintura y la protección de terminales deben reflejar las condiciones reales del emplazamiento.

Para plantas remotas, la monitorización suele valer más que un ahorro marginal en el coste de compra. Como mínimo, especifique las indicaciones de temperatura, alarmas, disparos, indicación de nivel de aceite cuando corresponda, disposición de alivio de presión y puntos de interfaz requeridos por el sistema SCADA de la planta. Las unidades más grandes o de mayor criticidad pueden justificar la monitorización de gases disueltos, la monitorización de boquillas u otras medidas de monitorización de condición, pero el sistema seleccionado debe ajustarse a la estrategia de mantenimiento. Instalar sensores complejos sin un proceso de respuesta claro no mejora la fiabilidad.

Qué debe contener una especificación de transformador técnicamente utilizable

Un proveedor no puede proporcionar un diseño final significativo basándose únicamente en “33 kV, proyecto solar, 10 MVA”. Una especificación utilizable debe definir la función eléctrica y la función del emplazamiento en el mismo documento.

Incluya potencia nominal y etapa de refrigeración, relación de tensión, frecuencia, grupo vectorial, tolerancia de impedancia, configuración de tomas, requisitos de material de los devanados cuando corresponda, nivel de aislamiento, pérdidas, límites de elevación de temperatura, resistencia a cortocircuitos, disposición de terminales, distancia de fuga de las boquillas, detalles del neutro, accesorios, sistema de pintura, norma aplicable, ensayos de rutina, expectativas de ensayos de tipo, requisitos de pruebas de aceptación en fábrica, documentación, embalaje y repuestos.

También es razonable identificar el límite contractual. Aclare si el proveedor suministra únicamente el transformador o también pararrayos, equipo de puesta a tierra del neutro, armario de control, cajas de cables, dispositivos de monitorización, supervisión del transporte, llenado de aceite, pruebas en sitio y apoyo a la puesta en marcha. Los límites ambiguos son una fuente frecuente de disputas sobre el calendario.

Jinshida Electric Power Technology Co., Ltd. se centra en equipos de transmisión y distribución para aplicaciones de red eléctrica, industria, infraestructura y nuevas energías. Para un paquete de transformador solar, la pregunta útil no es simplemente si un fabricante puede construir la unidad, sino si su equipo de ingeniería puede revisar los datos de red, las condiciones del emplazamiento, los requisitos de ensayo y el paquete documental antes de la producción. Un riguroso proceso de calidad es más valioso cuando da lugar a planos aprobados claros, ensayos trazables y equipos que se ajustan a la especificación aprobada.

No acepte “conforme con IEC” como respuesta completa

IEC 60076 se utiliza ampliamente para el diseño y ensayo de transformadores de potencia, pero la expresión “conforme con IEC” por sí sola es demasiado amplia para la adquisición. Confirme la edición exacta de la norma, las cláusulas aplicables, los requisitos de pérdidas, los requisitos de aislamiento, el alcance de las pruebas y las condiciones adicionales de la compañía eléctrica. Si la normativa local o el operador de red exige ANSI/IEEE, EN, GOST u otro marco, defina ese requisito antes de la adjudicación.

Las pruebas de rutina deben acordarse en la especificación de compra. Dependiendo del proyecto y de la potencia nominal del transformador, el comprador puede requerir pruebas de aceptación en fábrica presenciadas, verificación de relación y grupo vectorial, mediciones de resistencia de los devanados, pruebas de impedancia y pérdidas en carga, mediciones de pérdidas y corriente en vacío, pruebas dieléctricas y comprobaciones funcionales de los accesorios. Cualquier prueba especial debe identificarse con antelación, ya que puede influir en el diseño, la programación de fábrica y el coste.

Una buena prueba de aceptación en fábrica no es una visita ceremonial. Es la última oportunidad práctica para comparar la unidad terminada con los planos aprobados, los datos de placa, los registros de ensayo, las listas de accesorios, las marcas de terminales y los requisitos de transporte antes del envío.

Preguntas que evitan sorpresas tardías

¿La potencia nominal del transformador debe incluir una futura ampliación solar?

Solo cuando la ampliación sea creíble y el resto del sistema eléctrico pueda soportarla. Compruebe la capacidad de los alimentadores, las potencias nominales de la aparamenta, los ajustes de protección, el uso del suelo, los límites del acuerdo de exportación y los planes de inversores. Comprar capacidad adicional de transformador por sí sola no crea capacidad útil de exportación futura.

¿Una mayor capacidad de sobrecarga es suficiente para reducir la potencia nominal del transformador?

No. La capacidad de sobrecarga a corto plazo está condicionada por la temperatura, la carga previa, la refrigeración y los límites del fabricante. Puede ayudar durante eventos excepcionales, pero no debe sustituir la potencia para servicio continuo requerida por las obligaciones de exportación y potencia reactiva de la planta.

¿Puede utilizarse un transformador de 30 kV en un sistema de 33 kV?

No como supuesto. Deben verificarse la tensión nominal, la tensión más alta para el equipo, el nivel de aislamiento, el rango de tomas y la aprobación de la compañía eléctrica. Un producto de 30 kV puede ser adecuado para una red colectora o auxiliar de 30 kV, pero no es automáticamente adecuado para una interconexión de 33 kV.

¿Cuál es el error de adquisición más común?

Emitir una especificación imprecisa y comparar ofertas únicamente por precio y potencia nominal en MVA. Las diferencias en pérdidas, impedancia, nivel de aislamiento, accesorios, alcance de pruebas y responsabilidad de entrega pueden hacer que la cotización más baja sea la opción más costosa después de la puesta en marcha.

Cerca del final del proceso de selección, revise el transformador de 33 kV como parte del sistema eléctrico completo: red de la compañía eléctrica, inversores, cables colectores, aparamenta, relés de protección, puesta a tierra y plan de operación. La mejor elección es la unidad cuyo diseño documentado se adapta a ese sistema y cuyo proveedor puede demostrar el cumplimiento mediante planos, pruebas y soporte. Esa es la decisión que protege el calendario, la entrega de energía y la disponibilidad de la planta a largo plazo.
