Для трансформатора 35 кВ координация изоляции — это не просто выбор более высокого уровня электрической прочности. Это процесс согласования изоляции трансформатора, ограничителей перенапряжений, заземления системы, конфигурации линии и условий эксплуатации таким образом, чтобы изоляция подвергалась контролируемому уровню воздействия во время грозовых и коммутационных явлений. При правильном выполнении она предотвращает достижение наиболее опасными перенапряжениями уязвимых участков обмоток, вводов, кабельных оконцеваний и подключенного коммутационного оборудования. При неправильном выполнении даже внешне соответствующее требованиям оборудование может подвергаться многократному старению диэлектрика или единичному серьезному повреждению.

Технические специалисты по оценке часто сталкиваются с практическим противоречием: чрезмерный консерватизм может увеличить стоимость и габариты трансформатора, тогда как недостаточно заданная система изоляции может создавать риски, которые станут заметны только при вводе в эксплуатацию или спустя годы работы. Поэтому целью является не «максимальная изоляция». Цель — согласованный уровень защиты с обоснованным запасом, подтвержденный применительно к фактической сети, а не принятый только на основании номинального напряжения.

Номинальное напряжение не определяет полный уровень импульсных воздействий

Трансформатор 35 кВ обычно связан с наибольшим напряжением системы 36 кВ, однако номинальное напряжение является лишь отправной точкой для выбора изоляции. Трансформатор может быть подключен к воздушному фидеру в районе с высокой грозовой активностью, к компактной кабельной сети, к системе сбора энергии ветровой или солнечной электростанции либо к промышленной шине, питающей крупные двигатели и силовые электронные нагрузки. Каждая такая схема формирует различную переходную среду.

Грозовые перенапряжения обычно являются первоочередной проблемой там, где воздушные линии входят на подстанцию или оканчиваются вблизи вводов трансформатора. Удар молнии может создать волну бегущего перенапряжения с крутым фронтом, которая отражается и усиливается на неоднородностях, таких как переходы воздушной линии в кабель, разомкнутые выводы и соединения трансформатора. Поэтому напряжение на выводе трансформатора может существенно отличаться от импульса, первоначально измеренного или рассчитанного на линии.

Коммутационные операции также имеют значение. Вакуумные выключатели, батареи конденсаторов, кабельные цепи, реакторы и события отключения повреждений могут генерировать колебательные или крутые переходные процессы. Хотя коммутационные перенапряжения в сетях среднего напряжения часто менее серьезны по пиковому значению, чем грозовые импульсы, они могут быть существенны, когда обмотки трансформатора подключены через короткие кабельные участки, когда ограничители перенапряжений удалены или когда часто выполняются коммутации. В промышленных системах с преобразовательным питанием специалист также должен отличать обычные сетевые перенапряжения от повторяющихся электрических нагрузок, связанных с более широкой силовой электронной установкой.

Цепочка координации изоляции

Корректная оценка охватывает весь путь перенапряжения, а не рассматривает трансформатор как изолированный компонент. Базовая цепочка проста: оценить перенапряжение, которое может возникнуть на выводах трансформатора, определить, до какого уровня его фактически ограничит защитное устройство, учесть влияние монтажа и сравнить полученное воздействие с назначенной способностью трансформатора выдерживать напряжение.

В проектах, основанных на стандартах IEC, IEC 60071 устанавливает более широкую основу для координации изоляции, а IEC 60076 охватывает требования к силовым трансформаторам и диэлектрические испытания. Для конкретного проекта необходимо проверить применимые части и редакции стандартов, а также местные правила энергосистемы. Эти документы не заменяют инженерное суждение; они создают единый язык для уровней изоляции, испытаний на выдерживаемое напряжение, расстояний, защитных уровней и запасов координации.

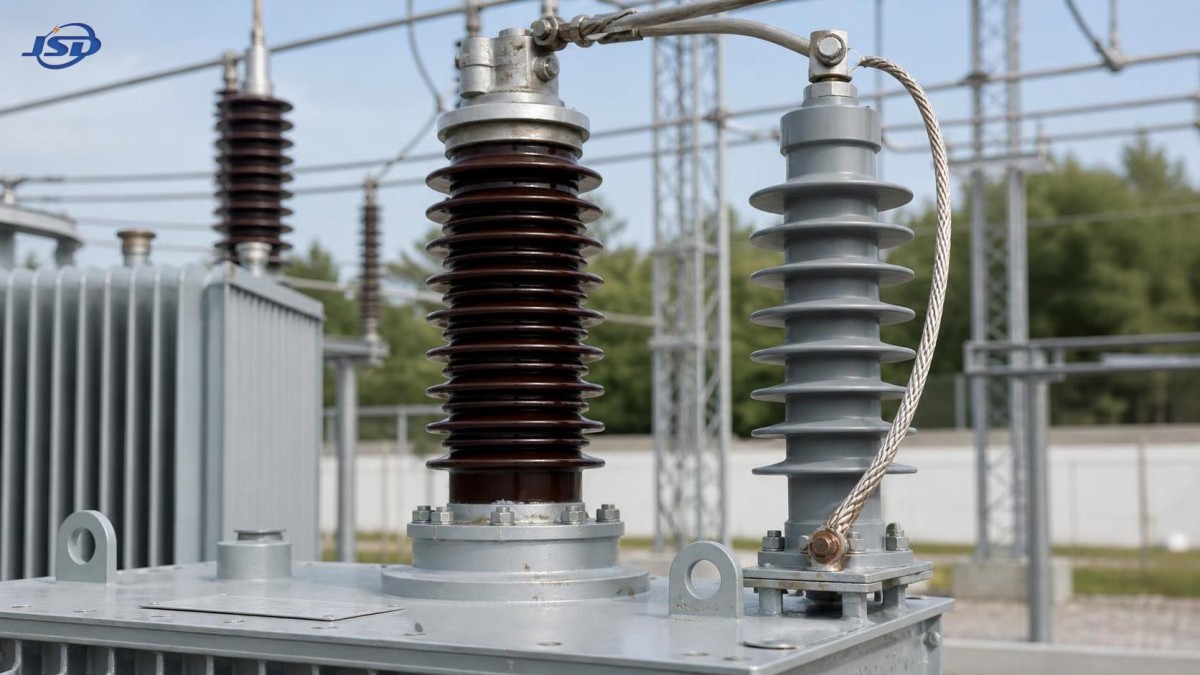

Следует учитывать как внешнюю, так и внутреннюю изоляцию трансформатора. Внешняя изоляция включает вводы и воздушные зазоры, на которые могут влиять загрязнение, высота над уровнем моря, влажность и геометрия установки. Внутренняя изоляция включает участки между обмоткой и землей, между обмотками, выводы, соединения ответвлений и межвитковые зоны. Трансформатор может успешно пройти установленное испытание грозовым импульсом, но все же столкнуться с неблагоприятными условиями на объекте, если неправильно размещенный ограничитель или длинный проводник позволит чрезмерно крутой волне достичь вывода.

Уровень защиты важнее одного лишь номинального напряжения ограничителя

Металлооксидные ограничители перенапряжений являются центральным элементом большинства схем координации изоляции 35 кВ, однако выбор только по их номинальному напряжению неполон. Важным значением является остаточное или защитное напряжение при ожидаемом токе и форме волны перенапряжения, а также способность выдерживать временные перенапряжения и энергетическая нагрузка. Ограничитель должен выдерживать вероятные условия системы, ограничивая напряжение на выводе трансформатора до уровня ниже выбранного выдерживаемого уровня изоляции с достаточным запасом.

Длина соединительных проводников не является незначительной деталью монтажа. При быстром переходном процессе индуктивность проводников создает дополнительное падение напряжения. Ограничитель, установленный в нескольких метрах от оборудования, может защищать фидер, но обеспечивать меньшую защиту на вводе трансформатора, чем предполагает его каталожный защитный уровень. Короткие прямые соединения и путь заземления с низким импедансом часто более ценны, чем переход на номинально более мощный ограничитель без улучшения физической компоновки.

Заземление также меняет решение. В эффективно заземленных системах поведение временных перенапряжений фаза—земля отличается от поведения в изолированных, заземленных через сопротивление или резонансно заземленных сетях. Длительное рабочее напряжение ограничителя, его класс временного перенапряжения и время отключения повреждения должны соответствовать фактическому способу заземления. Это одна из областей, в которых типовые предположения для 35 кВ часто небезопасны.

Где встречаются проектирование трансформатора и проектирование системы

Уровень изоляции, требуемый в спецификации трансформатора, должен быть прослеживаемо связан с исследованием сети и схемой защиты. Тендерный документ, в котором просто указано «трансформатор 35 кВ» без определения наибольшего напряжения, уровней выдерживаемой изоляции, режима нейтрали, типа входного присоединения и места установки ограничителей, оставляет слишком многое для толкования. Это особенно важно для трансформаторов специального назначения, где поведение нагрузки и подключенное оборудование могут изменять фактическую среду перенапряжений.

Например, выпрямительная установка может требовать электрической развязки, нестандартной схемы вторичной обмотки низкого напряжения и группы соединения, выбранной для поддержки выпрямительной системы. Эти особенности следует рассматривать вместе с высоковольтной нагрузкой на изоляцию, а не в отдельном коммерческом обсуждении. Трансформатор 35 кВспециальный изолирующий и выпрямительный трансформатор может быть сконфигурирован для трехфазного применения мощностью от 50 kVA до 5000 kVA, с работой на частоте 50 Hz или 60 Hz, медными обмотками и вариантами установки внутри или вне помещения. Если указан IEC 60076, требования к изоляции и испытаниям все равно должны быть согласованы с фактическим исследованием системы, схемой подключения и выбранными ограничителями.

Выпрямительные трансформаторы, используемые в металлургии, электролизе, гальванике, рельсовом транспорте, химической переработке, горнодобывающей промышленности и других силовых электронных применениях, также требуют внимания к неимпульсным нагрузкам. Гармонические токи, тепловая нагрузка, риски смещения постоянного тока в связанном оборудовании и частота коммутации могут влиять на старение обмоток и изоляции. Это не заменяет координацию грозовых импульсов, но влияет на долговечность системы изоляции, которая должна выдерживать такие импульсы в течение срока службы.

Практическая оценка запаса координации

Запас между способностью трансформатора выдерживать напряжение и ожидаемым защитным уровнем является основой оценки. Его не следует определять сравнением двух отдельных каталожных значений. Ожидаемое воздействие на выводе трансформатора может включать остаточное напряжение ограничителя, напряжение, вызванное соединительными проводниками, эффекты отражения волны и неопределенность, связанную с параметрами установки и системы. Выбранный выдерживаемый уровень должен покрывать полученное воздействие при соответствующем импульсном режиме.

Полезный технический вопрос: «Какое напряжение фактически увидит ввод трансформатора во время достоверного события?» Этот вопрос направляет внимание на часто упускаемые факторы: длину кабеля между ограничителем и трансформатором, воздействие воздушной линии, компоновку подстанции, трассировку заземляющего проводника, конфигурацию нейтрали трансформатора и установлены ли ограничители на всех требуемых выводах. Он также позволяет избежать распространенной ошибки — предположения, что стандартный уровень испытаний трансформатора автоматически гарантирует достаточную защиту при любой полевой установке.

Для установок с более серьезными последствиями могут быть оправданы исследования переходных процессов. Требуемая глубина исследования зависит от сложности сети и профиля рисков. Простому радиальному воздушному фидеру может потребоваться целенаправленная оценка грозового воздействия и размещения ограничителей. Подстанция с кабельными переходами, несколькими источниками, коммутацией конденсаторов, длинными фидерами или преобразовательным оборудованием может оправдывать более детальное моделирование. Исследование должно четко определять допущения, поскольку его результат надежен лишь настолько, насколько надежны использованные данные о конфигурации фидера, заземлении и защитных устройствах.

Вопросы, которые следует решить до передачи в производство

• Каковы наибольшее напряжение системы и схема заземления, включая достоверные условия временных перенапряжений?
• Являются ли входящие и отходящие соединения воздушной линией, кабелем, шинопроводом или их комбинацией?
• Какие уровни выдерживаемого грозового импульса и напряжения промышленной частоты требуются руководящей спецификацией или стандартом?
• Где будут установлены ограничители и какова приблизительная длина соединительного проводника до каждого защищаемого вывода трансформатора?
• Имеет ли трансформатор третичную обмотку, доступную нейтраль, переключатель ответвлений или специальную схему вторичной обмотки, требующую отдельного рассмотрения?
• Имеют ли значение высота установки, степень загрязнения, условия внутреннего размещения или наружные воздушные зазоры для выбора внешней изоляции?

Эти вопросы не являются формальностью. Они определяют, работают ли изготовитель, проектировщик системы и команда по вводу в эксплуатацию на одной и той же основе координации изоляции. Поздние изменения места установки ограничителя или трассы кабеля могут сделать недействительным в остальном обоснованный первоначальный расчет.

Испытания подтверждают конструкцию, но не заменяют координацию

Заводские диэлектрические испытания остаются необходимыми. Они подтверждают, что трансформатор изготовлен для выдерживания заданного испытательного воздействия и что конструкция изоляции не имеет определенных производственных дефектов. Однако сертификат испытаний не доказывает, что ограничители перенапряжений выбраны правильно, их заземление достаточно или компоновка подстанции предотвратит опасные напряжения на выводах. Это ответственность системного уровня.

И наоборот, хорошо подготовленное исследование координации изоляции не должно использоваться для ослабления заводского контроля качества. Надежная работа зависит от обеих сторон: дисциплинированного проектирования и изготовления конструкций изоляции, а также правильного применения на объекте. Jinshida Electric Power Technology Co., Ltd. реализует этот подход посредством технической поддержки, контролируемых производственных процессов и управления качеством оборудования передачи и распределения электроэнергии, предназначенного для промышленности, электросетей, новых энергетических и инфраструктурных применений. Для специалиста по оценке полезными доказательствами являются ясность утвержденного технического графика, чертежей, объема испытаний и документированных обязанностей по сопряжению.

Решение принимается на стыках

Риск перенапряжений в трансформаторе 35 кВ ограничивается, когда уровни выдерживаемой изоляции, защитные характеристики ограничителей, геометрия установки и поведение заземления рассматриваются как единая скоординированная система. Наиболее дорогостоящей ошибкой часто является не выбор недостаточного трансформатора сам по себе, а упущение стыка между подходящим трансформатором и неподходящей схемой защиты.

Перед утверждением конструкции совместно подтвердите применимый стандарт изоляции, уровни испытаний трансформатора, способ заземления системы, данные ограничителей, компоновку выводов и конфигурацию кабеля или линии. Если какой-либо из этих входных параметров остается неопределенным, запас координации следует пересмотреть до изготовления и повторно перед окончательной установкой. Такая дисциплина обеспечивает трансформатору 35 кВ реалистичную защиту от перенапряжений, с которыми он фактически столкнется.
