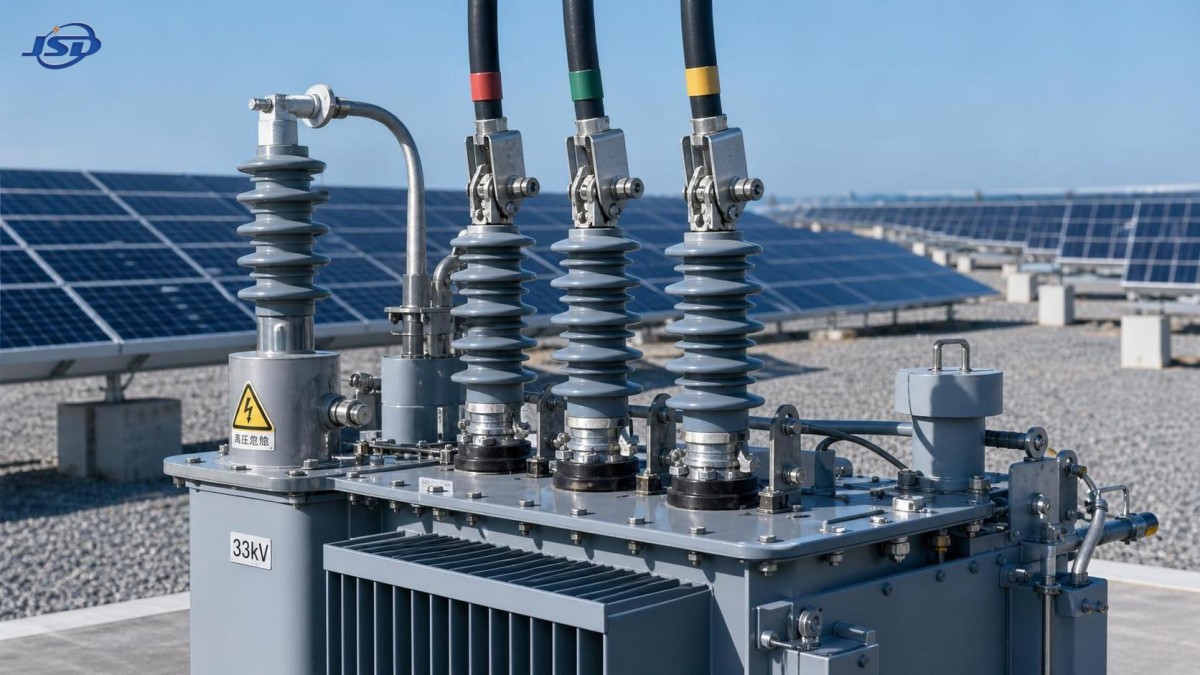

Escolha de um transformador de 33 kV para usinas solares conectadas à rede elétrica

Selecionar um transformador de 33 kV para uma usina solar conectada à rede não é principalmente uma questão de escolher a maior potência nominal em kVA pelo menor preço de aquisição. A unidade correta deve atender aos requisitos de interligação da concessionária, ao perfil operacional real da usina, ao comportamento dos inversores, à filosofia de proteção e às condições ambientais. Um transformador que parece aceitável em um diagrama unifilar ainda pode causar atrasos no comissionamento, problemas de controle de tensão ou perdas desnecessárias de energia após a energização da usina.

Em um projeto solar, o transformador está situado entre uma fonte de geração que muda rapidamente e uma rede que espera um comportamento elétrico previsível. Por isso, a seleção deve começar pelo acordo de conexão à rede e pelo estudo de proteção, avançando então para capacidade, grupo vetorial, impedância, refrigeração, isolamento, monitoramento e suporte do fornecedor.

Comece pela conexão à rede, não pelo catálogo de transformadores

O primeiro documento a analisar é a especificação de interligação da concessionária. Um transformador de 33 kV pode fazer parte de um sistema coletor, de uma configuração elevadora a partir de blocos de inversores de baixa tensão ou de um transformador que alimenta um alimentador de exportação de 33 kV. Essas são funções diferentes, mesmo quando a tensão nominal é a mesma.

Confirme a tensão nominal exigida, a faixa de tensão permitida, a frequência, o esquema de aterramento, o nível de curto-circuito, os requisitos de potência reativa e a interface de proteção. As concessionárias também podem especificar grupos vetoriais do transformador, métodos de aterramento do neutro, requisitos de comutador de derivações, para-raios, esquemas de medição e expectativas de suportabilidade a faltas para toda a usina.

Um erro comum é presumir que “33 kV” define completamente o lado de alta tensão. Não define. Uma rede nominal de 33 kV pode ter sua própria faixa operacional permitida, regras de coordenação de isolamento e considerações sobre surtos de manobra. A maior tensão para equipamento do transformador, o nível básico de isolamento, as buchas, os para-raios e as terminações de cabos precisam ser adequados ao projeto real da rede, e não apenas à tensão indicada em um desenho preliminar.

Antes de solicitar cotações, defina estes pontos tanto quanto possível:

• Tensão do ponto de acoplamento comum e tolerância de tensão exigida pela concessionária.
• Tensão máxima e mínima da rede esperada nos terminais do transformador.
• Capacidade de exportação da usina solar, potência aparente nominal dos inversores e faixa operacional de potência reativa.
• Grupo vetorial exigido e tratamento do neutro.
• Nível de falta calculado no barramento de 33 kV e capacidade de suportação a curto-circuito exigida do transformador.
• Normas aplicáveis, incluindo a edição e quaisquer desvios específicos da concessionária.
• Altitude do local, temperatura ambiente, nível de poluição, requisito sísmico e layout de instalação.

Essas informações tornam as propostas dos fornecedores comparáveis. Sem elas, duas cotações com a mesma potência em MVA podem representar projetos elétricos materialmente diferentes.

Dimensione o transformador de 33 kV para o regime de operação, não para a capacidade DC dos módulos

As usinas solares são frequentemente discutidas em MWp no lado DC, enquanto os transformadores são classificados em kVA ou MVA no lado AC. Tratar esses valores como intercambiáveis causa erros iniciais de dimensionamento. O transformador deve suportar a potência aparente AC máxima esperada, incluindo a potência reativa que pode ser exigida pelo operador da rede.

Por exemplo, uma usina pode exportar potência ativa próxima à sua potência nominal AC e, ao mesmo tempo, ser solicitada a operar com um fator de potência especificado ou fornecer suporte de tensão. A potência reativa consome capacidade do transformador, embora não acrescente energia fornecida em kWh. O clipping dos inversores, as regras de restrição de geração, a integração de baterias e expansões futuras também podem alterar o perfil real de carregamento.

Uma abordagem prática é calcular a maior potência aparente contínua no modo exigido de suporte à rede e então avaliar se uma margem é justificada pelas condições ambientais, pelo perfil de irradiação solar, pelo aquecimento harmônico e pela expansão planejada. O superdimensionamento não é automaticamente prudente. Um transformador superdimensionado tem maior custo de capital e pode apresentar maiores perdas em vazio por décadas. O subdimensionamento, porém, pode limitar a exportação, aumentar o estresse térmico e dificultar o atendimento às solicitações de potência reativa.

A decisão de projeto deve ser documentada com uma programação de carga, e não baseada em uma regra prática informal. Peça ao projetista elétrico que apresente a potência ativa assumida, a potência reativa, o fator de potência, a saída máxima do inversor e o carregamento esperado do transformador na temperatura ambiente de projeto do local.

A relação de tensão e a faixa de derivações merecem mais atenção do que normalmente recebem

Em uma usina solar conectada à rede, a regulação de tensão é uma questão operacional, não um detalhe documental. A queda de tensão nos cabos da rede coletora, as variações da tensão da rede, os limites de tensão dos inversores e o despacho de potência reativa afetam a tensão observada pelos equipamentos. Uma relação de transformação e uma configuração de derivações adequadas podem proporcionar uma margem operacional útil; uma configuração inadequada pode deixar a usina operando repetidamente próxima aos limites dos inversores.

Para muitas aplicações solares, um comutador de derivações sem carga é suficiente, pois a relação do transformador é ajustada durante o comissionamento ou em paradas programadas. Um comutador de derivações sob carga pode ser adequado quando a tensão da rede varia substancialmente, quando o transformador atende a uma função de distribuição mais ampla ou quando a concessionária exige explicitamente regulação ativa de tensão. Ele acrescenta complexidade, necessidades de manutenção, integração de controle e custo, portanto não deve ser especificado por padrão.

Não selecione uma faixa de derivações apenas porque ela é padrão no catálogo de um fornecedor. Confirme qual enrolamento possui derivações, a quantidade e o tamanho dos passos de derivação, a derivação nominal preferencial e se a faixa proposta realmente atende à variação de tensão calculada. Essa análise deve incluir o fornecedor dos inversores, o projetista de cabos e o engenheiro responsável pelos estudos de rede.

Impedância, grupo vetorial e aterramento são decisões de proteção

A impedância do transformador influencia a corrente de falta, a queda de tensão, a operação em paralelo e o comportamento dos dispositivos de proteção. Uma impedância menor pode melhorar a regulação de tensão, mas pode aumentar o nível de curto-circuito. Uma impedância maior pode limitar a corrente de falta, mas pode gerar uma queda de tensão maior sob carga. Não existe uma porcentagem de impedância “ideal” universal para usinas solares.

O valor correto resulta de estudos de coordenação. Ele deve ser compatível com a capacidade nominal do conjunto de manobra de 33 kV, a proteção dos alimentadores, a contribuição dos inversores para a corrente de falta, a impedância dos cabos e os ajustes de proteção da concessionária. A geração baseada em inversores comporta-se de modo diferente da geração síncrona, portanto os estudos de proteção devem utilizar características realistas de corrente de falta dos inversores, fornecidas pelo fabricante dos inversores.

A seleção do grupo vetorial é igualmente importante. Ela afeta o deslocamento de fase, o comportamento de sequência zero, os caminhos harmônicos e as opções de aterramento. Um enrolamento em delta pode bloquear a passagem de correntes de sequência zero entre os lados, enquanto um enrolamento em estrela aterrada pode ser necessário para estabelecer uma referência para o sistema de média tensão. A escolha final deve estar alinhada à filosofia de aterramento da rede e ao esquema de relés. Copiar o grupo vetorial de outro projeto pode ser arriscado quando a configuração da rede é diferente.

Solicite um pacote coordenado: grupo vetorial do transformador, equipamento de aterramento do neutro, proteção contra surtos, abordagem de ligação das blindagens dos cabos e ajustes de proteção devem ser analisados em conjunto. Tratá-los como itens de aquisição separados frequentemente gera alterações tardias no projeto.

As perdas são importantes porque as usinas solares têm longa vida operacional

As perdas do transformador geralmente são divididas em perdas em vazio e perdas em carga. As perdas em vazio existem sempre que o transformador está energizado, inclusive à noite. As perdas em carga aumentam com a corrente e são mais significativas quando o transformador opera com carga elevada. As usinas solares têm um perfil característico: o carregamento diurno pode ser alto, mas o transformador permanece energizado durante horas de baixa geração e de ausência de geração.

Isso torna a avaliação do ciclo de vida mais útil do que comparar apenas o preço inicial. Um projeto com menores perdas pode fazer sentido comercial quando os preços da energia, as horas de operação e as premissas de capitalização das perdas justificam o custo adicional. O cálculo precisa de premissas transparentes. O valor da eletricidade, a disponibilidade da usina, as regras energéticas locais e o perfil operacional esperado variam conforme o projeto, portanto nenhuma estimativa genérica de retorno deve ser aceita sem verificar o modelo subjacente.

Para a distribuição auxiliar de baixa tensão dentro de uma instalação fotovoltaica, um produto como oTransformador de Distribuição de Potência Imerso em Óleo 30 kV/0,4 kV pode ser relevante quando o projeto do local requer uma alimentação de 30 kV para 0,4 kV. Sua faixa de aplicação declarada inclui usinas fotovoltaicas, e suas potências listadas de 500 kVA a 1600 kVA podem atender a funções de distribuição local. Ele não deve ser substituído por um transformador de conexão de 33 kV, a menos que a arquitetura de tensão do projeto e os requisitos da concessionária suportem especificamente essa configuração.

Essa distinção é importante. Um transformador auxiliar robusto não resolve automaticamente a função principal de interligação à rede. Mantenha claras as funções dos equipamentos na especificação técnica.

Escolha a construção conforme o local, não apenas pela preferência

Transformadores imersos em óleo continuam sendo uma escolha comum para instalações solares externas, pois oferecem refrigeração eficiente e estão disponíveis em uma ampla faixa de potência. Eles exigem contenção adequada de óleo, avaliação do risco de incêndio, acesso para inspeção e um plano ambiental para vazamentos ou manuseio ao fim da vida útil. Quando restrições de incêndio, instalação interna ou locais sensíveis determinam o projeto, pode-se considerar uma construção a seco, mas ela possui suas próprias implicações térmicas e de custo.

A temperatura ambiente e a altitude não podem ser tratadas como detalhes menores. Temperaturas ambientes elevadas reduzem a margem de refrigeração. Altitudes maiores reduzem a densidade do ar e podem afetar as distâncias de isolamento e o desempenho de refrigeração. Locais costeiros, desérticos, agrícolas e industriais apresentam diferentes riscos de contaminação e corrosão. O invólucro do transformador, as buchas, os radiadores, as caixas de cabos, o sistema de pintura e a proteção dos terminais devem refletir as condições reais do local.

Para usinas remotas, o monitoramento frequentemente vale mais do que uma pequena economia no custo de aquisição. No mínimo, especifique as indicações de temperatura, alarmes, disparos, indicação de nível de óleo quando aplicável, arranjo de alívio de pressão e os pontos de interface exigidos pelo sistema SCADA da usina. Unidades maiores ou de maior criticidade podem justificar monitoramento de gases dissolvidos, monitoramento de buchas ou outras medidas de monitoramento de condição, mas o sistema selecionado deve corresponder à estratégia de manutenção. Instalar sensores complexos sem um processo claro de resposta não melhora a confiabilidade.

O que deve conter uma especificação de transformador tecnicamente utilizável

Um fornecedor não pode fornecer um projeto final significativo apenas com “33 kV, projeto solar, 10 MVA”. Uma especificação utilizável deve definir a função elétrica e as condições do local no mesmo documento.

Inclua potência nominal e estágio de refrigeração, relação de tensão, frequência, grupo vetorial, tolerância de impedância, configuração de derivações, requisitos de material dos enrolamentos quando aplicável, nível de isolamento, perdas, limites de elevação de temperatura, suportação a curto-circuito, configuração dos terminais, distância de escoamento das buchas, detalhes do neutro, acessórios, sistema de pintura, norma aplicável, ensaios de rotina, expectativas de ensaios de tipo, requisitos de teste de aceitação em fábrica, documentação, embalagem e peças sobressalentes.

Também é sensato identificar o limite contratual. Esclareça se o fornecedor fornece apenas o transformador ou também para-raios, equipamento de aterramento do neutro, quiosque de marshalling, caixas de cabos, dispositivos de monitoramento, supervisão de transporte, enchimento de óleo, testes em campo e suporte ao comissionamento. Limites ambíguos são uma fonte frequente de disputas de cronograma.

A Jinshida Electric Power Technology Co., Ltd. concentra-se em equipamentos de transmissão e distribuição para aplicações em redes elétricas, indústria, infraestrutura e novas energias. Para um pacote de transformador solar, a questão útil não é simplesmente se um fabricante consegue construir a unidade, mas se sua equipe de engenharia consegue analisar os dados da rede, as condições do local, os requisitos de ensaio e o pacote de documentação antes da produção. Um processo rigoroso de qualidade é mais valioso quando resulta em desenhos aprovados claros, ensaios rastreáveis e equipamentos que correspondem à especificação aprovada.

Não aceite “em conformidade com IEC” como resposta completa

A IEC 60076 é amplamente utilizada para o projeto e os ensaios de transformadores de potência, mas a expressão “em conformidade com IEC”, por si só, é ampla demais para fins de aquisição. Confirme a edição exata da norma, as cláusulas aplicáveis, os requisitos de perdas, os requisitos de isolamento, o escopo dos ensaios e as condições adicionais da concessionária. Se regulamentações locais ou o operador da rede exigirem ANSI/IEEE, EN, GOST ou outra estrutura normativa, defina esse requisito antes da adjudicação.

Os ensaios de rotina devem ser acordados na especificação de compra. Dependendo do projeto e da potência nominal do transformador, o comprador pode exigir teste de aceitação em fábrica acompanhado, verificação da relação de transformação e do grupo vetorial, medições da resistência dos enrolamentos, ensaios de impedância e perdas em carga, medições de perdas em vazio e corrente, ensaios dielétricos e verificações funcionais dos acessórios. Qualquer ensaio especial deve ser identificado antecipadamente, pois pode influenciar o projeto, o cronograma da fábrica e o custo.

Um bom teste de aceitação em fábrica não é uma visita cerimonial. É a última oportunidade prática de comparar a unidade concluída com os desenhos aprovados, os dados da placa de identificação, os registros de ensaio, as listas de acessórios, as marcações dos terminais e os requisitos de transporte antes do envio.

Perguntas que evitam surpresas tardias

A potência nominal do transformador deve incluir expansão solar futura?

Somente quando a expansão for plausível e o restante do sistema elétrico puder suportá-la. Verifique a capacidade dos alimentadores, as potências nominais do conjunto de manobra, os ajustes de proteção, o uso do terreno, os limites do acordo de exportação e os planos para inversores. Comprar capacidade adicional de transformador por si só não cria capacidade utilizável de exportação futura.

Uma maior capacidade de sobrecarga é suficiente para reduzir a potência nominal do transformador?

Não. A capacidade de sobrecarga de curto prazo está condicionada à temperatura, ao carregamento anterior, à refrigeração e aos limites do fabricante. Ela pode ajudar durante eventos excepcionais, mas não deve substituir a potência nominal para serviço contínuo exigida pelas obrigações de exportação e potência reativa da usina.

Um transformador de 30 kV pode ser usado em um sistema de 33 kV?

Não como pressuposto. A tensão nominal, a maior tensão para equipamento, o nível de isolamento, a faixa de derivações e a aprovação da concessionária devem ser todos verificados. Um produto de 30 kV pode ser adequado para uma rede coletora ou auxiliar de 30 kV, mas não é automaticamente adequado para uma interligação de 33 kV.

Qual é o erro de aquisição mais comum?

Emitir uma especificação vaga e comparar propostas apenas pelo preço e pela potência nominal em MVA. Diferenças em perdas, impedância, nível de isolamento, acessórios, escopo de ensaios e responsabilidade pela entrega podem fazer da cotação mais baixa a opção mais cara após o comissionamento.

Perto do fim do processo de seleção, analise o transformador de 33 kV como parte de todo o sistema elétrico: rede da concessionária, inversores, cabos coletores, conjunto de manobra, relés de proteção, aterramento e plano operacional. A melhor escolha é a unidade cujo projeto documentado se adequa a esse sistema e cujo fornecedor consegue demonstrar conformidade por meio de desenhos, ensaios e suporte. Essa é a decisão que protege o cronograma, a entrega de energia e a disponibilidade da usina no longo prazo.
