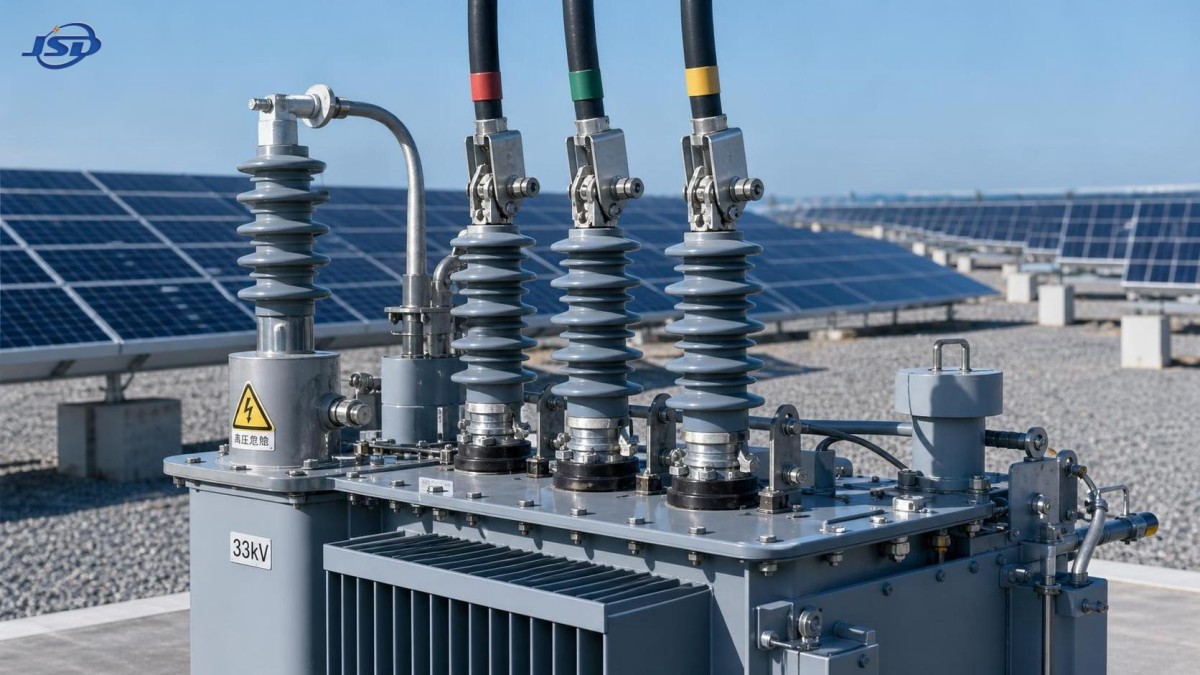

Choisir un transformateur de 33 kV pour des centrales solaires raccordées au réseau

Le choix d’un transformateur 33 kV pour une centrale solaire raccordée au réseau ne consiste pas principalement à sélectionner la puissance nominale kVA la plus élevée au prix d’achat le plus bas. L’unité appropriée doit correspondre aux exigences de raccordement du réseau, au profil d’exploitation réel de la centrale, au comportement des onduleurs, à la philosophie de protection et aux conditions environnementales. Un transformateur qui paraît acceptable sur un schéma unifilaire peut néanmoins entraîner des retards de mise en service, des problèmes de régulation de tension ou des pertes d’énergie inutiles une fois la centrale mise sous tension.

Dans un projet solaire, le transformateur se situe entre une source de production à variation rapide et un réseau qui attend un comportement électrique prévisible. C’est pourquoi la sélection doit commencer par l’accord de raccordement au réseau et l’étude de protection, puis s’étendre à la capacité, au groupe vectoriel, à l’impédance, au refroidissement, à l’isolation, à la surveillance et au support du fournisseur.

Commencez par le raccordement au réseau, et non par le catalogue de transformateurs

Le premier document à examiner est la spécification de raccordement du distributeur. Un transformateur 33 kV peut faire partie d’un système collecteur, d’une configuration élévatrice à partir de blocs d’onduleurs basse tension, ou alimenter un départ d’exportation 33 kV. Ces fonctions sont différentes, même lorsque la tension nominale est identique.

Confirmez la tension nominale requise, la plage de tension autorisée, la fréquence, le schéma de mise à la terre, le niveau de court-circuit, les exigences de puissance réactive et l’interface de protection. Les distributeurs peuvent également spécifier les groupes vectoriels des transformateurs, les méthodes de mise à la terre du neutre, les exigences relatives au changeur de prises, les parafoudres, les dispositions de comptage et les attentes en matière de maintien en fonctionnement lors de défauts pour l’ensemble de la centrale.

Une erreur courante consiste à supposer que « 33 kV » définit entièrement le côté haute tension. Ce n’est pas le cas. Un réseau nominal de 33 kV peut avoir sa propre plage d’exploitation admissible, ses propres règles de coordination de l’isolation et ses propres considérations relatives aux surtensions de manœuvre. La tension la plus élevée pour le matériel du transformateur, le niveau d’isolation de base, les traversées, les parafoudres et les terminaisons de câbles doivent convenir à la conception réelle du réseau, et pas seulement à la tension indiquée sur un dessin préliminaire.

Avant de demander des devis, figez autant que possible les points suivants :

• Tension du point de couplage commun et tolérance de tension exigée par le distributeur.
• Tension maximale et minimale du réseau attendue aux bornes du transformateur.
• Capacité d’exportation de la centrale solaire, puissance apparente nominale des onduleurs et plage de fonctionnement en puissance réactive.
• Groupe vectoriel requis et traitement du neutre.
• Niveau de défaut calculé au jeu de barres 33 kV et tenue au court-circuit requise du transformateur.
• Normes applicables, y compris leur édition et toute dérogation spécifique au distributeur.
• Altitude du site, température ambiante, niveau de pollution, exigence sismique et configuration d’installation.

Ces informations rendent les propositions des fournisseurs comparables. Sans elles, deux devis ayant la même puissance MVA peuvent représenter des conceptions électriques sensiblement différentes.

Dimensionnez le transformateur 33 kV selon le régime de fonctionnement, et non selon la capacité DC des modules

Les centrales solaires sont souvent exprimées en MWp côté DC, tandis que les transformateurs sont évalués en kVA ou MVA côté AC. Considérer ces valeurs comme interchangeables entraîne des erreurs de dimensionnement précoces. Le transformateur doit supporter la puissance apparente AC maximale attendue, y compris la puissance réactive pouvant être exigée par l’exploitant du réseau.

Par exemple, une centrale peut exporter une puissance active proche de sa puissance nominale AC tout en devant fonctionner à un facteur de puissance spécifié ou fournir un soutien de tension. La puissance réactive consomme de la capacité du transformateur bien qu’elle n’ajoute pas d’énergie livrée en kWh. L’écrêtage des onduleurs, les règles de limitation de production, l’intégration de batteries et les extensions futures peuvent également modifier le profil de charge réel.

Une approche pratique consiste à calculer la puissance apparente continue la plus élevée dans le mode requis de soutien au réseau, puis à évaluer si une marge est justifiée par les conditions ambiantes, le profil d’irradiation solaire, l’échauffement harmonique et l’extension prévue. Le surdimensionnement n’est pas automatiquement judicieux. Un transformateur surdimensionné entraîne un coût d’investissement plus élevé et peut présenter des pertes à vide plus importantes pendant des décennies. Le sous-dimensionnement, en revanche, peut limiter l’exportation, accroître les contraintes thermiques et compliquer le respect des demandes de puissance réactive.

La décision de conception doit être documentée à l’aide d’un tableau de charge, et ne pas reposer sur une règle empirique informelle. Demandez au concepteur électrique de présenter la puissance active supposée, la puissance réactive, le facteur de puissance, la sortie maximale de l’onduleur et la charge attendue du transformateur à la température ambiante de conception du site.

Le rapport de tension et la plage de prises méritent davantage d’attention qu’ils n’en reçoivent habituellement

Dans une centrale solaire raccordée au réseau, la régulation de tension est une question d’exploitation, et non un simple détail administratif. La chute de tension des câbles dans le réseau collecteur, les variations de tension du réseau, les limites de tension des onduleurs et la consigne de puissance réactive influencent tous la tension vue par les équipements. Un rapport et une configuration de prises appropriés peuvent fournir une marge d’exploitation utile ; une configuration inadaptée peut laisser la centrale fonctionner de manière répétée près des limites des onduleurs.

Pour de nombreuses applications solaires, un changeur de prises hors tension est suffisant, car le rapport du transformateur est réglé lors de la mise en service ou durant des arrêts programmés. Un régleur en charge peut être approprié lorsque la tension du réseau varie fortement, lorsque le transformateur assure une fonction de distribution plus étendue, ou lorsque le distributeur exige explicitement une régulation active de tension. Il ajoute de la complexité, des besoins de maintenance, une intégration de commande et des coûts ; il ne doit donc pas être spécifié par défaut.

Ne choisissez pas une plage de prises simplement parce qu’elle est standard dans le catalogue d’un fournisseur. Confirmez quel enroulement est réglable, le nombre et l’amplitude des pas de prises, la prise nominale privilégiée, ainsi que l’adéquation réelle de la plage proposée aux variations de tension calculées. Cette vérification doit inclure le fournisseur d’onduleurs, le concepteur des câbles et l’ingénieur chargé des études réseau.

L’impédance, le groupe vectoriel et la mise à la terre sont des décisions de protection

L’impédance du transformateur influe sur le courant de défaut, la chute de tension, le fonctionnement en parallèle et le comportement des dispositifs de protection. Une impédance plus faible peut améliorer la régulation de tension, mais peut augmenter la sollicitation en cas de défaut. Une impédance plus élevée peut limiter le courant de défaut, mais peut produire une chute de tension plus importante en charge. Il n’existe pas de pourcentage d’impédance « optimal » universel pour les centrales solaires.

La valeur correcte résulte d’études de coordination. Elle doit être compatible avec le pouvoir assigné de l’appareillage 33 kV, la protection des départs, la contribution des onduleurs au courant de défaut, l’impédance des câbles et les réglages de protection du distributeur. La production à base d’onduleurs se comporte différemment de la production synchrone ; les études de protection doivent donc utiliser des caractéristiques réalistes de courant de défaut des onduleurs fournies par le fabricant des onduleurs.

Le choix du groupe vectoriel est tout aussi important. Il affecte le déphasage, le comportement de la composante homopolaire, les chemins harmoniques et les options de mise à la terre. Un enroulement en triangle peut empêcher les courants homopolaires de circuler entre les deux côtés, tandis qu’un enroulement étoile mis à la terre peut être nécessaire pour établir une référence du système moyenne tension. Le choix final doit être cohérent avec la philosophie de mise à la terre du réseau et le schéma de relais. Copier le groupe vectoriel d’un autre projet peut être risqué lorsque la configuration du réseau est différente.

Demandez un ensemble coordonné : le groupe vectoriel du transformateur, l’équipement de mise à la terre du neutre, la protection contre les surtensions, l’approche de liaison des écrans de câbles et les réglages de protection doivent être examinés conjointement. Les traiter comme des achats distincts entraîne souvent des modifications tardives de conception.

Les pertes sont importantes, car les centrales solaires ont une longue durée de fonctionnement

Les pertes de transformateur sont généralement réparties entre les pertes à vide et les pertes en charge. Les pertes à vide existent chaque fois que le transformateur est sous tension, y compris la nuit. Les pertes en charge augmentent avec le courant et sont plus significatives lorsque le transformateur fonctionne à forte charge. Les centrales solaires présentent un profil particulier : la charge diurne peut être élevée, mais le transformateur reste sous tension durant les périodes de faible production et de non-production.

Cela rend l’évaluation du cycle de vie plus utile qu’une comparaison fondée uniquement sur le prix initial. Une conception à faibles pertes peut être commercialement judicieuse lorsque les prix de l’énergie, les heures de fonctionnement et les hypothèses de capitalisation des pertes justifient le coût supplémentaire. Le calcul nécessite des hypothèses transparentes. La valeur de l’électricité, la disponibilité de la centrale, les règles énergétiques locales et le profil d’exploitation prévu varient selon les projets ; aucun chiffre générique de retour sur investissement ne doit donc être accepté sans vérifier le modèle sous-jacent.

Pour la distribution auxiliaire basse tension au sein d’une installation photovoltaïque, un produit tel que letransformateur de distribution de puissance immergé dans l’huile 30kV/0.4kV peut être pertinent lorsque la conception du site exige une alimentation de 30 kV à 0.4 kV. Sa plage d’application indiquée comprend les centrales photovoltaïques, et ses puissances répertoriées de 500 kVA à 1600 kVA peuvent convenir aux fonctions de distribution locale. Il ne doit pas être substitué à un transformateur de raccordement 33 kV, sauf si l’architecture de tension du projet et les exigences du distributeur soutiennent spécifiquement cette configuration.

Cette distinction est importante. Un transformateur auxiliaire robuste ne résout pas automatiquement la fonction principale de raccordement au réseau. Maintenez clairement les rôles des équipements dans le planning technique.

Choisissez la construction en fonction du site, et non de la seule préférence

Les transformateurs immergés dans l’huile restent un choix courant pour les sites solaires extérieurs, car ils offrent un refroidissement efficace et sont disponibles dans une large plage de puissances. Ils nécessitent un confinement approprié de l’huile, une évaluation du risque d’incendie, un accès pour les inspections et un plan environnemental pour les fuites ou la gestion en fin de vie. Lorsque des restrictions liées à l’incendie, une installation intérieure ou des emplacements sensibles régissent la conception, une construction de type sec peut être envisagée, mais elle présente ses propres implications thermiques et économiques.

La température ambiante et l’altitude ne peuvent pas être considérées comme des détails mineurs. Des températures ambiantes élevées réduisent la marge de refroidissement. Les altitudes élevées réduisent la densité de l’air et peuvent affecter les distances d’isolement et les performances de refroidissement. Les zones côtières, désertiques, agricoles et industrielles présentent des risques différents de contamination et de corrosion. L’enveloppe du transformateur, les traversées, les radiateurs, les boîtes à câbles, le système de peinture et la protection des bornes doivent tous refléter les conditions réelles du site.

Pour les centrales éloignées, la surveillance vaut souvent davantage qu’une économie marginale sur le coût d’achat. Au minimum, spécifiez les indications de température, les alarmes, les déclenchements, l’indication de niveau d’huile lorsque applicable, le dispositif de décompression et les points d’interface requis par le système SCADA de la centrale. Les unités plus importantes ou plus critiques peuvent justifier une surveillance des gaz dissous, une surveillance des traversées ou d’autres mesures de surveillance conditionnelle, mais le système sélectionné doit correspondre à la stratégie de maintenance. L’installation de capteurs complexes sans processus de réponse clair n’améliore pas la fiabilité.

Ce qu’une spécification de transformateur techniquement exploitable doit contenir

Un fournisseur ne peut pas fournir une conception finale pertinente à partir de la seule indication « 33 kV, projet solaire, 10 MVA ». Une spécification exploitable doit définir la fonction électrique et la fonction liée au site dans le même document.

Indiquez la puissance assignée et le niveau de refroidissement, le rapport de tension, la fréquence, le groupe vectoriel, la tolérance d’impédance, la configuration des prises, les exigences relatives au matériau des enroulements le cas échéant, le niveau d’isolation, les pertes, les limites d’échauffement, la tenue au court-circuit, la configuration des bornes, la ligne de fuite des traversées, les détails du neutre, les accessoires, le système de peinture, la norme applicable, les essais de routine, les attentes concernant les essais de type, les exigences d’essais de réception en usine, la documentation, l’emballage et les pièces de rechange.

Il est également judicieux d’identifier la limite contractuelle. Précisez si le fournisseur fournit uniquement le transformateur ou également les parafoudres, l’équipement de mise à la terre du neutre, l’armoire de regroupement, les boîtes à câbles, les dispositifs de surveillance, la supervision du transport, le remplissage d’huile, les essais sur site et l’assistance à la mise en service. Des limites ambiguës sont une source fréquente de litiges de calendrier.

Jinshida Electric Power Technology Co., Ltd. se concentre sur les équipements de transport et de distribution d’électricité destinés aux applications de réseau, industrielles, d’infrastructure et d’énergies nouvelles. Pour un ensemble de transformateur solaire, la question utile n’est pas simplement de savoir si un fabricant peut construire l’unité, mais si son équipe d’ingénierie peut examiner les données du réseau, les conditions du site, les exigences d’essai et le dossier documentaire avant la production. Un processus qualité rigoureux est particulièrement précieux lorsqu’il aboutit à des plans approuvés clairs, à des essais traçables et à des équipements conformes à la spécification approuvée.

N’acceptez pas « conforme IEC » comme réponse complète

IEC 60076 est largement utilisée pour la conception et les essais des transformateurs de puissance, mais l’expression « conforme IEC » est à elle seule trop vague pour les achats. Confirmez l’édition exacte de la norme, les clauses applicables, les exigences relatives aux pertes, les exigences d’isolation, l’étendue des essais et les conditions supplémentaires du distributeur. Si les réglementations locales ou l’exploitant du réseau exigent ANSI/IEEE, EN, GOST ou un autre cadre, définissez cette exigence avant l’attribution.

Les essais de routine doivent être convenus dans la spécification d’achat. Selon le projet et la puissance nominale du transformateur, l’acheteur peut exiger des essais de réception en usine avec témoin, la vérification du rapport et du groupe vectoriel, des mesures de résistance des enroulements, des essais d’impédance et de pertes en charge, des mesures de pertes à vide et de courant, des essais diélectriques et des vérifications fonctionnelles des accessoires. Tout essai spécial doit être identifié tôt, car il peut influer sur la conception, la planification de l’usine et le coût.

Un bon essai de réception en usine n’est pas une visite cérémonielle. C’est la dernière occasion pratique de comparer l’unité terminée aux plans approuvés, aux données de la plaque signalétique, aux dossiers d’essais, aux listes d’accessoires, aux marquages des bornes et aux exigences de transport avant expédition.

Questions qui évitent les surprises tardives

La puissance nominale du transformateur doit-elle inclure une future extension solaire ?

Uniquement lorsque l’extension est crédible et que le reste du système électrique peut la supporter. Vérifiez la capacité des départs, les caractéristiques de l’appareillage, les réglages de protection, l’utilisation du terrain, les limites de l’accord d’exportation et les plans concernant les onduleurs. L’achat d’une capacité de transformateur supplémentaire ne crée pas à lui seul une capacité d’exportation future utilisable.

Une capacité de surcharge plus élevée suffit-elle à réduire la puissance nominale du transformateur ?

Non. La capacité de surcharge à court terme dépend de la température, de la charge antérieure, du refroidissement et des limites du fabricant. Elle peut aider lors d’événements exceptionnels, mais ne doit pas remplacer la puissance de service continu requise par les obligations d’exportation et de puissance réactive de la centrale.

Un transformateur 30 kV peut-il être utilisé sur un système 33 kV ?

Pas par simple supposition. La tension nominale, la tension la plus élevée pour le matériel, le niveau d’isolation, la plage de prises et l’approbation du distributeur doivent tous être vérifiés. Un produit 30 kV peut convenir à un réseau collecteur ou auxiliaire 30 kV, mais il n’est pas automatiquement adapté à un raccordement 33 kV.

Quelle est l’erreur d’approvisionnement la plus fréquente ?

Émettre une spécification vague et comparer les offres uniquement selon le prix et la puissance MVA. Les différences de pertes, d’impédance, de niveau d’isolation, d’accessoires, d’étendue des essais et de responsabilité de livraison peuvent faire du devis le moins cher l’option la plus coûteuse après la mise en service.

Vers la fin du processus de sélection, examinez le transformateur 33 kV comme partie intégrante du système électrique complet : réseau du distributeur, onduleurs, câbles collecteurs, appareillage, relais de protection, mise à la terre et plan d’exploitation. Le meilleur choix est l’unité dont la conception documentée est adaptée à ce système et dont le fournisseur peut démontrer la conformité au moyen de plans, d’essais et d’assistance. C’est la décision qui protège le calendrier, la livraison d’énergie et la disponibilité à long terme de la centrale.
