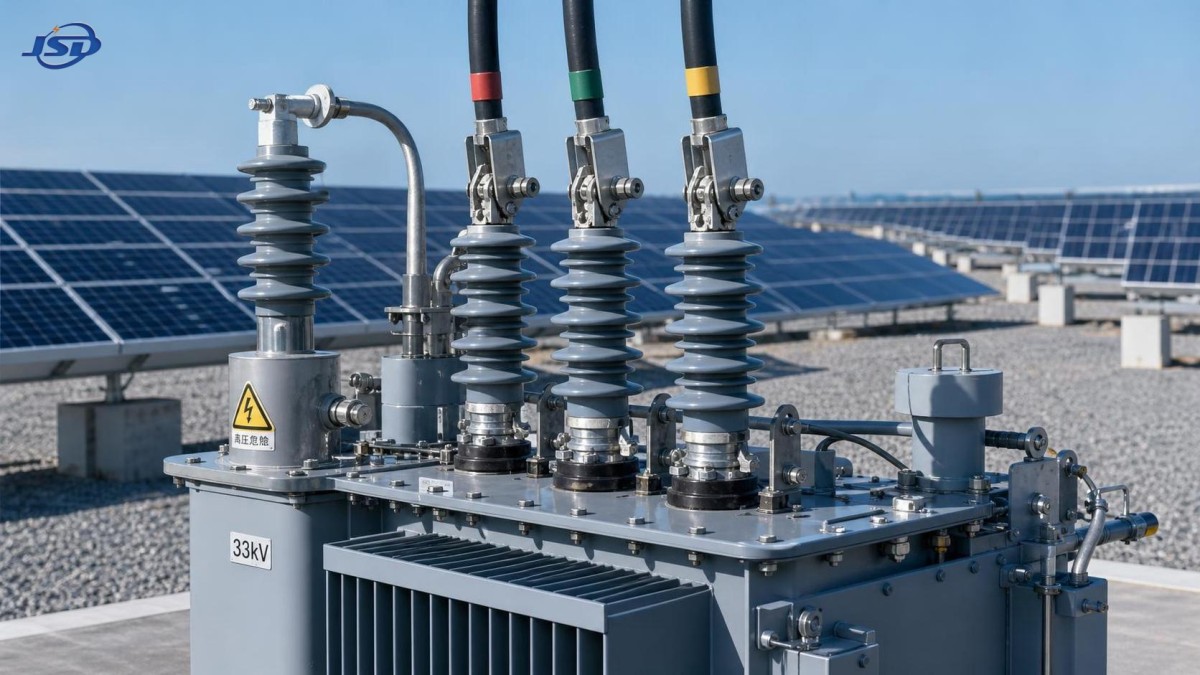

اختيار محول بجهد 33 kV لمحطات الطاقة الشمسية المتصلة بشبكة المرافق

إن اختيار محول بجهد 33 kV لمحطة طاقة شمسية متصلة بشبكة المرافق لا يتعلق أساسًا باختيار أكبر قدرة kVA بأقل سعر شراء. يجب أن تتوافق الوحدة المناسبة مع متطلبات الربط البيني لشركة المرافق، وملف التشغيل الفعلي للمحطة، وسلوك العاكسات، وفلسفة الحماية، والظروف البيئية. قد يبدو المحول مقبولًا في مخطط أحادي الخط، لكنه قد يتسبب مع ذلك في تأخيرات أثناء التشغيل التجريبي، أو مشكلات في التحكم بالجهد، أو فاقد طاقة غير ضروري بمجرد تغذية المحطة بالتيار.

في المشروع الشمسي، يقع المحول بين مصدر توليد سريع التغير وشبكة تتوقع سلوكًا كهربائيًا يمكن التنبؤ به. لذلك ينبغي أن يبدأ الاختيار باتفاقية الربط بالشبكة ودراسة الحماية، ثم يمتد إلى السعة، ومجموعة المتجهات، والممانعة، والتبريد، والعزل، والمراقبة، ودعم المورد.

ابدأ بالربط بالشبكة، وليس بكتالوج المحولات

أول وثيقة ينبغي مراجعتها هي مواصفة الربط البيني الخاصة بشركة المرافق. قد يكون محول 33 kV جزءًا من نظام تجميع، أو ترتيب رفع للجهد من كتل العاكسات ذات الجهد المنخفض، أو محولًا يغذي مغذي تصدير بجهد 33 kV. وهذه مهام مختلفة، حتى عندما يكون الجهد الاسمي واحدًا.

تأكد من الجهد الاسمي المطلوب، ونطاق الجهد المسموح به، والتردد، وترتيب التأريض، ومستوى القصر، ومتطلبات القدرة غير الفعالة، وواجهة الحماية. وقد تحدد شركات المرافق أيضًا مجموعات متجهات المحول، وطرق تأريض النقطة المحايدة، ومتطلبات مغير النقرات، ومانعات الصواعق، وترتيبات القياس، وتوقعات تجاوز الأعطال للمحطة ككل.

من الأخطاء الشائعة افتراض أن «33 kV» يحدد جانب الجهد العالي بالكامل. هذا غير صحيح. فقد تكون لشبكة اسمية بجهد 33 kV حدود تشغيل مسموحة خاصة بها، وقواعد لتنسيق العزل، واعتبارات لارتفاعات جهد الفصل. ويجب أن يتناسب أعلى جهد للمعدات في المحول، ومستوى العزل الأساسي، والعوازل الطرفية، ومانعات الصواعق، ونهايات الكابلات مع تصميم الشبكة الفعلي، وليس فقط مع الجهد المطبوع على رسم أولي.

قبل طلب عروض الأسعار، ثبّت هذه النقاط قدر الإمكان:

• جهد نقطة الربط المشترك وسماحية الجهد المطلوبة من شركة المرافق.
• أقصى وأدنى جهد للشبكة متوقع عند أطراف المحول.
• قدرة تصدير المحطة الشمسية، وقدرة العاكس الظاهرية، ونطاق تشغيل القدرة غير الفعالة.
• مجموعة المتجهات المطلوبة ومعالجة النقطة المحايدة.
• مستوى القصر المحسوب على قضبان 33 kV وقدرة المحول المطلوبة على تحمل القصر.
• المعايير المطبقة، بما في ذلك الإصدار وأي انحرافات خاصة بشركة المرافق.
• ارتفاع الموقع، ودرجة الحرارة المحيطة، ومستوى التلوث، ومتطلبات الزلازل، وتخطيط التركيب.

تجعل هذه المعلومات عروض الموردين قابلة للمقارنة. ومن دونها، قد يمثل عرضان لهما التصنيف نفسه بوحدة MVA تصميمين كهربائيين مختلفين جوهريًا.

حدّد سعة محول 33 kV حسب واجب التشغيل، وليس حسب سعة ألواح DC

غالبًا ما تناقش المحطات الشمسية بوحدة MWp على جانب DC، بينما تصنف المحولات بوحدة kVA أو MVA على جانب AC. ومعاملة هذه القيم على أنها قابلة للتبادل تسبب أخطاء مبكرة في تحديد السعة. يجب أن يتحمل المحول أقصى قدرة ظاهرية متوقعة على جانب AC، بما في ذلك القدرة غير الفعالة التي قد يطلبها مشغل الشبكة.

على سبيل المثال، قد تصدر المحطة قدرة فعالة قريبة من تصنيفها الاسمي على جانب AC، مع مطالبتها أيضًا بالعمل عند معامل قدرة محدد أو توفير دعم للجهد. تستهلك القدرة غير الفعالة سعة المحول رغم أنها لا تضيف إلى الطاقة المسلمة بوحدة kWh. كما يمكن أن يؤدي تقليم خرج العاكس، وقواعد خفض الإنتاج، ودمج البطاريات، والتوسعات المستقبلية إلى تغيير ملف التحميل الفعلي.

يتمثل النهج العملي في حساب أعلى قدرة ظاهرية مستمرة في وضع دعم الشبكة المطلوب، ثم تقييم ما إذا كان هامش السعة مبررًا وفقًا للظروف المحيطة، ومنحنى الإشعاع الشمسي، والتسخين التوافقي، والتوسع المخطط. ولا تعني زيادة السعة تلقائيًا أنها خيار حكيم. فالمحول كبير السعة يزيد التكلفة الرأسمالية وقد ينطوي على فاقد حمل صفري أكبر لعقود. أما السعة غير الكافية فقد تحد من التصدير، وتزيد الإجهاد الحراري، وتجعل الامتثال لطلبات القدرة غير الفعالة صعبًا.

ينبغي توثيق قرار التصميم بجدول أحمال، لا أن يستند إلى قاعدة تقريبية غير رسمية. اطلب من المصمم الكهربائي توضيح القدرة الفعالة المفترضة، والقدرة غير الفعالة، ومعامل القدرة، وأقصى خرج للعاكس، وحمل المحول المتوقع عند درجة الحرارة المحيطة التصميمية للموقع.

تستحق نسبة الجهد ونطاق النقرات اهتمامًا أكبر مما تتلقاه عادةً

في محطة شمسية متصلة بشبكة المرافق، يعد تنظيم الجهد مسألة تشغيلية وليس مجرد تفصيل ورقي. يؤثر هبوط الجهد في الكابلات عبر شبكة التجميع، وتغيرات جهد الشبكة، وحدود جهد العاكس، وتوزيع القدرة غير الفعالة، جميعها في الجهد الذي تراه المعدات. ويمكن لنسبة مناسبة وترتيب نقرات مناسبين أن يوفرا هامش تشغيل مفيد؛ أما الترتيب الخاطئ فقد يترك المحطة تعمل مرارًا قرب حدود العاكس.

في كثير من التطبيقات الشمسية، يكون مغير النقرات خارج الدائرة كافيًا لأن نسبة المحول تضبط أثناء التشغيل التجريبي أو فترات التوقف المخططة. وقد يكون مغير النقرات تحت الحمل مناسبًا عندما يتغير جهد الشبكة بصورة كبيرة، أو عندما يؤدي المحول مهمة توزيع أوسع، أو عندما تطلب شركة المرافق تنظيمًا نشطًا للجهد صراحةً. وهو يضيف تعقيدًا واحتياجات صيانة وتكاملًا للتحكم وتكلفة، لذا لا ينبغي تحديده افتراضيًا.

لا تختر نطاق نقرات لمجرد أنه قياسي في كتالوج المورد. تأكد من الملف الذي يحتوي على النقرات، وعدد وحجم خطوات النقر، والنقرة الاسمية المفضلة، وما إذا كان النطاق المقترح يعالج فعلًا تغير الجهد المحسوب. وينبغي أن تشمل هذه المراجعة مورد العاكس، ومصمم الكابلات، ومهندس دراسات الشبكة.

الممانعة ومجموعة المتجهات والتأريض هي قرارات حماية

تؤثر ممانعة المحول في تيار العطل، وهبوط الجهد، والتشغيل على التوازي، وسلوك أجهزة الحماية. يمكن للممانعة الأقل أن تحسن تنظيم الجهد لكنها قد تزيد واجب القصر. ويمكن للممانعة الأعلى أن تحد من تيار العطل لكنها قد تسبب هبوط جهد أكبر تحت الحمل. ولا توجد نسبة ممانعة «أفضل» عالمية للمحطات الشمسية.

تأتي القيمة الصحيحة من دراسات التنسيق. ويجب أن تتوافق مع تصنيف معدات التبديل بجهد 33 kV، وحماية المغذيات، ومساهمة العاكس في تيار العطل، وممانعة الكابلات، وإعدادات حماية شركة المرافق. ويتصرف التوليد المعتمد على العاكس بشكل مختلف عن التوليد المتزامن، لذلك ينبغي أن تستخدم دراسات الحماية خصائص واقعية لتيار أعطال العاكس يقدمها مصنع العاكس.

اختيار مجموعة المتجهات مهم بالقدر نفسه. فهو يؤثر في إزاحة الطور، وسلوك المركبة صفرية التتابع، ومسارات التوافقيات، وخيارات التأريض. يمكن لملف دلتا أن يمنع مرور تيارات صفرية التتابع بين الجانبين، في حين قد يلزم ملف نجمي مؤرض لإنشاء مرجع لنظام الجهد المتوسط. ويجب أن يتوافق الاختيار النهائي مع فلسفة تأريض الشبكة ومخطط المرحلات. وقد يكون نسخ مجموعة المتجهات من مشروع آخر محفوفًا بالمخاطر عندما يختلف ترتيب الشبكة.

اطلب حزمة منسقة: ينبغي مراجعة مجموعة متجهات المحول، ومعدات تأريض النقطة المحايدة، والحماية من زيادة الجهد، ونهج ربط شاشات الكابلات، وإعدادات الحماية معًا. وغالبًا ما تؤدي معاملتها كبنود شراء منفصلة إلى تعديلات متأخرة في التصميم.

الفواقد مهمة لأن المحطات الشمسية ذات عمر تشغيلي طويل

تنقسم فواقد المحول عادة إلى فاقد اللاحمل وفاقد الحمل. يوجد فاقد اللاحمل كلما كان المحول موصلاً بالتيار، بما في ذلك أثناء الليل. ويزداد فاقد الحمل مع التيار ويكون أكثر أهمية عندما يعمل المحول بحمل مرتفع. للمحطات الشمسية نمط مميز: قد يكون الحمل النهاري مرتفعًا، لكن المحول يظل موصلاً خلال ساعات الإنتاج المنخفض أو انعدام الإنتاج.

وهذا يجعل تقييم دورة الحياة أكثر فائدة من مقارنة السعر الأولي وحده. قد يكون التصميم منخفض الفاقد مجديًا تجاريًا عندما تدعم أسعار الطاقة وساعات التشغيل وافتراضات رسملة الفواقد التكلفة الإضافية. ويتطلب الحساب افتراضات شفافة. فتختلف قيمة الكهرباء، وتوافر المحطة، وقواعد الطاقة المحلية، وملف التشغيل المتوقع حسب المشروع، لذلك لا ينبغي قبول رقم عام لفترة الاسترداد دون التحقق من النموذج الأساسي.

بالنسبة للتوزيع المساعد منخفض الجهد ضمن منشأة كهروضوئية، قد يكون منتج مثلمحول توزيع قدرة مغمور بالزيت 30kV/0.4kV ذا صلة عندما يتطلب تصميم الموقع تغذية من 30 kV إلى 0.4 kV. ويشمل نطاق تطبيقه المذكور محطات الطاقة الكهروضوئية، ويمكن أن تناسب تصنيفاته المدرجة من 500 kVA إلى 1600 kVA مهام التوزيع المحلية. ولا ينبغي استبداله بمحول ربط بجهد 33 kV ما لم يدعم هيكل جهد المشروع ومتطلبات شركة المرافق هذا الترتيب تحديدًا.

هذا التمييز مهم. فمحول مساعد متين لا يحل تلقائيًا مهمة الربط الرئيسية بالشبكة. حافظ على وضوح أدوار المعدات في الجدول الفني.

اختر التصميم الإنشائي وفقًا للموقع، وليس للتفضيل وحده

تظل المحولات المغمورة بالزيت خيارًا شائعًا للمواقع الشمسية الخارجية لأنها توفر تبريدًا فعالًا ومتاحة ضمن نطاق قدرة واسع. وهي تحتاج إلى احتواء مناسب للزيت، وتقييم لمخاطر الحريق، وإمكانية وصول للفحص، وخطة بيئية للتسربات أو التعامل عند نهاية العمر. وعندما تحكم التصميم قيود الحريق أو التركيب الداخلي أو المواقع الحساسة، يمكن النظر في التصميم الجاف، إلا أن له اعتبارات حرارية وتكلفة خاصة به.

لا يمكن التعامل مع درجة الحرارة المحيطة والارتفاع عن سطح البحر كتفاصيل ثانوية. تقلل درجات الحرارة المحيطة المرتفعة هامش التبريد. وتقلل الارتفاعات الأعلى كثافة الهواء وقد تؤثر في مسافات العزل وأداء التبريد. وتنطوي المواقع الساحلية والصحراوية والزراعية والصناعية على مخاطر تلوث وتآكل مختلفة. وينبغي أن يعكس غلاف المحول، والعوازل الطرفية، والمشعات، وصناديق الكابلات، ونظام الطلاء، وحماية الأطراف، ظروف الموقع الفعلية.

بالنسبة للمحطات البعيدة، غالبًا ما تكون المراقبة أكثر قيمة من توفير هامشي في تكلفة الشراء. حدد كحد أدنى مؤشرات الحرارة، والإنذارات، والفصل، ومؤشر مستوى الزيت عند الاقتضاء، وترتيب تخفيف الضغط، ونقاط الواجهة المطلوبة من نظام SCADA الخاص بالمحطة. وقد تبرر الوحدات الأكبر أو الأعلى أهمية مراقبة الغازات المذابة أو مراقبة العوازل الطرفية أو تدابير أخرى لمراقبة الحالة، لكن يجب أن يتوافق النظام المختار مع استراتيجية الصيانة. إن تركيب حساسات معقدة دون عملية استجابة واضحة لا يحسن الموثوقية.

ما الذي ينبغي أن تتضمنه مواصفة محول قابلة للاستخدام الفني

لا يستطيع المورد تقديم تصميم نهائي ذي معنى اعتمادًا فقط على «33 kV، مشروع شمسي، 10 MVA». ينبغي أن تحدد المواصفة القابلة للاستخدام الواجب الكهربائي وواجب الموقع في الوثيقة نفسها.

أدرج القدرة المقننة ومرحلة التبريد، ونسبة الجهد، والتردد، ومجموعة المتجهات، وسماحية الممانعة، وترتيب النقرات، ومتطلبات مادة الملفات عند الاقتضاء، ومستوى العزل، والفواقد، وحدود ارتفاع الحرارة، وتحمل القصر، وترتيب الأطراف، ومسافة الزحف للعوازل الطرفية، وتفاصيل النقطة المحايدة، والملحقات، ونظام الطلاء، والمعيار المطبق، والاختبارات الروتينية، وتوقعات اختبارات النوع، ومتطلبات اختبار القبول بالمصنع، والوثائق، والتعبئة، وقطع الغيار.

ومن المنطقي أيضًا تحديد الحدود التعاقدية. وضح ما إذا كان المورد يقدم المحول فقط أم يقدم كذلك مانعات الصواعق، ومعدات تأريض النقطة المحايدة، وكشك التجميع، وصناديق الكابلات، وأجهزة المراقبة، والإشراف على النقل، وتعبئة الزيت، واختبارات الموقع، ودعم التشغيل التجريبي. تمثل الحدود غير الواضحة مصدرًا متكررًا للنزاعات حول الجدول الزمني.

تركز Jinshida Electric Power Technology Co., Ltd. على معدات النقل والتوزيع لتطبيقات الشبكات والصناعة والبنية التحتية والطاقة الجديدة. بالنسبة لحزمة محولات شمسية، لا يتمثل السؤال المفيد ببساطة في ما إذا كان المصنع يستطيع تصنيع الوحدة، بل في ما إذا كان فريقه الهندسي يستطيع مراجعة بيانات الشبكة وظروف الموقع ومتطلبات الاختبار وحزمة الوثائق قبل الإنتاج. وتكون عملية الجودة الصارمة أكثر قيمة عندما تؤدي إلى رسومات معتمدة واضحة، واختبارات قابلة للتتبع، ومعدات مطابقة للمواصفة المعتمدة.

لا تقبل عبارة «متوافق مع IEC» باعتبارها الإجابة الكاملة

يستخدم IEC 60076 على نطاق واسع لتصميم واختبار محولات القدرة، لكن عبارة «متوافق مع IEC» وحدها واسعة جدًا لأغراض الشراء. تأكد من إصدار المعيار الدقيق، والبنود المطبقة، ومتطلبات الفواقد، ومتطلبات العزل، ونطاق الاختبارات، والشروط الإضافية لشركة المرافق. وإذا كانت اللوائح المحلية أو مشغل الشبكة يتطلب ANSI/IEEE أو EN أو GOST أو إطارًا آخر، فحدد ذلك الشرط قبل الإرساء.

ينبغي الاتفاق على الاختبارات الروتينية في مواصفة الشراء. واستنادًا إلى المشروع وتصنيف المحول، قد يطلب المشتري اختبار قبول بالمصنع بحضور ممثل عنه، والتحقق من النسبة ومجموعة المتجهات، وقياسات مقاومة الملفات، واختبار الممانعة وفاقد الحمل، وقياسات فاقد اللاحمل والتيار، والاختبارات العازلية، وفحوصات الأداء الوظيفي للملحقات. وينبغي تحديد أي اختبار خاص مبكرًا لأنه قد يؤثر في التصميم وجدولة المصنع والتكلفة.

اختبار القبول الجيد بالمصنع ليس زيارة احتفالية. إنه آخر فرصة عملية لمقارنة الوحدة المكتملة بالرسومات المعتمدة، وبيانات لوحة المواصفات، وسجلات الاختبار، وقوائم الملحقات، وعلامات الأطراف، ومتطلبات النقل قبل الشحن.

أسئلة تمنع المفاجآت المتأخرة

هل ينبغي أن يشمل تصنيف المحول التوسع الشمسي المستقبلي؟

فقط عندما يكون التوسع محتملًا فعليًا ويمكن لبقية النظام الكهربائي دعمه. تحقق من سعة المغذيات، وتصنيفات معدات التبديل، وإعدادات الحماية، واستخدام الأرض، وحدود اتفاقية التصدير، وخطط العاكسات. إن شراء سعة إضافية للمحول وحده لا ينشئ سعة تصدير مستقبلية قابلة للاستخدام.

هل تكفي قدرة أعلى على التحميل الزائد لتقليل تصنيف المحول؟

لا. تعتمد قدرة التحميل الزائد قصيرة المدة على درجة الحرارة والحمل السابق والتبريد وحدود المصنع. وقد تساعد أثناء الأحداث الاستثنائية، لكنها لا ينبغي أن تحل محل تصنيف الخدمة المستمرة الذي تتطلبه التزامات التصدير والقدرة غير الفعالة للمحطة.

هل يمكن استخدام محول 30 kV على نظام 33 kV؟

ليس على سبيل الافتراض. يجب التحقق من الجهد الاسمي، وأعلى جهد للمعدات، ومستوى العزل، ونطاق النقرات، وموافقة شركة المرافق جميعها. قد يناسب منتج بجهد 30 kV شبكة تجميع أو شبكة مساعدة بجهد 30 kV، لكنه ليس مناسبًا تلقائيًا لربط بجهد 33 kV.

ما هو الخطأ الأكثر شيوعًا في الشراء؟

إصدار مواصفة مبهمة ومقارنة العطاءات فقط بحسب السعر وتصنيف MVA. فالاختلافات في الفواقد والممانعة ومستوى العزل والملحقات ونطاق الاختبار ومسؤولية التسليم قد تجعل العرض الأقل سعرًا الخيار الأكثر كلفة بعد التشغيل التجريبي.

قرب نهاية عملية الاختيار، راجع محول 33 kV بوصفه جزءًا من النظام الكهربائي الكامل: شبكة المرافق، والعاكسات، وكابلات التجميع، ومعدات التبديل، ومرحلات الحماية، والتأريض، وخطة التشغيل. الخيار الأفضل هو الوحدة التي يتناسب تصميمها الموثق مع ذلك النظام، والتي يستطيع موردها إثبات الامتثال من خلال الرسومات والاختبارات والدعم. ذلك هو القرار الذي يحمي الجدول الزمني، وتسليم الطاقة، وتوافر المحطة على المدى الطويل.
