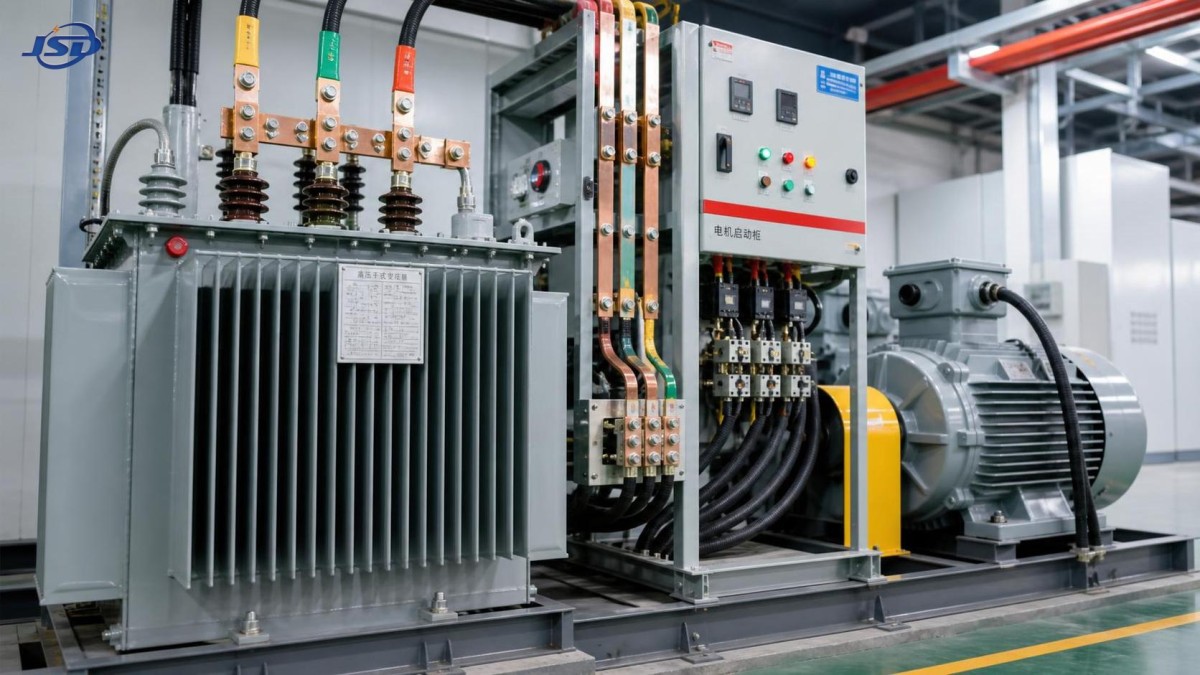

Choisir un transformateur triphasé pour les charges de démarrage de moteurs

Le choix d’un transformateur triphasé pour des charges de démarrage de moteurs ne se résume pas à une lecture de plaque signalétique. Un transformateur qui semble adéquat à charge constante peut tout de même provoquer une forte chute de tension au démarrage du moteur, entraînant une accélération lente, le déclenchement des contacteurs, des défauts de variateur, des déclenchements intempestifs des protections ou des contraintes thermiques répétées. Le bon choix commence par l’événement réel de démarrage : le courant absorbé par le moteur, le temps nécessaire à son accélération, les autres équipements connectés au même jeu de barres et la baisse de tension tolérable par le procédé.

Pour la plupart des projets, l’objectif pratique est simple : maintenir une tension aux bornes du moteur suffisamment élevée pour assurer une accélération fiable, sans acheter une capacité de transformateur bien supérieure aux besoins de l’installation. Pour atteindre cet équilibre, il faut regarder au-delà des kVA.

Commencez par le moteur, et non par la puissance nominale du transformateur

Le premier chiffre utilisé par beaucoup de personnes est le courant à pleine charge ou la puissance nominale en kW du moteur. Ce chiffre est nécessaire, mais il ne décrit pas le moment le plus exigeant pour le système d’alimentation. Le courant de démarrage est le véritable enjeu.

Un démarrage direct en ligne (DOL) conventionnel peut absorber pendant une courte durée plusieurs fois le courant à pleine charge du moteur. La valeur exacte dépend de la conception du moteur, de la tension, de l’état du rotor, de l’équipement entraîné et du point de démarrage sur la forme d’onde d’alimentation. Un ventilateur faiblement chargé peut accélérer rapidement, tandis qu’un convoyeur, un concasseur, un compresseur, un mélangeur ou une pompe chargés peuvent maintenir un courant élevé beaucoup plus longtemps.

L’impédance du transformateur convertit cette demande de courant en chute de tension. Si la tension secondaire chute trop fortement, le couple moteur diminue considérablement. Le couple de démarrage d’un moteur asynchrone est approximativement lié au carré de la tension aux bornes ; ainsi, une baisse de tension apparemment modérée peut avoir un effet beaucoup plus important sur l’accélération. C’est pourquoi une installation peut sembler acceptable sur le papier mais rencontrer des difficultés lorsque le moteur démarre sous une charge réelle de procédé.

Une question utile au début n’est pas « Quelle taille de transformateur correspond aux kW du moteur ? », mais « Quelle tension restera aux bornes du moteur dans les conditions de démarrage crédibles les plus défavorables ? »

Ce qu’un transformateur triphasé doit supporter au démarrage

Untransformateur triphasé alimentant des moteurs doit satisfaire simultanément à deux conditions. Il doit supporter la charge continue de l’installation sans élévation excessive de température et posséder une rigidité de tension suffisante à court terme pour soutenir l’accélération du moteur. Ces critères sont liés, mais ne correspondent pas au même contrôle de conception.

La charge continue est généralement évaluée à partir de la demande combinée des moteurs, des équipements auxiliaires, de l’éclairage, des commandes et de toute charge future prévue. Les performances de démarrage dépendent d’un autre ensemble de paramètres :

• Puissance nominale du moteur en kW ou hp, tension nominale, rendement et facteur de puissance.
• Courant à rotor bloqué ou données de courant de démarrage du fabricant.
• Méthode de démarrage : DOL, étoile-triangle, démarreur par autotransformateur, démarreur progressif ou variateur de fréquence.
• Inertie de la charge et temps d’accélération prévu.
• Impédance du transformateur et caractéristiques de régulation de tension.
• Rigidité de la source en amont du transformateur, y compris la longueur des câbles et l’impédance du réseau ou du groupe électrogène.
• Autres moteurs ou charges sensibles fonctionnant sur le même jeu de barres secondaire.

Ne considérez pas le transformateur comme un composant isolé. La chute de tension réelle est créée par l’ensemble du chemin d’alimentation : réseau amont, transformateur, jeu de barres, câble de départ, démarreur et câbles moteur. Un transformateur peut être correctement sélectionné tandis qu’un câble secondaire sous-dimensionné ou excessivement long empêche toujours un démarrage satisfaisant.

Comme principe d’ingénierie rapide, une puissance kVA plus élevée et une impédance plus faible réduisent généralement la chute de tension au démarrage, mais aucun de ces paramètres ne doit être choisi aveuglément. Une impédance plus faible augmente le courant de défaut disponible, ce qui affecte les calibres de l’appareillage, la coordination des dispositifs de protection, les calculs d’arc électrique et les contraintes mécaniques lors des défauts. La décision finale doit prendre en compte l’ensemble de la conception de protection et de distribution.

Choisissez la méthode de démarrage avant de finaliser la capacité

La méthode de démarrage a souvent plus d’influence sur le dimensionnement du transformateur qu’une faible variation de la puissance nominale du moteur. Le démarrage DOL est simple et peut être fiable pour les petits moteurs ou les systèmes électriques rigides, mais il produit la demande de courant de ligne la plus élevée. C’est souvent à ce stade qu’un choix de transformateur limite devient visible.

Le démarrage étoile-triangle réduit le courant de ligne pendant la phase initiale, mais réduit également le couple moteur disponible. Il est inadapté lorsque la charge entraînée nécessite un couple de décollage élevé. Les démarreurs par autotransformateur peuvent offrir un meilleur compromis entre courant et couple dans certaines applications, bien que la séquence de démarrage et la transition doivent être évaluées avec soin.

Les démarreurs progressifs réduisent le courant en contrôlant la tension appliquée, mais une tension réduite signifie aussi un couple de démarrage réduit. Ils peuvent très bien fonctionner pour les pompes et ventilateurs centrifuges, pour lesquels la demande de couple augmente avec la vitesse, mais peuvent être peu adaptés aux applications à forte inertie ou à couple constant, à moins que les réglages et le profil d’accélération ne soient correctement conçus.

Un variateur de fréquence modifie encore la situation. En contrôlant simultanément la fréquence et la tension, il peut fournir une accélération contrôlée avec un courant d’appel d’alimentation nettement inférieur à celui d’un démarrage DOL. Cependant, un VFD n’est pas simplement un raccourci pour le dimensionnement du transformateur. Les harmoniques d’entrée, le régime de fonctionnement du variateur, la longueur des câbles, les exigences d’isolation du moteur et la qualité de l’énergie doivent toujours être examinés. Lorsque les variateurs sont largement utilisés, spécifiez un transformateur adapté au profil harmonique plutôt que de vous fier uniquement aux kVA nominaux.

Réponse directe : sélectionnez la capacité du transformateur en fonction de la demande continue prévue, puis vérifiez que l’impédance du transformateur, l’impédance de la source, la chute de tension des câbles et le démarreur choisi maintiennent la tension aux bornes du moteur dans les limites requises par le moteur et le procédé pendant le démarrage le plus long ou le plus important. Un calcul de charge en fonctionnement seul ne suffit pas.

Évaluez le démarrage le plus défavorable, et non le démarrage moyen

De nombreux systèmes fonctionnent lors d’un essai de mise en service à vide puis échouent ultérieurement en conditions de production. Le cas de conception correct correspond normalement à la combinaison réaliste la moins favorable : charge mécanique maximale, tension d’alimentation entrante minimale, longueur de départ maximale et autres charges normales déjà en fonctionnement.

Considérez une station de pompage équipée de plusieurs moteurs. Si la logique de procédé démarre une grande pompe alors que de plus petites pompes fonctionnent déjà, le transformateur ne subit pas seulement les kVA de démarrage du grand moteur. Il subit la charge en fonctionnement plus la demande de démarrage du moteur. Si deux gros moteurs peuvent démarrer à des moments rapprochés, évaluez explicitement la séquence. Un verrouillage de commande imposant des démarrages échelonnés peut être plus rentable que l’augmentation de la taille du transformateur, à condition que le procédé puisse tolérer ce délai.

Les systèmes alimentés par groupe électrogène exigent une attention particulière. La réponse transitoire en tension d’un générateur peut constituer le facteur limitant, même lorsque le transformateur lui-même est généreusement dimensionné. Il en va de même pour les raccordements au réseau faibles ou les postes distants présentant une impédance amont importante. Demandez le niveau de court-circuit disponible ou l’impédance de la source au point de raccordement ; cela donne une image bien plus claire de la rigidité de la source que la seule tension nominale d’alimentation.

Le temps d’accélération modifie le bilan thermique

Un appel de courant très bref et un démarrage prolongé avec rotor bloqué ne doivent pas être traités comme équivalents. Un moteur qui atteint sa vitesse en quelques secondes peut créer une perturbation acceptable de courte durée. Un moteur qui met beaucoup plus de temps en raison de l’inertie, d’un couple de démarrage élevé, d’une faible tension ou de la résistance du procédé peut imposer un échauffement répété au moteur comme au transformateur.

Les démarrages répétés sont également importants. Un transformateur peut tolérer un démarrage lourd occasionnel mais disposer d’une faible marge thermique lorsqu’un cycle de service impose des démarrages fréquents. Cela est courant dans les procédés de pompage, convoyage, dosage, concassage et réfrigération. Confirmez le nombre de démarrages requis par heure, la température ambiante de fonctionnement et si le transformateur sera déjà fortement chargé avant le démarrage.

L’impédance est un élément de spécification, pas une mention secondaire

L’impédance du transformateur est souvent négligée parce qu’elle est indiquée en pourcentage plutôt que présentée comme une caractéristique majeure de sélection. Pour les applications moteur, elle mérite une attention directe. Une impédance plus élevée limite généralement le courant de défaut, mais produit une chute de tension plus importante lorsqu’un courant de démarrage élevé circule. Une impédance plus faible améliore le soutien de tension mais peut accroître le niveau de défaut en aval.

Il n’existe pas de valeur d’impédance « optimale » universelle. La valeur appropriée dépend des performances au démarrage du moteur, de la rigidité du réseau, de la capacité de tenue de l’appareillage, de la configuration des câbles, des réglages de protection et des limites de niveau de défaut du projet. Demander à un fabricant un transformateur de distribution standard sans fournir les données de démarrage du moteur peut conduire à un produit techniquement valide mais mal adapté à l’application.

La spécification pratique doit indiquer le plus grand moteur, la méthode de démarrage, le courant à rotor bloqué ou des données équivalentes, la charge simultanée en fonctionnement, la chute de tension admissible lorsqu’elle est connue, le régime de fonctionnement et la plage d’impédance préférée ou l’exigence de performance. Une étude de chute de tension est plus défendable que la prescription d’une faible impédance au seul motif que le site présente des problèmes de démarrage.

Ne confondez pas un transformateur pour service moteur avec une unité élévatrice solaire

Certains sites combinent des charges de production avec une production d’énergie renouvelable, ce qui peut brouiller les exigences en matière d’équipement. Un transformateur élévateur photovoltaïque est conçu principalement pour élever la tension de sortie de l’onduleur jusqu’au niveau de raccordement au réseau. Sa sélection est centrée sur la tension de l’onduleur, la tension du réseau, les conditions harmoniques, le groupe vectoriel, l’environnement extérieur et le profil de fonctionnement de la centrale solaire.

Par exemple, letransformateur élévateur pour centrales photovoltaïques est proposé pour les applications photovoltaïques triphasées dans la plage de 500 kVA à 5000 kVA, avec des options basse tension comprenant 0.315 kV, 0.4 kV et 0.69 kV, ainsi que des options haute tension comprenant 10 kV, 20 kV et 35 kV. Il peut être pertinent lorsqu’un site industriel nécessite un transformateur distinct pour le raccordement photovoltaïque au réseau, notamment lorsque des enroulements en cuivre, une installation extérieure, la conformité à IEC 60076 et la résistance aux harmoniques font partie des spécifications du projet.

Il ne faut pas supposer automatiquement qu’il s’agit du transformateur adéquat pour un grand jeu de barres moteurs. Le service d’exportation d’un onduleur et le service de démarrage de moteurs créent des contraintes électriques différentes. Lorsque la production solaire et les moteurs partagent une même installation, déterminez si les charges moteur sont alimentées par un transformateur de service dédié, un transformateur auxiliaire séparé ou un jeu de barres commun avec des modes de fonctionnement étudiés. La réponse influence la protection, les conditions de puissance inverse, la régulation de tension et la spécification de service du transformateur.

Un processus de sélection qui évite les surprises tardives

Commencez par recueillir les données du fabricant plutôt que de vous fier à des multiplicateurs empiriques. Consignez la tension moteur, le courant nominal, le courant de démarrage, le facteur de puissance, l’inertie ou le temps d’accélération, la caractéristique de couple de la charge entraînée, la fréquence des démarrages et le type de démarreur. Identifiez tous les moteurs susceptibles de fonctionner ou de démarrer simultanément.

Établissez ensuite les conditions limites de l’alimentation. Confirmez la tension nominale et la variation admissible, la capacité de la source amont ou le niveau de court-circuit, la tension primaire du transformateur, la tension secondaire prévue, l’impédance du transformateur, les longueurs des départs secondaires et les calibres de l’appareillage. Le cheminement des câbles n’est pas un détail mineur ; un long départ peut consommer une grande partie de la marge de tension qui semblait disponible aux bornes du transformateur.

Modélisez ensuite les cas de fonctionnement normaux et défavorables. Au minimum, vérifiez le démarrage du plus grand moteur avec la charge de fond normale et la séquence de démarrage autorisée la plus exigeante. Incluez les conditions de faible tension d’alimentation lorsque la spécification du distributeur local ou les données du site indiquent qu’elles sont possibles. Examinez conjointement la tension aux bornes, la capacité d’accélération, la charge du transformateur et les performances de protection.

Ce n’est qu’après cette analyse que la puissance nominale du transformateur doit être finalisée. Lorsque le calcul montre un résultat limite, plusieurs solutions sont possibles : augmenter les kVA du transformateur, ajuster l’impédance dans les limites acceptables de courant de défaut, utiliser un démarreur à courant réduit ou un VFD, échelonner les démarrages, raccourcir ou augmenter la section des câbles de départ, ou séparer les charges sensibles du jeu de barres moteurs. La meilleure solution dépend des priorités opérationnelles de l’installation.

Erreurs courantes de sélection

Utiliser le total des kW en fonctionnement comme taille de transformateur. Cela ignore le courant de démarrage, les hypothèses de foisonnement, le facteur de puissance, les pertes et les charges futures. Cela peut laisser peu de marge de tension pour le démarrage du premier grand moteur.

Supposer que chaque démarreur progressif résout la chute de tension. Un démarreur progressif ne réduit le courant qu’en réduisant la tension, et le couple moteur diminue en même temps. Vérifiez que la machine peut accélérer avec la limite de courant sélectionnée.

Spécifier un transformateur à faible impédance sans vérifier l’appareillage. Une meilleure tension au démarrage peut s’accompagner d’un courant de défaut disponible plus élevé. L’équipement de protection doit rester correctement dimensionné et coordonné.

Ignorer la séquence de procédé. La conception électrique et la philosophie de commande doivent être cohérentes. Une séquence de démarrage par étapes peut éviter une mise à niveau inutile du transformateur.

Utiliser l’extension future comme une réserve imprécise. Listez les moteurs futurs réellement prévus et leurs méthodes de démarrage. Un moteur de 75 kW piloté par VFD et un concasseur DOL de 75 kW ne créent pas la même exigence.

Informations à fournir avec une demande de transformateur

Un dossier de demande utile est court mais précis : tensions primaire et secondaire, fréquence, kVA continus requis, caractéristiques du plus grand moteur, type de démarreur, courant de démarrage, temps d’accélération, nombre de démarrages, hypothèses de charges simultanées, données de source, longueurs de départ, environnement d’installation, préférence de refroidissement, exigence de groupe vectoriel et normes applicables. Indiquez également si le transformateur doit alimenter des charges générant des harmoniques, des générateurs ou des équipements photovoltaïques.

Jinshida Electric Power Technology Co., Ltd. accompagne les projets de transport et de distribution d’électricité grâce au développement, à la fabrication et au support d’application des transformateurs. En pratique, la partie la plus précieuse de l’échange avec le fournisseur n’est pas une sélection rapide dans un catalogue. Il s’agit de confirmer que la conception des enroulements, l’impédance, l’agencement du refroidissement, le système d’isolation, les pertes et les hypothèses de protection correspondent au régime de fonctionnement réel.

Prenez la décision finale en fonction des performances de tension

Le bontransformateur triphasé pour les charges de démarrage de moteurs est celui qui assure une accélération fiable au point de fonctionnement prévu le plus défavorable, tout en restant thermiquement sain et compatible avec le système de protection de l’installation. Les kVA nominaux amorcent la réflexion, mais ne peuvent pas la conclure.

Avant d’émettre un bon de commande, vérifiez le calcul de démarrage du moteur par rapport à l’impédance du transformateur sélectionné, aux conditions de source, à la chute de tension des câbles, à la séquence de démarrage et au plan d’extension future. Cette vérification supplémentaire coûte généralement bien moins cher que la résolution de problèmes de démarrage à basse tension, d’équipements surchauffés ou d’interruptions de production après la mise en service.

Questions fréquemment soulevées lors de l’évaluation

Un transformateur plus grand peut-il toujours résoudre les problèmes de démarrage moteur ?

Pas toujours. Il peut réduire la chute de tension liée au transformateur, mais une source amont faible, un long câble de départ, un réglage de démarreur inadéquat ou une charge mécanique excessive peuvent toujours empêcher une accélération correcte.

Un transformateur doit-il être dimensionné selon les kW du moteur ou les kVA de démarrage ?

Utilisez les deux. Les kW continus et le facteur de puissance définissent la charge normale ; les kVA de démarrage et l’impédance du système déterminent les performances de tension pendant l’accélération.

Le démarrage DOL est-il inadapté à un transformateur triphasé ?

Non. Le démarrage DOL est courant et peut être approprié lorsque le système est suffisamment rigide et que la charge entraînée le permet. Il nécessite simplement une analyse plus attentive de la chute de tension et des protections que le démarrage à courant réduit.

Quand faut-il envisager un VFD ?

Envisagez-le lorsque l’accélération contrôlée, le contrôle du procédé, une demande de courant de ligne plus faible ou une réduction des contraintes mécaniques présentent un intérêt. Confirmez les exigences harmoniques et la compatibilité du moteur avant de le considérer comme la solution par défaut.
