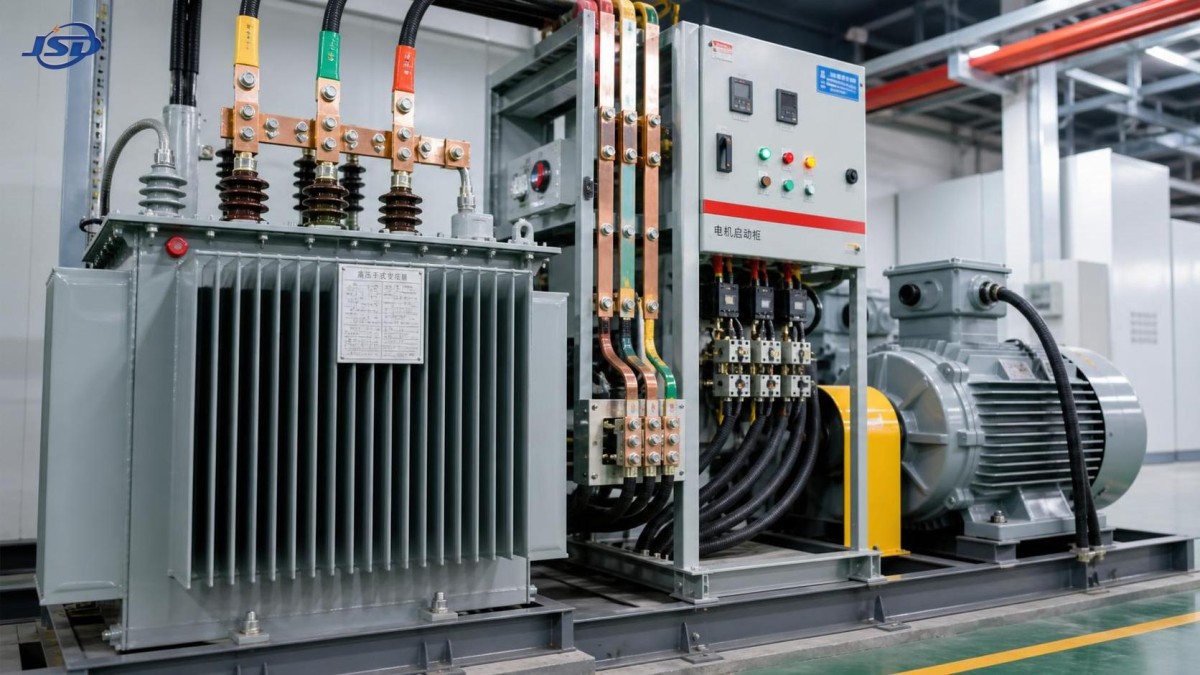

اختيار محول ثلاثي الطور لأحمال بدء تشغيل المحركات

إن اختيار محول ثلاثي الطور لأحمال بدء تشغيل المحركات ليس مجرد مسألة قراءة بيانات اللوحة التعريفية. فقد يبدو المحول مناسبًا عند حمل التشغيل المستقر، لكنه قد يسبب هبوطًا عميقًا في الجهد عند بدء المحرك، مما يؤدي إلى تسارع بطيء، أو فصل الكونتاكتور، أو أعطال في وحدات التشغيل، أو فصلات حماية غير مبررة، أو إجهاد حراري متكرر. يبدأ الاختيار الصحيح من حدث البدء الفعلي: مقدار التيار الذي يسحبه المحرك، والوقت اللازم لتسارعه، والأحمال الأخرى المتصلة بقضيب التوزيع نفسه، ومقدار انخفاض الجهد الذي يمكن أن تتحمله العملية.

بالنسبة لمعظم المشاريع، يكون الهدف العملي بسيطًا: الحفاظ على جهد أطراف المحرك مرتفعًا بما يكفي لضمان تسارع موثوق دون شراء سعة محول أكبر بكثير مما يتطلبه التركيب. ويتطلب تحقيق هذا التوازن النظر إلى ما هو أبعد من kVA.

ابدأ بالمحرك، وليس بتصنيف المحول

أول رقم يستخدمه كثير من الأشخاص هو تيار الحمل الكامل للمحرك أو القدرة المقننة بالكيلوواط. هذا الرقم ضروري، لكنه لا يصف أصعب لحظة يواجهها نظام التغذية. تيار البدء هو العامل الحقيقي.

قد يسحب البدء المباشر على الخط التقليدي (DOL) تيارًا يعادل عدة أضعاف تيار الحمل الكامل للمحرك لفترة قصيرة. وتعتمد القيمة الدقيقة على تصميم المحرك، والجهد، وحالة الدوار، والمعدة المدارة، ونقطة البدء على شكل موجة التغذية. فقد تتسارع مروحة ذات حمل خفيف بسرعة، بينما قد يحافظ ناقل محمل، أو كسارة، أو ضاغط، أو خلاط، أو مضخة على تيار مرتفع لفترة أطول بكثير.

تحول ممانعة المحول هذا الطلب على التيار إلى هبوط في الجهد. وإذا انخفض الجهد الثانوي بدرجة كبيرة، ينخفض عزم المحرك بشكل حاد. ويرتبط عزم بدء المحرك الحثي تقريبًا بمربع جهد الأطراف، لذلك يمكن لهبوط جهد يبدو بسيطًا أن يؤثر بدرجة أكبر بكثير في التسارع. ولهذا قد يبدو التركيب مقبولًا على الورق لكنه يواجه صعوبة عند بدء المحرك تحت حمل العملية الفعلي.

السؤال المفيد في البداية ليس: «ما حجم المحول الذي يتوافق مع قدرة المحرك بالكيلوواط؟» بل: «ما الجهد الذي سيبقى عند أطراف المحرك في أسوأ ظروف بدء محتملة؟»

ما الذي يجب أن يتعامل معه المحول ثلاثي الطور أثناء البدء

يجب أن يفي المحول ثلاثي الطور الذي يغذي المحركات بشرطين في الوقت نفسه. يجب أن يحمل حمل المنشأة المستمر دون ارتفاع مفرط في درجة الحرارة، وأن يوفر صلابة جهد كافية لفترة قصيرة لدعم تسارع المحرك. يرتبط هذان الشرطان ببعضهما، لكنهما ليسا فحص التصميم نفسه.

يُقيَّم التحميل المستمر عادةً بناءً على طلب التشغيل المجمع للمحركات، والمعدات المساعدة، والإضاءة، وأنظمة التحكم، وأي حمل مستقبلي متوقع. أما أداء البدء فيعتمد على مجموعة مختلفة من المدخلات:

• القدرة المقننة للمحرك بالكيلوواط أو hp، والجهد المقنن، والكفاءة، ومعامل القدرة.
• تيار الدوار المقفل أو بيانات تيار البدء الخاصة بالشركة المصنعة.
• طريقة البدء: DOL، أو نجمة-مثلث، أو بادئ تشغيل بالمحول الذاتي، أو بادئ تشغيل ناعم، أو مغير تردد.
• قصور الحمل الذاتي ووقت التسارع المتوقع.
• ممانعة المحول وخصائص تنظيم الجهد الخاصة به.
• قوة المصدر قبل المحول، بما في ذلك طول الكابل وممانعة شبكة المرافق أو المولد.
• محركات أخرى أو أحمال حساسة تعمل على قضيب التوزيع الثانوي نفسه.

لا تتعامل مع المحول باعتباره مكونًا معزولًا. ينشأ هبوط الجهد الفعلي عبر مسار التغذية الكامل: الشبكة العلوية، والمحول، وقضيب التوزيع، وكابل المغذي، والبادئ، وأسلاك المحرك. قد يكون اختيار المحول صحيحًا، بينما يظل كابل ثانوي صغير المقطع أو طويلًا بشكل مفرط مانعًا لبدء مُرضٍ.

كمبدأ هندسي سريع، فإن تصنيف kVA الأكبر والممانعة الأقل يقللان عمومًا من هبوط جهد البدء، لكن لا ينبغي اختيار أي منهما دون دراسة. فالممانعة الأقل ترفع تيار القصر المتاح، مما يؤثر في تصنيفات معدات التبديل، وتنسيق أجهزة الحماية، وحسابات القوس الكهربائي، والإجهاد الميكانيكي أثناء الأعطال. وينبغي أن يأخذ القرار النهائي في الاعتبار كامل تصميم الحماية والتوزيع.

اختر طريقة البدء قبل تحديد السعة النهائية

غالبًا ما تؤثر طريقة البدء في حجم المحول أكثر من تغيير بسيط في تصنيف المحرك. إن البدء المباشر على الخط DOL بسيط ويمكن أن يكون موثوقًا للمحركات الأصغر أو الأنظمة الكهربائية القوية، لكنه ينتج أكبر طلب لتيار الخط. وغالبًا ما يكون هو الحالة التي تظهر فيها محدودية اختيار المحول.

يقلل البدء نجمة-مثلث تيار الخط خلال المرحلة الأولية، لكنه يقلل أيضًا عزم المحرك المتاح. وهو غير مناسب عندما يحتاج الحمل المدار إلى عزم فصل ابتدائي مرتفع. ويمكن لبادئات المحول الذاتي أن تقدم توازنًا أفضل بين التيار والعزم في بعض التطبيقات، رغم وجوب تقييم تسلسل البدء والانتقال بعناية.

تقلل البادئات الناعمة التيار عبر التحكم في الجهد المطبق، لكن خفض الجهد يعني أيضًا خفض عزم البدء. ويمكن أن تعمل بكفاءة عالية مع المضخات والمراوح الطاردة المركزية، حيث يرتفع طلب العزم مع السرعة، لكنها قد لا تكون مناسبة لتطبيقات القصور الذاتي العالي أو العزم الثابت ما لم تُهندس الإعدادات ومنحنى التسارع على النحو الصحيح.

يغير مغير التردد الوضع بدرجة أكبر. فمن خلال التحكم في التردد والجهد معًا، يمكنه توفير تسارع متحكم فيه مع تيار اندفاع من مصدر التغذية أقل بكثير من بدء DOL. ومع ذلك، فإن VFD ليس مجرد اختصار لتحديد حجم المحول. فلا تزال التوافقيات عند الدخل، ونمط تشغيل وحدة القيادة، وطول الكابل، ومتطلبات عزل المحرك، وجودة الطاقة بحاجة إلى مراجعة. وعند استخدام وحدات التشغيل على نطاق واسع، حدد محولًا مناسبًا لملف التوافقيات بدلًا من الاعتماد على kVA الاسمية فقط.

إجابة مباشرة: اختر سعة المحول وفقًا للطلب المستمر المتوقع، ثم تحقق من أن ممانعة المحول، وممانعة المصدر، وهبوط جهد الكابل، والبادئ المختار تحافظ على جهد أطراف المحرك ضمن متطلبات المحرك والعملية أثناء أطول أو أكبر عملية بدء. لا يكفي حساب حمل التشغيل وحده.

قيّم أسوأ عملية بدء، وليس المتوسط

تعمل العديد من الأنظمة خلال اختبار التشغيل دون حمل ثم تفشل لاحقًا في ظل ظروف الإنتاج. وتكون حالة التصميم الصحيحة عادةً هي أقل مجموعة واقعية ملاءمة: أعلى حمل ميكانيكي، وأدنى جهد تغذية وارد، وأقصى طول للمغذي، وأحمال عادية أخرى قيد التشغيل بالفعل.

لنأخذ محطة ضخ تضم عدة محركات. إذا كان منطق العملية يشغل مضخة كبيرة بعد أن تكون مضخات أصغر قد بدأت العمل بالفعل، فإن المحول لا يرى فقط kVA بدء المحرك الكبير. بل يرى حمل التشغيل زائد طلب بدء المحرك. وإذا كان يمكن لمحركين كبيرين البدء في وقتين متقاربين، فقيّم التسلسل صراحةً. وقد يكون تشابك تحكم يفرض بدءًا متدرجًا أكثر فعالية من حيث التكلفة من زيادة حجم المحول، بشرط أن تتمكن العملية من تحمل التأخير.

تتطلب الأنظمة المدعومة بالمولدات عناية إضافية. فقد تكون استجابة الجهد العابرة للمولد هي العامل المحدد حتى عندما يكون حجم المحول كبيرًا بسخاء. وينطبق الأمر نفسه على توصيلات المرافق الضعيفة أو المحطات الفرعية البعيدة ذات الممانعة العلوية الكبيرة. اطلب مستوى القصر المتاح أو ممانعة المصدر عند نقطة التوصيل؛ فهذا يوفر صورة أوضح بكثير عن صلابة المصدر مقارنة بجهد التغذية الاسمي وحده.

يغير وقت التسارع الصورة الحرارية

لا ينبغي التعامل مع حدث تيار اندفاع قصير جدًا وبدء طويل متعثر باعتبارهما متكافئين. فقد يسبب محرك يصل إلى سرعته خلال ثوانٍ قليلة اضطرابًا مقبولًا قصير المدة. أما المحرك الذي يستغرق وقتًا أطول بكثير بسبب القصور الذاتي، أو عزم البدء المرتفع، أو الجهد المنخفض، أو مقاومة العملية، فقد يفرض تسخينًا متكررًا على المحرك والمحول معًا.

كما أن مرات البدء المتكررة مهمة. فقد يتحمل المحول بدءًا ثقيلًا عرضيًا، لكنه قد يملك هامشًا حراريًا محدودًا عندما تتطلب دورة التشغيل عمليات بدء متكررة. وهذا شائع في عمليات الضخ، والنقل، والخلط على دفعات، والتكسير، والتبريد. تأكد من عدد عمليات البدء المطلوبة في الساعة، ودرجة حرارة البيئة المحيطة أثناء التشغيل، وما إذا كان المحول سيكون محملًا بشكل كبير بالفعل قبل حدوث البدء.

الممانعة بند مواصفات وليست تفاصيل صغيرة

غالبًا ما تُغفل ممانعة المحول لأنها تُطبع كنسبة مئوية بدلًا من عرضها كميزة اختيار رئيسية. لكنها تستحق اهتمامًا مباشرًا في تطبيقات المحركات. فالممانعة الأعلى تحد عمومًا من تيار القصر لكنها تسبب هبوط جهد أكبر عند مرور تيار بدء كبير. والممانعة الأقل تحسن دعم الجهد لكنها قد تزيد مستوى القصر في الجانب اللاحق.

لا توجد قيمة ممانعة «مثلى» عالمية. تعتمد القيمة المناسبة على أداء بدء المحرك، وقوة شبكة المرافق، وقدرة معدات التبديل على التحمل، وتخطيط الكابلات، وإعدادات الحماية، وحدود مستوى القصر للمشروع. وقد يؤدي طلب محول توزيع قياسي من الشركة المصنعة دون تقديم بيانات بدء المحرك إلى منتج صالح تقنيًا لكنه غير ملائم للتطبيق.

ينبغي أن تحدد المواصفات العملية أكبر محرك، وطريقة البدء، وتيار الدوار المقفل أو البيانات المكافئة، وحمل التشغيل المتزامن، وهبوط الجهد المسموح به عند معرفته، ونمط التشغيل، ونطاق الممانعة المفضل أو متطلبات الأداء. وتكون دراسة هبوط الجهد أكثر قابلية للدفاع من فرض ممانعة منخفضة لمجرد أن الموقع يواجه مشكلات في البدء.

لا تخلط بين محول خدمة المحركات ووحدة رفع الجهد للطاقة الشمسية

تجمع بعض المواقع بين أحمال الإنتاج وتوليد الطاقة المتجددة، وقد يؤدي ذلك إلى التباس متطلبات المعدات. يُصمم محول رفع الجهد الكهروضوئي أساسًا لرفع جهد خرج العاكس إلى مستوى اتصال الشبكة. ويركز اختياره على جهد العاكس، وجهد الشبكة، وظروف التوافقيات، ومجموعة المتجهات، والبيئة الخارجية، وملف تشغيل محطة الطاقة الشمسية.

على سبيل المثال، يُعرض محول رفع الجهد لمحطات الطاقة الكهروضوئية لتطبيقات الطاقة الكهروضوئية ثلاثية الطور ضمن نطاق 500 kVA إلى 5000 kVA، مع خيارات جهد منخفض تشمل 0.315 kV و0.4 kV و0.69 kV، وخيارات جهد عالٍ تشمل 10 kV و20 kV و35 kV. وقد يكون ذا صلة عندما يحتاج موقع صناعي إلى محول منفصل لربط الطاقة الشمسية الكهروضوئية بالشبكة، لا سيما عندما تكون ملفات النحاس، والتركيب الخارجي، والامتثال لمعيار IEC 60076، ومقاومة التوافقيات جزءًا من مواصفات المشروع.

ولا ينبغي افتراض أنه المحول المناسب تلقائيًا لقضيب محركات كبير. فخدمة تصدير طاقة العاكس وخدمة بدء المحركات تولدان إجهادات كهربائية مختلفة. وعندما تتشارك الطاقة الشمسية والمحركات في منشأة، حدد ما إذا كانت أحمال المحركات تُغذى من محول خدمة مخصص، أو محول مساعد منفصل، أو قضيب مشترك مع أوضاع تشغيل مدروسة. وتؤثر الإجابة في الحماية، وظروف القدرة العكسية، وتنظيم الجهد، ومواصفات خدمة المحول.

سير عمل للاختيار يتجنب المفاجآت المتأخرة

ابدأ بجمع بيانات الشركة المصنعة بدلًا من الاعتماد على مضاعفات تقريبية. سجل جهد المحرك، والتيار المقنن، وتيار البدء، ومعامل القدرة، والقصور الذاتي أو وقت التسارع، وخاصية عزم الحمل المدار، وتكرار البدء، ونوع البادئ. وحدد جميع المحركات التي قد تعمل أو تبدأ في الوقت نفسه.

بعد ذلك، حدد الظروف الحدّية للتغذية. أكد الجهد الاسمي والتغير المسموح به، وسعة المصدر العلوي أو مستوى القصر، والجهد الابتدائي للمحول، والجهد الثانوي المقصود، وممانعة المحول، وأطوال المغذيات الثانوية، وتصنيفات معدات التبديل. ومسار الكابل ليس تفصيلًا ثانويًا؛ فقد يستهلك المغذي الطويل جزءًا كبيرًا من هامش الجهد الذي بدا متاحًا عند أطراف المحول.

ثم نمذج حالات التشغيل العادية وغير المواتية. كحد أدنى، افحص بدء أكبر محرك مع حمل الخلفية العادي وتسلسل البدء المسموح به الأكثر تطلبًا. وأدرج ظروف جهد التغذية المنخفض حيث تشير مواصفات شركة المرافق المحلية أو بيانات الموقع إلى احتمال حدوثها. راجع جهد الأطراف، وقدرة التسارع، وتحميل المحول، وأداء الحماية معًا.

ولا ينبغي تحديد تصنيف المحول نهائيًا إلا بعد هذه المراجعة. وعندما يظهر الحساب نتيجة حدية، توجد عدة حلول: زيادة kVA للمحول، أو ضبط الممانعة ضمن حدود حمل القصر المقبولة، أو استخدام بادئ منخفض التيار أو VFD، أو توزيع عمليات البدء زمنيًا، أو تقصير كابلات المغذي أو زيادة مقطعها، أو فصل الأحمال الحساسة عن قضيب المحركات. وتعتمد أفضل إجابة على أولويات تشغيل المنشأة.

أخطاء شائعة في الاختيار

استخدام إجمالي kW أثناء التشغيل كحجم للمحول. يتجاهل ذلك تيار البدء، وافتراضات التنوع، ومعامل القدرة، والفواقد، والحمل المستقبلي. وقد يترك هامش جهد ضئيلًا لأول بدء لمحرك كبير.

افتراض أن كل بادئ ناعم يحل مشكلة هبوط الجهد. يقلل البادئ الناعم التيار فقط عبر خفض الجهد، وينخفض عزم المحرك في الوقت نفسه. تحقق مما إذا كانت الآلة تستطيع التسارع عند حد التيار المختار.

تحديد محول منخفض الممانعة دون فحص معدات التبديل. قد يصاحب جهد البدء الأفضل تيار قصر متاح أعلى. ويجب أن تبقى معدات الحماية ذات تصنيف مناسب ومنسقة بشكل صحيح.

تجاهل تسلسل العملية. يجب أن يتفق التصميم الكهربائي وفلسفة التحكم. فقد يتجنب تسلسل البدء المرحلي ترقية غير ضرورية للمحول.

استخدام التوسع المستقبلي كاحتياطي غير محدد. أدرج المحركات المستقبلية الفعلية المتوقعة وطرق بدءها. فمحرك مخطط بقدرة 75 kW يعمل عبر VFD وكسارة DOL بقدرة 75 kW لا يفرضان المتطلب نفسه.

ما الذي يجب إرساله مع استفسار المحول

تكون حزمة الاستفسار المفيدة قصيرة ولكن محددة: الجهود الابتدائية والثانوية، والتردد، وkVA المستمرة المطلوبة، وتفاصيل أكبر محرك، ونوع البادئ، وتيار البدء، ووقت التسارع، وعدد مرات البدء، وافتراضات الحمل المتزامن، وبيانات المصدر، وأطوال المغذيات، وبيئة التركيب، وتفضيل التبريد، ومتطلبات مجموعة المتجهات، والمعايير المطبقة. واذكر أيضًا ما إذا كان من المتوقع أن يدعم المحول أحمالًا مولدة للتوافقيات، أو مولدات، أو معدات كهروضوئية.

تدعم Jinshida Electric Power Technology Co., Ltd. مشاريع نقل وتوزيع الطاقة من خلال تطوير المحولات وتصنيعها ودعم تطبيقاتها. ومن الناحية العملية، فإن الجزء الأكثر قيمة في التعامل مع المورد ليس اختيارًا سريعًا من الكتالوج، بل التأكد من أن تصميم اللفات، والممانعة، وترتيب التبريد، ونظام العزل، والفواقد، وافتراضات الحماية تتوافق مع نمط التشغيل الفعلي.

اتخذ القرار النهائي بناءً على أداء الجهد

إن المحول ثلاثي الطور المناسب لأحمال بدء المحركات هو الذي يدعم تسارعًا موثوقًا عند أسوأ نقطة تشغيل متوقعة، مع بقائه سليمًا حراريًا ومتوافقًا مع نظام الحماية في المنشأة. تبدأ kVA الاسمية النقاش، لكنها لا تستطيع إنهاءه.

قبل إصدار أمر الشراء، تحقق من حساب بدء المحرك مقابل ممانعة المحول المختار، وظروف المصدر، وهبوط الكابل، وتسلسل البدء، وخطة التوسع المستقبلي. وعادة ما تكون هذه المراجعة الإضافية أقل تكلفة بكثير من معالجة حالات البدء بجهد منخفض، أو ارتفاع حرارة المعدات، أو انقطاعات الإنتاج بعد التشغيل التجريبي.

أسئلة تُطرح غالبًا أثناء التقييم

هل يمكن لمحول أكبر أن يحل دائمًا مشكلات بدء المحرك؟

ليس دائمًا. يمكنه تقليل هبوط الجهد المرتبط بالمحول، لكن مصدرًا علويًا ضعيفًا، أو كابل مغذٍ طويلًا، أو إعداد بادئ غير كافٍ، أو حملًا ميكانيكيًا مفرطًا قد يظل مانعًا للتسارع الصحيح.

هل ينبغي تحديد حجم المحول بناءً على kW المحرك أم kVA البدء؟

استخدم كليهما. تحدد kW المستمرة ومعامل القدرة التحميل الطبيعي، بينما تحدد kVA البدء وممانعة النظام أداء الجهد أثناء التسارع.

هل بدء DOL غير مناسب لمحول ثلاثي الطور؟

لا. إن بدء DOL شائع ويمكن أن يكون مناسبًا عندما يكون النظام قويًا بدرجة كافية ويسمح الحمل المدار بذلك. لكنه يحتاج ببساطة إلى مراجعة أكثر دقة لهبوط الجهد والحماية مقارنة بالبدء منخفض التيار.

متى ينبغي النظر في استخدام VFD؟

فكر فيه عندما تكون هناك قيمة للتسارع المتحكم فيه، أو التحكم في العملية، أو تقليل الطلب على تيار الخط، أو خفض الإجهاد الميكانيكي. أكد متطلبات التوافقيات وتوافق المحرك قبل اعتباره الحل الافتراضي.
