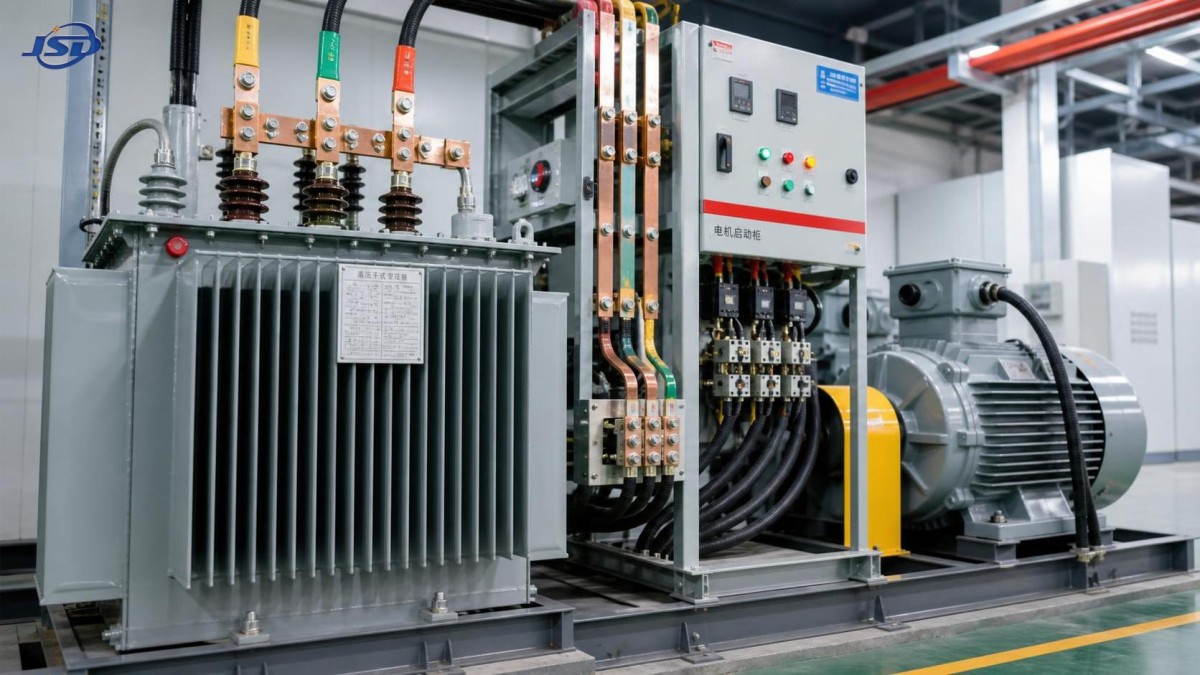

Elección de un transformador trifásico para cargas de arranque de motores

Elegir un transformador trifásico para cargas de arranque de motores no es un simple ejercicio de placa de características. Un transformador que parece adecuado para la carga en régimen permanente aún puede producir una caída profunda de tensión al arrancar el motor, lo que provoca una aceleración lenta, desconexión de contactores, fallos de variadores, disparos intempestivos de protecciones o esfuerzos térmicos repetidos. La selección correcta comienza con el evento de arranque real: cuánta corriente consume el motor, cuánto tarda en acelerar, qué más está conectado a la misma barra y qué reducción de tensión puede tolerar el proceso.

Para la mayoría de los proyectos, el objetivo práctico es sencillo: mantener la tensión en los terminales del motor lo suficientemente alta para una aceleración fiable sin adquirir una capacidad de transformador muy superior a la que necesita la instalación. Lograr ese equilibrio requiere mirar más allá de los kVA.

Comience por el motor, no por la potencia nominal del transformador

El primer valor que muchas personas utilizan es la corriente a plena carga del motor o los kW nominales. Ese valor es necesario, pero no describe el momento más exigente para el sistema de alimentación. La corriente de arranque es el verdadero factor clave.

Un arranque directo en línea (DOL) convencional puede consumir varias veces la corriente a plena carga del motor durante un breve periodo. El valor exacto depende del diseño del motor, la tensión, el estado del rotor, el equipo accionado y el punto de inicio en la forma de onda de alimentación. Un ventilador con carga ligera puede acelerar rápidamente, mientras que un transportador cargado, una trituradora, un compresor, una mezcladora o una bomba pueden mantener una corriente elevada durante mucho más tiempo.

La impedancia del transformador convierte esa demanda de corriente en caída de tensión. Si la tensión secundaria cae demasiado, el par del motor disminuye considerablemente. El par de arranque de un motor de inducción está relacionado aproximadamente con el cuadrado de la tensión en terminales, por lo que una caída de tensión aparentemente moderada puede tener un efecto mucho mayor sobre la aceleración. Por ello, una instalación puede parecer aceptable sobre el papel, pero presentar dificultades cuando el motor arranca con la carga real del proceso.

Una pregunta inicial útil no es «¿Qué tamaño de transformador corresponde a los kW del motor?». Es «¿Qué tensión permanecerá en los terminales del motor durante la condición de arranque creíble más desfavorable?»

Lo que un transformador trifásico debe soportar durante el arranque

Untransformador trifásico que alimenta motores debe cumplir dos condiciones al mismo tiempo. Debe soportar la carga continua de la planta sin un aumento excesivo de temperatura y debe tener suficiente rigidez de tensión de corta duración para permitir la aceleración del motor. Ambas están relacionadas, pero no constituyen la misma verificación de diseño.

La carga continua se evalúa normalmente a partir de la demanda combinada en funcionamiento de motores, equipos auxiliares, iluminación, controles y cualquier carga futura prevista. El rendimiento de arranque depende de otro conjunto de datos:

• kW o hp nominales del motor, tensión nominal, eficiencia y factor de potencia.
• Corriente de rotor bloqueado o datos de corriente de arranque del fabricante.
• Método de arranque: DOL, estrella-triángulo, arrancador por autotransformador, arrancador suave o variador de frecuencia.
• Inercia de la carga y tiempo de aceleración previsto.
• Impedancia del transformador y sus características de regulación de tensión.
• Rigidez de la fuente aguas arriba del transformador, incluida la longitud del cable y la impedancia de la red eléctrica o del generador.
• Otros motores o cargas sensibles que operan en la misma barra secundaria.

No considere el transformador como un componente aislado. La caída de tensión real la genera toda la trayectoria de alimentación: red aguas arriba, transformador, barra colectora, cable alimentador, arrancador y conductores del motor. Un transformador puede seleccionarse correctamente mientras que un cable secundario subdimensionado o excesivamente largo aún impide un arranque satisfactorio.

Como principio de ingeniería rápido, una potencia nominal en kVA mayor y una impedancia menor reducen generalmente la caída de tensión de arranque, pero ninguna de ellas debe seleccionarse sin análisis. Una menor impedancia aumenta la corriente de cortocircuito disponible, lo que afecta a las capacidades nominales de la aparamenta, la coordinación de dispositivos de protección, los cálculos de arco eléctrico y los esfuerzos mecánicos durante fallos. La decisión final debe considerar todo el diseño de protección y distribución.

Elija el método de arranque antes de definir la capacidad final

El método de arranque suele tener más influencia en el dimensionamiento del transformador que una pequeña variación en la potencia nominal del motor. El arranque DOL es sencillo y puede ser fiable para motores pequeños o sistemas eléctricos rígidos, pero produce la mayor demanda de corriente de línea. A menudo es el punto en el que se hace visible una selección de transformador marginal.

El arranque estrella-triángulo reduce la corriente de línea durante la etapa inicial, pero también reduce el par disponible del motor. No es adecuado cuando la carga accionada requiere un alto par de arranque. Los arrancadores por autotransformador pueden proporcionar un mejor compromiso entre corriente y par en algunas aplicaciones, aunque la secuencia de arranque y la transición deben evaluarse cuidadosamente.

Los arrancadores suaves reducen la corriente controlando la tensión aplicada, pero una tensión reducida también significa un par de arranque reducido. Pueden funcionar muy bien para bombas y ventiladores centrífugos, donde la demanda de par aumenta con la velocidad, pero pueden ser poco adecuados para aplicaciones de alta inercia o par constante si los ajustes y el perfil de aceleración no se diseñan correctamente.

Un variador de frecuencia modifica aún más la situación. Al controlar conjuntamente la frecuencia y la tensión, puede proporcionar una aceleración controlada con una corriente de irrupción de alimentación considerablemente menor que un arranque DOL. Sin embargo, un VFD no es simplemente un atajo para dimensionar transformadores. Los armónicos de entrada, el régimen de trabajo del variador, la longitud del cable, los requisitos de aislamiento del motor y la calidad de la energía aún deben revisarse. Cuando se utilizan variadores de forma extensa, especifique un transformador adecuado para el perfil armónico en lugar de basarse únicamente en los kVA nominales.

Respuesta directa: seleccione la capacidad del transformador según la demanda continua prevista y, a continuación, verifique que la impedancia del transformador, la impedancia de la fuente, la caída de tensión del cable y el arrancador seleccionado mantengan la tensión en los terminales del motor dentro de los requisitos del motor y del proceso durante el arranque más largo o de mayor tamaño. Un cálculo basado únicamente en la carga de funcionamiento no es suficiente.

Evalúe el peor arranque, no el promedio

Muchos sistemas funcionan durante una prueba de puesta en marcha sin carga y fallan más tarde en condiciones de producción. El caso de diseño correcto suele ser la combinación realista menos favorable: máxima carga mecánica, mínima tensión de alimentación entrante, longitud máxima del alimentador y otras cargas normales ya en funcionamiento.

Considere una estación de bombeo con varios motores. Si la lógica del proceso arranca una bomba grande después de que ya estén funcionando bombas más pequeñas, el transformador no ve solo los kVA de arranque del motor grande. Ve la carga en funcionamiento más la demanda de arranque del motor. Si dos motores grandes pueden arrancar con poca diferencia de tiempo, evalúe explícitamente la secuencia. Un enclavamiento de control que obligue a escalonar los arranques puede ser más rentable que aumentar el tamaño del transformador, siempre que el proceso pueda tolerar el retraso.

Los sistemas respaldados por generadores requieren especial cuidado. La respuesta transitoria de tensión de un generador puede ser el factor limitante incluso cuando el propio transformador tiene un dimensionamiento generoso. Lo mismo se aplica a conexiones débiles de la red eléctrica o subestaciones remotas con una impedancia significativa aguas arriba. Solicite el nivel de cortocircuito disponible o la impedancia de la fuente en el punto de conexión; ofrece una imagen mucho más clara de la rigidez de la fuente que la tensión nominal de alimentación por sí sola.

El tiempo de aceleración modifica el comportamiento térmico

Un evento de irrupción muy breve y un arranque prolongado con el motor bloqueado no deben considerarse equivalentes. Un motor que alcanza velocidad en pocos segundos puede generar una perturbación de corta duración aceptable. Un motor que tarda mucho más debido a la inercia, un alto par de arranque, baja tensión o resistencia del proceso puede imponer calentamiento repetido tanto al motor como al transformador.

Los arranques repetidos también son importantes. Un transformador puede tolerar un arranque intenso ocasional, pero tener poco margen térmico cuando el ciclo de trabajo exige arranques frecuentes. Esto es habitual en procesos de bombeo, transporte, dosificación, trituración y refrigeración. Confirme los arranques requeridos por hora, la temperatura ambiente de operación y si el transformador ya estará muy cargado antes de que se produzca el arranque.

La impedancia es un elemento de especificación, no una letra pequeña

La impedancia del transformador suele pasarse por alto porque se indica como porcentaje en lugar de presentarse como una característica principal de selección. Para aplicaciones con motores, merece atención directa. Una impedancia mayor generalmente limita la corriente de falla, pero produce una mayor caída de tensión cuando circula una alta corriente de arranque. Una impedancia menor mejora el soporte de tensión, pero puede aumentar la capacidad de cortocircuito aguas abajo.

No existe un valor de impedancia «óptimo» universal. El valor apropiado depende del rendimiento de arranque del motor, la rigidez de la red eléctrica, la capacidad de soportación de la aparamenta, la disposición de cables, los ajustes de protección y los límites de nivel de falla del proyecto. Solicitar a un fabricante un transformador de distribución estándar sin proporcionar datos de arranque del motor puede conducir a un producto técnicamente válido pero mal adaptado a la aplicación.

La especificación práctica debe indicar el motor más grande, el método de arranque, la corriente de rotor bloqueado o datos equivalentes, la carga simultánea en funcionamiento, la caída de tensión permitida cuando se conozca, el ciclo de trabajo y el rango de impedancia preferido o el requisito de rendimiento. Un estudio de caída de tensión es más justificable que prescribir una impedancia baja simplemente porque el sitio presenta problemas de arranque.

No confunda un transformador para servicio de motores con una unidad elevadora solar

Algunos sitios combinan cargas de producción con generación renovable, y esto puede desdibujar los requisitos de los equipos. Un transformador elevador fotovoltaico está diseñado principalmente para elevar la tensión de salida del inversor al nivel de conexión a la red. Su selección se centra en la tensión del inversor, la tensión de red, las condiciones armónicas, el grupo vectorial, el entorno exterior y el perfil operativo de la planta solar.

Por ejemplo, elTransformador elevador para centrales fotovoltaicas se ofrece para aplicaciones fotovoltaicas trifásicas en el rango de 500 kVA a 5000 kVA, con opciones de baja tensión que incluyen 0.315 kV, 0.4 kV y 0.69 kV, y opciones de alta tensión que incluyen 10 kV, 20 kV y 35 kV. Puede ser relevante cuando un sitio industrial necesita un transformador independiente para la conexión de una planta fotovoltaica a la red, particularmente cuando los devanados de cobre, la instalación exterior, el cumplimiento de IEC 60076 y la resistencia a los armónicos forman parte de la especificación del proyecto.

No debe suponerse automáticamente que sea el transformador adecuado para una barra de motores grandes. El servicio de exportación del inversor y el servicio de arranque de motores generan esfuerzos eléctricos diferentes. Cuando la generación solar y los motores comparten una instalación, determine si las cargas de motores se alimentan desde un transformador de servicio dedicado, un transformador auxiliar independiente o una barra común con modos de operación estudiados. La respuesta afecta a la protección, las condiciones de potencia inversa, la regulación de tensión y la especificación del servicio del transformador.

Un flujo de trabajo de selección que evita sorpresas tardías

Comience recopilando datos del fabricante en lugar de depender de multiplicadores empíricos. Registre la tensión del motor, la corriente nominal, la corriente de arranque, el factor de potencia, la inercia o el tiempo de aceleración, la característica de par de la carga accionada, la frecuencia de arranque y el tipo de arrancador. Identifique todos los motores que puedan funcionar o arrancar simultáneamente.

A continuación, establezca las condiciones límite de la alimentación. Confirme la tensión nominal y la variación permitida, la capacidad de la fuente aguas arriba o el nivel de cortocircuito, la tensión primaria del transformador, la tensión secundaria prevista, la impedancia del transformador, las longitudes de los alimentadores secundarios y las capacidades nominales de la aparamenta. La ruta del cable no es un detalle menor; un alimentador largo puede consumir gran parte del margen de tensión que parecía disponible en los terminales del transformador.

Luego modele los casos de operación normales y adversos. Como mínimo, compruebe el arranque del motor más grande con carga de fondo normal y la secuencia de arranque permitida más exigente. Incluya condiciones de baja tensión de alimentación cuando la especificación de la empresa eléctrica local o los datos del sitio indiquen que son posibles. Revise conjuntamente la tensión en terminales, la capacidad de aceleración, la carga del transformador y el rendimiento de protección.

Solo después de esta revisión debe definirse la potencia nominal del transformador. Cuando el cálculo muestra un resultado límite, existen varias soluciones: aumentar los kVA del transformador, ajustar la impedancia dentro de límites aceptables de capacidad de falla, utilizar un arrancador de corriente reducida o un VFD, escalonar los arranques, acortar o aumentar el tamaño de los cables alimentadores, o separar las cargas sensibles de la barra de motores. La mejor respuesta depende de las prioridades operativas de la planta.

Errores comunes de selección

Usar los kW totales de funcionamiento como tamaño del transformador. Esto ignora la corriente de arranque, las hipótesis de diversidad, el factor de potencia, las pérdidas y la carga futura. Puede dejar poco margen de tensión para el primer arranque de un motor grande.

Suponer que todo arrancador suave resuelve la caída de tensión. Un arrancador suave reduce la corriente solo al reducir la tensión, y el par del motor disminuye al mismo tiempo. Compruebe si la máquina puede acelerar con el límite de corriente seleccionado.

Especificar un transformador de baja impedancia sin comprobar la aparamenta. Una mejor tensión de arranque puede venir acompañada de una mayor corriente de cortocircuito disponible. Los equipos de protección deben seguir estando correctamente dimensionados y coordinados.

Ignorar la secuencia del proceso. El diseño eléctrico y la filosofía de control deben coincidir. Una secuencia de arranque por etapas puede evitar una actualización innecesaria del transformador.

Utilizar la ampliación futura como una reserva imprecisa. Enumere los motores futuros realmente previstos y sus métodos de arranque. Un motor planificado de 75 kW accionado por VFD y una trituradora DOL de 75 kW no generan el mismo requisito.

Qué enviar con una consulta de transformador

Un paquete de consulta útil es breve pero específico: tensiones primaria y secundaria, frecuencia, kVA continuos requeridos, detalles del motor más grande, tipo de arrancador, corriente de arranque, tiempo de aceleración, número de arranques, hipótesis de carga simultánea, datos de la fuente, longitudes de los alimentadores, entorno de instalación, preferencia de refrigeración, requisito de grupo vectorial y normas aplicables. Indique también si se espera que el transformador alimente cargas que generen armónicos, generadores o equipos fotovoltaicos.

Jinshida Electric Power Technology Co., Ltd. apoya proyectos de transmisión y distribución de energía mediante el desarrollo, la fabricación y el soporte de aplicación de transformadores. En la práctica, la parte más valiosa de la colaboración con el proveedor no es una selección rápida de catálogo. Es confirmar que el diseño de los devanados, la impedancia, la disposición de refrigeración, el sistema de aislamiento, las pérdidas y las hipótesis de protección se ajustan al ciclo de trabajo operativo real.

Tome la decisión final basándose en el rendimiento de tensión

Eltransformador trifásico adecuado para cargas de arranque de motores es el que permite una aceleración fiable en el punto de operación esperado más desfavorable, manteniéndose térmicamente apto y compatible con el sistema de protección de la instalación. Los kVA nominales inician la conversación, pero no pueden concluirla.

Antes de emitir una orden de compra, verifique el cálculo de arranque del motor frente a la impedancia del transformador seleccionado, las condiciones de la fuente, la caída de tensión del cable, la secuencia de arranque y el plan de ampliación futura. Esta revisión adicional suele ser mucho menos costosa que resolver arranques a baja tensión, equipos sobrecalentados o interrupciones de producción después de la puesta en marcha.

Preguntas frecuentes durante la evaluación

¿Un transformador más grande siempre puede resolver los problemas de arranque de motores?

No siempre. Puede reducir la caída de tensión relacionada con el transformador, pero una fuente débil aguas arriba, un cable alimentador largo, un ajuste inadecuado del arrancador o una carga mecánica excesiva aún pueden impedir una aceleración correcta.

¿Debe dimensionarse un transformador según los kW del motor o los kVA de arranque?

Utilice ambos. Los kW continuos y el factor de potencia establecen la carga normal; los kVA de arranque y la impedancia del sistema establecen el rendimiento de tensión durante la aceleración.

¿El arranque DOL es inadecuado para un transformador trifásico?

No. El arranque DOL es común y puede ser adecuado cuando el sistema es suficientemente rígido y la carga accionada lo permite. Simplemente requiere una revisión más cuidadosa de la caída de tensión y la protección que el arranque de corriente reducida.

¿Cuándo debe considerarse un VFD?

Considérelo cuando tengan valor la aceleración controlada, el control del proceso, una menor demanda de corriente de línea o un menor esfuerzo mecánico. Confirme los requisitos armónicos y la compatibilidad del motor antes de tratarlo como la solución predeterminada.
