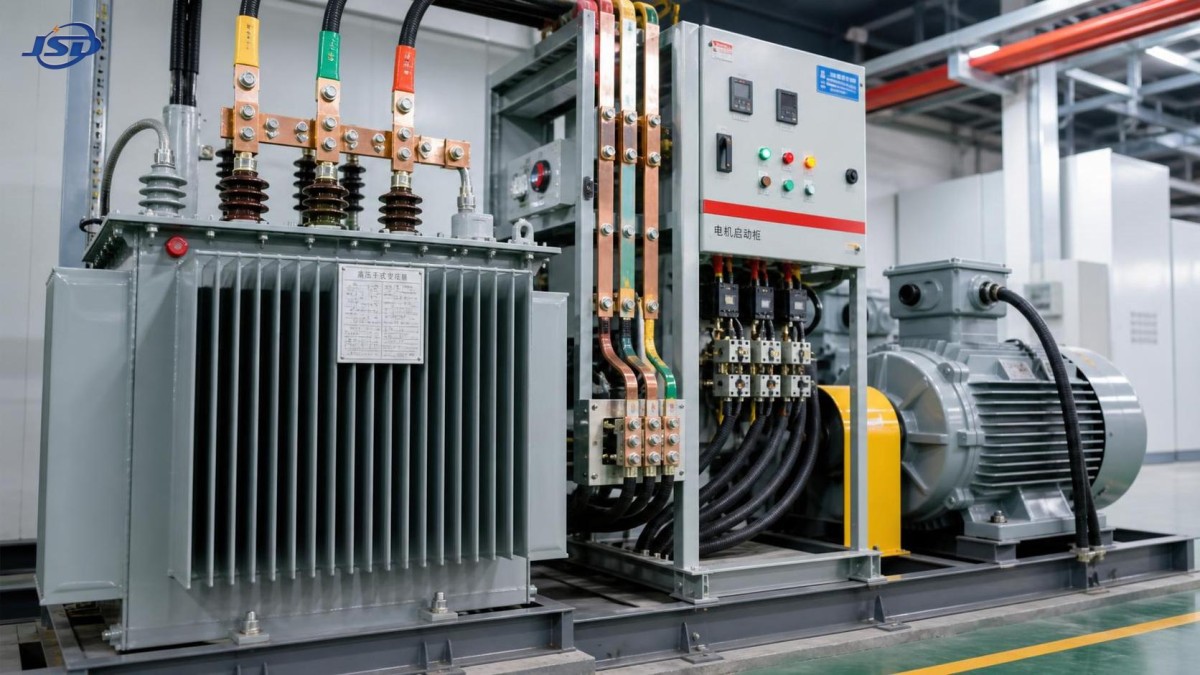

A escolha de um transformador trifásico para cargas de partida de motores não é uma simples questão de placa de identificação. Um transformador que parece adequado para a carga de operação contínua ainda pode provocar uma queda profunda de tensão quando o motor arranca, levando a aceleração lenta, desarme de contactores, falhas de acionamento, disparos indevidos de proteção ou estresse térmico repetido. A seleção correta começa pelo evento real de partida: quanta corrente o motor consome, quanto tempo leva para acelerar, o que mais está ligado ao mesmo barramento e qual redução de tensão o processo pode tolerar.
Para a maioria dos projetos, o objetivo prático é simples: manter a tensão nos terminais do motor suficientemente alta para uma aceleração confiável sem adquirir uma capacidade de transformador muito superior à necessária para a instalação. Alcançar esse equilíbrio exige olhar além dos kVA.
O primeiro número utilizado por muitas pessoas é a corrente de plena carga ou os kW nominais do motor. Esse número é necessário, mas não descreve o momento mais crítico para o sistema de alimentação. A corrente de partida é a questão real.
Uma partida convencional direta na linha (DOL) pode consumir várias vezes a corrente de plena carga do motor por um curto período. O valor exato depende do projeto do motor, da tensão, da condição do rotor, do equipamento acionado e do ponto de partida na forma de onda da alimentação. Um ventilador levemente carregado pode acelerar rapidamente, enquanto um transportador carregado, britador, compressor, misturador ou bomba pode manter corrente elevada por muito mais tempo.
A impedância do transformador converte essa demanda de corrente em queda de tensão. Se a tensão secundária cair demais, o torque do motor cai acentuadamente. O torque de partida de um motor de indução está aproximadamente relacionado ao quadrado da tensão nos terminais, de modo que uma queda de tensão aparentemente modesta pode ter um efeito muito maior na aceleração. É por isso que uma instalação pode parecer aceitável no papel, mas apresentar dificuldades quando o motor parte sob carga real de processo.
Uma pergunta útil no início não é “Qual tamanho de transformador corresponde aos kW do motor?” É “Qual tensão permanecerá nos terminais do motor durante a pior condição de partida realisticamente possível?”
Um transformador trifásico que alimenta motores deve satisfazer duas condições ao mesmo tempo. Ele deve suportar a carga contínua da planta sem elevação excessiva de temperatura e ter rigidez de tensão suficiente em curta duração para sustentar a aceleração do motor. Essas condições estão relacionadas, mas não constituem a mesma verificação de projeto.
A carga contínua é normalmente avaliada pela demanda combinada de operação de motores, equipamentos auxiliares, iluminação, controles e qualquer carga futura prevista. O desempenho na partida depende de outro conjunto de dados:
Não trate o transformador como um componente isolado. A queda de tensão real é gerada por todo o caminho de alimentação: rede a montante, transformador, barramento, cabo alimentador, partida e cabos do motor. Um transformador pode ser selecionado corretamente, enquanto um cabo secundário subdimensionado ou excessivamente longo ainda impede uma partida satisfatória.
Como princípio rápido de engenharia, uma potência nominal em kVA maior e uma impedância menor geralmente reduzem a queda de tensão na partida, mas nenhuma das duas deve ser selecionada às cegas. Uma impedância menor aumenta a corrente de curto-circuito disponível, o que afeta as classificações dos painéis elétricos, a coordenação dos dispositivos de proteção, os cálculos de arco elétrico e o esforço mecânico durante falhas. A decisão final deve considerar todo o projeto de proteção e distribuição.
O método de partida geralmente tem mais influência no dimensionamento do transformador do que uma pequena alteração na potência nominal do motor. A partida DOL é simples e pode ser confiável para motores menores ou sistemas elétricos rígidos, mas produz a maior demanda de corrente de linha. Frequentemente, é o ponto em que uma seleção marginal de transformador se torna evidente.
A partida estrela-triângulo reduz a corrente de linha durante o estágio inicial, mas também reduz o torque disponível do motor. Ela não é adequada quando a carga acionada exige alto torque de partida. Partidas por autotransformador podem proporcionar um melhor compromisso entre corrente e torque em algumas aplicações, embora a sequência de partida e a transição devam ser avaliadas cuidadosamente.
Partidas suaves reduzem a corrente controlando a tensão aplicada, mas tensão reduzida também significa torque de partida reduzido. Elas podem funcionar muito bem para bombas centrífugas e ventiladores, nos quais a demanda de torque aumenta com a velocidade, mas podem ser inadequadas para aplicações de alta inércia ou torque constante, a menos que as configurações e o perfil de aceleração sejam devidamente projetados.
Um inversor de frequência altera ainda mais a situação. Ao controlar frequência e tensão em conjunto, ele pode fornecer aceleração controlada com uma corrente de partida da alimentação consideravelmente menor que uma partida DOL. No entanto, um VFD não é simplesmente um atalho para dimensionar o transformador. Harmônicos de entrada, regime de serviço do acionamento, comprimento do cabo, requisitos de isolamento do motor e qualidade de energia ainda precisam ser analisados. Onde os acionamentos são amplamente utilizados, especifique um transformador adequado ao perfil harmônico, em vez de se basear apenas nos kVA nominais.
Resposta direta: selecione a capacidade do transformador com base na demanda contínua esperada e, em seguida, verifique se a impedância do transformador, a impedância da fonte, a queda de tensão no cabo e a partida selecionada mantêm a tensão nos terminais do motor dentro dos requisitos do motor e do processo durante a partida mais longa ou maior. Um cálculo apenas de carga em operação não é suficiente.

Muitos sistemas funcionam durante um teste de comissionamento sem carga e falham posteriormente em condições de produção. O caso correto de projeto normalmente é a combinação realista menos favorável: maior carga mecânica, menor tensão de alimentação de entrada, maior comprimento de alimentador e outras cargas normais já em operação.
Considere uma estação de bombeamento com vários motores. Se a lógica de processo inicia uma bomba grande depois que bombas menores já estão operando, o transformador não vê apenas os kVA de partida do motor grande. Ele vê a carga em operação mais a demanda de partida do motor. Se dois motores grandes puderem partir em momentos próximos, avalie explicitamente a sequência. Um intertravamento de controle que imponha partidas escalonadas pode ser mais econômico do que aumentar o tamanho do transformador, desde que o processo possa tolerar o atraso.
Sistemas alimentados por gerador exigem cuidado adicional. A resposta transitória de tensão de um gerador pode ser o fator limitante, mesmo quando o próprio transformador é generosamente dimensionado. O mesmo se aplica a conexões fracas à concessionária ou subestações remotas com impedância significativa a montante. Solicite o nível de curto-circuito disponível ou a impedância da fonte no ponto de conexão; isso fornece uma imagem muito mais clara da rigidez da fonte do que a tensão nominal de alimentação isoladamente.
Um evento de corrente de partida muito breve e uma partida longa com motor bloqueado não devem ser tratados como equivalentes. Um motor que atinge a velocidade em poucos segundos pode causar uma perturbação aceitável de curta duração. Um motor que demora muito mais devido à inércia, alto torque de partida, baixa tensão ou resistência do processo pode impor aquecimento repetido tanto ao motor quanto ao transformador.
Partidas repetidas também são importantes. Um transformador pode tolerar uma partida pesada ocasional, mas ter pouca margem térmica quando o ciclo de trabalho exige partidas frequentes. Isso é comum em processos de bombeamento, transporte, dosagem, britagem e refrigeração. Confirme o número necessário de partidas por hora, a temperatura ambiente de operação e se o transformador já estará fortemente carregado antes da partida.
A impedância do transformador é frequentemente ignorada porque é indicada como porcentagem em vez de apresentada como uma característica principal de seleção. Para aplicações com motores, ela merece atenção direta. Uma impedância maior geralmente limita a corrente de curto-circuito, mas produz maior queda de tensão quando circula uma grande corrente de partida. Uma impedância menor melhora o suporte de tensão, mas pode aumentar a capacidade de curto-circuito a jusante.
Não existe um valor de impedância universalmente “melhor”. O valor adequado depende do desempenho na partida do motor, da rigidez da concessionária, da capacidade de suportação dos painéis, do layout dos cabos, das configurações de proteção e dos limites de nível de curto-circuito do projeto. Solicitar a um fabricante um transformador de distribuição padrão sem fornecer dados de partida do motor pode resultar em um produto tecnicamente válido, mas inadequadamente compatível com a aplicação.
A especificação prática deve indicar o maior motor, o método de partida, a corrente de rotor bloqueado ou dados equivalentes, a carga simultânea em operação, a queda de tensão permitida quando conhecida, o regime de operação e a faixa de impedância preferida ou o requisito de desempenho. Um estudo de queda de tensão é mais justificável do que prescrever baixa impedância apenas porque o local apresenta problemas de partida.
Alguns locais combinam cargas de produção com geração renovável, e isso pode tornar os requisitos de equipamentos menos claros. Um transformador elevador fotovoltaico é projetado principalmente para elevar a tensão de saída do inversor ao nível de conexão com a rede. Sua seleção concentra-se na tensão do inversor, tensão da rede, condições harmônicas, grupo vetorial, ambiente externo e perfil operacional da usina solar.
Por exemplo, oTransformador Elevador para Usinas Fotovoltaicas é oferecido para aplicações fotovoltaicas trifásicas na faixa de 500 kVA a 5000 kVA, com opções de baixa tensão incluindo 0.315 kV, 0.4 kV e 0.69 kV, e opções de alta tensão incluindo 10 kV, 20 kV e 35 kV. Ele pode ser relevante quando um local industrial necessita de um transformador separado para conexão de PV à rede, especialmente quando enrolamentos de cobre, instalação externa, conformidade com IEC 60076 e resistência a harmônicos fazem parte da especificação do projeto.
Não se deve presumir automaticamente que ele seja o transformador adequado para um grande barramento de motores. O serviço de exportação do inversor e o serviço de partida do motor geram esforços elétricos diferentes. Quando geração solar e motores compartilham uma instalação, determine se as cargas dos motores são alimentadas por um transformador de serviço dedicado, um transformador auxiliar separado ou um barramento comum com modos de operação estudados. A resposta afeta a proteção, as condições de potência reversa, a regulação de tensão e a especificação de serviço do transformador.
Comece coletando dados do fabricante em vez de depender de multiplicadores empíricos. Registre a tensão do motor, corrente nominal, corrente de partida, fator de potência, inércia ou tempo de aceleração, característica de torque da carga acionada, frequência de partidas e tipo de partida. Identifique todos os motores que podem operar ou partir simultaneamente.
Em seguida, estabeleça as condições de contorno da alimentação. Confirme a tensão nominal e a variação permitida, a capacidade da fonte a montante ou o nível de curto-circuito, a tensão primária do transformador, a tensão secundária pretendida, a impedância do transformador, os comprimentos dos alimentadores secundários e as classificações dos painéis elétricos. O trajeto do cabo não é um detalhe menor; um alimentador longo pode consumir grande parte da margem de tensão que parecia disponível nos terminais do transformador.
Depois, modele os casos operacionais normais e adversos. No mínimo, verifique a partida do maior motor com carga de base normal e a sequência de partida permitida mais exigente. Inclua condições de baixa tensão de alimentação quando a especificação da concessionária local ou os dados do local indicarem que elas são possíveis. Analise em conjunto a tensão nos terminais, a capacidade de aceleração, o carregamento do transformador e o desempenho da proteção.
Somente após essa análise a potência nominal do transformador deve ser finalizada. Quando o cálculo mostra um resultado limítrofe, há várias soluções: aumentar os kVA do transformador, ajustar a impedância dentro dos limites aceitáveis de capacidade de curto-circuito, usar uma partida de corrente reduzida ou VFD, escalonar partidas, encurtar ou aumentar a seção dos cabos alimentadores ou separar cargas sensíveis do barramento de motores. A melhor resposta depende das prioridades operacionais da planta.
Usar o total de kW em operação como tamanho do transformador. Isso ignora corrente de partida, premissas de diversidade, fator de potência, perdas e carga futura. Pode deixar pouca margem de tensão para a primeira partida de motor grande.
Presumir que toda partida suave resolve a queda de tensão. Uma partida suave reduz a corrente somente pela redução da tensão, e o torque do motor cai ao mesmo tempo. Verifique se a máquina pode acelerar com o limite de corrente selecionado.
Especificar um transformador de baixa impedância sem verificar o painel elétrico. Uma melhor tensão de partida pode vir acompanhada de maior corrente de curto-circuito disponível. Os equipamentos de proteção devem permanecer adequadamente classificados e coordenados.
Ignorar a sequência do processo. O projeto elétrico e a filosofia de controle devem estar alinhados. Uma sequência de partida escalonada pode evitar uma atualização desnecessária do transformador.
Usar expansão futura como uma margem vaga. Liste os motores futuros efetivamente previstos e seus métodos de partida. Um motor de 75 kW acionado por VFD planejado e um britador DOL de 75 kW não criam o mesmo requisito.
Um pacote de consulta útil é curto, mas específico: tensões primária e secundária, frequência, kVA contínuos necessários, detalhes do maior motor, tipo de partida, corrente de partida, tempo de aceleração, número de partidas, premissas de carga simultânea, dados da fonte, comprimentos dos alimentadores, ambiente de instalação, preferência de refrigeração, requisito de grupo vetorial e normas aplicáveis. Informe também se se espera que o transformador suporte cargas geradoras de harmônicos, geradores ou equipamentos fotovoltaicos.
A Jinshida Electric Power Technology Co., Ltd. apoia projetos de transmissão e distribuição de energia por meio do desenvolvimento, fabricação e suporte de aplicação de transformadores. Na prática, a parte mais valiosa do envolvimento com o fornecedor não é uma seleção rápida de catálogo. É confirmar que o projeto dos enrolamentos, a impedância, o arranjo de refrigeração, o sistema de isolamento, as perdas e as premissas de proteção correspondem ao regime de operação real.
O transformador trifásico adequado para cargas de partida de motores é aquele que oferece aceleração confiável no pior ponto operacional esperado, mantendo-se termicamente adequado e compatível com o sistema de proteção da instalação. Os kVA nominais iniciam a conversa, mas não podem encerrá-la.
Antes de emitir uma ordem de compra, verifique o cálculo de partida do motor em relação à impedância do transformador selecionado, às condições da fonte, à queda no cabo, à sequência de partida e ao plano de expansão futura. Essa análise adicional geralmente custa muito menos do que resolver partidas com baixa tensão, equipamentos superaquecidos ou interrupções de produção após o comissionamento.
Nem sempre. Ele pode reduzir a queda de tensão relacionada ao transformador, mas uma fonte fraca a montante, um cabo alimentador longo, uma configuração de partida inadequada ou uma carga mecânica excessiva ainda podem impedir a aceleração adequada.
Use ambos. Os kW contínuos e o fator de potência estabelecem o carregamento normal; os kVA de partida e a impedância do sistema estabelecem o desempenho de tensão durante a aceleração.
Não. A partida DOL é comum e pode ser apropriada quando o sistema é suficientemente rígido e a carga acionada permite seu uso. Ela simplesmente requer uma análise mais cuidadosa de queda de tensão e proteção do que a partida com corrente reduzida.
Considere-o quando aceleração controlada, controle de processo, menor demanda de corrente de linha ou menor esforço mecânico tiverem valor. Confirme os requisitos harmônicos e a compatibilidade do motor antes de tratá-lo como a solução padrão.
