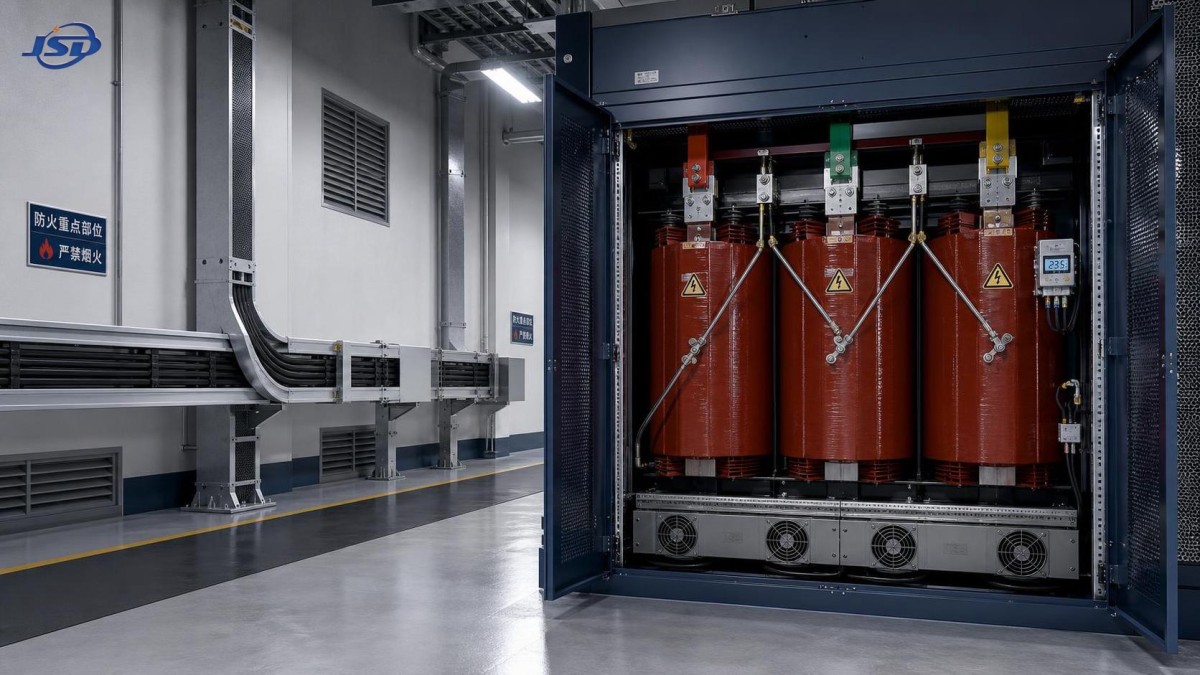

Трансформатор с литой изоляцией или сухой трансформатор для объектов с повышенными требованиями пожарной безопасности?

Для объектов с повышенной пожарной чувствительностью вопрос редко сводится лишь к тому: «Какой трансформатор безопаснее?» Специалисты по технической оценке обычно одновременно учитывают несколько факторов: строгую противопожарную стратегию, ограниченное пространство трансформаторной, требования к непрерывности нагрузки, воздействие окружающей среды, ожидания страховщиков и практические аспекты обслуживания оборудования после ввода в эксплуатацию. В таких условиях трансформатор с литой изоляцией часто является предпочтительным вариантом сухого типа, однако его не следует выбирать только потому, что он имеет маркировку «сухой».

Существенный выбор заключается в сравнении конструкций трансформаторов, систем изоляции и схем монтажа. Трансформатор с литой изоляцией может обеспечивать благоприятный профиль рисков для внутренней подстанции под эксплуатируемым зданием, тогда как другая конструкция сухого типа может быть уместна в чистом, хорошо вентилируемом техническом помещении. В некоторых проектах маслонаполненный трансформатор остается технически и экономически обоснованным решением при условии надлежащего разделения, устройства систем удержания масла и противопожарной защиты.

Это руководство по оценке посвящено тому, как провести такое разграничение с достаточной тщательностью для обоснования проектной экспертизы, решения о закупке или оценки безопасности.

Начинайте с пожарного сценария, а не с каталога трансформаторов

Понятие «пожарочувствительный объект» может иметь совершенно разное значение в разных проектах. Трансформаторное помещение в больнице, станции метро, центре обработки данных, многоэтажном жилом комплексе, туннеле или на химическом производстве представляет иную картину рисков, чем наружная промышленная подстанция. Ключевой вопрос заключается не только в том, возможно ли возгорание, но и в том, что произойдет при электрической неисправности, внешнем пожаре или тепловом событии.

Специалисты по технической оценке должны на раннем этапе определить вероятные сценарии:

• Может ли пожар в трансформаторном помещении повлиять на пути эвакуации или зоны пребывания людей?
• Расположен ли трансформатор рядом с критически важными процессами, не допускающими длительного отключения?
• Создадут ли дым, коррозионно-активные продукты горения или горящая жидкость вторичную опасность?
• Могут ли пожарные безопасно получить доступ к установке, отключить ее и проветрить помещение?
• Требуют ли строительные нормы определенного предела огнестойкости, подхода к противопожарному разделению или системы обнаружения?

Эти вопросы меняют значимость каждого критерия выбора. Трансформатор с отличными электрическими характеристиками все равно может быть неправильным выбором, если для его установки требуется огнестойкая камера, которую невозможно разместить в планировке здания. И наоборот, более дорогое решение сухого типа может снизить сложность строительных работ, систем удержания масла, противопожарного разделения и постоянного управления рисками.

Чем отличается трансформатор с литой изоляцией?

Трансформатор с литой изоляцией использует обмотки, залитые эпоксидной смолой, как правило под вакуумом, что создает твердую систему изоляции вокруг проводников. Эта конструкция отличается от вентилируемых сухих трансформаторов, обмотки которых обычно открыты для воздуха и в большей степени зависят от чистоты окружающей среды и воздушного потока для охлаждения и обеспечения изоляционных характеристик.

Конструкция с герметизированными обмотками придает оборудованию с литой изоляцией несколько свойств, важных для пожарочувствительных условий. В ней отсутствует изоляционное масло, которое может пролиться, загореться или попасть в дренажные системы. Твердая изоляция также сравнительно устойчива к влажности, накоплению пыли и многим промышленным загрязнителям. Для внутренних подстанций это может быть важным преимуществом там, где трансформатор с жидкой изоляцией создавал бы дополнительные обязательства по пожарной безопасности и удержанию жидкости.

Однако «литая смоляная изоляция» не является универсальным ответом на все вопросы пожарной безопасности. Саму систему смолы необходимо оценивать по соответствующим стандартам, классификациям пожарного поведения и документации производителя. Пожарные характеристики зависят от состава изоляции, конструкции обмоток, корпуса, помещения установки, кабельной системы, защитных устройств и противопожарной стратегии всего объекта. Рассматривать трансформатор как изолированный компонент — распространенная и дорогостоящая ошибка.

Трансформаторы с литой изоляцией и другие сухие трансформаторы: практическое сравнение

Как трансформаторы с литой изоляцией, так и вентилируемые сухие трансформаторы не используют минеральное масло, что делает оба варианта привлекательными там, где основным фактором является наличие жидкого горючего. Однако их эксплуатационные характеристики могут существенно различаться.

В чистом коммерческом здании любая из этих конструкций может соответствовать базовым электрическим требованиям. На объекте очистки сточных вод, прибрежной установке, во вспомогательном здании шахты или на промышленной площадке с пылью и периодической конденсацией трансформатор с литой изоляцией часто оправдывает свою стоимость благодаря более надежной защите обмоток и более стабильным характеристикам на протяжении жизненного цикла. Тем не менее выбор корпуса, проектирование вентиляции и периодические осмотры остаются необходимыми. Герметизация не устраняет воздействие высокой температуры окружающей среды, перекрытых путей воздушного потока, ослабленных соединений или некачественного монтажа кабелей.

Когда маслонаполненное оборудование следует оставить в сравнении

Повышенная пожарная чувствительность не означает автоматически, что маслонаполненные трансформаторы запрещены. Их тепловые характеристики, компактность для определенных номиналов, показатели эффективности и давно сложившаяся практика эксплуатации могут делать их подходящими для наружных подстанций или специализированных трансформаторных помещений. Решение становится более взвешенным, когда можно надлежащим образом спроектировать противопожарные барьеры, маслосборные приямки, расстояния разделения, обнаружение пожара, системы пожаротушения и средства контроля дренажа.

Для проектов с достаточным наружным пространством или отдельным зданием подстанции Маслонаполненный силовой распределительный трансформатор 15kV/0.4kV может оцениваться как часть более широкой схемы распределения. Главное — рассматривать его как выбор на уровне системы, а не сравнивать только паспортные данные. Если размещение трансформатора снаружи выводит его за пределы контура эксплуатируемого здания, общая картина рисков и затрат на строительство может существенно отличаться от варианта внутренней установки.

Если маслонаполненный агрегат рассматривается рядом с пожарочувствительной зоной, специалисты должны проверить тип изоляционной жидкости, меры по удержанию, трассировку дренажа, противопожарное разделение, условия доступа и последствия утечки как при нормальных, так и при аварийных условиях. Низкая цена покупки трансформатора может быть перекрыта существенными требованиями к зданию, строительным работам и системам защиты.

Три спецификации, которые часто определяют результат

1. Класс окружающей среды и климатические условия эксплуатации

Техническая спецификация должна отражать реальные условия установки, а не ограничиваться формулировкой «внутри помещения». Возникает ли конденсация при сезонных остановках? Останется ли строительная пыль после ввода в эксплуатацию? Имеются ли коррозионно-активные газы, соленый воздух, текстильные волокна или проводящие частицы? Каковы ожидаемые минимальная и максимальная температуры окружающей среды?

Трансформаторы с литой изоляцией часто выбирают потому, что их герметизированные обмотки обеспечивают запас устойчивости к влаге и загрязнению. Однако специалисты все равно должны подтвердить требуемые классификации по окружающей среде, климатическим условиям и пожарному поведению в соответствии со стандартами, применимыми к проекту. Эти классификации должны соответствовать условиям площадки, а не просто представлять собой стандартный вариант премиум-класса.

2. Тепловой расчет при фактическом профиле нагрузки

Многие решения по выбору трансформатора незаметно оказываются несостоятельными на этом этапе. Номинальная мощность в кВА может казаться достаточной, однако агрегат работает при повышенной температуре, поскольку в помещении жарче, чем предполагалось, вентиляция недостаточна, гармоники увеличивают потери или нагрузка длительное время остается близкой к пиковому значению. На пожарочувствительных объектах избыточная температура — это не только вопрос эффективности; она увеличивает нагрузку на изоляцию и может привести к ложным срабатываниям, сокращению срока службы или предотвратимым аварийным сигналам.

Проанализируйте кривую нагрузки, ожидаемые периоды перегрузки, спектр гармоник, высоту над уровнем моря, температуру окружающей среды и способ охлаждения. Если предлагается принудительное воздушное охлаждение, оцените эксплуатационные последствия отказа вентиляторов. В проекте следует определить, может ли трансформатор безопасно нести требуемую критически важную нагрузку при естественном охлаждении и каким образом температурный контроль будет запускать сигнализацию, сброс нагрузки или переключение на резервное питание.

3. Интеграция в помещение и вентиляция

Трансформатор с литой изоляцией во многих зданиях может быть безопаснее альтернативы с жидкой изоляцией, но он все равно выделяет тепло. Плохо спроектированная вентиляция может превратить удачный выбор оборудования в хроническую эксплуатационную проблему. Приточные и вытяжные отверстия должны иметь беспрепятственный путь; следует исключить рециркуляцию; фильтры и жалюзи должны быть доступны для обслуживания; а акустическая обработка не должна препятствовать охлаждающему воздушному потоку.

Не следует считать, что корпус трансформатора решает вопросы безопасности на уровне помещения. Степень защиты корпуса должна выбираться с учетом теплоотвода, доступа, защиты от случайного прикосновения, проникновения пыли и местных нормативных требований. В стесненных подстанциях согласованная проверка с участием электротехнических, механических, противопожарных, строительных и архитектурных специалистов часто ценнее очередного сравнения каталогов.

Защита и мониторинг являются частью контроля пожарного риска

Конструкция трансформатора влияет на характер пожара, однако обнаружение неисправности и отключение определяют, насколько быстро локализуется нештатное событие. Продуманная схема защиты должна охватывать внутренние неисправности, перегрузку, короткое замыкание, замыкание на землю, перегрев и, где применимо, отказ вентиляции. Доступный уровень токов короткого замыкания и вышестоящее коммутационное устройство должны быть согласованы с сопротивлением трансформатора и всей распределительной сетью.

Для критически важных объектов датчики температуры обмоток и температурные реле могут обеспечивать ступенчатые сигналы предупреждения и отключения. Их ценность определяется способом использования: сигнал тревоги, не подключенный к системе управления зданием, платформе удаленного мониторинга или эксплуатационной процедуре, обеспечивает ограниченную практическую защиту. В то же время логику отключения необходимо тщательно проектировать, чтобы она защищала трансформатор, не вызывая ненужной потери критически важных услуг.

Учитывайте также кабели. Огнестойкие кабели, правильная практика оконцевания, подходящие кабельные вводные пластины, раздельная прокладка и контролируемая герметизация проходок могут вносить в пожарные характеристики установленной системы не меньший вклад, чем сам тип трансформатора.

Последовательность принятия решений для технических специалистов

Вместо вопроса, является ли литая изоляция «лучше» сухого типа, используйте последовательность, которая выявляет истинные приоритеты проекта:

1. Определите последствия отказа. Выявите людей, пути эвакуации, критически важные службы, соседнее оборудование и объекты окружающей среды, подверженные воздействию.
2. Определите условия установки. Подтвердите размещение внутри или снаружи помещения, объем помещения, доступ, вентиляцию, влажность, загрязнение и акустические ограничения.
3. Установите измеримые электрические параметры эксплуатации. Включите напряжение, номинальную мощность, группу соединения, сопротивление, потери, профиль нагрузки, гармоники, уровень короткого замыкания и будущую мощность.
4. Рассмотрите противопожарную стратегию вместе с проектной группой здания. Определите противопожарное разделение, системы обнаружения, пожаротушение при необходимости, управление дымом и аварийное отключение.
5. Сравните последствия в течение жизненного цикла. Учтите очистку, осмотры, запасные части, окна отключений, мониторинг и стоимость сопутствующих строительных работ и работ по защите.
6. Запрашивайте доказательства, а не общие заявления. Запросите у поставщиков применимую испытательную документацию, сведения о системе изоляции, данные о превышении температуры, ограничения по установке и рекомендации по обслуживанию.

Такой подход позволяет избежать распространенной ловушки: указать в спецификации трансформатор премиум-класса, оставив при этом нерешенными условия с наибольшим риском — плохую вентиляцию, неопределенный рост нагрузки, неконтролируемую пыль или слабую координацию защиты.

Распространенные предположения, которые стоит проверить

«Сухой тип не требует обслуживания». Ни один трансформатор не является полностью необслуживаемым. Сухие агрегаты по-прежнему требуют осмотра соединений, путей охлаждения, вентиляторов, температурных устройств, заземления, состояния корпуса и признаков загрязнения или перегрева.

«Литая изоляция всегда является самым безопасным вариантом». Она часто является удачным выбором для внутренних пожарочувствительных применений, однако безопасность зависит от всей установки. Плохо вентилируемое помещение трансформатора с литой изоляцией все равно может создавать серьезные эксплуатационные и тепловые риски.

«Наибольшая номинальная мощность обеспечивает наилучший запас». Увеличение мощности может снизить нормальную загрузку, но также способно повысить стоимость закупки, увеличить потери холостого хода, усложнить координацию защит и создать излишние ограничения по пространству. Выбирайте мощность в соответствии с подтвержденным рабочим циклом и реалистичным будущим ростом.

«Соответствие стандартам завершает обсуждение». Соответствие требованиям необходимо, однако оно не заменяет инженерного суждения. Необходимо также учитывать противопожарную стратегию конкретной площадки, условия окружающей среды, требования энергоснабжающей организации и эксплуатационную устойчивость.

Взвешенный вывод

Для многих пожарочувствительных объектов трансформатор с литой изоляцией предлагает убедительное сочетание отсутствия жидкой изоляции, защищенных обмоток и пригодности для внутренних распределительных систем. Он особенно актуален там, где трансформаторы должны размещаться близко к зонам пребывания людей, где влага или пыль могут создавать проблемы для конструкций с открытыми обмотками или где отказ от систем удержания масла упрощает решение для здания.

Однако наилучший выбор никогда не определяется только типом трансформатора. Окончательная рекомендация должна увязывать последствия пожара, класс окружающей среды, тепловой режим, вентиляцию помещения, координацию защит, доступ для обслуживания и обслуживание в течение жизненного цикла. При совместной оценке этих элементов технические группы могут выбрать компоновку трансформатора, обеспечивающую как безопасную эксплуатацию, так и надежное распределение электроэнергии, без опоры на предположения, которые становятся очевидными лишь после ввода в эксплуатацию.
