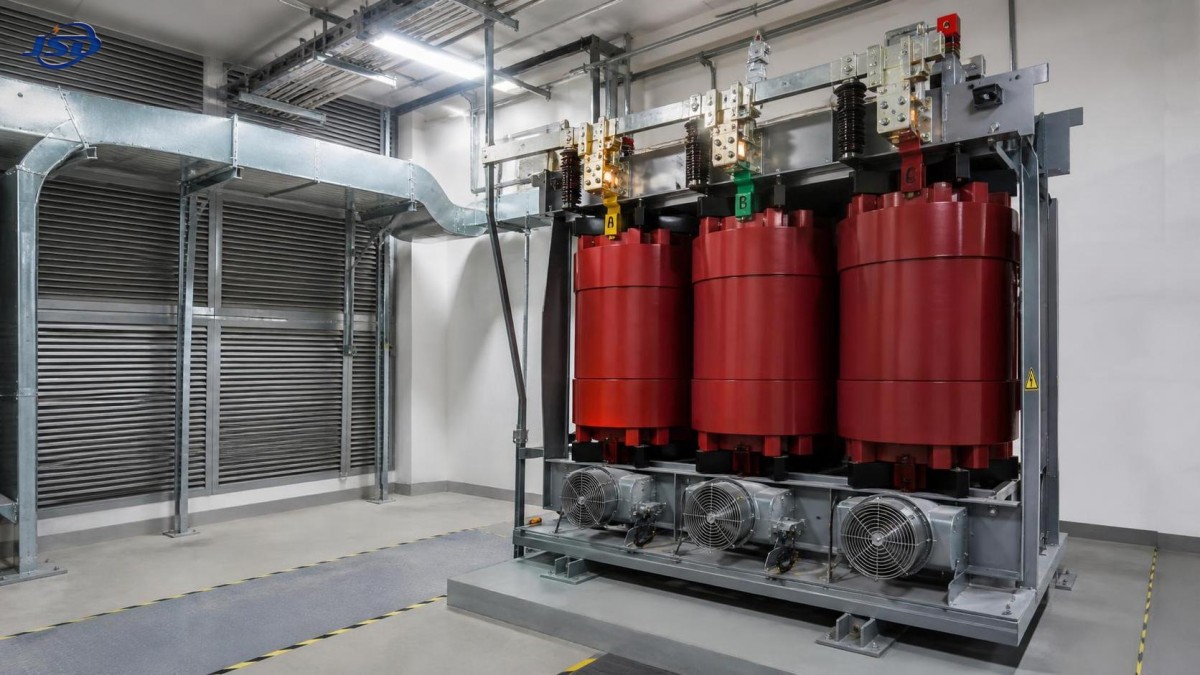

Что вызывает перегрев вентилируемого сухого трансформатора?

Перегрев вентилируемого сухого трансформатора не следует считать нормальным последствием интенсивной работы. При нагрузке ожидается умеренное повышение температуры, однако постоянно высокая температура, внезапное изменение температурной тенденции, повторяющиеся тепловые сигналы тревоги или сильный запах перегретой изоляции обычно указывают на то, что трансформатор или его установка больше не работают в пределах предусмотренного теплового запаса.

Для специалистов по послепродажному обслуживанию практический вопрос редко заключается в том: «Тёплый ли трансформатор?» Он звучит так: «Почему этот агрегат работает горячее, чем должен, и что необходимо исправить до того, как повреждение изоляции станет необратимым?» Ответ может быть связан с нагрузкой, воздушным потоком, соединениями, гармоническим током, условиями окружающей среды или несоответствием конструкции трансформатора фактическому рабочему циклу. Несколько причин могут существовать одновременно, поэтому поиск неисправностей должен идти от наблюдаемых симптомов к подтверждённым данным.

Почему перегрев требует немедленного внимания

Температура является одним из основных факторов, определяющих срок службы сухого трансформатора. Обмотки, системы изоляции, ответвления, выводы и соединительная арматура подвергаются ускоренному старению, когда агрегат работает выше предусмотренного теплового режима. Трансформатор может продолжать подавать питание, пока внутри незаметно развивается повреждение: изоляция может стать хрупкой, усилие стяжки обмоток может измениться, соединения выводов могут окисляться, а локальные горячие точки могут усиливаться.

Это особенно важно на объектах, где остановка работы затруднена: в технологическом производстве, серверных помещениях, коммерческих зданиях, транспортной инфраструктуре, системах зарядки аккумуляторов и вспомогательных системах возобновляемой энергетики. В таких условиях тепловой сигнал тревоги может быть первым видимым предупреждением о более масштабной проблеме надёжности. Сброс тревоги без выявления её причины может превратить управляемую задачу технического обслуживания в ремонт обмоток, замену изоляции или внеплановую замену трансформатора.

Не полагайтесь только на одно показание температуры. Сравнивайте текущее рабочее состояние с нагрузкой трансформатора, температурой окружающей среды, исторической тенденцией, состоянием вентиляторов охлаждения и показаниями аналогичных фаз или аналогичных трансформаторов. Температура, которая по отдельности выглядит приемлемой, всё же может быть ненормальной при низкой нагрузке или если другая фаза значительно холоднее.

Начинайте с характера теплового режима, а не с предположений

Прежде чем открывать панели или подтягивать соединения, определите, какой именно перегрев происходит. Высока ли температура на всех фазах, на одной фазе, в одном отсеке выводов или только при определённом уровне нагрузки? Повышается ли она постепенно в течение дня, появляется сразу после запуска технологической линии или остаётся высокой даже при малой нагрузке? Эти различия сужают круг вероятных причин.

Такая первоначальная классификация предотвращает распространённую ошибку обслуживания: считать каждое состояние высокой температуры проблемой нагрузки. Снижение нагрузки может временно уменьшить температуру, но не устранит перекрытый путь движения воздуха, неисправную цепь управления вентилятором, плохое соединение или потери от вихревых токов, связанные с гармониками.

Ограниченный воздушный поток — одна из наиболее распространённых причин

Вентилируемый сухой трансформатор зависит от движения воздуха через каналы обмоток и вокруг корпуса. В отличие от маслонаполненного агрегата, в нём отсутствует жидкая среда для отвода тепла от активных частей. Поэтому его тепловые характеристики тесно связаны с монтажными зазорами, состоянием воздухозаборных отверстий, вентиляцией помещения, чистотой фильтров при их наличии и фактическим движением охлаждающего воздуха через трансформатор.

Накопление пыли часто недооценивают. Мелкая промышленная пыль, текстильный ворс, металлические частицы, строительный мусор или остатки от близлежащих процессов могут оседать на вентиляционных отверстиях и поверхностях обмоток. Этот слой снижает эффективность конвективного охлаждения и может также создавать риски токопроводящих дорожек или загрязнения изоляции. В тяжёлых условиях агрегат, выбранный правильно, может перегреваться просто потому, что интервалы очистки были рассчитаны на более чистые условия площадки, чем фактически имеются на объекте.

Сначала проверьте впускные и выпускные отверстия. Убедитесь, что кабельные лотки, складированные материалы, временные ограждения, изменения стен или расположенное рядом оборудование не ограничивают воздушный поток. Трансформатор, установленный слишком близко к стене, может повторно всасывать собственный горячий выходной воздух. В трансформаторных помещениях убедитесь, что горячему воздуху есть путь для выхода из помещения, а не для накопления под потолком и возврата к воздухозаборнику трансформатора.

Для агрегатов с принудительным воздушным охлаждением проверяйте не только вращение вентилятора. Подтвердите направление вращения вентилятора, объём воздушного потока, температуру запуска вентилятора, работу управляющего реле, питание по фазам, защитные устройства и циклическую работу вентилятора при фактической рабочей температуре. Вентилятор может работать, но обеспечивать недостаточный поток воздуха из-за препятствий, неправильного направления вращения, изношенных подшипников или настройки управления, при которой охлаждение включается слишком поздно. Если конструкция предусматривает номиналы как для естественного, так и для принудительного воздушного охлаждения, рабочую нагрузку необходимо сравнивать с номиналом, соответствующим доступному в данный момент режиму охлаждения.

Перегрузка проста в теории, но не всегда на практике

Непрерывная работа выше номинальной мощности, указанной на шильдике, является очевидным источником избыточной температуры, однако обслуживающим бригадам следует осторожно интерпретировать показания тока. Номинальная мощность в kVA, первичное и вторичное напряжение, класс охлаждения, положение ответвления и рабочий цикл — всё это имеет значение. Трансформатор, работающий в пределах своей кажущейся номинальной мощности, всё равно может иметь повышенные потери, если форма тока искажена или нагрузка по фазам неравномерна.

Измерьте фактические фазные токи и записывайте их в течение репрезентативного рабочего периода. Кратковременный пик может не давать такого же эффекта, как длительная перегрузка, тогда как повторяющиеся циклы перегрузки могут не позволять трансформатору остыть между производственными сменами. Исследования нагрузки должны учитывать периоды запуска, циклы зарядки, сезонный спрос и любые режимы работы, отличающиеся от исходной проектной основы.

Неравномерность нагрузки заслуживает отдельного внимания. Если одна вторичная фаза несёт значительно больший ток, чем другие, обмотка этой фазы и связанные с ней выводы могут иметь более высокую температуру горячей точки. Общая мощность в kVA может выглядеть приемлемой, но наиболее нагруженная фаза всё равно может выйти за пределы своего теплового лимита. Проверьте однофазные нагрузки, распределение по щитам, ток нейтрали и недавние дополнения к системе после трансформатора.

Также стоит подтвердить условия напряжения. Длительное перенапряжение может увеличить магнитный поток в сердечнике и потери в сердечнике. Напротив, пониженное напряжение может привести к тому, что некоторое оборудование после трансформатора будет потреблять больший ток для обеспечения той же выходной мощности. Настройки ответвлений должны соответствовать фактическим условиям питания и конструкции трансформатора. Не изменяйте ответвления без необходимости под напряжением; следуйте инструкциям производителя и процедурам изоляции на объекте.

Гармоники могут создавать нагрев, который обычные измерения тока не выявляют

Современные электроустановки всё чаще содержат частотно-регулируемые приводы, выпрямители, системы UPS, сварочное оборудование, зарядные устройства для аккумуляторов, оборудование для зарядки электромобилей, LED-драйверы и другие нелинейные нагрузки. Эти нагрузки потребляют несинусоидальный ток. Возникающие гармонические составляющие могут увеличивать потери от вихревых токов в обмотках, добавочные потери, ток нейтрали и локальный нагрев проводников и металлических конструктивных частей.

Токоизмерительные клещи, показывающие ток ниже номинального, сами по себе не доказывают отсутствие нагрева от гармоник. На вывод влияют метод измерения, возможности прибора, общее гармоническое искажение, спектр гармоник и конструкция трансформатора. Обычный трансформатор может удовлетворительно работать при умеренных искажениях, но чрезмерно нагреваться, когда доля нелинейной нагрузки превышает первоначально предусмотренную.

Если перегрев появился после установки приводов, выпрямительных систем или крупных зарядных нагрузок, выполните измерения качества электроэнергии, а не пытайтесь угадать причину. Запишите THD тока, искажение напряжения, фазный дисбаланс, ток нейтрали, коэффициент мощности и основные порядки гармоник при репрезентативной нагрузке. Сравните результаты с рекомендациями производителя трансформатора по применению и требованиями объекта к качеству электроэнергии. Правильное решение может включать перераспределение нагрузки, подавление гармоник, трансформатор соответствующего номинала, изменения трассировки кабелей или пересмотр выбора трансформатора.

Это особенно актуально для систем питания постоянного тока и промышленных преобразовательных применений. Для задач, где электрический режим требует изоляции и конструктивных характеристик, ориентированных на выпрямление, может рассматриваться специальный изолирующий и выпрямительный трансформатор, однако выбор должен основываться на фактической форме сигнала, профиле нагрузки, условиях охлаждения, требованиях к напряжению и координации защит. Называть трансформатор «специальным» не отменяет необходимости проверять тепловые характеристики в реальных условиях эксплуатации на объекте.

Ослабленные соединения создают локальные горячие точки

Не всякий перегрев возникает внутри обмоток. Ослабленные соединения шин, плохо обжатые кабельные наконечники, недостаточный момент затяжки болтов, окисленные контактные поверхности, повреждённые шайбы и несоответствующие материалы проводников могут вызывать нагрев из-за высокого сопротивления на выводах. Эти неисправности часто локальны и могут быстро развиваться, поскольку повторяющиеся циклы нагрева и охлаждения дополнительно снижают контактное давление.

Инфракрасная термография полезна для выявления аномальных температур выводов, особенно при сравнении одинаковых фаз при аналогичной нагрузке. Однако инфракрасное изображение является индикатором, а не окончательным доказательством. На изображение могут влиять излучательная способность поверхности, угол обзора, доступ к корпусу, стабильность нагрузки и отражённое тепло. Подозрительные результаты следует проверить осмотром при снятом напряжении, проверкой момента затяжки по значениям производителя и осмотром наконечников, шин, изменения цвета изоляции и признаков дугового разряда.

Не затягивайте все соединения просто до предполагаемого стандартного значения. Чрезмерный момент затяжки может повредить резьбу, деформировать наконечники или нарушить контактную арматуру. Используйте утверждённую таблицу моментов затяжки для конкретной сборки выводов и документируйте состояние до и после работ. При видимом изменении цвета или отжиге замена затронутой арматуры может быть более подходящим решением, чем её повторная затяжка.

Температура окружающей среды и конструкция помещения могут устранить ожидаемый запас

Номинальные параметры трансформаторов основаны на определённых допущениях по температуре окружающей среды и охлаждению. Агрегат, установленный в горячем электрощитовой, корпусе на крыше, контейнерной платформе или тесном подвале, может работать в условиях, существенно отличающихся от этих допущений. Высокая наружная температура, солнечный нагрев, неисправные вытяжные вентиляторы помещения и тепло, выделяемое соседним распределительным оборудованием или преобразователями, могут повышать температуру воздуха на входе трансформатора.

Ключевой вопрос заключается не только в средней температуре помещения. Измеряйте температуру воздуха возле воздухозаборника трансформатора и, где это практически возможно, возле пути отвода горячего воздуха. Расслоение температуры встречается часто: датчик помещения, установленный в удобном месте, может показывать приемлемое значение, тогда как трансформатор забирает значительно более горячий воздух из застойной зоны под потолком или за корпусом.

Проверьте зазоры в соответствии с требованиями производителя трансформатора к монтажу. Если установлено несколько трансформаторов, убедитесь, что выходной поток одного из них не направляется непосредственно на другой. Для закрытых установок оцените, остаются ли вентиляционные жалюзи, воздуховоды, вытяжные вентиляторы и системы подачи компенсационного воздуха достаточными после последующих изменений на объекте.

Сигналы датчиков необходимо проверять, но никогда не игнорировать

Датчики температуры, реле мониторинга, цепи управления вентиляторами и коммуникационные модули могут выходить из строя или давать дрейф показаний. Ложно завышенное показание возможно. Однако опасно считать сигнал тревоги ложным до проверки состояния трансформатора. Сначала сравните данные датчиков с независимыми признаками: инфракрасными показаниями на доступных поверхностях, уровнем нагрузки, работой вентиляторов, температурой помещения и разницей температур между фазами.

Если датчики встроены в обмотки, их показания могут не соответствовать напрямую температуре внешней поверхности. Важный вопрос состоит в том, достоверна ли тенденция датчика и настроены ли его пороги тревоги в соответствии с системой изоляции трансформатора и рекомендациями производителя. Проверьте проводку датчиков, настройки реле, пороги тревоги и отключения, а также не изменило ли недавнее изменение системы управления масштабирование или интерпретацию сигнала.

Система мониторинга должна поддерживать решения по обслуживанию, а не заменять осмотр. Данные тенденций особенно ценны, когда они показывают медленный рост температуры при той же нагрузке в течение недель или месяцев. Такая картина часто указывает на ухудшение воздушного потока, рост сопротивления соединений или постепенное увеличение нелинейной нагрузки.

Практическая последовательность осмотра для сервисных бригад

Когда трансформатор сообщает об аномальной температуре, начните с безопасности и сохранения данных. До изменения рабочего режима зафиксируйте рабочую нагрузку, напряжение, условия окружающей среды, историю тревог и состояние вентиляторов. Если сработала защита, сохраните индикацию реле и записи событий. Сброс без записей может удалить наиболее полезные сведения.

• Подтвердите идентификацию трансформатора, номинальные данные на шильдике, режим охлаждения, положение ответвления и текущую рабочую конфигурацию.
• Измеряйте и отслеживайте фазный ток, напряжение, баланс нагрузки, ток нейтрали при необходимости и качество электроэнергии на объектах с нелинейной нагрузкой.
• Осмотрите вентиляционные отверстия, поверхности обмоток, состояние корпуса, вытяжку помещения, зазоры и признаки рециркуляции горячего воздуха.
• Используйте термографию при стабильной нагрузке для сравнения фаз, выводов, кабелей, шин и соседних компонентов.
• После безопасного отключения агрегата осмотрите соединения и проверьте момент их затяжки в соответствии с утверждёнными спецификациями.
• Проверьте работу вентиляторов, датчики температуры, настройки управления вентиляторами, тревоги, отключения и связанные цепи вспомогательного питания.
• Проанализируйте изменения после последнего периода нормальной работы, включая новые нагрузки, изменённые производственные циклы, модификации помещения или работы по техническому обслуживанию.

Если причина остаётся неясной после этих проверок, передавайте информацию на следующий уровень, предоставляя структурированные данные, а не общий отчёт о том, что трансформатор «горячий». Предоставьте данные шильдика, журналы температуры, профиль нагрузки, показания окружающей температуры, тепловые изображения, измерения гармоник при наличии, фотографии монтажных зазоров и сведения о любых недавних изменениях системы. Это даст производителю или инженерной группе основу для определения того, относится ли проблема к эксплуатации, монтажу или внутренней части трансформатора.

Что не следует считать полным решением

Повышение порога тревоги, принудительная непрерывная работа вентиляторов или снижение нагрузки без расследования могут выиграть время, но ни одно из этих действий автоматически не является корректирующей мерой. Непрерывная работа вентиляторов может скрыть развивающуюся проблему вентиляции. Более высокий порог может подвергнуть изоляцию более интенсивному старению. Снижение нагрузки может быть необходимо для немедленного контроля риска, однако первопричину всё равно необходимо установить до возобновления нормального режима работы.

Аналогично, замена трансформатора на более крупный агрегат может не решить проблему гармоник, соединений или вентиляции помещения. Решения по выбору должны основываться на фактическом электрическом и тепловом режиме, включая долю нелинейной нагрузки, ожидаемый рост, условия окружающей среды, метод охлаждения, тип корпуса и доступность обслуживания. Правильно подобранный трансформатор в плохо вентилируемом помещении всё равно может перегреваться; хорошо вентилируемый трансформатор всё равно может преждевременно выйти из строя, если не учитывать его выводы или режим формы сигнала.

Наиболее полезный вывод технического обслуживания заключается не просто в том, что вентилируемый сухой трансформатор перегрелся. Это документированное заключение о том, где выделялось тепло, почему был превышен нормальный запас по охлаждению или электрической конструкции, какие немедленные меры контроля были применены и какое постоянное изменение предотвратит повторение. Такой уровень диагностики превращает температурный сигнал тревоги в решение по надёжности, а не в очередную запись, сброшенную в журнале обслуживания.
