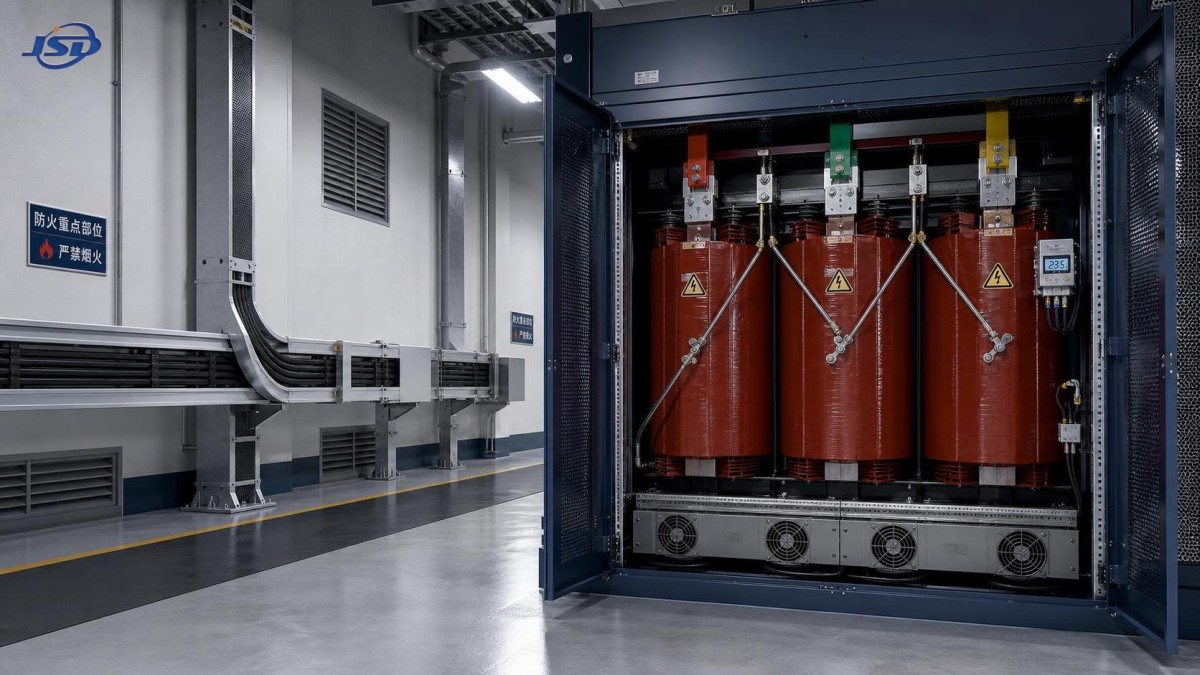

¿Transformador encapsulado en resina o transformador seco para instalaciones sensibles al fuego?

Para los sitios sensibles al fuego, la pregunta rara vez es simplemente «¿Qué transformador es más seguro?». Los evaluadores técnicos suelen equilibrar varias presiones a la vez: una estrategia contra incendios estricta, espacio limitado en la sala técnica, requisitos de carga continua, exposición ambiental, expectativas de las aseguradoras y la realidad práctica de mantener los equipos después de la entrega. En ese contexto, un transformador de resina fundida suele ser la opción preferida entre los transformadores secos, pero no debe seleccionarse simplemente porque lleva la etiqueta de «seco».

La decisión significativa se toma entre diseños de transformadores, sistemas de aislamiento y configuraciones de instalación. Una unidad de resina fundida puede ofrecer un sólido perfil de riesgo para una subestación interior situada bajo un edificio ocupado, mientras que otro diseño de transformador seco puede ser adecuado en una sala técnica limpia y bien ventilada. En algunos proyectos, un transformador lleno de aceite sigue siendo técnica y económicamente razonable, siempre que la instalación incluya una separación, contención y protección contra incendios adecuadas.

Esta guía de evaluación se centra en cómo establecer esa distinción con el rigor suficiente para respaldar una revisión de diseño, una decisión de compra o una evaluación de seguridad.

Comience por el escenario de incendio, no por el catálogo de transformadores

«Sensible al fuego» puede significar cosas muy distintas de un proyecto a otro. Una sala de transformadores dentro de un hospital, estación de metro, centro de datos, edificio residencial de gran altura, túnel o instalación de procesamiento químico presenta un panorama de riesgos diferente al de una subestación industrial exterior. La cuestión crítica no es solo si es posible la ignición, sino qué ocurre si se produce una falla eléctrica, un incendio externo o un evento térmico.

Los evaluadores técnicos deben definir desde el principio los escenarios plausibles:

• ¿Podría un incendio en la sala de transformadores afectar las rutas de evacuación o los espacios ocupados?
• ¿Está el transformador situado cerca de operaciones críticas que no pueden tolerar una interrupción prolongada?
• ¿El humo, los productos de combustión corrosivos o el líquido en llamas crearían un peligro secundario?
• ¿Pueden los bomberos acceder a la instalación, aislarla y ventilar la sala de forma segura?
• ¿El código de edificación exige una clasificación específica de resistencia al fuego, un enfoque de compartimentación o un sistema de detección?

Estas preguntas modifican la ponderación de cada criterio de selección. Un transformador con excelente rendimiento eléctrico puede seguir siendo una elección incorrecta si su instalación exige una bóveda resistente al fuego que la distribución del edificio no puede alojar. Por el contrario, una solución de transformador seco de mayor costo puede reducir la complejidad de las obras civiles, la contención de aceite, la separación contra incendios y la gestión continua de riesgos.

¿Qué distingue a un transformador de resina fundida?

Un transformador de resina fundida utiliza devanados encapsulados en resina epoxi, normalmente al vacío, para crear un sistema de aislamiento sólido alrededor de los conductores. Este diseño difiere de los transformadores secos ventilados, cuyos devanados generalmente están expuestos al aire y dependen en mayor medida de la limpieza y el flujo de aire circundantes para su refrigeración y rendimiento de aislamiento.

La construcción de devanados encapsulados confiere a los equipos de resina fundida varias características relevantes en entornos sensibles al fuego. No hay aceite aislante que pueda derramarse, arder o migrar hacia los sistemas de drenaje. El aislamiento sólido también es comparativamente resistente a la humedad, la acumulación de polvo y muchos contaminantes industriales. Para las subestaciones interiores, esto puede ser una ventaja importante cuando un transformador lleno de líquido introduciría obligaciones adicionales de protección contra incendios y contención.

Sin embargo, «resina fundida» no es una respuesta universal a todas las cuestiones relacionadas con incendios. El propio sistema de resina debe evaluarse conforme a las normas pertinentes, las clasificaciones de comportamiento ante el fuego y la documentación del fabricante. El comportamiento frente al fuego depende de la formulación del aislamiento, el diseño de los devanados, la envolvente, la sala de instalación, el sistema de cables, los dispositivos de protección y la estrategia contra incendios de toda la instalación. Tratar el transformador como un componente aislado es un error frecuente y costoso.

Transformador de resina fundida frente a otros transformadores secos: la comparación práctica

Tanto los transformadores de resina fundida como los transformadores secos ventilados evitan el uso de aceite mineral, lo que hace que ambos resulten atractivos cuando la carga de combustible líquido es una preocupación central. Sin embargo, su comportamiento operativo puede ser bastante diferente.

En un edificio comercial limpio, cualquiera de los dos diseños puede cumplir con el servicio eléctrico básico. En una instalación de tratamiento de aguas residuales, una instalación costera, un edificio auxiliar de mina o un sitio industrial con polvo y condensación intermitente, el transformador de resina fundida suele justificar su costo mediante una mayor protección de los devanados y un comportamiento más estable durante su ciclo de vida. Aun así, la selección de la envolvente, el diseño de ventilación y la inspección periódica siguen siendo esenciales. La encapsulación no elimina los efectos de una temperatura ambiente elevada, vías de aire bloqueadas, terminales flojos o una instalación deficiente de cables.

Cuándo los equipos sumergidos en aceite deben seguir considerándose

Ser sensible al fuego no significa automáticamente que los transformadores sumergidos en aceite estén prohibidos. Su rendimiento térmico, compacidad para determinadas potencias, características de eficiencia y prácticas de servicio ampliamente consolidadas pueden hacerlos apropiados para subestaciones exteriores o salas de transformadores dedicadas. La decisión se vuelve más matizada cuando pueden diseñarse adecuadamente las barreras contra incendios, fosos de retención de aceite, distancias de separación, detección de incendios, sistemas de extinción y controles de drenaje.

Para proyectos que disponen de suficiente espacio exterior o de un edificio de subestación segregado, unTransformador de distribución de potencia sumergido en aceite de 15kV/0.4kV puede evaluarse como parte del esquema de distribución más amplio. La clave es evaluarlo como una elección a nivel de sistema en lugar de comparar únicamente los datos de placa. Si ubicar el transformador en el exterior lo excluye de la envolvente del edificio ocupado, el perfil general de riesgo y costo de construcción puede diferir significativamente de una instalación interior.

Cuando se considera una unidad llena de aceite cerca de un área sensible al fuego, los evaluadores deben verificar el tipo de líquido aislante, las disposiciones de contención, el trazado del drenaje, la separación contra incendios, las condiciones de acceso y las consecuencias de una fuga tanto en condiciones normales como de emergencia. Un bajo precio de compra del transformador puede verse superado por requisitos importantes de edificación, obras civiles y sistemas de protección.

Tres especificaciones que a menudo determinan el resultado

1. Clase ambiental y condiciones climáticas de servicio

Una especificación técnica debe indicar el entorno real de instalación en lugar de limitarse a decir «interior». ¿Hay condensación durante las paradas estacionales? ¿Permanecerá polvo de construcción después de la puesta en servicio? ¿Hay gases corrosivos, aire cargado de sal, fibras textiles o partículas conductoras? ¿Cuál es la temperatura ambiente mínima y máxima prevista?

Los transformadores de resina fundida se seleccionan con frecuencia porque sus devanados encapsulados proporcionan un margen frente a la humedad y la contaminación. Sin embargo, los evaluadores deben confirmar igualmente las clasificaciones ambientales, climáticas y de comportamiento ante el fuego requeridas según las normas aplicables al proyecto. Estas clasificaciones deben corresponder a las condiciones del sitio y no representar simplemente una opción prémium genérica.

2. Diseño térmico según el perfil de carga real

Muchas selecciones de transformadores fallan discretamente en esta etapa. La potencia nominal en kVA puede parecer adecuada, pero la unidad experimenta temperaturas elevadas porque la sala funciona a una temperatura superior a la prevista, la ventilación es insuficiente, los armónicos incrementan las pérdidas o la carga permanece cerca del máximo durante períodos prolongados. En sitios sensibles al fuego, el exceso de temperatura es más que una preocupación de eficiencia; aumenta el esfuerzo sobre el aislamiento y puede provocar disparos intempestivos, reducción de la vida útil o eventos de alarma evitables.

Revise la curva de carga, los períodos de sobrecarga previstos, el espectro armónico, la altitud, la temperatura ambiente y el método de refrigeración. Si se propone refrigeración por aire forzado, evalúe la consecuencia operativa de una falla de los ventiladores. El diseño debe identificar si el transformador puede soportar con seguridad la carga esencial requerida bajo refrigeración natural y cómo el monitoreo de temperatura iniciará alarmas, desconexión de carga o transferencia a reserva.

3. Integración de la sala y ventilación

Un transformador de resina fundida puede ser más seguro que una alternativa llena de líquido en muchos edificios, pero aun así libera calor. Una ventilación mal diseñada puede convertir una elección de equipo acertada en un problema operativo crónico. Las entradas y salidas de aire necesitan una trayectoria despejada; debe evitarse la recirculación; los filtros y las rejillas deben poder mantenerse; y el tratamiento acústico no debe obstaculizar el flujo de aire de refrigeración.

No suponga que una envolvente de transformador resuelve los problemas de seguridad a nivel de sala. La clasificación de la envolvente debe seleccionarse teniendo en cuenta la disipación de calor, el acceso, la protección contra contacto accidental, la entrada de polvo y las normativas locales. En subestaciones confinadas, una revisión coordinada entre las disciplinas eléctrica, mecánica, de protección contra incendios, civil y arquitectónica suele ser más valiosa que otra ronda de comparaciones de catálogos.

La protección y el monitoreo forman parte del control del riesgo de incendio

La construcción del transformador influye en el comportamiento ante el fuego, pero la detección y el aislamiento de fallas determinan con qué rapidez se contiene un evento anormal. Un esquema de protección bien concebido debe abordar fallas internas, sobrecarga, cortocircuito, falla a tierra, sobretemperatura y falla de ventilación cuando corresponda. El nivel de falla disponible y el dispositivo de maniobra aguas arriba deben coordinarse con la impedancia del transformador y la red de distribución general.

Para instalaciones críticas, los sensores de temperatura de devanados y los relés de temperatura pueden proporcionar señales escalonadas de alarma y disparo. Su valor reside en cómo se utilizan: una alarma que no está conectada a un sistema de gestión del edificio, una plataforma de monitoreo remoto o un procedimiento operativo ofrece una protección práctica limitada. Del mismo modo, la lógica de disparo debe diseñarse cuidadosamente para proteger el transformador sin provocar una pérdida innecesaria de servicios críticos.

Considere también los cables. El cableado resistente al fuego, las prácticas correctas de terminación, las placas pasacables adecuadas, el tendido segregado y el sellado controlado de penetraciones pueden contribuir tanto al rendimiento frente al fuego de la instalación como el propio tipo de transformador.

Una ruta de decisión para evaluadores técnicos

En lugar de preguntar si la resina fundida es «mejor» que el tipo seco, utilice una secuencia que revele las verdaderas prioridades del proyecto:

1. Trace las consecuencias de una falla. Identifique a las personas, rutas de evacuación, servicios esenciales, equipos adyacentes y receptores ambientales.
2. Defina el entorno de instalación. Confirme la ubicación interior o exterior, el volumen de la sala, el acceso, la ventilación, la humedad, la contaminación y los límites acústicos.
3. Establezca un servicio eléctrico medible. Incluya tensión, potencia nominal, grupo vectorial, impedancia, pérdidas, perfil de carga, armónicos, nivel de falla y capacidad futura.
4. Revise la estrategia contra incendios con el equipo del edificio. Establezca la compartimentación, detección, extinción cuando sea necesaria, gestión de humos y aislamiento de emergencia.
5. Compare las implicaciones del ciclo de vida. Incluya limpieza, inspecciones, repuestos, ventanas de interrupción, monitoreo y el costo de las obras civiles y de protección asociadas.
6. Solicite evidencia, no afirmaciones generales. Pida a los proveedores documentación de ensayos aplicables, detalles del sistema de aislamiento, información sobre elevación de temperatura, limitaciones de instalación y orientación de mantenimiento.

Este enfoque evita una trampa conocida: especificar un transformador prémium mientras se dejan sin resolver las condiciones de mayor riesgo —ventilación deficiente, crecimiento de carga incierto, polvo sin control o coordinación de protección débil—.

Suposiciones comunes que conviene cuestionar

«El tipo seco no requiere mantenimiento». Ningún transformador está libre de mantenimiento. Las unidades de tipo seco aún requieren inspección de conexiones, vías de refrigeración, ventiladores, dispositivos de temperatura, puesta a tierra, estado de la envolvente y señales de contaminación o sobrecalentamiento.

«La resina fundida siempre es la opción más segura». Suele ser una opción sólida para aplicaciones interiores sensibles al fuego, pero la seguridad depende de toda la instalación. Una sala de transformadores de resina fundida mal ventilada aún puede generar un riesgo operativo y térmico grave.

«La mayor potencia nominal proporciona el mejor margen». El sobredimensionamiento puede reducir la carga normal, pero también puede elevar el costo de compra, aumentar las pérdidas en vacío, complicar la coordinación de fallas y crear restricciones de espacio evitables. Dimensione para el ciclo de trabajo verificado y el crecimiento futuro plausible.

«La aprobación conforme a normas pone fin a la discusión». El cumplimiento es esencial, pero no sustituye el criterio de ingeniería. Aún deben abordarse la estrategia contra incendios específica del sitio, las condiciones ambientales, los requisitos de la empresa de servicios públicos y la resiliencia operativa.

La conclusión equilibrada

Para muchos sitios sensibles al fuego, un transformador de resina fundida ofrece una combinación convincente de ausencia de aislamiento líquido, devanados protegidos e idoneidad para entornos de distribución interior. Resulta especialmente atractivo cuando los transformadores deben situarse cerca de áreas ocupadas, cuando la humedad o el polvo pueden afectar a los diseños con devanados abiertos, o cuando evitar la contención de aceite simplifica la solución del edificio.

Sin embargo, la mejor selección nunca se determina únicamente por el tipo de transformador. La recomendación final debe vincular las consecuencias de incendio, la clase ambiental, el servicio térmico, la ventilación de la sala, la coordinación de protección, el acceso para mantenimiento y el mantenimiento durante el ciclo de vida. Cuando estos elementos se evalúan conjuntamente, los equipos técnicos pueden elegir una configuración de transformador que respalde tanto una operación segura como una distribución eléctrica confiable, sin depender de supuestos que solo se hacen visibles después de la puesta en servicio.
