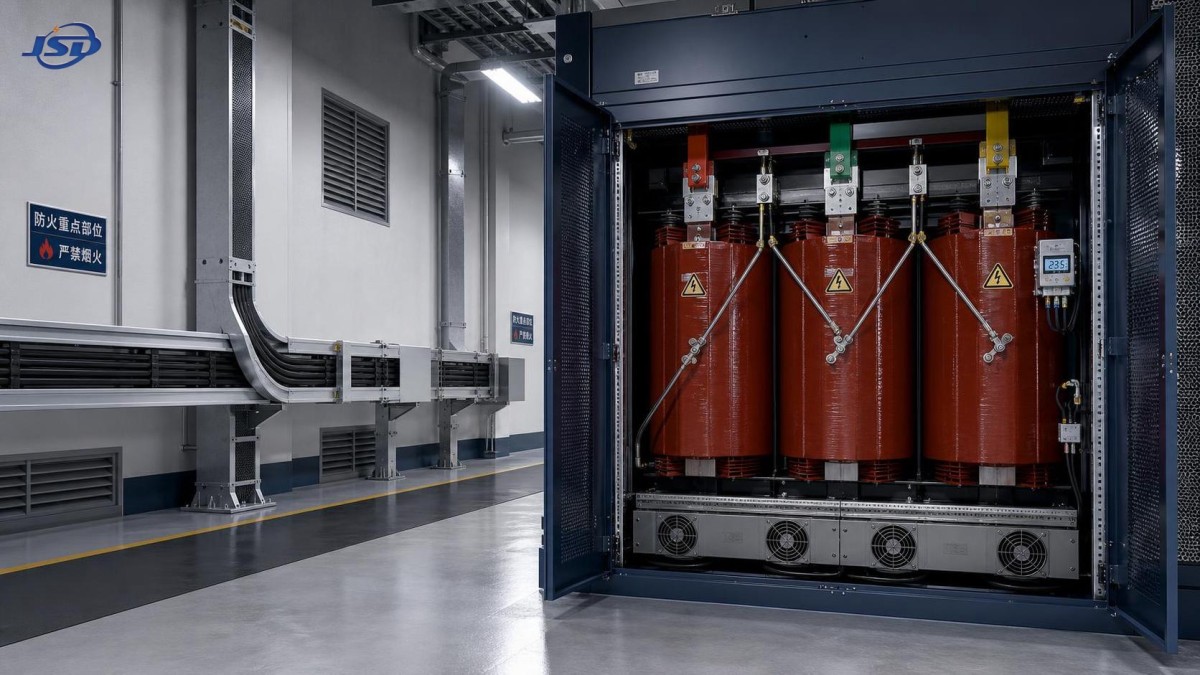

Transformateur à résine moulée ou transformateur sec pour les sites sensibles aux risques d’incendie ?

Pour les sites sensibles au feu, la question est rarement simplement « Quel transformateur est le plus sûr ? » Les évaluateurs techniques doivent généralement concilier plusieurs contraintes à la fois : une stratégie incendie stricte, un espace limité dans le local technique, des exigences de charge continue, l’exposition environnementale, les attentes des assureurs et la réalité pratique de la maintenance des équipements après leur mise en service. Dans ce contexte, un transformateur en résine coulée est souvent l’option sèche privilégiée, mais il ne doit pas être sélectionné uniquement parce qu’il porte l’étiquette « sec ».

La décision significative se fait entre les conceptions de transformateurs, les systèmes d’isolation et les configurations d’installation. Une unité en résine coulée peut présenter un profil de risque favorable pour un poste intérieur situé sous un bâtiment occupé, tandis qu’une autre conception de transformateur sec peut convenir à un local technique propre et bien ventilé. Dans certains projets, un transformateur immergé dans l’huile reste techniquement et économiquement pertinent, à condition que l’installation prévoie une séparation, un confinement et une protection incendie appropriés.

Ce guide d’évaluation explique comment établir cette distinction avec une rigueur suffisante pour étayer une revue de conception, une décision d’approvisionnement ou une évaluation de sécurité.

Commencez par le scénario incendie, et non par le catalogue de transformateurs

Le terme « sensible au feu » peut désigner des réalités très différentes selon les projets. Un local de transformateurs situé dans un hôpital, une station de métro, un centre de données, un immeuble résidentiel de grande hauteur, un tunnel ou une installation de traitement chimique présente un profil de risque différent de celui d’un poste industriel extérieur. La question essentielle n’est pas seulement de savoir si une inflammation est possible, mais ce qui se produit en cas de défaut électrique, d’incendie externe ou d’événement thermique.

Les évaluateurs techniques doivent définir dès le début les scénarios crédibles :

• Un incendie dans le local du transformateur pourrait-il affecter les voies d’évacuation ou les espaces occupés ?
• Le transformateur est-il situé à proximité d’opérations critiques qui ne peuvent pas tolérer un arrêt prolongé ?
• La fumée, les produits de combustion corrosifs ou un liquide en combustion créeraient-ils un risque secondaire ?
• Les pompiers peuvent-ils accéder à l’installation, l’isoler et ventiler le local en toute sécurité ?
• Le code du bâtiment exige-t-il un degré particulier de résistance au feu, une approche de compartimentage ou un système de détection ?

Ces questions modifient la pondération de chaque critère de sélection. Un transformateur offrant d’excellentes performances électriques peut néanmoins être un mauvais choix si son installation nécessite un local coupe-feu que la configuration du bâtiment ne peut pas accueillir. À l’inverse, une solution sèche plus coûteuse peut réduire la complexité des travaux de génie civil, du confinement de l’huile, de la séparation incendie et de la gestion continue des risques.

Qu’est-ce qui distingue un transformateur en résine coulée ?

Un transformateur en résine coulée utilise des enroulements encapsulés dans une résine époxy, généralement sous vide, afin de créer un système d’isolation solide autour des conducteurs. Cette conception diffère des transformateurs secs ventilés, dont les enroulements sont généralement exposés à l’air et dépendent davantage de la propreté environnante et de la circulation d’air pour le refroidissement et les performances d’isolation.

La construction à enroulements encapsulés confère aux équipements en résine coulée plusieurs caractéristiques importantes dans les environnements sensibles au feu. Il n’y a pas d’huile isolante susceptible de se répandre, de brûler ou de migrer vers les systèmes de drainage. L’isolation solide est également relativement résistante à l’humidité, à l’accumulation de poussière et à de nombreux contaminants industriels. Pour les postes intérieurs, cela peut constituer un avantage important lorsqu’un transformateur rempli de liquide imposerait des exigences supplémentaires en matière d’incendie et de confinement.

Cependant, « résine coulée » n’est pas une réponse universelle à toutes les questions liées au feu. Le système de résine lui-même doit être évalué au regard des normes pertinentes, des classifications de comportement au feu et de la documentation du fabricant. Les performances au feu dépendent de la formulation d’isolation, de la conception des enroulements, de l’enveloppe, du local d’installation, du système de câbles, des dispositifs de protection et de la stratégie incendie de l’ensemble de l’installation. Considérer le transformateur comme un composant isolé est une erreur fréquente et coûteuse.

Transformateurs en résine coulée et autres transformateurs secs : comparaison pratique

Les transformateurs en résine coulée comme les transformateurs secs ventilés évitent l’utilisation d’huile minérale, ce qui rend les deux solutions attrayantes lorsque la charge combustible liquide constitue une préoccupation majeure. Cependant, leur comportement en fonctionnement peut être très différent.

Dans un bâtiment commercial propre, l’une ou l’autre conception peut satisfaire aux exigences électriques de base. Dans une installation de traitement des eaux usées, une installation côtière, un bâtiment auxiliaire de mine ou un site industriel présentant de la poussière et de la condensation intermittente, le transformateur en résine coulée justifie souvent son coût grâce à une meilleure protection des enroulements et à un comportement plus stable sur l’ensemble de son cycle de vie. Néanmoins, le choix de l’enveloppe, la conception de la ventilation et les inspections périodiques restent essentiels. L’encapsulation n’élimine pas les effets d’une température ambiante élevée, de passages d’air obstrués, de connexions desserrées ou d’une mauvaise installation des câbles.

Quand les équipements immergés dans l’huile doivent rester dans la comparaison

Le caractère sensible au feu ne signifie pas automatiquement que les transformateurs immergés dans l’huile sont interdits. Leurs performances thermiques, leur compacité pour certaines puissances, leurs caractéristiques de rendement et des pratiques de service bien établies peuvent les rendre appropriés pour des postes extérieurs ou des locaux de transformateurs dédiés. La décision devient plus nuancée lorsque les barrières coupe-feu, les fosses de rétention d’huile, les distances de séparation, la détection incendie, les dispositifs d’extinction et les contrôles de drainage peuvent être correctement conçus.

Pour les projets disposant d’un espace extérieur suffisant ou d’un bâtiment de poste séparé, untransformateur de distribution de puissance immergé dans l’huile 15kV/0.4kV peut être évalué dans le cadre du schéma de distribution global. L’essentiel est de l’évaluer comme un choix à l’échelle du système plutôt que de comparer uniquement les données de plaque signalétique. Si le positionnement du transformateur à l’extérieur le retire de l’enveloppe du bâtiment occupé, le profil global de risque et de coût de construction peut différer considérablement de celui d’une installation intérieure.

Lorsqu’une unité remplie d’huile est envisagée près d’une zone sensible au feu, les évaluateurs doivent vérifier le type de liquide isolant, les dispositions de confinement, le cheminement du drainage, la séparation incendie, les modalités d’accès et les conséquences d’une fuite en conditions normales comme d’urgence. Un faible prix d’achat du transformateur peut être compensé par des exigences importantes concernant le bâtiment, le génie civil et les systèmes de protection.

Trois spécifications qui déterminent souvent le résultat

1. Classe environnementale et contraintes climatiques

Une spécification technique doit décrire l’environnement réel d’installation plutôt que de se contenter d’indiquer « intérieur ». Y a-t-il de la condensation durant les arrêts saisonniers ? De la poussière de construction restera-t-elle après la mise en service ? Y a-t-il des gaz corrosifs, de l’air chargé de sel, des fibres textiles ou des particules conductrices ? Quelles sont les températures ambiantes minimale et maximale attendues ?

Les transformateurs en résine coulée sont fréquemment sélectionnés parce que leurs enroulements encapsulés offrent une marge de protection contre l’humidité et la contamination. Toutefois, les évaluateurs doivent toujours confirmer les classifications environnementales, climatiques et de comportement au feu requises selon les normes applicables au projet. Ces classifications doivent correspondre aux conditions du site et ne pas simplement représenter une option haut de gamme générique.

2. Conception thermique selon le profil de charge réel

De nombreuses sélections de transformateurs échouent discrètement à ce stade. La puissance nominale en kVA peut sembler suffisante, mais l’unité subit des températures élevées parce que le local est plus chaud que prévu, que la ventilation est insuffisante, que les harmoniques augmentent les pertes ou que la charge reste proche du pic pendant de longues périodes. Sur les sites sensibles au feu, une température excessive est plus qu’un problème de rendement ; elle accroît les contraintes sur l’isolation et peut entraîner des déclenchements intempestifs, une durée de vie réduite ou des événements d’alarme évitables.

Examinez la courbe de charge, les périodes de surcharge attendues, le spectre harmonique, l’altitude, la température ambiante et le mode de refroidissement. Si un refroidissement par air forcé est proposé, évaluez les conséquences opérationnelles d’une défaillance des ventilateurs. La conception doit indiquer si le transformateur peut alimenter en toute sécurité la charge essentielle requise en refroidissement naturel et comment la surveillance de température déclenchera les alarmes, le délestage ou le basculement vers une alimentation de secours.

3. Intégration du local et ventilation

Un transformateur en résine coulée peut être plus sûr qu’une solution remplie de liquide dans de nombreux bâtiments, mais il dégage tout de même de la chaleur. Une ventilation mal conçue peut transformer un choix d’équipement pertinent en problème d’exploitation chronique. Les entrées et sorties d’air doivent disposer d’un chemin dégagé ; la recirculation doit être évitée ; les filtres et les persiennes doivent pouvoir être entretenus ; et le traitement acoustique ne doit pas entraver le flux d’air de refroidissement.

Ne supposez pas qu’une enveloppe de transformateur résout les problèmes de sécurité à l’échelle du local. Le degré de protection de l’enveloppe doit être sélectionné en tenant compte de la dissipation thermique, de l’accès, de la protection contre les contacts accidentels, de la pénétration de poussière et des réglementations locales. Dans les postes confinés, une revue coordonnée entre les disciplines électrique, mécanique, incendie, génie civil et architecture est souvent plus utile qu’une nouvelle série de comparaisons de catalogues.

La protection et la surveillance font partie du contrôle du risque incendie

La construction du transformateur influence son comportement en cas d’incendie, mais la détection et l’isolement des défauts déterminent la rapidité avec laquelle un événement anormal est contenu. Un système de protection bien conçu doit couvrir les défauts internes, les surcharges, les courts-circuits, les défauts à la terre, les surtempératures et, le cas échéant, les défaillances de ventilation. Le niveau de défaut disponible et l’appareil de coupure amont doivent être coordonnés avec l’impédance du transformateur et l’ensemble du réseau de distribution.

Pour les installations critiques, les capteurs de température des enroulements et les relais thermiques peuvent fournir des signaux d’alarme et de déclenchement échelonnés. Leur valeur dépend de leur utilisation : une alarme qui n’est pas connectée à un système de gestion technique du bâtiment, à une plateforme de surveillance à distance ou à une procédure d’exploitation offre une protection pratique limitée. De même, la logique de déclenchement doit être soigneusement conçue afin de protéger le transformateur sans provoquer de perte inutile de services critiques.

Tenez également compte des câbles. Des câbles résistants au feu, des pratiques de raccordement correctes, des plaques passe-câbles adaptées, un cheminement séparé et une étanchéité contrôlée des traversées peuvent contribuer autant aux performances incendie de l’installation que le type de transformateur lui-même.

Une démarche de décision pour les évaluateurs techniques

Plutôt que de demander si la résine coulée est « meilleure » que le type sec, utilisez une séquence qui révèle les véritables priorités du projet :

1. Cartographiez les conséquences d’une défaillance. Identifiez les personnes, les voies d’évacuation, les services essentiels, les équipements adjacents et les récepteurs environnementaux.
2. Définissez l’enveloppe d’installation. Confirmez l’emplacement intérieur ou extérieur, le volume du local, l’accès, la ventilation, l’humidité, la contamination et les limites acoustiques.
3. Établissez des exigences électriques mesurables. Incluez la tension, la puissance, le groupe vectoriel, l’impédance, les pertes, le profil de charge, les harmoniques, le niveau de défaut et la capacité future.
4. Examinez la stratégie incendie avec l’équipe du bâtiment. Établissez le compartimentage, la détection, l’extinction lorsque nécessaire, la gestion des fumées et l’isolement d’urgence.
5. Comparez les implications sur le cycle de vie. Incluez le nettoyage, les inspections, les pièces de rechange, les fenêtres d’arrêt, la surveillance et le coût des travaux de génie civil et de protection associés.
6. Demandez des preuves, pas des affirmations générales. Demandez aux fournisseurs la documentation d’essai applicable, les détails du système d’isolation, les informations sur l’échauffement, les limites d’installation et les recommandations de maintenance.

Cette approche évite un piège fréquent : spécifier un transformateur haut de gamme tout en laissant sans solution les conditions à risque le plus élevé — ventilation insuffisante, croissance de charge incertaine, poussière non maîtrisée ou faible coordination des protections.

Hypothèses courantes à remettre en question

« Le type sec ne nécessite aucun entretien. » Aucun transformateur ne nécessite zéro entretien. Les unités sèches exigent toujours l’inspection des connexions, des circuits de refroidissement, des ventilateurs, des dispositifs de température, de la mise à la terre, de l’état de l’enveloppe et des signes de contamination ou de surchauffe.

« La résine coulée est toujours l’option la plus sûre. » C’est souvent un choix solide pour les applications intérieures sensibles au feu, mais la sécurité dépend de l’ensemble de l’installation. Un local de transformateur en résine coulée mal ventilé peut toujours créer des risques opérationnels et thermiques graves.

« La puissance nominale la plus élevée offre la meilleure marge. » Le surdimensionnement peut réduire la charge normale, mais il peut également augmenter le coût d’approvisionnement, accroître les pertes à vide, compliquer la coordination des défauts et créer des contraintes d’espace évitables. Dimensionnez selon le cycle de service vérifié et une croissance future crédible.

« L’approbation selon les normes met fin à la discussion. » La conformité est essentielle, mais elle ne remplace pas le jugement d’ingénierie. La stratégie incendie propre au site, les conditions environnementales, les exigences du réseau électrique et la résilience opérationnelle doivent toujours être traitées.

La conclusion équilibrée

Pour de nombreux sites sensibles au feu, un transformateur en résine coulée offre une combinaison convaincante d’absence d’isolation liquide, d’enroulements protégés et d’adéquation aux environnements de distribution intérieure. Il est particulièrement pertinent lorsque les transformateurs doivent être installés près de zones occupées, lorsque l’humidité ou la poussière peut compromettre les conceptions à enroulements ouverts, ou lorsque l’absence de confinement d’huile simplifie la solution de bâtiment.

Cependant, le meilleur choix ne repose jamais uniquement sur le type de transformateur. La recommandation finale doit relier les conséquences d’un incendie, la classe environnementale, les contraintes thermiques, la ventilation du local, la coordination des protections, l’accès pour la maintenance et l’entretien sur le cycle de vie. Lorsque ces éléments sont évalués ensemble, les équipes techniques peuvent choisir une configuration de transformateur qui favorise à la fois une exploitation sûre et une distribution électrique fiable — sans dépendre d’hypothèses qui ne deviennent visibles qu’après la mise en service.
