Как оценить квалификацию производителя высоковольтных трансформаторов

Коммерческое предложение на трансформатор может выглядеть полным на бумаге: номинальные напряжения, потери, дата поставки, цена и перечень стандартов. Однако для закупочных команд реальный вопрос значительно сложнее: способен ли этот поставщик стабильно производить, испытывать, поставлять и обслуживать оборудование, которое будет сохранять надежность в условиях многолетних электрических, тепловых и экологических нагрузок?

Именно поэтому оценку производителя высоковольтных трансформаторов никогда не следует сводить только к сравнению цен. Трансформатор — это долгосрочный актив, установленный в критически важной точке энергосистемы. Если его система изоляции, схема защиты, дисциплина испытаний или документация недостаточно надежны, последствия могут включать задержку ввода в эксплуатацию, дорогостоящие расследования отключений, риски для безопасности и сложные гарантийные разбирательства.

Для покупателей из энергетики, промышленности, сферы возобновляемой энергетики и инфраструктуры квалификацию производителя лучше рассматривать как структурированную оценку рисков. Цель состоит не просто в поиске поставщика с сертификатами, а в подтверждении того, что инженерные возможности, производственный контроль, испытательная база и сервисное реагирование поставщика соответствуют фактическим требованиям проекта.

Начните с условий эксплуатации проекта, а не с брошюры поставщика

Перед оценкой любого производителя определите, какие условия должен выдерживать трансформатор в эксплуатации. «Высокое напряжение» не является полным техническим требованием. Команды закупок, проектирования и управления проектом должны согласовать условия применения, влияющие на конструкцию и глубину квалификации.

• Напряжение и частота системы, уровень изоляции и требуемые уровни выдерживаемого напряжения BIL или LI/AC
• Номинальная мощность, способ охлаждения, допуск по сопротивлению, группа соединения обмоток и требования к переключателю ответвлений
• Среда установки, включая высоту над уровнем моря, температуру окружающей среды, влажность, степень загрязнения, сейсмические условия и воздействие коррозии
• Профиль нагрузки, ожидаемые перегрузки, содержание гармоник, режим пуска двигателей или колебания выработки возобновляемой энергии
• Применимые национальные стандарты, стандарты энергокомпании, электросетей или владельца в дополнение к требованиям IEC или IEEE
• Требования к мониторингу, противопожарной защите, транспортным ограничениям и поддержке при вводе в эксплуатацию на площадке

Этот этап предотвращает распространенную ошибку: выбор производителя на основании успешной референции для другого режима эксплуатации. Поставщик, имеющий опыт производства стандартных распределительных трансформаторов, не обязательно обладает квалификацией для высокоомных промышленных установок, повышающих трансформаторов для энергосистемы или установок в тяжелых прибрежных условиях. Сходная мощность не всегда означает одинаковую ответственность за проектирование.

Сертификаты важны, но система управления за ними важнее

Надежный производитель высоковольтных трансформаторов должен быть способен предоставить актуальную, проверяемую документацию по менеджменту качества и объяснить, как эти меры контроля применяются в производственном цехе. ISO 9001 обычно запрашивается, поскольку устанавливает основу для управления документацией, прослеживаемости, обработки несоответствий, управления поставщиками и корректирующих действий. В зависимости от проекта и рынка назначения также могут быть актуальны сертификаты систем экологического менеджмента и охраны труда и промышленной безопасности.

Однако сертификаты — это лишь отправная точка. В ходе квалификации задавайте практические вопросы: как выпускаются инженерные изменения? Кто утверждает отклонения от согласованных чертежей? Как изолируются несоответствующие материалы? Как расследуются повторяющиеся дефекты? Контролируется ли статус калибровки каждого критически важного испытательного прибора?

Полезным признаком зрелости является способность производителя показать четкий план качества для предлагаемого трансформатора, а не предоставлять только общие документы политики. В таком плане должны быть определены этапы контроля, контрольные точки остановки, выдаваемые записи и ответственность производителя, инспектора и покупателя.

Стандарты должны быть указаны, определены по области применения и понятны в договорном отношении

IEC 60076 широко применяется для требований к проектированию, испытаниям и характеристикам силовых трансформаторов, тогда как стандарты IEEE могут применяться в проектах, следующих североамериканской практике. Местные сетевые кодексы, спецификации энергокомпаний и нормативные требования могут вводить дополнительные обязательства. Покупателям следует запрашивать матрицу соответствия, сопоставляющую каждое требование проекта с предлагаемой конструкцией, испытанием, документом или согласованным исключением.

Следует с осторожностью относиться к общему заявлению вроде «спроектировано в соответствии с IEC». Оно не показывает, были ли учтены все запрошенные уровни испытаний, пределы превышения температуры, ограничения по шуму, комплектующие, требования к стойкости при коротком замыкании или положения по документации. Строгая матрица соответствия выявляет пробелы на раннем этапе, когда их еще можно устранить без влияния на производство или поставку.

Оцените производственные возможности там, где фактически создается надежность трансформатора

Надежность трансформатора формируется множеством контролируемых деталей: обработкой электротехнической стали сердечника, геометрией обмоток, подготовкой проводников, размещением изоляции, усилием стяжки, сушкой, обработкой масла, герметизацией бака и окончательной сборкой. Посещение завода или хорошо документированный дистанционный аудит должны выходить за рамки чистоты здания и сосредотачиваться на управлении процессами.

Попросите показать, как проверяются и отслеживаются входящие материалы. Электротехническая сталь, медные или алюминиевые проводники, изоляционная бумага, электрокартон, вводы, переключатели ответвлений, трансформаторное масло, прокладки и защитные устройства влияют на конечные характеристики. Критически важные компоненты должны закупаться у контролируемых поставщиков, проверяться на соответствие установленным спецификациям и быть привязаны к производственному досье трансформатора.

Особого внимания заслуживают процессы намотки и изоляции. Производитель должен продемонстрировать контроль размеров проводников, числа витков, толщины изоляции, осевых и радиальных опор, прокладки выводов и стяжки. Для масляных трансформаторов парофазная сушка или другой валидированный процесс сушки может быть необходим для снижения содержания влаги в активной части. Разумно спросить, как подтверждается контроль влаги, как долго компоненты остаются открытыми до заполнения маслом и как организовано вакуумное заполнение маслом.

Изготовление бака — еще одна область, где внешний вид может вводить в заблуждение. Проверьте процедуры сварки, практику испытаний на герметичность, подготовку поверхности, контроль покрытия, а также возможности создания давления или вакуума, если это применимо. Даже хорошо спроектированная активная часть может иметь сокращенный срок службы, если в процессе эксплуатации допускаются проникновение влаги, утечки масла или недостаточная защита от коррозии.

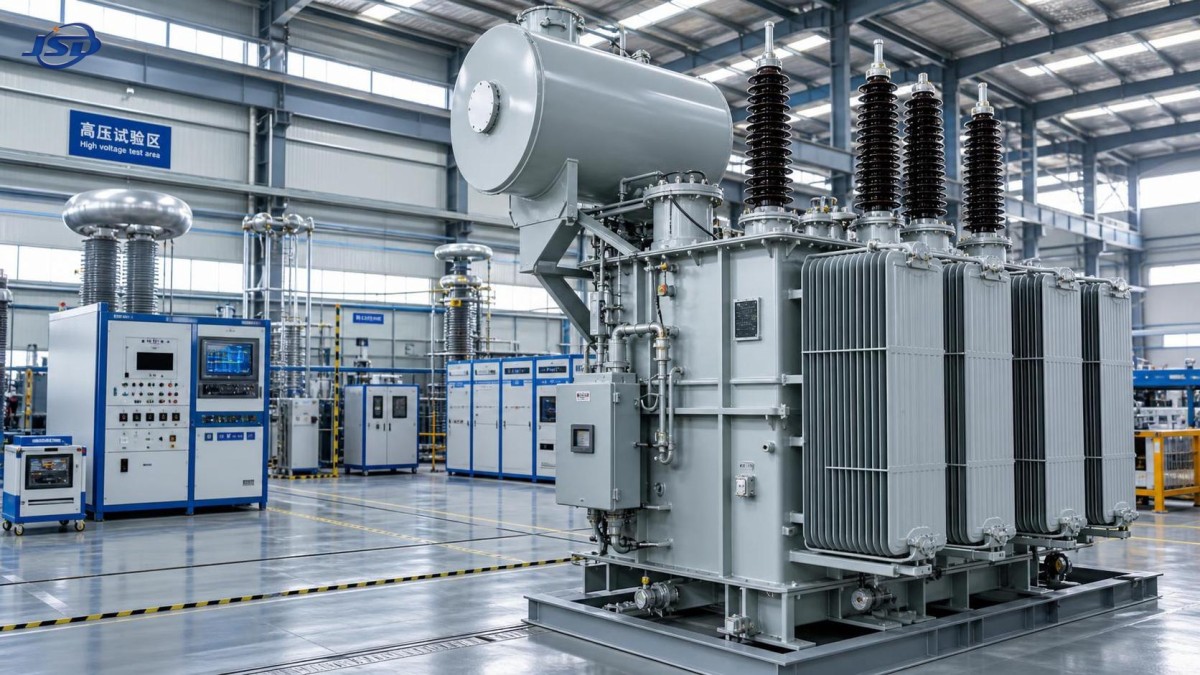

Заводские приемочные испытания — это момент, когда заявления становятся доказательствами

Испытания следует рассматривать как этап закупки, а не просто как документ, выдаваемый после отгрузки. Точная программа испытаний зависит от типа трансформатора, номинала, применимого стандарта и контрактной спецификации, однако покупатели должны понимать различия между приемо-сдаточными, типовыми, специальными и площадочными испытаниями.

Приемо-сдаточные испытания обычно подтверждают, что каждая изготовленная единица соответствует заданным электрическим и функциональным требованиям. В зависимости от конструкции они могут включать измерение сопротивления обмоток, проверку коэффициента трансформации и группы соединения, измерение сопротивления и потерь нагрузки, измерение потерь и тока холостого хода, сопротивления изоляции, испытание приложенным напряжением, испытание индуцированным напряжением, а также проверку вспомогательных цепей и комплектующих.

Для отдельных рисков или спецификаций владельца могут потребоваться специальные или дополнительные испытания. Примеры включают испытания грозовым импульсом, измерение частичных разрядов, испытания на нагрев, испытания уровня шума, подтверждение стойкости к короткому замыканию и испытания функций переключателя ответвлений или системы управления. Не каждое испытание подходит для каждого трансформатора, но каждое исключение должно быть осознанным, а не предполагаемым.

Попросите производителя предоставить сведения о возможностях испытательного стенда, записи о калибровке, процедуры испытаний и образцы отчетов с удаленной конфиденциальной информацией клиентов. Если свидетельствовать FAT будет сторонний инспектор, согласуйте периоды уведомления, точки присутствия, критерии приемки и порядок действий при неуспешных или повторных испытаниях до выпуска заказа на закупку.

Вопросы, которые закупочные команды должны задать при планировании FAT

• Какие испытания являются приемо-сдаточными по применимому стандарту, а какие представляют собой дополнительные контрактные требования?
• Все ли испытания будут выполнены собственными силами или какие-либо из них будут переданы на субподряд?
• Что произойдет, если результат выйдет за пределы допуска или испытание потребуется повторить?
• Может ли покупатель ознакомиться с исходными данными испытаний наряду с окончательным подписанным отчетом?
• Калибруются ли испытательные приборы признанными лабораториями в пределах действующих интервалов?
• Как трансформатор будет защищен, законсервирован и задокументирован после успешного завершения испытаний?

Оцените инженерную компетентность, особенно если применение нестандартное

Многие проекты требуют больше, чем типовая каталожная конфигурация. Трансформаторам для подключения к сети могут требоваться тщательно согласованные уровни изоляции и диапазоны регулирования. Промышленным объектам может потребоваться устойчивость к гармоникам, частым изменениям нагрузки или высоким пусковым токам. Проекты солнечной, ветровой, аккумуляторной энергетики и инфраструктуры центров обработки данных могут предусматривать компактные компоновки, сложные условия окружающей среды и жесткие графики ввода в эксплуатацию.

Компетентный производитель должен иметь инженеров, способных объяснять конструктивные решения понятным языком с учетом конкретного проекта. Они должны быть способны предоставлять чертежи общего вида, паспортные данные, расчеты потерь, значения сопротивления, схемы защиты и мониторинга, компоновки выводов, нагрузки на фундамент, транспортные габариты и перечни комплектующих без опоры на расплывчатые заверения.

Для применений, где преобразование напряжения, коммутация, защита и распределение низкого напряжения должны работать совместно в ограниченном пространстве, интегрированное решение может снизить риск на стыках интерфейсов. Например, правильно специфицированная компактная подстанция европейского типа может объединить эти функции в согласованном корпусе. Даже в этом случае покупателям следует оценивать способность производителя трансформаторов управлять внутренними зазорами, номиналами отсеков, кабельными интерфейсами, заземлением, координацией защиты и ремонтопригодностью, а не только габаритами корпуса.

Референции полезны только тогда, когда они сопоставимы

Проектные референции ценны, однако один лишь длинный список референций не доказывает пригодность. Запрашивайте опыт, сходный с вашим проектом по классу напряжения, диапазону мощности, типу охлаждения, окружающей среде, сектору конечного использования и применимому стандарту. Производитель должен быть способен описать объем поставки, примерный период ввода в эксплуатацию и тип условий эксплуатации, соблюдая при этом конфиденциальность клиентов.

Обратите внимание на преемственность. Производила ли компания аналогичное оборудование в последнее время? Сохраняет ли она инженерный и производственный персонал, отвечающий за данную линейку продукции? Может ли она предоставить доказательства долгосрочной эксплуатационной поддержки, координации запасных частей или устранения неисправностей на месте? Эти вопросы особенно важны для проектов, где заменяющее оборудование невозможно быстро получить.

Оценивайте контроль поставки так же тщательно, как электрическую конструкцию

Проекты по трансформаторам часто теряют время на стыках процессов: утверждение чертежей, сроки поставки компонентов, график FAT, экспортная упаковка, транспортные разрешения, хранение на площадке и готовность к вводу в эксплуатацию. Надежный поставщик должен предлагать реалистичный график производства с четкими контрольными этапами вместо одной оптимистичной даты поставки.

Проверьте план закупок производителя для компонентов с длительным сроком поставки, таких как переключатели ответвлений, вводы, радиаторы, шкафы управления и защитные устройства. Подтвердите, кто отвечает за проектирование транспортировки, мониторинг ударных воздействий при необходимости, организацию поставки масла, консервацию во время хранения и инструкции по подъему. Для крупных агрегатов транспортные ограничения могут с самого начала влиять на размеры бака, демонтаж комплектующих, обращение с маслом и планирование сборки на площадке.

Документация должна поступать в последовательности, поддерживающей проект, а не после прибытия оборудования на площадку. Типовые поставляемые документы могут включать утвержденные чертежи, технические листы, планы качества, записи инспекций, отчеты FAT, упаковочные листы, руководства, схемы соединений, рекомендуемые запасные части и руководство по вводу в эксплуатацию. Уточните требуемый язык, формат, процесс пересмотра и даты предоставления.

Возможности послепродажного обслуживания являются частью квалификации производителя

Трансформатор может эксплуатироваться десятилетиями, тогда как первоначальная проектная команда меняется несколько раз. Поэтому модель поддержки поставщика заслуживает места в оценочной карте. Спросите, доступна ли техническая помощь при монтаже, заливке масла, испытаниях, подаче напряжения, расследовании неисправностей и идентификации запасных частей. Поймите каналы реагирования и процедуры эскалации, особенно для удаленных площадок или критически важных объектов.

Формулировки гарантии должны быть конкретными. В них должны быть определены гарантийный период, то, что считается дефектом, требуемые условия эксплуатации, порядок уведомления, обязанности по ремонту и порядок рассмотрения претензий, связанных с транспортировкой или монтажом. Общее гарантийное заявление без практических процедур может быть сложно использовать, когда время ограничено и объект ожидает подачи напряжения.

Оценочная карта закупок помогает сохранять сбалансированность решений

Самая низкая цена закупки может быть привлекательной, особенно при ограниченном капитальном бюджете. Однако модель оценки, придающая вес только коммерческим условиям, может скрывать серьезные риски жизненного цикла. Более сбалансированная оценочная карта может включать техническое соответствие, доказательства системы качества, возможности заводских процессов, испытательные мощности, сопоставимые референции, планирование поставки, качество документации, сервисную поддержку и общую оценочную стоимость.

Также разумно отделять «обязательные» требования от оцениваемых предпочтений. Производитель, который не может обеспечить критически важный уровень изоляции, требуемое испытание, утвержденный стандарт или ограничение по поставке, не должен оставаться конкурентоспособным только потому, что его коммерческая оценка высока. Это защищает процесс закупок от предотвратимых компромиссов в дальнейшем.

Выбор производителя, способного отвечать за оборудование

Наилучшим образом квалифицированный поставщик редко бывает тем, у кого самая безупречная презентация. Это тот, кто ясно отвечает на технические вопросы, заранее выявляет допущения, открывает свои процессы для проверки и предоставляет доказательства, которые можно проверить. Такое сочетание дает покупателям уверенность не только в самом трансформаторе, но и в последующих рабочих отношениях.

Jinshida Electric Power Technology Co., Ltd. подходит к проектам передачи и распределения электроэнергии с этой долгосрочной перспективой: сочетая инженерную поддержку, контролируемые производственные процессы и строгое управление качеством для надежных энергетических применений. Для покупателей, оценивающих производителя высоковольтных трансформаторов, наиболее продуктивным следующим шагом является выпуск четкой технической спецификации, запрос документированного ответа о соответствии и использование процесса квалификации для подтверждения того, что каждое критически важное требование может быть выполнено на практике.
