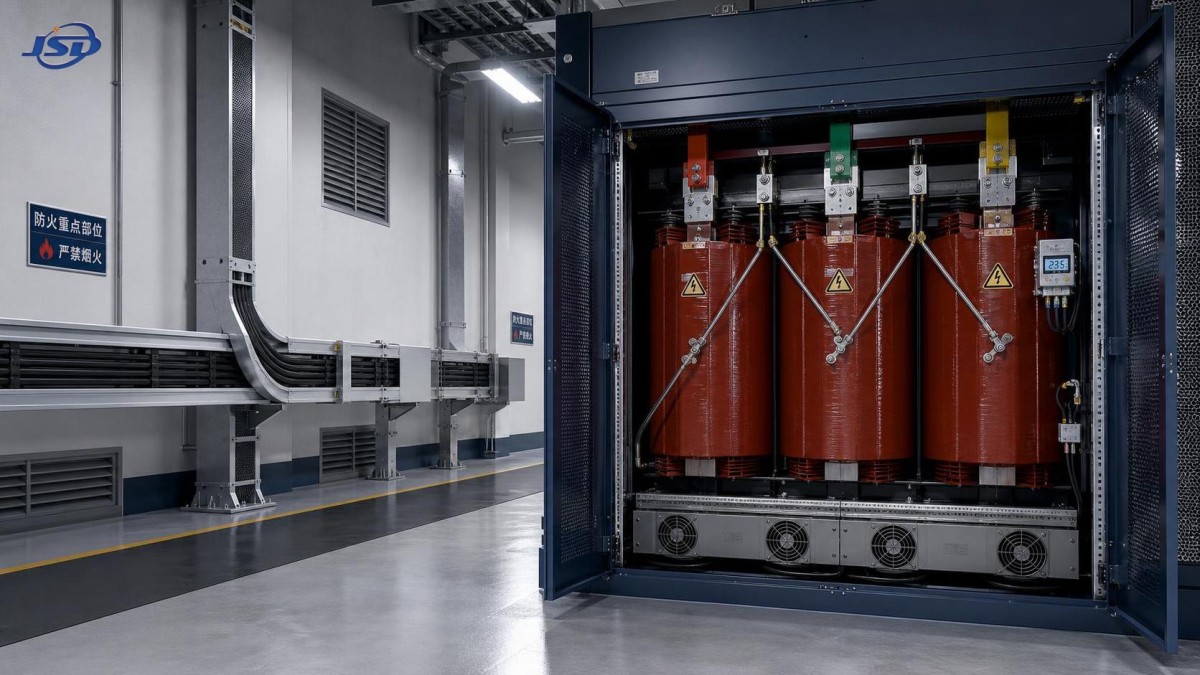

Transformador de resina moldada ou transformador a seco ventilado para locais críticos em termos de incêndio?

Para locais sensíveis a incêndios, a questão raramente é apenas “Qual transformador é mais seguro?”. Os avaliadores técnicos geralmente equilibram várias pressões ao mesmo tempo: uma estratégia rigorosa de proteção contra incêndios, espaço limitado na sala técnica, requisitos de carga contínua, exposição ambiental, expectativas das seguradoras e a realidade prática da manutenção dos equipamentos após a entrega. Nesse contexto, um transformador de resina fundida é frequentemente a opção preferida entre os transformadores a seco — mas não deve ser selecionado simplesmente por ostentar o rótulo “seco”.

A decisão relevante é entre projetos de transformadores, sistemas de isolamento e disposições de instalação. Uma unidade de resina fundida pode oferecer um sólido perfil de risco para uma subestação interna sob um edifício ocupado, enquanto outro projeto de transformador a seco pode ser adequado em uma sala técnica limpa e bem ventilada. Em alguns projetos, um transformador imerso em óleo continua sendo tecnicamente e economicamente sensato, desde que a instalação inclua separação, contenção e proteção contra incêndios adequadas.

Este guia de avaliação concentra-se em como fazer essa distinção com rigor suficiente para embasar uma revisão de projeto, uma decisão de compra ou uma avaliação de segurança.

Comece pelo cenário de incêndio, não pelo catálogo de transformadores

“Sensível a incêndios” pode significar coisas muito diferentes de um projeto para outro. Uma sala de transformadores dentro de um hospital, estação de metrô, data center, empreendimento residencial de grande altura, túnel ou instalação de processamento químico apresenta um quadro de risco diferente de uma subestação industrial externa. A questão crítica não é apenas se a ignição é possível, mas o que acontece se ocorrer uma falha elétrica, incêndio externo ou evento térmico.

Os avaliadores técnicos devem definir os cenários críveis desde o início:

• Um incêndio na sala do transformador poderia afetar rotas de evacuação ou espaços ocupados?
• O transformador está localizado próximo a operações críticas que não podem tolerar uma interrupção prolongada?
• Fumaça, produtos corrosivos de combustão ou líquido em chamas criariam um perigo secundário?
• Os bombeiros conseguem acessar a instalação, isolá-la e ventilar a sala com segurança?
• O código de construção exige uma classificação específica de resistência ao fogo, uma abordagem de compartimentação ou um sistema de detecção?

Essas perguntas alteram a ponderação de cada critério de seleção. Um transformador com excelente desempenho elétrico ainda pode ser a escolha errada se sua instalação exigir uma câmara com classificação de resistência ao fogo que o layout do edifício não possa acomodar. Por outro lado, uma solução a seco de maior custo pode reduzir a complexidade das obras civis, da contenção de óleo, da separação contra incêndios e da gestão contínua de riscos.

O que diferencia um transformador de resina fundida?

Um transformador de resina fundida utiliza enrolamentos encapsulados em resina epóxi, normalmente sob vácuo, para criar um sistema de isolamento sólido ao redor dos condutores. Esse projeto difere dos transformadores a seco ventilados, cujos enrolamentos geralmente ficam expostos ao ar e dependem mais da limpeza e do fluxo de ar ao redor para o resfriamento e o desempenho do isolamento.

A construção com enrolamentos encapsulados confere aos equipamentos de resina fundida várias características importantes em ambientes sensíveis a incêndios. Não há óleo isolante que possa vazar, queimar ou migrar para sistemas de drenagem. O isolamento sólido também é comparativamente resistente à umidade, ao acúmulo de poeira e a muitos contaminantes industriais. Para subestações internas, isso pode ser uma vantagem importante quando um transformador com líquido isolante introduziria obrigações adicionais de incêndio e contenção.

No entanto, “resina fundida” não é uma resposta universal para todas as questões de incêndio. O próprio sistema de resina deve ser avaliado conforme as normas pertinentes, classificações de comportamento ao fogo e documentação do fabricante. O desempenho em caso de incêndio depende da formulação do isolamento, do projeto dos enrolamentos, do invólucro, da sala de instalação, do sistema de cabos, dos dispositivos de proteção e da estratégia de incêndio de toda a instalação. Tratar o transformador como um componente isolado é um erro comum e dispendioso.

Resina fundida versus outros transformadores a seco: a comparação prática

Tanto os transformadores de resina fundida quanto os transformadores a seco ventilados evitam o uso de óleo mineral, tornando ambos atraentes quando a carga de combustível líquido é uma preocupação central. Ainda assim, seu comportamento operacional pode ser bastante diferente.

Em um edifício comercial limpo, qualquer um dos projetos pode atender à função elétrica básica. Em uma instalação de tratamento de águas residuais, instalação costeira, edifício auxiliar de mina ou local industrial com poeira e condensação intermitente, o transformador de resina fundida frequentemente justifica seu custo por meio de maior proteção dos enrolamentos e comportamento mais estável ao longo do ciclo de vida. Ainda assim, a seleção do invólucro, o projeto da ventilação e a inspeção periódica permanecem essenciais. O encapsulamento não elimina os efeitos da alta temperatura ambiente, de trajetos de ar obstruídos, de terminações frouxas ou de instalação inadequada de cabos.

Quando o equipamento imerso em óleo deve permanecer na comparação

Ser sensível a incêndios não significa automaticamente que transformadores imersos em óleo sejam proibidos. Seu desempenho térmico, compacidade para determinadas potências nominais, características de eficiência e práticas de serviço consolidadas podem torná-los adequados para subestações externas ou salas de transformadores dedicadas. A decisão se torna mais complexa quando barreiras contra incêndio, bacias de retenção de óleo, distâncias de separação, detecção de incêndio, sistemas de supressão e controles de drenagem podem ser projetados adequadamente.

Para projetos que dispõem de espaço externo suficiente ou de um edifício de subestação segregado, umTransformador de Distribuição de Energia Imerso em Óleo 15kV/0.4kV pode ser avaliado como parte do esquema de distribuição mais amplo. O essencial é avaliá-lo como uma escolha em nível de sistema, em vez de comparar apenas os dados de placa. Se a localização do transformador externamente o remove do envelope do edifício ocupado, o panorama geral de riscos e custos de construção pode diferir significativamente de uma instalação interna.

Quando uma unidade preenchida com óleo é considerada próxima a uma área sensível a incêndios, os avaliadores devem verificar o tipo de líquido isolante, as disposições de contenção, o direcionamento da drenagem, a separação contra incêndio, as condições de acesso e as consequências de um vazamento tanto em condições normais quanto de emergência. Um baixo preço de compra do transformador pode ser superado por requisitos substanciais de construção, obras civis e sistemas de proteção.

Três especificações que frequentemente decidem o resultado

1. Classe ambiental e regime climático

Uma especificação técnica deve indicar o ambiente real de instalação, em vez de apenas dizer “interno”. Há condensação durante paradas sazonais? A poeira da construção permanecerá após o comissionamento? Existem gases corrosivos, ar carregado de sal, fibras têxteis ou partículas condutivas? Qual é a temperatura ambiente mínima e máxima esperada?

Os transformadores de resina fundida são frequentemente selecionados porque seus enrolamentos encapsulados proporcionam uma margem contra umidade e contaminação. Contudo, os avaliadores ainda devem confirmar as classificações ambientais, climáticas e de comportamento ao fogo exigidas pelas normas aplicáveis ao projeto. Essas classificações precisam corresponder às condições do local, e não apenas representar uma opção premium genérica.

2. Projeto térmico sob o perfil de carga real

Muitas seleções de transformadores falham silenciosamente nesta etapa. A potência nominal em kVA pode parecer adequada, mas a unidade apresenta temperaturas elevadas porque a sala opera mais quente do que o previsto, a ventilação é inadequada, os harmônicos aumentam as perdas ou a carga permanece próxima ao pico por longos períodos. Em locais sensíveis a incêndios, o excesso de temperatura é mais do que uma preocupação de eficiência; ele aumenta o estresse do isolamento e pode levar a desligamentos indevidos, redução da vida útil ou eventos de alarme evitáveis.

Analise a curva de carga, os períodos de sobrecarga esperados, o espectro harmônico, a altitude, a temperatura ambiente e o método de resfriamento. Se for proposto resfriamento por ar forçado, avalie a consequência operacional da falha do ventilador. O projeto deve identificar se o transformador pode suportar com segurança a carga essencial necessária sob resfriamento natural e como o monitoramento de temperatura iniciará alarmes, alívio de carga ou transferência para reserva.

3. Integração da sala e ventilação

Um transformador de resina fundida pode ser mais seguro do que uma alternativa com líquido isolante em muitos edifícios, mas ainda libera calor. Uma ventilação mal projetada pode transformar uma escolha de equipamento adequada em um problema operacional crônico. As entradas e saídas de ar precisam ter um trajeto desobstruído; a recirculação deve ser evitada; filtros e venezianas devem permitir manutenção; e o tratamento acústico não deve obstruir o fluxo de ar de resfriamento.

Não presuma que um invólucro de transformador resolve problemas de segurança no nível da sala. A classificação do invólucro deve ser selecionada considerando a dissipação de calor, o acesso, a proteção contra contato acidental, a entrada de poeira e os regulamentos locais. Em subestações confinadas, uma revisão coordenada entre as disciplinas elétrica, mecânica, de incêndio, civil e arquitetônica costuma ser mais valiosa do que outra rodada de comparações de catálogos.

Proteção e monitoramento fazem parte do controle do risco de incêndio

A construção do transformador influencia o comportamento em caso de incêndio, mas a detecção e o isolamento de falhas determinam a rapidez com que um evento anormal é contido. Um esquema de proteção bem elaborado deve abordar falhas internas, sobrecarga, curto-circuito, falha à terra, sobretemperatura e falha de ventilação, quando aplicável. O nível de falha disponível e o dispositivo de manobra a montante devem ser coordenados com a impedância do transformador e com toda a rede de distribuição.

Para instalações críticas, sensores de temperatura dos enrolamentos e relés de temperatura podem fornecer sinais escalonados de alarme e desligamento. Seu valor está na forma como são utilizados: um alarme que não está conectado a um sistema de gerenciamento predial, plataforma de monitoramento remoto ou procedimento operacional oferece proteção prática limitada. Da mesma forma, a lógica de desligamento deve ser cuidadosamente projetada para proteger o transformador sem causar perda desnecessária de serviços críticos.

Considere também os cabos. Cabos resistentes ao fogo, práticas corretas de terminação, placas de prensa-cabos adequadas, roteamento segregado e vedação controlada de penetrações podem contribuir tanto para o desempenho de resistência ao fogo da instalação quanto o próprio tipo de transformador.

Um caminho de decisão para avaliadores técnicos

Em vez de perguntar se a resina fundida é “melhor” do que o tipo seco, utilize uma sequência que revele as verdadeiras prioridades do projeto:

1. Mapeie as consequências da falha. Identifique pessoas, rotas de fuga, serviços essenciais, equipamentos adjacentes e receptores ambientais.
2. Defina o envelope de instalação. Confirme a localização interna ou externa, o volume da sala, o acesso, a ventilação, a umidade, a contaminação e os limites acústicos.
3. Estabeleça uma função elétrica mensurável. Inclua tensão, potência nominal, grupo vetorial, impedância, perdas, perfil de carga, harmônicos, nível de falha e capacidade futura.
4. Revise a estratégia de incêndio com a equipe do edifício. Estabeleça a compartimentação, a detecção, a supressão quando necessária, o gerenciamento de fumaça e o isolamento de emergência.
5. Compare as implicações do ciclo de vida. Inclua limpeza, inspeções, peças de reposição, janelas de parada, monitoramento e o custo das obras civis e de proteção associadas.
6. Solicite evidências, não alegações genéricas. Peça aos fornecedores documentação de ensaios aplicável, detalhes do sistema de isolamento, informações sobre elevação de temperatura, limitações de instalação e orientações de manutenção.

Essa abordagem evita uma armadilha conhecida: especificar um transformador premium enquanto as condições de maior risco — ventilação deficiente, crescimento incerto da carga, poeira não controlada ou coordenação de proteção inadequada — permanecem sem solução.

Suposições comuns que merecem ser questionadas

“O tipo seco não requer manutenção.” Nenhum transformador dispensa manutenção. As unidades a seco ainda exigem inspeção das conexões, trajetos de resfriamento, ventiladores, dispositivos de temperatura, aterramento, condição do invólucro e sinais de contaminação ou superaquecimento.

“A resina fundida é sempre a opção mais segura.” Muitas vezes é uma escolha sólida para aplicações internas e sensíveis a incêndios, mas a segurança depende de toda a instalação. Uma sala de transformador de resina fundida mal ventilada ainda pode criar sérios riscos operacionais e térmicos.

“A maior potência nominal oferece a melhor margem.” O sobredimensionamento pode reduzir a carga normal, mas também pode elevar o custo de aquisição, aumentar as perdas em vazio, complicar a coordenação de falhas e criar restrições de espaço evitáveis. Dimensione para o ciclo de trabalho verificado e para um crescimento futuro crível.

“A aprovação em normas encerra a discussão.” A conformidade é essencial, mas não substitui o julgamento de engenharia. A estratégia de incêndio específica do local, as condições ambientais, os requisitos da concessionária e a resiliência operacional ainda precisam ser tratados.

A conclusão equilibrada

Para muitos locais sensíveis a incêndios, um transformador de resina fundida oferece uma combinação convincente de ausência de isolamento líquido, enrolamentos protegidos e adequação a ambientes de distribuição internos. É particularmente atraente quando os transformadores devem ficar próximos a áreas ocupadas, onde a umidade ou poeira pode comprometer projetos de enrolamentos abertos, ou onde evitar a contenção de óleo simplifica a solução do edifício.

No entanto, a melhor seleção nunca é feita apenas pelo tipo de transformador. A recomendação final deve conectar as consequências de incêndio, a classe ambiental, a função térmica, a ventilação da sala, a coordenação da proteção, o acesso para manutenção e a manutenção ao longo do ciclo de vida. Quando esses elementos são avaliados em conjunto, as equipes técnicas podem escolher uma configuração de transformador que favoreça tanto a operação segura quanto a distribuição confiável de energia — sem depender de suposições que só se tornam visíveis após o comissionamento.

A Jinshida Electric Power Technology Co., Ltd. apoia projetos de transmissão e distribuição com ênfase em engenharia prática, controle consistente de fabricação e soluções de equipamentos alinhadas às condições operacionais reais. Para os avaliadores, a discussão mais produtiva com o fornecedor começa pelo perfil de risco e pelos requisitos de desempenho do local, avançando então de forma contínua para um projeto de transformador que se adapte a toda a instalação.
