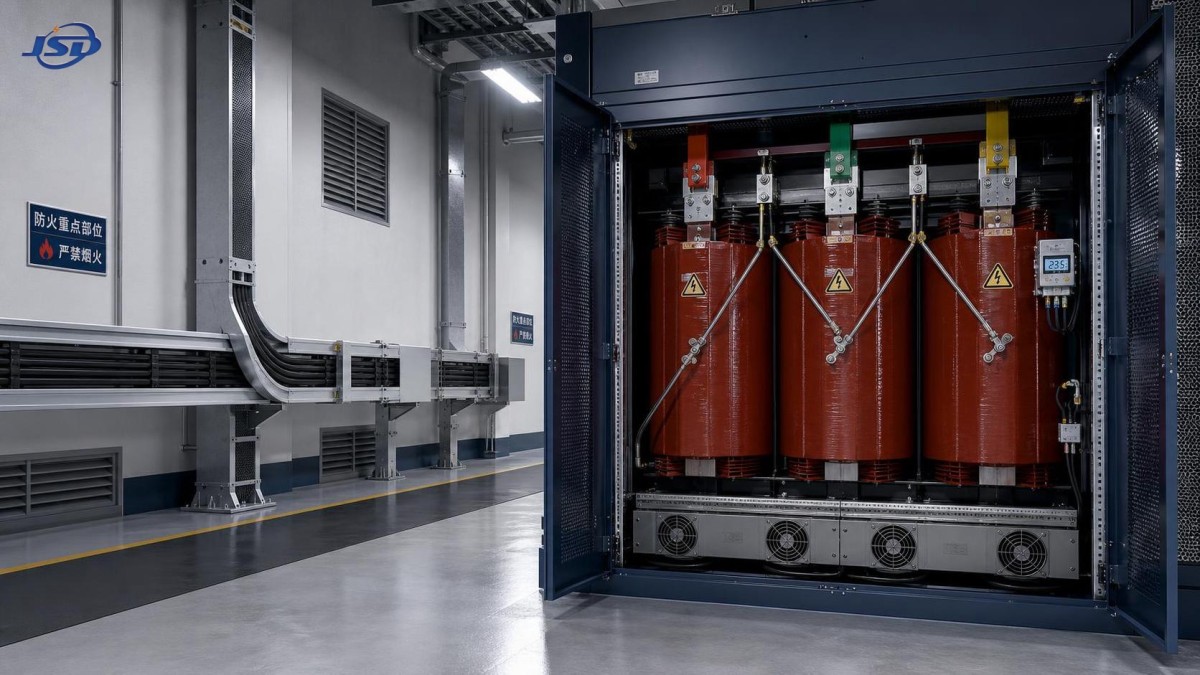

محول راتنجي مصبوب أم محول جاف للمواقع الحساسة للحرائق؟

بالنسبة للمواقع الحساسة للحرائق، نادرًا ما يقتصر السؤال على: «أي محول أكثر أمانًا؟» فعادةً ما يوازن المقيمون الفنيون بين عدة ضغوط في آن واحد: استراتيجية صارمة للوقاية من الحرائق، ومساحة محدودة لغرفة المعدات، ومتطلبات الأحمال المستمرة، والتعرض البيئي، وتوقعات شركات التأمين، والواقع العملي لصيانة المعدات بعد التسليم. في هذا السياق، غالبًا ما يكون محول الراتنج المصبوب هو الخيار المفضل من المحولات الجافة، ولكن لا ينبغي اختياره لمجرد أنه يحمل وصف «جاف».

القرار الجوهري يكون بين تصميمات المحولات وأنظمة العزل وترتيبات التركيب. فقد يوفر جهاز الراتنج المصبوب مستوى قويًا من تقليل المخاطر لمحطة فرعية داخلية تقع أسفل مبنى مأهول، بينما قد يكون تصميم آخر من المحولات الجافة مناسبًا لغرفة فنية نظيفة وجيدة التهوية. وفي بعض المشاريع، يظل المحول المملوء بالزيت خيارًا منطقيًا من الناحيتين الفنية والاقتصادية، شريطة أن يتضمن التركيب الفصل والاحتواء والحماية من الحرائق بالشكل المناسب.

يركز هذا الدليل التقييمي على كيفية التمييز بين هذه الخيارات بالقدر الكافي من الدقة لدعم مراجعة التصميم أو قرار الشراء أو تقييم السلامة.

ابدأ بسيناريو الحريق، وليس بكتالوج المحولات

يمكن أن يعني مصطلح «حساس للحرائق» أشياء مختلفة جدًا من مشروع إلى آخر. فغرفة المحولات داخل مستشفى أو محطة مترو أو مركز بيانات أو مشروع سكني شاهق أو نفق أو منشأة لمعالجة المواد الكيميائية تعرض صورة مخاطر مختلفة عن محطة فرعية صناعية خارجية. والسؤال الحاسم ليس فقط ما إذا كان الاشتعال ممكنًا؛ بل ماذا يحدث إذا وقع عطل كهربائي أو حريق خارجي أو حدث حراري.

ينبغي للمقيمين الفنيين تحديد السيناريوهات المحتملة في وقت مبكر:

• هل يمكن أن يؤثر حريق في غرفة المحولات على مسارات الإخلاء أو الأماكن المأهولة؟
• هل يقع المحول بالقرب من عمليات حيوية لا يمكنها تحمل توقف طويل؟
• هل سيؤدي الدخان أو نواتج الاحتراق المسببة للتآكل أو السائل المحترق إلى خطر ثانوي؟
• هل يمكن لرجال الإطفاء الوصول إلى التركيب وعزله وتهوية الغرفة بأمان؟
• هل يتطلب كود البناء تصنيفًا معينًا لمقاومة الحريق أو نهجًا لتقسيم الحواجز أو نظام كشف؟

تغير هذه الأسئلة وزن كل معيار من معايير الاختيار. فقد يظل المحول ذو الأداء الكهربائي الممتاز خيارًا غير مناسب إذا كان تركيبه يتطلب غرفة محولات مقاومة للحريق لا يمكن لمخطط المبنى استيعابها. وعلى العكس، قد يقلل حل المحولات الجافة الأعلى تكلفة من تعقيد الأعمال المدنية واحتواء الزيت والفصل ضد الحرائق وإدارة المخاطر المستمرة.

ما الذي يميز محول الراتنج المصبوب؟

يستخدم محول الراتنج المصبوب ملفات مغلفة براتنج الإيبوكسي، عادةً تحت التفريغ، لإنشاء نظام عزل صلب حول الموصلات. ويختلف هذا التصميم عن المحولات الجافة المهواة، التي تكون ملفاتها مكشوفة للهواء عمومًا وتعتمد بدرجة أكبر على نظافة البيئة المحيطة وتدفق الهواء من أجل التبريد وأداء العزل.

يمنح هيكل الملفات المغلفة معدات الراتنج المصبوب عدة خصائص مهمة في البيئات الحساسة للحرائق. فلا يوجد زيت عازل يمكن أن يتسرب أو يحترق أو ينتقل إلى أنظمة الصرف. كما أن العزل الصلب مقاوم نسبيًا للرطوبة وتراكم الغبار والعديد من الملوثات الصناعية. وبالنسبة للمحطات الفرعية الداخلية، يمكن أن تكون هذه ميزة مهمة حيث يفرض المحول المملوء بالسائل التزامات إضافية للحريق والاحتواء.

ومع ذلك، فإن «الصب بالراتنج» ليس جوابًا شاملًا لكل تساؤلات الحريق. إذ يجب تقييم نظام الراتنج نفسه وفقًا للمعايير ذات الصلة وتصنيفات سلوك الحريق ووثائق الشركة المصنعة. ويعتمد الأداء في الحريق على تركيبة العزل وتصميم الملفات والحاوية وغرفة التركيب ونظام الكابلات وأجهزة الحماية واستراتيجية الحريق للمنشأة بأكملها. ومن الأخطاء الشائعة والمكلفة التعامل مع المحول باعتباره مكونًا معزولًا.

الراتنج المصبوب مقابل المحولات الجافة الأخرى: المقارنة العملية

يتجنب كل من محولات الراتنج المصبوب والمحولات الجافة المهواة استخدام الزيت المعدني، مما يجعلهما خيارين جذابين عندما يكون حمل الوقود السائل مصدر قلق أساسيًا. ومع ذلك، قد يختلف سلوكهما التشغيلي اختلافًا كبيرًا.

في مبنى تجاري نظيف، قد يفي أي من التصميمين بالواجب الكهربائي الأساسي. أما في منشأة لمياه الصرف الصحي أو تركيب ساحلي أو مبنى مساعد لمنجم أو موقع صناعي به غبار وتكاثف متقطع، فغالبًا ما يبرر محول الراتنج المصبوب تكلفته من خلال حماية أكبر للملفات وسلوك أكثر استقرارًا طوال دورة الحياة. ومع ذلك، يظل اختيار الحاوية وتصميم التهوية والفحص الدوري أمرًا أساسيًا. فالتغليف لا يلغي آثار ارتفاع درجة الحرارة المحيطة أو مسارات الهواء المسدودة أو نقاط التوصيل المرتخية أو التركيب السيئ للكابلات.

متى ينبغي أن تظل المعدات المغمورة بالزيت ضمن المقارنة

كون الموقع حساسًا للحرائق لا يعني تلقائيًا حظر المحولات المغمورة بالزيت. فقد يجعل أداؤها الحراري واكتنازها عند بعض التصنيفات وخصائص كفاءتها وممارسات خدمتها الراسخة منذ فترة طويلة منها خيارًا مناسبًا للمحطات الفرعية الخارجية أو غرف المحولات المخصصة. ويصبح القرار أكثر دقة عندما يمكن تصميم حواجز الحريق وحفر احتجاز الزيت ومسافات الفصل وأنظمة كشف الحريق وترتيبات الإخماد وضوابط الصرف بصورة مناسبة.

بالنسبة للمشاريع التي لديها مساحة خارجية كافية أو مبنى محطة فرعية منفصل، يمكن تقييم محول توزيع قدرة مغمور بالزيت 15kV/0.4kV كجزء من مخطط التوزيع الأوسع. ويتمثل الأساس في تقييمه كخيار على مستوى النظام بدلًا من مقارنة بيانات لوحة المواصفات وحدها. فإذا أدى وضع المحول خارج المبنى إلى إبعاده عن غلاف المبنى المأهول، فقد تختلف بصورة ملحوظة صورة المخاطر الإجمالية وتكلفة الإنشاء عن التركيب الداخلي.

عند النظر في جهاز مملوء بالزيت بالقرب من منطقة حساسة للحرائق، ينبغي للمقيمين التحقق من نوع السائل العازل وأحكام الاحتواء ومسار الصرف والفصل ضد الحرائق وترتيبات الوصول وعواقب التسرب في الظروف العادية وحالات الطوارئ. فقد تفوق متطلبات المبنى والأعمال المدنية وأنظمة الحماية الكبيرة انخفاض سعر شراء المحول.

ثلاث مواصفات غالبًا ما تحسم النتيجة

1. الفئة البيئية والواجب المناخي

ينبغي أن توضح المواصفة الفنية بيئة التركيب الفعلية بدلًا من الاكتفاء بعبارة «داخلي». هل يوجد تكاثف أثناء فترات التوقف الموسمية؟ هل سيبقى غبار الإنشاءات بعد التشغيل؟ هل توجد غازات مسببة للتآكل أو هواء محمل بالأملاح أو ألياف نسيجية أو جسيمات موصلة؟ ما هي درجتا الحرارة المحيطة الدنيا والقصوى المتوقعتان؟

يتم اختيار محولات الراتنج المصبوب كثيرًا لأن ملفاتها المغلفة توفر هامشًا لمواجهة الرطوبة والتلوث. لكن ينبغي للمقيمين مع ذلك تأكيد التصنيفات البيئية والمناخية وسلوك الحريق المطلوبة وفقًا للمعايير السارية على المشروع. ويجب أن تتوافق هذه التصنيفات مع ظروف الموقع، لا أن تمثل مجرد خيار عام مرتفع المستوى.

2. التصميم الحراري وفقًا لملف الحمل الفعلي

تفشل اختيارات كثيرة للمحولات بهدوء في هذه المرحلة. فقد تبدو قيمة kVA المقننة كافية، لكن الوحدة تتعرض لدرجات حرارة مرتفعة لأن الغرفة أكثر حرارة مما افترض، أو لأن التهوية غير كافية، أو لأن التوافقيات تزيد الفواقد، أو لأن الحمل يظل قريبًا من الذروة لفترات طويلة. وفي المواقع الحساسة للحرائق، لا تمثل الحرارة الزائدة مجرد مسألة كفاءة؛ بل تزيد إجهاد العزل وقد تؤدي إلى عمليات فصل غير مبررة أو تقليل عمر الخدمة أو أحداث إنذار يمكن تجنبها.

راجع منحنى الحمل وفترات التحميل الزائد المتوقعة وطيف التوافقيات والارتفاع ودرجة الحرارة المحيطة وطريقة التبريد. وإذا اقتُرح تبريد بالهواء القسري، فقيّم العواقب التشغيلية لتعطل المروحة. وينبغي أن يحدد التصميم ما إذا كان المحول يستطيع حمل الحمل الأساسي المطلوب بأمان تحت التبريد الطبيعي، وكيف ستؤدي مراقبة درجة الحرارة إلى بدء الإنذارات أو تخفيف الحمل أو التحويل إلى مصدر احتياطي.

3. تكامل الغرفة والتهوية

قد يكون محول الراتنج المصبوب أكثر أمانًا من البديل المملوء بالسائل في العديد من المباني، لكنه يطلق حرارة مع ذلك. ويمكن للتهوية سيئة التصميم أن تحول اختيارًا سليمًا للمعدات إلى مشكلة تشغيلية مزمنة. ويجب أن تكون لمسارات دخول وخروج الهواء مسارات واضحة؛ وينبغي تجنب إعادة تدوير الهواء؛ ويجب أن تكون المرشحات وشفرات التهوية قابلة للصيانة؛ وألا تعيق المعالجة الصوتية تدفق هواء التبريد.

لا تفترض أن حاوية المحول تحل مسائل السلامة على مستوى الغرفة. يجب اختيار تصنيف الحاوية مع مراعاة تبديد الحرارة والوصول والحماية من التلامس العرضي ودخول الغبار واللوائح المحلية. وفي المحطات الفرعية الضيقة، غالبًا ما تكون المراجعة المنسقة بين التخصصات الكهربائية والميكانيكية ومكافحة الحرائق والمدنية والمعمارية أكثر قيمة من جولة أخرى من مقارنات الكتالوجات.

الحماية والمراقبة جزء من التحكم في مخاطر الحريق

يؤثر تركيب المحول في سلوك الحريق، لكن اكتشاف الأعطال وعزلها يحددان مدى سرعة احتواء الحدث غير الطبيعي. ينبغي أن يعالج نظام الحماية المدروس جيدًا الأعطال الداخلية والحمل الزائد والقصر الكهربائي والعطل الأرضي وارتفاع درجة الحرارة وتعطل التهوية عند الاقتضاء. ويجب تنسيق مستوى العطل المتاح وجهاز الفصل العلوي مع ممانعة المحول وشبكة التوزيع الكلية.

بالنسبة للمنشآت الحيوية، يمكن لحساسات درجة حرارة الملفات ومرحلات الحرارة توفير إشارات إنذار وفصل متدرجة. وتكمن قيمتها في كيفية استخدامها: فالإنذار غير المتصل بنظام إدارة المبنى أو منصة المراقبة عن بُعد أو إجراء تشغيلي يوفر حماية عملية محدودة. وبالمثل، ينبغي هندسة منطق الفصل بعناية لحماية المحول دون التسبب في فقدان غير ضروري للخدمات الحيوية.

ضع الكابلات في الاعتبار أيضًا. فقد تساهم الكابلات المقاومة للحريق وممارسات الإنهاء الصحيحة وألواح مداخل الكابلات المناسبة والمسارات المنفصلة وإحكام إغلاق الاختراقات الخاضع للرقابة في أداء الحريق للتركيب بقدر مساهمة نوع المحول نفسه.

مسار قرار للمقيمين الفنيين

بدلًا من السؤال عما إذا كان الراتنج المصبوب «أفضل» من النوع الجاف، استخدم تسلسلًا يكشف أولويات المشروع الحقيقية:

1. حدد عواقب الفشل. حدد الأشخاص ومسارات الهروب والخدمات الأساسية والمعدات المجاورة والمستقبلات البيئية.
2. حدد نطاق التركيب. أكد الموقع الداخلي أو الخارجي وحجم الغرفة والوصول والتهوية والرطوبة والتلوث والحدود الصوتية.
3. ضع واجبًا كهربائيًا قابلًا للقياس. أدرج الجهد والتصنيف ومجموعة المتجهات والممانعة والفواقد وملف الحمل والتوافقيات ومستوى العطل والسعة المستقبلية.
4. راجع استراتيجية الحريق مع فريق المبنى. حدد التقسيم إلى حجرات والكشف والإخماد عند الحاجة وإدارة الدخان والعزل في حالات الطوارئ.
5. قارن آثار دورة الحياة. أدرج التنظيف والفحوص وقطع الغيار ونوافذ التوقف والمراقبة وتكلفة الأعمال المدنية وأعمال الحماية المرتبطة.
6. اطلب أدلة، لا ادعاءات عامة. اطلب من الموردين وثائق الاختبار السارية وتفاصيل نظام العزل ومعلومات ارتفاع الحرارة وقيود التركيب وإرشادات الصيانة.

يتجنب هذا النهج فخًا مألوفًا: تحديد محول عالي المستوى مع ترك الظروف الأعلى خطرًا، مثل التهوية الضعيفة أو نمو الحمل غير المؤكد أو الغبار غير المنضبط أو تنسيق الحماية الضعيف، دون حل.

افتراضات شائعة تستحق التشكيك

«النوع الجاف يعني عدم الحاجة إلى صيانة». لا يوجد محول لا يحتاج إلى صيانة. فما زالت الوحدات الجافة تحتاج إلى فحص التوصيلات ومسارات التبريد والمراوح وأجهزة الحرارة والتأريض وحالة الحاوية وعلامات التلوث أو ارتفاع الحرارة.

«الراتنج المصبوب هو دائمًا الخيار الأكثر أمانًا». غالبًا ما يكون خيارًا قويًا للتطبيقات الداخلية الحساسة للحرائق، لكن السلامة تعتمد على التركيب بأكمله. فغرفة محولات راتنج مصبوب سيئة التهوية قد تظل سببًا لمخاطر تشغيلية وحرارية خطيرة.

«أعلى تصنيف يوفر أفضل هامش». يمكن أن يقلل التحجيم الزائد التحميل العادي، لكنه قد يرفع أيضًا تكلفة الشراء ويزيد فواقد اللاحمل ويعقد تنسيق الأعطال ويؤدي إلى قيود مساحة يمكن تجنبها. حدد الحجم وفق دورة العمل المتحقق منها والنمو المستقبلي المحتمل.

«اعتماد المعايير ينهي النقاش». الامتثال ضروري، لكنه لا يحل محل الحكم الهندسي. فما زال يلزم التعامل مع استراتيجية الحريق الخاصة بالموقع والظروف البيئية ومتطلبات المرافق والمرونة التشغيلية.

الخلاصة المتوازنة

بالنسبة للعديد من المواقع الحساسة للحرائق، يوفر محول الراتنج المصبوب مزيجًا مقنعًا من عدم وجود عزل سائل وملفات محمية وملاءمة لبيئات التوزيع الداخلية. وهو خيار جذاب بوجه خاص عندما يجب وضع المحولات بالقرب من المناطق المأهولة، أو عندما قد تتحدى الرطوبة أو الغبار تصميمات الملفات المفتوحة، أو عندما يؤدي تجنب احتواء الزيت إلى تبسيط حل المبنى.

ومع ذلك، لا يتم الاختيار الأمثل بناءً على نوع المحول وحده. ينبغي أن تربط التوصية النهائية بين عواقب الحريق والفئة البيئية والواجب الحراري وتهوية الغرفة وتنسيق الحماية والوصول للصيانة وصيانة دورة الحياة. وعندما تُقيَّم هذه العناصر معًا، تستطيع الفرق الفنية اختيار ترتيب للمحولات يدعم التشغيل الآمن وتوزيع الطاقة الموثوق، دون الاعتماد على افتراضات لا تظهر إلا بعد التشغيل.

تدعم Jinshida Electric Power Technology Co., Ltd. مشاريع النقل والتوزيع مع التركيز على الهندسة العملية والتحكم المتسق في التصنيع وحلول المعدات المتوافقة مع ظروف التشغيل الفعلية. وبالنسبة للمقيمين، تبدأ المناقشة الأكثر إنتاجية مع المورد بملف مخاطر الموقع ومتطلبات الأداء، ثم تتقدم بثبات نحو تصميم محول يلائم التركيب بالكامل.
