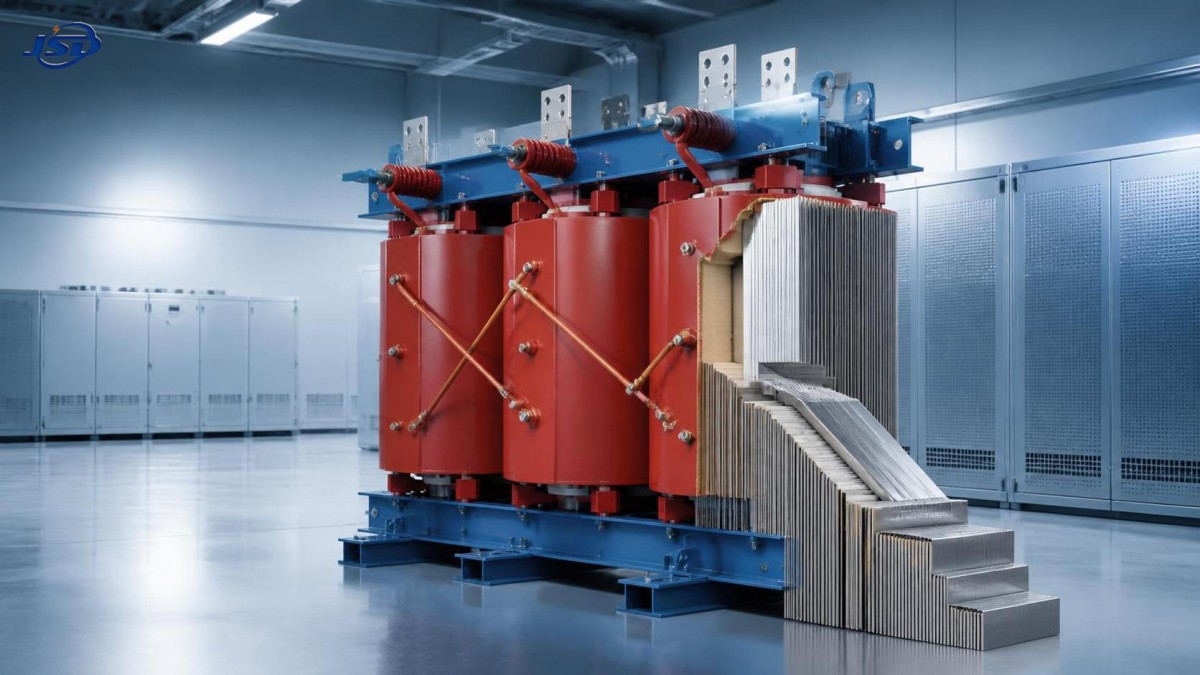

هل يمكن لمحول توزيع جاف خفض فاقد الطاقة في حالة عدم التحميل؟

هل يمكن لمحول توزيع جاف النوع أن يقلل بصورة ملموسة فاقد الطاقة في اللاحمل في أنظمة الطاقة الحديثة؟ تعتمد الإجابة بدرجة أقل على غياب زيت العزل وبدرجة أكبر على التصميم المغناطيسي للمحول: درجة فولاذ القلب، وهندسة القلب، وكثافة الفيض، وبنية الوصلات، وأداء الإثارة، ودقة التصنيع. يمكن للوحدة الجافة تحقيق فاقد منخفض في اللاحمل، لكنها ليست بطبيعتها أقل فقدًا من كل البدائل المغمورة بالزيت. يجب أن تكون المقارنة الصحيحة بين قيم الفاقد المُتحقق منها عند نفس القدرة المقننة، وفئة الجهد، والتردد، والممانعة، ومعيار الكفاءة المعمول به.

هذا التمييز مهم لأن فاقد اللاحمل موجود كلما كان المحول تحت التغذية، بما في ذلك أثناء الليل وعطلات نهاية الأسبوع وفترات الإنتاج المنخفض والمباني المشغولة جزئيًا. في المنشآت ذات ساعات التغذية الطويلة ومعاملات الحمل المتوسطة، قد يمثل فاقد القلب حصة مؤثرة من تكلفة الطاقة على مدى العمر التشغيلي. لذلك لا يقتصر السؤال على ما إذا كانت تقنية المحولات الجافة «موفرة للطاقة»، بل على ما إذا كانت فواقدها المغناطيسية المحددة مبررة بملف التشغيل ومتطلبات الموقع.

فاقد اللاحمل هو في الأساس مسألة تصميم القلب

فاقد اللاحمل، ويسمى أيضًا فاقد القلب أو فاقد الحديد، هو القدرة الفعالة المستهلكة عندما يكون الجانب الثانوي للمحول مفتوح الدائرة ويُطبق الجهد المقنن على الملف الابتدائي. ويتكون أساسًا من فاقد الهسترة وفاقد التيارات الدوامية في القلب المغناطيسي، مع مساهمات أقل من تأثيرات تيار الإثارة والفواقد الشاردة الهيكلية.

على خلاف فاقد الحمل، الذي يرتفع تقريبًا مع مربع التيار، يبقى فاقد اللاحمل قريبًا من الثبات عند جهد وتردد محددين. لذلك قد يستهلك محول بقدرة 1,000 kVA وحمل متواضع نسبيًا تقريبًا نفس طاقة فاقد القلب التي يستهلكها عند الاقتراب من الحمل المقنن. يمكن تقريب استهلاك طاقة اللاحمل السنوي كما يلي:

طاقة اللاحمل السنوية = فاقد اللاحمل (kW) × ساعات التغذية سنويًا

قد يبدو خفض بمقدار 300 W بسيطًا في ورقة البيانات، لكنه على مدى 8,760 ساعة يعادل نحو 2,628 kWh سنويًا. وعلى مدى عمر تشغيلي يتراوح بين 20 و30 عامًا، تصبح آثار الطاقة والانبعاثات والتكلفة كبيرة، خصوصًا عندما تكون أسعار الكهرباء مرتفعة أو يكون إعداد تقارير الكربون ذا صلة.

نوع الإنشاء لا يتجاوز هذه الفيزياء. تستخدم كل من المحولات الجافة المصبوبة بالراتنج والمحولات المملوءة بالسائل قلوبًا من الفولاذ المغناطيسي الرقائقي في معظم تطبيقات التوزيع. ويعتمد انخفاض فاقد القلب في المحول على مدى فعالية تصميم هذا القلب وتصنيعه.

المواضع التي يمكن فيها لمحول توزيع جاف النوع تقليل فواقد اللاحمل

يمكن لمحول توزيع جاف حديث أن يقدم فواقد لاحمل أقل بكثير من التصاميم الجافة الأقدم، لا سيما عند استخدام فولاذ كهربائي عالي الجودة موجه الحبيبات، وكثافة فيض محسنة بعناية، وصفائح مقطعة بدقة، وتجميع قلب مضبوط. وتأتي أكبر المكاسب عادة من أربعة خيارات تقنية.

فولاذ كهربائي موجه الحبيبات منخفض الفاقد

يُهندس الفولاذ السيليكوني موجه الحبيبات بحيث تتطلب المغنطة على طول اتجاه الدرفلة طاقة أقل. ينخفض فاقد القلب عند استخدام درجات فولاذ ذات فاقد نوعي أقل، رغم ارتفاع تكلفة المادة. وبالنسبة إلى كثير من التركيبات، تكون هذه المقايضة مجدية اقتصاديًا لأن فاقد القلب يحدث باستمرار وليس فقط عند الحمل الأقصى.

لا تكفي درجة المادة وحدها. فمواصفات الشراء التي تطلب فقط «فولاذ سيليكوني عالي الجودة» غامضة جدًا لدعم تقييم الكفاءة. ينبغي للمشتري طلب فاقد لاحمل مضمون عند ظروف محددة والتحقق بالاختبار على المحول المكتمل.

هندسة القلب وتصميم الوصلات

تقلل وصلات القلب المتدرجة Step-lap الممانعة المغناطيسية واضطراب الفيض الموضعي مقارنة بترتيبات الوصلات التلامسية الأبسط. يمكن للوصلات المشطوبة، والتراكب المضبوط، والصفائح المحاذاة بدقة تقليل تيار الإثارة وفاقد القلب الموضعي. وفي التصميمات منخفضة الفاقد، تكون هندسة الزوايا والوصلات مهمة بقدر أهمية درجة الفولاذ الاسمية.

تؤثر مساحة المقطع العرضي للقلب أيضًا في التصميم. فتوسيع مساحة القلب يسمح بكثافة فيض تشغيلية أقل لجهد معين، ما يمكن أن يقلل فاقد اللاحمل. لكن التكلفة هي قلب أكبر وأثقل يحتوي على فولاذ أكثر. ولهذا قد لا تكون تصميمات المحولات الأقل فقدًا هي الأصغر أو الأقل سعرًا.

كثافة فيض مضبوطة

يرتفع فاقد القلب بشكل غير خطي عندما تقترب كثافة الفيض من المنطقة العليا لمنحنى تشغيل المادة المغناطيسية. يمكن للتصميم عند كثافة فيض أكثر تحفظًا أن يقلل تيار الإثارة وفاقد القلب، لكنه يتطلب قلبًا أكبر أو توازنًا مختلفًا بين الملف والقلب. وقد يعمل المحول المُحسن لتكلفة الشراء المنخفضة عند كثافة فيض أعلى من وحدة محسنة لأداء الطاقة على مدى دورة الحياة.

الجهد حاسم هنا. يؤدي الجهد الزائد إلى زيادة كثافة الفيض وقد يرفع فاقد اللاحمل بصورة غير متناسبة. وقد لا يظهر المحول المختبر عند الجهد الاسمي نفس الفاقد في نظام يكون فيه جهد التغذية المستمر أعلى من نقطة تشغيله المقصودة. ينبغي مراعاة ذلك في شبكات التوزيع ذات المغذيات منخفضة التحميل، أو ممارسات مواضع المآخذ، أو التوليد المتجدد الذي يؤثر في تنظيم الجهد.

جودة التصنيع والتحكم في الإجهاد الميكانيكي

يمكن أن يفقد الفولاذ الكهربائي أداءه المغناطيسي إذا قُطع بصورة رديئة، أو نتأت فيه حواف زائدة بشكل مفرط، أو تعرض للضغط، أو تضرر أثناء المناولة، أو تم تثبيته بشكل غير صحيح. تزيد الإجهادات المتبقية في الصفائح الفاقد. لذلك فإن تلدين القلب، وسلامة طلاء العزل، والتحكم في الحواف الزائدة، وقوة التثبيت هي متغيرات جودة عملية وليست تفاصيل مصنع ثانوية.

بالنسبة للوحدات الجافة، تستحق ظروف النقل والتركيب الاهتمام أيضًا. قد لا تزيد الاهتزازات، أو التثبيت غير الكافي، أو ضعف تهوية الغلاف فاقد القلب مباشرة بالطريقة نفسها التي يزيده بها الجهد الزائد، لكنها قد تؤثر في الموثوقية طويلة الأجل والسلوك الصوتي ودرجة حرارة التشغيل. ينبغي دائمًا تقييم أرقام الفاقد كجزء من تصميم المحول الكامل، لا كرقم منفصل في الكتالوج.

الجاف لا يعني تلقائيًا فاقد لاحمل أقل من المغمور بالزيت

من الأخطاء الشائعة في الاختيار افتراض أن الإنشاء الجاف أكثر كفاءة بطبيعته لأنه يُختار غالبًا للسلامة الداخلية أو إدارة مخاطر الحريق أو تقليل الصيانة الدورية. وهذه اعتبارات اختيار صحيحة، لكنها منفصلة عن الكفاءة المغناطيسية.

يمكن أيضًا تصميم المحولات المغمورة بالزيت بفواقد قلب منخفضة جدًا. وفي بعض القدرات وفئات الجهد، قد توفر الوحدات المملوءة بالسائل حلًا أقل فقدًا أو أقل تكلفة إجمالية لأن الزيت يوفر نقلًا حراريًا فعالًا، مما يتيح للمصممين تحسين أبعاد القلب والملفات بصورة مختلفة. وعلى العكس، يمكن للوحدات الجافة أن تكون تنافسية للغاية عندما تُحدد قلوب منخفضة الفاقد وتكون مزايا تركيب العزل الجاف مهمة.

ينبغي أن تستخدم المقارنة العملية أساسًا متطابقًا:

• نفس القدرة المقننة، والجهد الابتدائي والثانوي، والتردد، ومجموعة المتجهات، والممانعة؛
• نفس معيار الفاقد المطبق أو مواصفات شركة المرافق؛
• ذكر فاقد اللاحمل وفاقد الحمل المضمونين بصورة منفصلة؛
• درجة حرارة مرجعية محددة لقياس فاقد الحمل؛
• نفس ملف الحمل التشغيلي المتوقع وساعات التغذية السنوية؛
• متطلبات مكافئة للغلاف والتبريد والبيئة والسلامة من الحريق.

عندما تتطلب مشاريع التوزيع الخارجية أو السعات الكبيرة أو مشاريع الطاقة المتجددة المتصلة بالشبكة معدات مملوءة بالسائل، قد يبقى التصميم المغمور بالزيت مناسبًا تقنيًا. على سبيل المثال، يمكن تقييم محول توزيع قدرة مغمور بالزيت 20kV/0.4kV للشبكات الحضرية والمصانع الصناعية وربط الطاقة المتجددة حيث يلزم التحويل من 20 kV إلى 400 V. ينبغي تقييم أدائه الطاقي من قيم الفاقد المعتمدة وواجب التشغيل، وليس من وسط التبريد وحده. يمكن أيضًا النظر في سوائل الإستر الطبيعي مثل FR3 عندما تكون نقطة الاشتعال المحسنة والخصائص البيئية ذات صلة، رغم أنها لا تحدد فاقد القلب بذاتها.

كيف تشكل المعايير تقييم الفاقد

تتطلب ادعاءات الكفاءة سياقًا واضحًا للمعايير. تُعد IEC 60076 سلسلة المعايير الدولية الرئيسية للمحولات. يغطي IEC 60076-1 المتطلبات العامة، بينما يتناول IEC 60076-11 المحولات الجافة. وتخضع طرق اختبار فاقد اللاحمل وتيار اللاحمل لإطار IEC 60076. وفي اختبار القبول، يُقاس فاقد اللاحمل بتطبيق الجهد المقنن عند التردد المقنن على أحد الملفات بينما يبقى الملف الآخر مفتوحًا.

بالنسبة للتركيبات الخاضعة لقواعد التصميم البيئي للاتحاد الأوروبي، شمل الإطار المعمول به لائحة المفوضية (EU) No 548/2014، التي تحدد متطلبات الحد الأدنى للكفاءة للمحولات الصغيرة والمتوسطة والكبيرة. ولا ينبغي تطبيق متطلباتها بالافتراض؛ إذ تعتمد قابلية التطبيق على فئة المحول وقدرته وتاريخ تركيبه والنطاق التنظيمي. ينبغي لفرق المشاريع تأكيد المتطلبات القانونية الحالية لسوق الوجهة، خصوصًا عند تصدير المعدات أو إدراجها ضمن عقود بنية تحتية أكبر.

تضع المعايير مراجع مشتركة للقياس والأداء، لكنها لا تلغي الحاجة إلى فحص القيم المضمونة. قد يمتثل محولان كلاهما لحد تنظيمي أدنى بينما تختلف قيم فاقد اللاحمل بينهما بشكل كبير. فالامتثال حد أدنى، وليس بالضرورة هدفًا للتحسين.

تعتمد جدوى الطاقة على معامل الحمل، ولكن ليس بالطريقة التي تفترضها كثير من المواصفات

يكون فاقد اللاحمل مهمًا بشكل خاص عندما يبقى المحول تحت التغذية لفترات طويلة عند حمل منخفض أو متوسط. وهذا شائع في المباني التجارية ذات الإشغال المتغير، والمرافق العامة، وشبكات التوزيع السكنية، والأنظمة الأساسية المغذاة احتياطيًا، والمواقع المنشأة بهامش كبير للسعة المستقبلية.

عند الأحمال العالية والمستمرة، يصبح فاقد الحمل أكثر تأثيرًا لأن فواقد الملفات ترتفع مع مربع التيار. وفي هذه الحالة، قد يؤدي تقييم يركز فقط على فاقد القلب إلى اختيار التصميم الخطأ. تتمثل الطريقة الاقتصادية المناسبة في حساب فاقد الطاقة السنوي باستخدام الحدين معًا:

طاقة الفاقد السنوية ≈ P₀ × 8,760 + P_k × (معامل الحمل)² × 8,760

هنا، يمثل P₀ فاقد اللاحمل ويمثل P_k فاقد الحمل عند درجة الحرارة المرجعية المحددة. لا تكون ملفات الحمل الفعلية ثابتة، لذلك يستخدم نموذج أكثر دقة بيانات حمل على فترات أو معامل فاقد الحمل المستمد من الطلب المقاس. وتبقى النقطة واضحة: تقليل P₀ ذو قيمة، لكن الاختيار السليم تقنيًا يوازن بين P₀ وP_k والسعة والظروف المحيطة والتوافقيات ونمو الحمل المتوقع.

يعد الإفراط في تحديد السعة أحد أكثر أسباب استهلاك طاقة اللاحمل القابل للتجنب شيوعًا. فقد يعمل محول مختار فقط لأقصى طلب مستقبلي محتمل لسنوات بمعامل حمل منخفض جدًا، بينما يتحمل فاقد قلبه باستمرار. وقد تشمل البدائل إضافات سعة معيارية، أو محولات متوازية بمنطق تبديل، أو قدرة مختارة استنادًا إلى توقع موثوق للحمل المرحلي. تتطلب هذه الإجراءات تصميمًا دقيقًا للحماية والتشغيل، لكنها قد تكون أكثر فعالية من السعي وراء تخفيضات تدريجية صغيرة في فاقد القلب وحده.

الظروف التي قد تقوض الوفورات المتوقعة

قيم لوحة البيانات منخفضة الفاقد لا تضمن تشغيلًا منخفض الفاقد. تستحق عدة ظروف ميدانية مراجعة صريحة قبل تحديد محول توزيع جاف النوع.

انحراف جهد التغذية واختيار المأخذ

لأن فاقد القلب حساس للجهد، يمكن للتشغيل المستمر فوق الجهد المقصود أن يقلل الوفورات المتوقعة. تحقق من جهد النظام العادي والأقصى، ونطاق المآخذ المتاح، وموضع المأخذ عند التشغيل الأولي، وما إذا كانت ممارسات تنظيم الجهد قد تتغير مع توسع التوليد الموزع.

تشوه الجهد التوافقي

تناقش الأحمال غير الخطية عادة فيما يتعلق بفواقد التيارات الدوامية في الملفات وخفض القدرة الحراري، لكن الجهد المشوه يمكن أن يؤثر أيضًا في الإثارة المغناطيسية. تتطلب مراكز البيانات، ومغيرات السرعة، والمقومات، وواجهات الطاقة المتجددة الإلكترونية مراجعة للتوافقيات. وقد يحتاج المحول المصمم لتغذية جيبية تقليدية إلى اعتبارات حرارية وكهرومغناطيسية إضافية في هذه البيئات.

ارتفاع درجة الحرارة المحيطة وحدود التهوية

لا تغير درجة الحرارة المحيطة بصورة جوهرية آلية فاقد القلب الأساسية بالقدر نفسه الذي تؤثر به في مقاومة الملفات وفاقد الحمل. لكنها تؤثر بقوة في ارتفاع الحرارة وعمر العزل والحمل القابل للاستخدام وقدرة الغلاف على طرد الحرارة. يمكن لمحول جاف مركب في غرفة كهربائية سيئة التهوية أن يواجه قيودًا تشغيلية تفوق ميزة متواضعة في فاقد اللاحمل.

الحدود الصوتية

القلوب منخفضة الفاقد ليست بالضرورة أكثر هدوءًا. تؤثر التضييق المغناطيسي، وبنية الوصلات، والتثبيت، ورنين الغلاف، والجهد المطبق في مستوى الصوت. في المستشفيات والمباني التجارية ومرافق النقل والمشاريع الحضرية الكثيفة، يجب تحديد متطلبات الصوت بصورة منفصلة عن متطلبات الفاقد. قد يغير تعديل التصميم المقصود به خفض فاقد القلب الخصائص الصوتية، وينبغي التحقق منه بواسطة بيانات مضمونة لقدرة الصوت أو ضغط الصوت تحت ظروف اختبار محددة.

ما الذي ينبغي طلبه أثناء التقييم الفني

لا ينبغي أن تعتمد المواصفات القوية على عبارات عامة مثل «محول جاف موفر للطاقة». اطلب المعلومات التالية ضمن جدول عطاءات قابل للمقارنة:

• فاقد اللاحمل المضمون، وتيار اللاحمل، وفاقد الحمل، مع تحديد جهد الاختبار والتردد ودرجة الحرارة المرجعية بوضوح؛
• نوع مادة القلب، ونهج إنشاء القلب، وما إذا كانت تستخدم وصلات Step-lap؛
• سجلات اختبارات المصنع الروتينية وفقًا لمعيار IEC المتفق عليه أو معيار سوق الوجهة؛
• تباين الجهد المسموح به، وترتيب المآخذ، وفئة العزل، وحدود ارتفاع الحرارة، وتصنيف التبريد؛
• إرشادات الحمل التوافقي أو خفض القدرة عند وجود أحمال إلكترونيات القدرة؛
• ضمانات مستوى الصوت عندما يركب المحول بالقرب من أماكن مشغولة؛
• حساب تكلفة الفاقد السنوية باستخدام ملف الحمل الفعلي للمشروع وطريقة تقييم الكهرباء؛
• معالجة واضحة لسماحات الفاقد المضمون وسبل المعالجة إذا تجاوزت القيم المقاسة الحدود التعاقدية.

من المفيد أيضًا التمييز بين بيانات الاختبارات الروتينية وأدلة اختبارات النوع. تؤكد الاختبارات الروتينية أداء الوحدة الموردة أو بند الإنتاج وفقًا لخطة الاختبار المتفق عليها. يمكن لتقارير اختبارات النوع إثبات صحة التصميم، لكنها لا تحل محل الحاجة إلى وثائق قبول مناسبة للمعدات التي يتم تسليمها.

القرار يتعلق بالفواقد المتحقق منها، لا بتسميات المحولات

يمكن للمحول الجاف خفض فواقد طاقة اللاحمل عندما يجمع بين فولاذ كهربائي منخفض الفاقد، وتحميل مغناطيسي متحفظ، ووصلات مصممة جيدًا، وتصنيع منضبط للقلب. ويستحق النظر فيه بشكل خاص عندما تبقى المحولات تحت التغذية باستمرار، وتكون معاملات الحمل متواضعة، وتفضل قيود التركيب الداخلي العزل الجاف، وتجعل تكاليف الطاقة المحلية الفواقد على مدى العمر ذات أهمية مالية.

لكن النوع الجاف ليس اختصارًا للوصول إلى فاقد قلب أقل. ينبغي أن يقارن القرار الهندسي قيم P₀ وP_k المختبرة، وظروف الجهد، والقيود المحيطة، وبيئة التوافقيات، ومتطلبات السلامة من الحريق، وتكلفة التشغيل على مدى دورة الحياة، مقابل خيار مغمور بالزيت مكافئ. الخيار الأكثر قابلية للدفاع هو المحول الذي يتناسب أداؤه المتحقق من الفاقد وخصائص تركيبه مع الشبكة الفعلية، وليس المحول الذي تحمل فئة إنشائه أقوى افتراض للكفاءة.
