Un transformateur de distribution sec peut-il réduire les pertes d’énergie à vide ?

Un transformateur de distribution sec peut-il réduire de manière significative les pertes d'énergie à vide dans les systèmes électriques modernes ? La réponse dépend moins de l'absence d'huile isolante que de la conception magnétique du transformateur : qualité de l'acier du noyau, géométrie du noyau, densité de flux, construction des joints, performances d'excitation et précision de fabrication. Une unité sèche peut atteindre de faibles pertes à vide, mais elle ne présente pas intrinsèquement moins de pertes que toute alternative immergée dans l'huile. La comparaison correcte doit porter sur des valeurs de pertes vérifiées à puissance nominale, classe de tension, fréquence, impédance et norme de rendement applicables identiques.

Cette distinction est importante car les pertes à vide sont présentes chaque fois que le transformateur est sous tension, y compris la nuit, les week-ends, pendant les périodes de faible production et dans les bâtiments partiellement occupés. Dans les installations ayant de longues heures de mise sous tension et des facteurs de charge modérés, les pertes du noyau peuvent représenter une part importante du coût énergétique sur la durée de vie. La question n'est donc pas simplement de savoir si la technologie sèche est « économe en énergie », mais si les pertes magnétiques spécifiées sont justifiées par le profil d'exploitation et les exigences du site.

Les pertes à vide relèvent fondamentalement de la conception du noyau

Les pertes à vide, également appelées pertes dans le noyau ou pertes fer, correspondent à la puissance active consommée lorsque le secondaire du transformateur est en circuit ouvert et que la tension nominale est appliquée à l'enroulement primaire. Elles se composent principalement des pertes par hystérésis et des pertes par courants de Foucault dans le noyau magnétique, avec des contributions plus faibles des effets du courant d'excitation et des pertes parasites structurelles.

Contrairement aux pertes en charge, qui augmentent approximativement avec le carré du courant, les pertes à vide restent presque constantes à une tension et une fréquence données. Un transformateur de 1,000 kVA soumis à une charge relativement modeste peut donc consommer presque autant d'énergie liée aux pertes du noyau qu'à proximité de sa charge nominale. La consommation énergétique annuelle à vide peut être approximée comme suit :

Énergie annuelle à vide = pertes à vide (kW) × heures de mise sous tension par an

Une réduction de 300 W peut sembler mineure sur une fiche technique, mais sur 8,760 heures, elle correspond à environ 2,628 kWh par an. Sur une durée de fonctionnement de 20 à 30 ans, les incidences en matière d'énergie, d'émissions et de coûts deviennent importantes, notamment lorsque les prix de l'électricité sont élevés ou que le reporting carbone est pertinent.

Le type de construction ne prévaut pas sur ces lois physiques. Les transformateurs secs en résine moulée comme les transformateurs remplis de liquide utilisent des noyaux en acier magnétique feuilleté dans la plupart des applications de distribution. Le faible niveau de pertes du noyau dépend de l'efficacité de sa conception et de sa fabrication.

Dans quels cas un transformateur de distribution sec peut réduire les pertes à vide

Un transformateur de distribution sec moderne peut offrir des pertes à vide sensiblement inférieures à celles des anciennes conceptions sèches, en particulier lorsqu'il utilise de l'acier électrique à grains orientés de haute qualité, une densité de flux soigneusement optimisée, des tôles découpées avec précision et un assemblage contrôlé du noyau. Les gains les plus importants proviennent généralement de quatre choix techniques.

Acier électrique à grains orientés à faibles pertes

L'acier au silicium à grains orientés est conçu de manière à ce que l'aimantation dans le sens du laminage nécessite moins d'énergie. Les pertes du noyau diminuent lorsque des nuances d'acier à pertes spécifiques plus faibles sont utilisées, bien que le coût du matériau augmente. Pour de nombreuses installations, ce compromis est économiquement justifié, car les pertes du noyau sont continues et ne surviennent pas uniquement à la charge de pointe.

La nuance du matériau ne suffit pas à elle seule. Les spécifications d'approvisionnement qui demandent simplement de « l'acier au silicium de haute qualité » sont trop vagues pour permettre une évaluation du rendement. L'acheteur doit exiger des pertes à vide garanties dans des conditions définies et une vérification par essai sur le transformateur terminé.

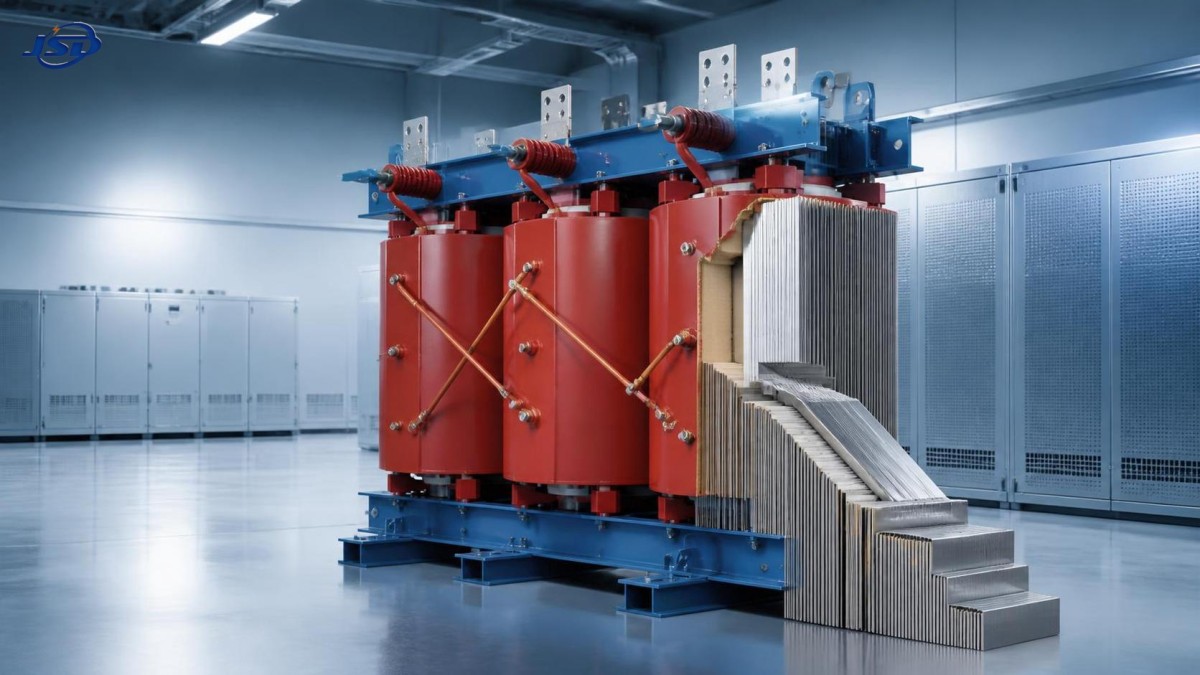

Géométrie du noyau et conception des joints

Les joints de noyau à recouvrement étagé réduisent la réluctance magnétique et les perturbations locales de flux par rapport aux assemblages à joints bout à bout plus simples. Les joints à onglet, le recouvrement contrôlé et les tôles précisément alignées peuvent réduire le courant d'excitation et les pertes localisées du noyau. Dans les conceptions à faibles pertes, la géométrie des angles et des joints est aussi importante que la nuance nominale de l'acier.

La section transversale du noyau influence également la conception. L'augmentation de la section du noyau permet une densité de flux de fonctionnement plus faible pour une tension donnée, ce qui peut réduire les pertes à vide. En contrepartie, le noyau devient plus grand, plus lourd et contient davantage d'acier. C'est pourquoi les conceptions de transformateurs à faibles pertes ne sont pas nécessairement les options les plus petites ou les moins coûteuses.

Densité de flux maîtrisée

Les pertes du noyau augmentent de manière non linéaire lorsque la densité de flux approche la partie supérieure de la courbe de fonctionnement du matériau magnétique. Concevoir avec une densité de flux plus prudente peut réduire le courant d'excitation et les pertes du noyau, mais exige un noyau plus grand ou un équilibre différent entre enroulements et noyau. Un transformateur optimisé pour un faible coût d'achat peut fonctionner à une densité de flux plus élevée qu'une unité optimisée pour les performances énergétiques sur le cycle de vie.

La tension est déterminante à cet égard. Une surtension augmente la densité de flux et peut accroître les pertes à vide de manière disproportionnée. Un transformateur testé à tension nominale peut ne pas présenter les mêmes pertes dans un système où la tension d'alimentation maintenue est supérieure à son point de fonctionnement prévu. Cela doit être pris en compte dans les réseaux de distribution avec départs faiblement chargés, pratiques de positionnement des prises ou production renouvelable influençant la régulation de tension.

Qualité de fabrication et maîtrise des contraintes mécaniques

L'acier électrique peut perdre ses performances magnétiques s'il est mal découpé, présente trop de bavures, est comprimé, endommagé lors de la manutention ou mal serré. Les contraintes résiduelles dans les tôles augmentent les pertes. Le recuit du noyau, l'intégrité du revêtement isolant, la maîtrise des bavures et la force de serrage constituent donc des variables pratiques de qualité, et non des détails d'usine secondaires.

Pour les unités sèches, les conditions de transport et d'installation méritent également attention. Les vibrations, un montage inadéquat ou une mauvaise ventilation de l'enveloppe n'augmentent pas directement les pertes du noyau de la même manière qu'une surtension, mais ils peuvent affecter la fiabilité à long terme, le comportement acoustique et la température de fonctionnement. Les valeurs de pertes doivent toujours être évaluées dans le cadre de la conception complète du transformateur plutôt que comme un chiffre isolé de catalogue.

Le type sec ne signifie pas automatiquement des pertes à vide inférieures à celles d'un transformateur immergé dans l'huile

Une erreur fréquente de sélection consiste à supposer qu'une construction sèche est intrinsèquement plus efficace parce qu'elle est souvent choisie pour la sécurité en intérieur, la gestion du risque d'incendie ou une maintenance courante réduite. Ces considérations de sélection sont valables, mais elles sont distinctes du rendement magnétique.

Les transformateurs immergés dans l'huile peuvent également être conçus avec de très faibles pertes dans le noyau. Pour certaines puissances nominales et classes de tension, les unités remplies de liquide peuvent offrir une solution à pertes plus faibles ou à coût total inférieur, car l'huile assure un transfert thermique efficace, permettant aux concepteurs d'optimiser différemment les dimensions du noyau et des enroulements. À l'inverse, les unités sèches peuvent être très compétitives lorsque des noyaux à faibles pertes sont spécifiés et que les avantages d'installation de l'isolation sèche sont importants.

La comparaison pratique doit reposer sur une base équivalente :

• même puissance nominale, mêmes tensions primaire et secondaire, fréquence, groupe vectoriel et impédance ;
• même norme de pertes applicable ou même spécification du fournisseur d'électricité ;
• pertes à vide et pertes en charge garanties, indiquées séparément ;
• température de référence définie pour la mesure des pertes en charge ;
• même profil de charge d'exploitation prévu et mêmes heures annuelles de mise sous tension ;
• exigences équivalentes en matière d'enveloppe, de refroidissement, d'environnement et de sécurité incendie.

Lorsque la distribution extérieure, les grandes capacités ou les projets d'énergies renouvelables raccordés au réseau exigent des équipements remplis de liquide, une conception immergée dans l'huile peut rester techniquement appropriée. Par exemple, un Transformateur de distribution électrique immergé dans l'huile 20kV/0.4kV peut être évalué pour les réseaux urbains, les installations industrielles et l'interconnexion des énergies renouvelables lorsqu'une conversion de 20 kV à 400 V est requise. Ses performances énergétiques doivent être évaluées à partir de valeurs de pertes certifiées et du régime d'exploitation, plutôt que du seul fluide de refroidissement. Les fluides esters naturels tels que FR3 peuvent également être envisagés lorsque l'amélioration du point de feu et des caractéristiques environnementales est pertinente, bien qu'ils ne déterminent pas à eux seuls les pertes du noyau.

Comment les normes structurent l'évaluation des pertes

Les affirmations relatives au rendement exigent un contexte normatif clair. IEC 60076 est la principale série internationale de normes relatives aux transformateurs. IEC 60076-1 couvre les exigences générales, tandis que IEC 60076-11 traite des transformateurs secs. Les méthodes d'essai pour les pertes à vide et le courant à vide sont régies par le cadre IEC 60076. Lors d'un essai de réception, les pertes à vide sont mesurées en appliquant la tension nominale à la fréquence nominale à un enroulement tandis que l'autre reste en circuit ouvert.

Pour les installations régies par les règles européennes d'écoconception, le cadre applicable a inclus le règlement de la Commission (UE) n° 548/2014, qui fixe des exigences minimales de rendement pour les transformateurs de puissance de petite, moyenne et grande taille. Ses exigences ne doivent pas être appliquées par présomption : leur applicabilité dépend de la catégorie du transformateur, de sa puissance nominale, de sa date d'installation et du champ réglementaire. Les équipes de projet doivent confirmer les exigences légales en vigueur pour le marché de destination, en particulier lorsque l'équipement est exporté ou intégré dans des contrats d'infrastructure plus importants.

Les normes établissent des références communes de mesure et de performance, mais elles ne dispensent pas d'examiner les valeurs garanties. Deux transformateurs peuvent tous deux respecter un niveau réglementaire minimal tout en ayant des valeurs de pertes à vide très différentes. La conformité constitue un seuil minimal, pas nécessairement un objectif d'optimisation.

L'intérêt énergétique dépend du facteur de charge, mais pas de la manière supposée par de nombreuses spécifications

Les pertes à vide sont particulièrement importantes lorsque le transformateur reste sous tension pendant de longues périodes à faible ou moyenne charge. Cela est courant dans les bâtiments commerciaux à occupation variable, les équipements publics, les réseaux de distribution résidentiels, les systèmes essentiels alimentés en secours et les sites construits avec une marge importante pour les capacités futures.

À charge élevée et soutenue, les pertes en charge deviennent plus influentes car les pertes dans les enroulements augmentent avec le carré du courant. Dans cette situation, une évaluation axée uniquement sur les pertes du noyau peut conduire à sélectionner une conception inadaptée. La méthode économique appropriée consiste à calculer les pertes énergétiques annuelles à l'aide des deux termes :

Énergie annuelle de pertes ≈ P₀ × 8,760 + P_k × (facteur de charge)² × 8,760

Ici, P₀ correspond aux pertes à vide et P_k aux pertes en charge à la température de référence définie. Les profils de charge réels ne sont pas constants ; un modèle plus précis utilise donc des données de charge par intervalle ou un facteur de pertes en charge dérivé de la demande mesurée. Le point reste clair : minimiser P₀ est utile, mais une sélection techniquement solide équilibre P₀, P_k, la capacité, les conditions ambiantes, les harmoniques et la croissance de charge attendue.

Le surdimensionnement est l'une des causes les plus fréquentes de consommation énergétique à vide évitable. Un transformateur sélectionné uniquement pour une éventuelle demande maximale future peut fonctionner pendant des années avec un très faible facteur de charge tout en supportant continuellement ses pertes du noyau. Les alternatives peuvent inclure des ajouts de capacité modulaires, des transformateurs en parallèle avec une logique de commutation, ou une puissance nominale choisie à partir de prévisions crédibles de charge par étapes. Ces mesures exigent une conception attentive de la protection et de l'exploitation, mais elles peuvent être plus efficaces que la recherche de faibles réductions incrémentielles des seules pertes du noyau.

Conditions pouvant compromettre les économies attendues

Les valeurs de plaque signalétique à faibles pertes ne garantissent pas un fonctionnement à faibles pertes. Plusieurs conditions sur site méritent un examen explicite avant de spécifier un transformateur de distribution sec.

Écart de tension d'alimentation et sélection des prises

Les pertes du noyau étant sensibles à la tension, un fonctionnement prolongé au-dessus de la tension prévue peut réduire les économies attendues. Vérifiez la tension normale et maximale du système, la plage de prises disponible, la position de prise lors de la mise en service et si les pratiques de régulation de tension peuvent évoluer avec l'expansion de la production distribuée.

Distorsion harmonique de tension

Les charges non linéaires sont généralement examinées en relation avec les pertes par courants de Foucault dans les enroulements et le déclassement thermique, mais une tension déformée peut également affecter l'excitation magnétique. Les centres de données, les variateurs de vitesse, les redresseurs et les interfaces renouvelables d'électronique de puissance nécessitent une analyse des harmoniques. Un transformateur conçu pour une alimentation sinusoïdale conventionnelle peut nécessiter une attention thermique et électromagnétique supplémentaire dans de tels environnements.

Température ambiante élevée et limites de ventilation

La température ambiante ne modifie pas sensiblement le mécanisme fondamental des pertes du noyau dans la même mesure qu'elle affecte la résistance des enroulements et les pertes en charge. Elle influence toutefois fortement l'élévation de température, la durée de vie de l'isolation, la charge utilisable et la capacité de l'enveloppe à évacuer la chaleur. Un transformateur sec installé dans un local électrique mal ventilé peut faire face à des contraintes d'exploitation qui l'emportent sur un modeste avantage en matière de pertes à vide.

Limites acoustiques

Les noyaux à faibles pertes ne sont pas automatiquement plus silencieux. La magnétostriction, la construction des joints, le serrage, la résonance de l'enveloppe et la tension appliquée influencent tous le niveau sonore. Dans les hôpitaux, les bâtiments commerciaux, les installations de transport et les projets urbains denses, les exigences acoustiques doivent être spécifiées séparément des exigences de pertes. Une modification de conception destinée à réduire les pertes du noyau peut modifier le profil acoustique et doit être vérifiée au moyen de données garanties de puissance acoustique ou de pression acoustique dans des conditions d'essai définies.

Éléments à demander lors de l'évaluation technique

Une spécification robuste ne doit pas s'appuyer sur des formules générales telles que « transformateur sec économe en énergie ». Demandez les informations suivantes dans un tableau d'offres comparable :

• pertes à vide, courant à vide et pertes en charge garantis, avec tension d'essai, fréquence et température de référence clairement indiquées ;
• type de matériau du noyau, approche de construction du noyau et utilisation éventuelle de joints à recouvrement étagé ;
• enregistrements des essais de routine en usine conformément à la norme IEC convenue ou à la norme du marché de destination ;
• variation de tension autorisée, disposition des prises, classe d'isolation, limites d'élévation de température et désignation du refroidissement ;
• orientations sur la charge harmonique ou le déclassement en présence de charges d'électronique de puissance ;
• garanties de niveau sonore lorsque le transformateur est installé près d'espaces occupés ;
• un calcul du coût annuel des pertes utilisant le profil de charge réel du projet et la méthode de valorisation de l'électricité ;
• un traitement clair des tolérances de pertes garanties et des recours si les valeurs mesurées dépassent les limites contractuelles.

Il est également utile de distinguer les données d'essais de routine des preuves issues des essais de type. Les essais de routine confirment les performances de l'unité fournie ou de l'article de production conformément au plan d'essai convenu. Les rapports d'essais de type peuvent démontrer la validité d'une conception, mais ils ne remplacent pas la nécessité d'une documentation de réception appropriée pour l'équipement livré.

La décision porte sur des pertes vérifiées, non sur les appellations de transformateurs

Un transformateur sec peut réduire les pertes d'énergie à vide lorsqu'il associe un acier électrique à faibles pertes, une charge magnétique prudente, des joints bien conçus et une fabrication rigoureuse du noyau. Il mérite particulièrement d'être envisagé lorsque les transformateurs restent continuellement sous tension, que les facteurs de charge sont modérés, que les contraintes d'installation intérieure favorisent l'isolation sèche et que les coûts énergétiques locaux rendent les pertes sur la durée de vie financièrement importantes.

Mais le type sec n'est pas un raccourci vers des pertes du noyau plus faibles. La décision d'ingénierie doit comparer les valeurs testées de P₀ et P_k, les conditions de tension, les contraintes ambiantes, l'environnement harmonique, les exigences de sécurité incendie et le coût d'exploitation sur le cycle de vie avec une option équivalente immergée dans l'huile. Le choix le plus défendable est le transformateur dont les performances de pertes vérifiées et les caractéristiques d'installation correspondent au réseau réel, et non celui dont la catégorie de construction véhicule l'hypothèse de rendement la plus forte.
