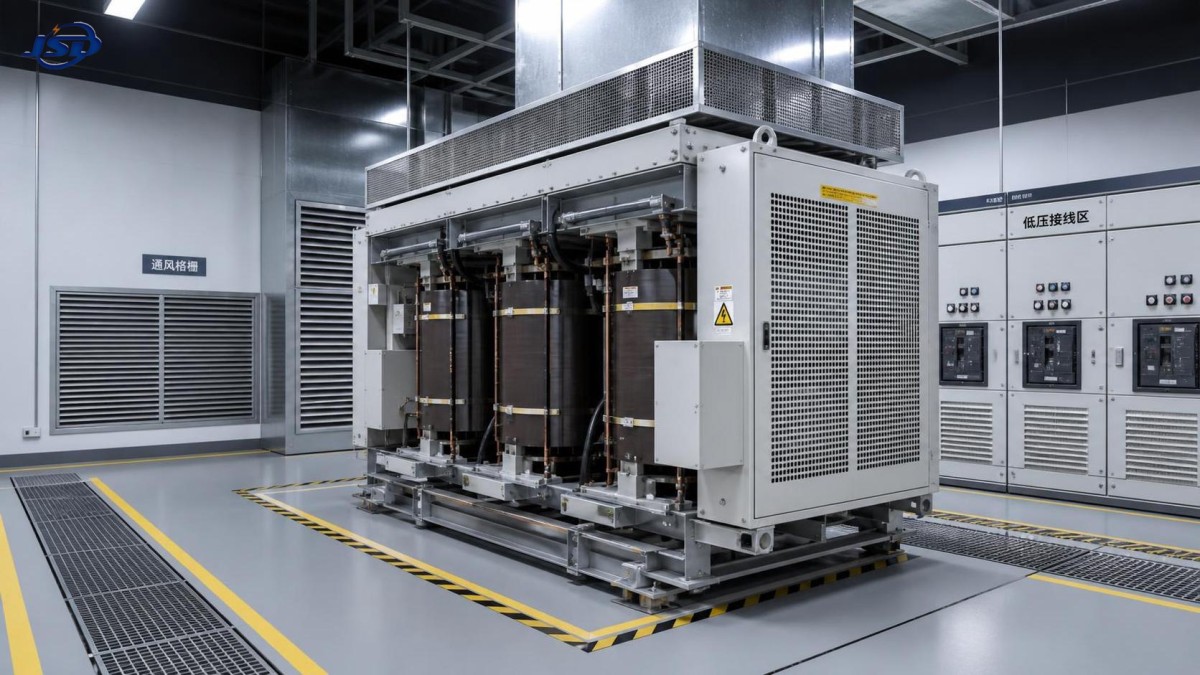

Какие зазоры необходимы для сухого подстанционного трансформатора при установке в помещении?

Планирование внутренней установки для сухого силового трансформатора подстанции включает гораздо больше, чем размещение агрегата в свободном электрощитовой. Свободное пространство вокруг трансформатора влияет на воздушный поток охлаждения, безопасный доступ к оборудованию под напряжением, прокладку кабелей, инспекционные работы, координацию противопожарной защиты и практическую возможность замены компонентов спустя годы после ввода в эксплуатацию.

Для руководителей проектов наиболее важен следующий ответ:не существует единого универсального размера внутреннего зазора, применимого к каждому сухому трансформатору. Требуемый зазор должен определяться монтажным чертежом производителя трансформатора, применимыми электротехническими и строительными нормами, проектом вентиляции помещения, уровнем напряжения, конструкцией корпуса и стратегией технического обслуживания объекта.

Тем не менее, грамотно спланированная компоновка основывается на нескольких неизменных принципах. Рассматривайте зазоры как вопрос комплексного проектирования, а не как запас пространства, определяемый в последний момент после того, как распределительные устройства, кабельные лотки и воздуховоды HVAC уже заняли помещение.

Начните с разделения трех различных типов зазоров

Многие проблемы при монтаже возникают потому, что «зазор вокруг трансформатора» обсуждается как единый размер. На практике проектной группе необходимо учитывать как минимум три отдельные зоны вокруг внутреннего трансформатора.

1. Зазор для вентиляции и отвода тепла

Сухой трансформатор выделяет тепло в окружающее помещение. В отличие от маслонаполненного агрегата, он не использует жидкую изоляцию и охлаждение, поэтому его тепловые характеристики в значительной степени зависят от движения воздуха вокруг обмоток и корпуса. Если впускные или выпускные отверстия перекрыты стенами, панелями, кабельными лотками, складируемыми материалами или соседним оборудованием, трансформатор может работать при более высокой температуре, чем предусмотрено.

В инструкциях производителя должны быть указаны минимальные беспрепятственные расстояния вокруг вентиляционных решеток, охлаждающих каналов и верхних путей отвода воздуха. Эти расстояния особенно важны для вентилируемых сухих трансформаторов и агрегатов с возможностью принудительного воздушного охлаждения. Наличия широкого прохода для обслуживания недостаточно, если теплый воздух скапливается над трансформатором или циркулирует непосредственно обратно к воздухозаборнику.

В качестве практического правила не следует проектировать помещение, исходя из предполагаемого «стандартного» бокового зазора. Необходимо комплексно рассматривать тепловые потери трансформатора, способ охлаждения, схему вентиляции корпуса, объем помещения, расчетные значения температуры окружающей среды и любую систему механической вытяжки. Зазор, который выглядит приемлемым на плане этажа, все же может быть недостаточным при низком потолке или плохом пути отвода воздуха.

2. Электротехническое рабочее пространство

Рабочий зазор — это защищенная зона, необходимая персоналу для безопасного осмотра, испытаний, эксплуатации или обслуживания электрического оборудования под напряжением. Это не просто свободная площадь пола. Его глубина, ширина и высота обычно регулируются местными электротехническими нормами и зависят от напряжения, открытых токоведущих частей, наличия заземленных поверхностей напротив оборудования и расположения расположенных рядом панелей или распределительных устройств.

Например, зазор перед низковольтным отсеком выводов трансформатора может соответствовать требованиям к электротехническому рабочему пространству, даже если сам корпус трансформатора физически расположен дальше от стены. То же относится к высоковольтным кабельным коробкам, первичным выключателям и соседнему оборудованию среднего напряжения.

Проектные группы должны проверять эти требования у компетентного органа надзора (AHJ) и инженера-электрика проекта. Во многих юрисдикциях такие стандарты, как NFPA 70 / NEC или их местные аналоги, влияют на требуемое пространство для доступа, однако окончательное толкование определяется применимыми нормами и утверждающим органом.

3. Зазор для технического обслуживания и замены

Третья зона часто недооценивается, поскольку она может не указываться как минимальный нормативный размер. Техническим специалистам требуется пространство для снятия панелей доступа, затяжки соединений с заданным моментом, проведения испытаний изоляции, осмотра соединений обмоток, очистки вентиляционных каналов и безопасной работы с испытательным оборудованием. Если установлены охлаждающие вентиляторы, температурные датчики или компоненты управления, они также должны быть доступны без демонтажа окружающей инфраструктуры.

Следует также учитывать будущее. Можно ли переместить трансформатор из помещения в случае необходимости капитального ремонта или замены? Предусмотрены ли съемная стеновая панель, дверь для оборудования, подъемная балка, люк или коридор с достаточным радиусом поворота? Помещение трансформатора, пригодное только в день установки, позднее может создать дорогостоящую эксплуатационную проблему.

Что обычно определяет окончательный внутренний зазор?

Наиболее надежный подход заключается в создании компоновки на основе утвержденных данных производителя, а не во встраивании трансформатора в заранее заданный габарит. В ходе координации проектирования следует рассмотреть следующие факторы.

Вентиляция помещения часто является фактическим ограничивающим фактором

В помещении внутреннего трансформатора зазоры и вентиляцию нельзя рассматривать отдельно. Трансформатор может находиться на достаточном физическом расстоянии от стен, но все равно испытывать недостаточное охлаждение из-за накопления тепла в верхней части помещения. Это часто встречается там, где компактное помещение подстанции имеет ограниченную высоту потолка, герметичные архитектурные жалюзи или вытяжные вентиляторы, подобранные без учета потерь трансформатора.

Полезная проверка проекта основана на пути тепла: прохладный воздух должен поступать на нижнем уровне, проходить через корпус трансформатора или вокруг него в соответствии с проектным решением, подниматься по мере нагрева и выходить без обратного затягивания к воздухозаборнику. Если в одном помещении установлено несколько трансформаторов, их отработанный воздух не должен поступать к соседним агрегатам. Этот вопрос становится более критичным, когда агрегаты длительное время работают вблизи номинальной нагрузки.

Не допускайте, чтобы кабельные лотки, трубопроводы противопожарной защиты, вентиляционные воздуховоды или шкафы связи перекрывали зоны верхнего отвода воздуха. Аналогично, избегайте размещения сухого трансформатора непосредственно под низкой конструктивной балкой, если производитель не подтвердил, что имеющееся пространство не ухудшит охлаждение или доступ.

Практический подход к компоновке для руководителей проектов

Вместо вопроса: «Насколько близко можно установить трансформатор к стене?» задайте вопрос: «Какой свободный контур должен оставаться пригодным к использованию в течение всего срока службы трансформатора?» Это небольшое изменение подхода улучшает координацию между строительными, механическими, электротехническими и эксплуатационными группами.

1. Заранее получите утвержденный габаритный чертеж. До окончательного утверждения плана электрощитовой запросите общие габариты, массу при транспортировке, точки подъема, расположение выводов, зоны открывания панелей, вентиляционные отверстия и монтажные зазоры.
2. Обозначьте эксплуатационные зоны на компоновке. Отдельно покажите зоны воздушного потока, электротехническое рабочее пространство, дуги открывания дверей, зоны изгиба кабелей и доступ для обслуживания. Их объединение в одну неопределенную «свободную зону» может скрыть конфликты.
3. Проверяйте вертикальное пространство так же тщательно, как площадь пола. Сухим трансформаторам необходим свободный путь отвода тепла над корпусом. Проверьте зазоры до потолков, балок, лотков, воздуховодов и осветительных приборов.
4. Согласуйте ввод кабелей до заливки фундаментов. Схемы ввода кабелей снизу и сбоку могут требовать значительного радиуса изгиба и пространства для протяжки, особенно для кабелей среднего напряжения.
5. Планируйте безопасное перемещение. Подтвердите маршрут от точки разгрузки до трансформаторного помещения, допустимую нагрузку на пол, размеры дверных проемов и возможность использования подъемного оборудования без ущерба для конструкции здания.
6. Защитите пространство после сдачи объекта. Соответствующее требованиям помещение может стать небезопасным, если превратится в складскую зону. Включите в план эксплуатации знаки, правила поддержания порядка и контроль доступа.

Распространенные ошибки в зазорах, приводящие к перепроектированию

Использование типового зазора из старого проекта. Сходная мощность трансформатора не гарантирует аналогичные размеры корпуса, требования к охлаждению или расположение выводов. Инструкции производителя всегда должны иметь приоритет над неформальными практическими правилами.

Обеспечение свободного прохода при блокировании вентиляции. Это происходит, когда шкафы или лотки размещаются над, за или рядом с воздухозаборными отверстиями. Помещение может выглядеть упорядоченным, но трансформатор будет работать при более высокой температуре, чем ожидалось.

Игнорирование траектории открывания дверей соседнего оборудования. Двери распределительных устройств, панели доступа трансформатора и двери помещения могут конкурировать за одно и то же пространство. Во время отключения это вызывает задержки именно тогда, когда бригадам необходим быстрый доступ.

Проектирование только для ввода в эксплуатацию. Первоначальное подключение кабелей может быть возможным, однако последующий осмотр, повторные испытания, замена вентиляторов или демонтаж трансформатора становятся затруднительными. Долгосрочная ремонтопригодность — это вопрос капитального проекта, а не только эксплуатационная задача.

Предположение, что огнестойкие стены решают все вопросы пожарной безопасности. Необходимо учитывать противопожарное разделение, управление дымом, обнаружение, аварийный доступ и местные строительные требования. Сухая конструкция трансформатора может упростить некоторые аспекты оценки рисков, но не устраняет необходимость согласованного проектирования пожарной безопасности.

Когда внутренний трансформатор поддерживает инфраструктуру возобновляемой энергетики

Хотя в ветроэнергетических проектах часто используются наружные повышающие трансформаторы, та же дисциплина планирования важна, когда объекты возобновляемой энергетики включают внутренние подстанции, вспомогательные распределительные помещения, здания управления или оборудование для подключения к сети. Интерфейсы между генерирующими активами и электрической сетью не прощают плохого доступа и недостаточного теплового проектирования.

Для наружных повышающих применений ветряных турбин трансформатор Jinshida для ветровой энергетики предназначен для применений мощностью от 630 kVA до 5000 kVA, с вариантами высокого напряжения 10 kV, 20 kV или 35 kV и низковольтной стороной 0.69 kV. Его конфигурация, ориентированная на IEC 60076, медные обмотки и пригодность для сложных условий эксплуатации относятся к иному контексту установки по сравнению с внутренним сухим силовым трансформатором подстанции. Однако в обоих случаях полезна одинаковая ранняя координация тепловых условий, доступа к кабелям, маршрутов обслуживания и электротехнических требований конкретного объекта.

Перед утверждением строительного чертежа

Надежная компоновка внутреннего трансформатора должна быть подтверждена по четырем документам: сертифицированному руководству производителя по монтажу, однолинейной электрической схеме и компоновке оборудования, расчету механической вентиляции и проверке применимых норм. Если хотя бы один из этих документов отсутствует, решение по зазорам еще не имеет полного обоснования.

Попросите проектную группу документировать минимальные зазоры на согласованном чертеже, а не оставлять их в виде примечаний в отдельных руководствах. Это упрощает подрядчикам предотвращение поздних изменений, а эксплуатационным службам — сохранение доступа после ввода объекта в работу.

Таким образом, правильный зазор для сухого силового трансформатора подстанции — это не одно число, а проверенный эксплуатационный контур. Когда вентиляция, электробезопасность, доступ для обслуживания и логистика замены рассматриваются совместно, трансформаторное помещение становится проще вводить в эксплуатацию, безопаснее обслуживать и значительно менее вероятно, что оно приведет к предотвратимым простоям в течение срока службы.
