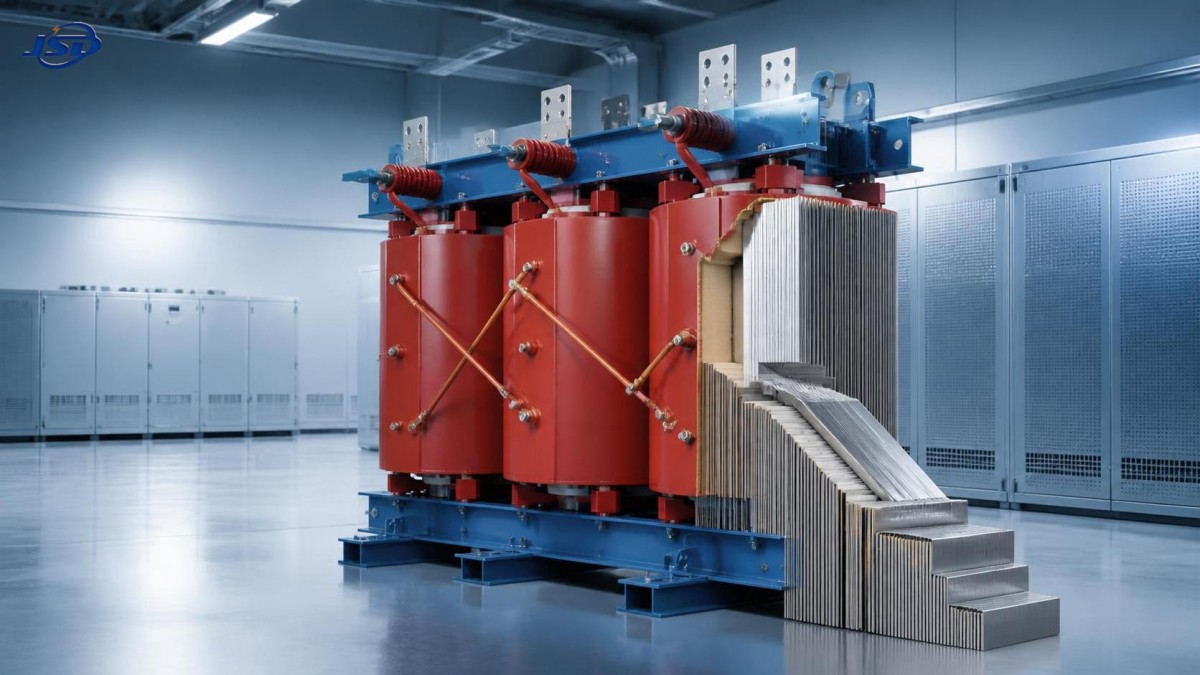

Um transformador de distribuição a seco pode reduzir as perdas de energia em vazio?

Um transformador de distribuição a seco pode reduzir de forma significativa as perdas de energia em vazio nos sistemas elétricos modernos? A resposta depende menos da ausência de óleo isolante do que do projeto magnético do transformador: grau do aço do núcleo, geometria do núcleo, densidade de fluxo, construção das juntas, desempenho de excitação e precisão de fabricação. Uma unidade a seco pode alcançar baixas perdas em vazio, mas não apresenta inerentemente menos perdas do que todas as alternativas imersas em óleo. A comparação correta deve ser feita entre valores de perdas verificados para a mesma potência nominal, classe de tensão, frequência, impedância e norma de eficiência aplicável.

Essa distinção é importante porque a perda em vazio está presente sempre que o transformador está energizado, incluindo noites, fins de semana, períodos de baixa produção e edifícios parcialmente ocupados. Em instalações com longos períodos de energização e fatores de carga moderados, a perda no núcleo pode representar uma parcela relevante do custo energético ao longo da vida útil. Portanto, a questão não é simplesmente se a tecnologia a seco é “economizadora de energia”, mas se suas perdas magnéticas especificadas são justificadas pelo perfil operacional e pelos requisitos do local.

A perda em vazio é fundamentalmente uma questão de projeto do núcleo

A perda em vazio, também chamada de perda no núcleo ou perda no ferro, é a potência ativa consumida quando o secundário do transformador está em circuito aberto e a tensão nominal é aplicada ao enrolamento primário. Ela consiste principalmente em perdas por histerese e por correntes parasitas no núcleo magnético, com contribuições menores dos efeitos da corrente de excitação e das perdas parasitas estruturais.

Ao contrário da perda em carga, que aumenta aproximadamente com o quadrado da corrente, a perda em vazio permanece próxima de constante em uma determinada tensão e frequência. Um transformador de 1,000 kVA com uma carga relativamente modesta pode, portanto, consumir quase a mesma energia de perda no núcleo que consumiria próximo à carga nominal. O consumo anual de energia em vazio pode ser aproximado como:

Energia anual em vazio = perda em vazio (kW) × horas energizadas por ano

Uma redução de 300 W pode parecer pequena em uma ficha técnica, mas ao longo de 8,760 horas corresponde a cerca de 2,628 kWh por ano. Durante uma vida operacional de 20 a 30 anos, as implicações para energia, emissões e custos tornam-se significativas, especialmente onde os preços da eletricidade são elevados ou os relatórios de carbono são relevantes.

O tipo de construção não se sobrepõe a essa física. Tanto os transformadores a seco encapsulados em resina quanto os transformadores preenchidos com líquido utilizam núcleos de aço magnético laminado na maioria das aplicações de distribuição. O fato de um transformador ter baixa perda no núcleo depende da eficácia com que esse núcleo é projetado e fabricado.

Onde um transformador de distribuição a seco pode reduzir as perdas em vazio

Um transformador de distribuição a seco moderno pode oferecer perdas em vazio substancialmente menores do que os projetos a seco mais antigos, especialmente quando utiliza aço elétrico de grão orientado de alta qualidade, densidade de fluxo cuidadosamente otimizada, lâminas cortadas com precisão e montagem controlada do núcleo. Os maiores ganhos geralmente resultam de quatro escolhas técnicas.

Aço elétrico de grão orientado com menores perdas

O aço silício de grão orientado é desenvolvido para que a magnetização ao longo da direção de laminação exija menos energia. A perda no núcleo diminui quando são utilizados graus de aço com menor perda específica, embora o custo do material aumente. Para muitas instalações, essa relação é economicamente vantajosa porque a perda no núcleo ocorre continuamente, e não apenas na carga de pico.

O grau do material por si só não é suficiente. Especificações de compra que apenas solicitam “aço silício de alta qualidade” são vagas demais para respaldar uma avaliação de eficiência. O comprador deve exigir perda em vazio garantida em condições declaradas e verificação por ensaio no transformador concluído.

Geometria do núcleo e projeto das juntas

As juntas do núcleo com sobreposição escalonada reduzem a relutância magnética e a perturbação local do fluxo em comparação com configurações mais simples de junta de topo. Juntas em esquadria, sobreposição controlada e lâminas alinhadas com precisão podem reduzir a corrente de excitação e a perda localizada no núcleo. Em projetos de baixa perda, a geometria dos cantos e das juntas é tão importante quanto o grau nominal do aço.

A área da seção transversal do núcleo também influencia o projeto. Aumentar a área do núcleo permite uma menor densidade de fluxo operacional para uma determinada tensão, o que pode reduzir a perda em vazio. O custo é um núcleo maior e mais pesado, com mais aço. É por isso que projetos de transformadores com menores perdas podem não ser as opções menores ou de menor preço.

Densidade de fluxo controlada

A perda no núcleo aumenta de forma não linear à medida que a densidade de fluxo se aproxima da região superior da curva de operação do material magnético. Projetar com uma densidade de fluxo mais conservadora pode reduzir a corrente de excitação e a perda no núcleo, mas exige um núcleo maior ou um equilíbrio diferente entre enrolamento e núcleo. Um transformador otimizado para baixo custo de aquisição pode operar com uma densidade de fluxo mais elevada do que uma unidade otimizada para o desempenho energético ao longo do ciclo de vida.

A tensão é crucial nesse aspecto. A sobretensão aumenta a densidade de fluxo e pode elevar desproporcionalmente a perda em vazio. Um transformador testado na tensão nominal pode não apresentar a mesma perda em um sistema no qual a tensão de alimentação sustentada está acima do seu ponto de operação previsto. Isso deve ser considerado em redes de distribuição com alimentadores pouco carregados, práticas de posição de taps ou geração renovável que influencia a regulação de tensão.

Qualidade de fabricação e controle de tensões mecânicas

O aço elétrico pode perder desempenho magnético se for mal cortado, apresentar rebarbas excessivas, for comprimido, danificado durante o manuseio ou fixado inadequadamente. Tensões residuais nas lâminas aumentam as perdas. O recozimento do núcleo, a integridade do revestimento isolante, o controle de rebarbas e a força de fixação são, portanto, variáveis práticas de qualidade, e não detalhes de fábrica de importância secundária.

Para unidades a seco, as condições de transporte e instalação também merecem atenção. Vibração, montagem inadequada ou ventilação deficiente do invólucro podem não aumentar diretamente a perda no núcleo da mesma forma que uma condição de sobretensão, mas podem afetar a confiabilidade de longo prazo, o comportamento acústico e a temperatura de operação. Os valores de perda devem sempre ser avaliados como parte do projeto completo do transformador, e não como um número isolado de catálogo.

O tipo a seco não significa automaticamente menor perda em vazio do que o imerso em óleo

Um erro frequente de seleção é supor que a construção a seco seja inerentemente mais eficiente porque é frequentemente escolhida por segurança interna, gestão do risco de incêndio ou redução da manutenção de rotina. Essas são considerações válidas de seleção, mas são independentes da eficiência magnética.

Transformadores imersos em óleo também podem ser projetados com perdas no núcleo muito baixas. Em algumas potências e classes de tensão, unidades preenchidas com líquido podem oferecer uma solução de menor perda ou menor custo total porque o óleo proporciona transferência de calor eficiente, permitindo que os projetistas otimizem de forma diferente as dimensões do núcleo e dos enrolamentos. Por outro lado, unidades a seco podem ser altamente competitivas quando núcleos de baixa perda são especificados e os benefícios de instalação do isolamento seco são importantes.

A comparação prática deve utilizar uma base equivalente:

• mesma potência nominal, tensão primária e secundária, frequência, grupo vetorial e impedância;
• mesma norma de perdas aplicável ou especificação da concessionária;
• perda em vazio e perda em carga garantidas, declaradas separadamente;
• temperatura de referência definida para a medição da perda em carga;
• o mesmo perfil de carga operacional esperado e as mesmas horas anuais de energização;
• requisitos equivalentes de invólucro, refrigeração, ambiente e segurança contra incêndio.

Quando a distribuição externa, grandes capacidades ou projetos renováveis conectados à rede exigem equipamentos preenchidos com líquido, um projeto imerso em óleo pode continuar sendo tecnicamente adequado. Por exemplo, um Transformador de Distribuição de Energia Imerso em Óleo 20kV/0.4kV pode ser avaliado para redes urbanas, instalações industriais e interconexão de energia renovável onde é necessária a conversão de 20 kV para 400 V. Seu desempenho energético deve ser avaliado com base em valores de perda certificados e no regime operacional, e não apenas no meio de refrigeração. Fluidos de éster natural, como FR3, também podem ser considerados quando são relevantes características aprimoradas de ponto de combustão e ambientais, embora não determinem por si só a perda no núcleo.

Como as normas orientam a avaliação das perdas

As alegações de eficiência exigem um contexto claro de normas. A IEC 60076 é a principal série internacional de normas para transformadores. A IEC 60076-1 abrange requisitos gerais, enquanto a IEC 60076-11 trata de transformadores a seco. Os métodos de ensaio para perda em vazio e corrente em vazio são regidos pela estrutura da IEC 60076. Em um ensaio de aceitação, a perda em vazio é medida aplicando-se tensão nominal na frequência nominal a um enrolamento, enquanto o outro enrolamento permanece aberto.

Para instalações regidas pelas regras de ecodesign da União Europeia, o quadro aplicável incluiu o Regulamento da Comissão (UE) n.º 548/2014, que estabelece requisitos mínimos de eficiência para transformadores de potência pequenos, médios e grandes. Seus requisitos não devem ser aplicados por pressuposição: a aplicabilidade depende da categoria do transformador, da potência nominal, da data de instalação e do escopo regulatório. As equipes de projeto devem confirmar os requisitos legais vigentes para o mercado de destino, especialmente quando o equipamento é exportado ou incorporado em contratos de infraestrutura maiores.

As normas estabelecem referências comuns de medição e desempenho, mas não eliminam a necessidade de inspecionar os valores garantidos. Dois transformadores podem atender ao mesmo nível regulatório mínimo e ainda assim apresentar valores de perda em vazio significativamente diferentes. A conformidade é um piso, não necessariamente uma meta de otimização.

O argumento energético depende do fator de carga, mas não da forma como muitas especificações supõem

A perda em vazio é particularmente importante quando o transformador permanece energizado por longos períodos com carga baixa ou moderada. Isso é comum em edifícios comerciais com ocupação variável, instalações públicas, redes de distribuição residencial, sistemas essenciais alimentados em modo de espera e locais construídos com margem significativa para capacidade futura.

Em cargas altas e sustentadas, a perda em carga torna-se mais influente porque as perdas nos enrolamentos aumentam com o quadrado da corrente. Nessa situação, uma avaliação que se concentra apenas na perda no núcleo pode selecionar o projeto errado. O método econômico apropriado é calcular a perda anual de energia usando ambos os termos:

Energia anual de perdas ≈ P₀ × 8,760 + P_k × (fator de carga)² × 8,760

Aqui, P₀ é a perda em vazio e P_k é a perda em carga na temperatura de referência definida. Os perfis de carga reais não são constantes, portanto, um modelo mais preciso utiliza dados de carga por intervalo ou um fator de perda em carga derivado da demanda medida. O ponto permanece claro: minimizar P₀ é valioso, mas uma seleção tecnicamente adequada equilibra P₀, P_k, capacidade, condições ambientes, harmônicos e crescimento esperado da carga.

O sobredimensionamento é uma das causas mais comuns de consumo evitável de energia em vazio. Um transformador selecionado exclusivamente para uma possível demanda máxima futura pode operar durante anos com um fator de carga muito baixo enquanto suporta continuamente sua perda no núcleo. Alternativas podem incluir ampliações modulares de capacidade, transformadores em paralelo com lógica de comutação ou uma potência nominal selecionada a partir de uma previsão confiável de carga em etapas. Tais medidas exigem um projeto cuidadoso de proteção e operação, mas podem ser mais eficazes do que buscar apenas pequenas reduções incrementais na perda no núcleo.

Condições que podem comprometer a economia esperada

Valores baixos na placa de identificação não garantem operação com baixas perdas. Várias condições de campo merecem análise explícita antes de especificar um transformador de distribuição a seco.

Desvio da tensão de alimentação e seleção de taps

Como a perda no núcleo é sensível à tensão, a operação sustentada acima da tensão prevista pode reduzir a economia esperada. Verifique a tensão normal e máxima do sistema, a faixa de taps disponível, a posição do tap durante o comissionamento e se as práticas de regulação de tensão podem mudar à medida que a geração distribuída se expande.

Distorção harmônica da tensão

As cargas não lineares são normalmente discutidas em relação às perdas por correntes parasitas nos enrolamentos e à redução térmica de capacidade, mas a tensão distorcida também pode afetar a excitação magnética. Centros de dados, acionamentos de velocidade variável, retificadores e interfaces renováveis de eletrônica de potência exigem uma análise de harmônicos. Um transformador projetado para alimentação senoidal convencional pode necessitar de considerações térmicas e eletromagnéticas adicionais nesses ambientes.

Temperatura ambiente elevada e limites de ventilação

A temperatura ambiente não altera materialmente o mecanismo fundamental da perda no núcleo na mesma medida em que afeta a resistência dos enrolamentos e a perda em carga. No entanto, ela afeta fortemente a elevação de temperatura, a vida útil do isolamento, a carga utilizável e a capacidade do invólucro de dissipar calor. Um transformador a seco instalado em uma sala elétrica mal ventilada pode enfrentar restrições operacionais que superam uma modesta vantagem de perda em vazio.

Limites acústicos

Núcleos de baixa perda não são automaticamente mais silenciosos. Magnetostrição, construção das juntas, fixação, ressonância do invólucro e tensão aplicada afetam o nível sonoro. Em hospitais, edifícios comerciais, instalações de transporte e projetos urbanos densos, os requisitos de ruído devem ser especificados separadamente dos requisitos de perdas. Uma alteração de projeto destinada a reduzir a perda no núcleo pode modificar o perfil acústico e deve ser verificada por meio de dados garantidos de potência sonora ou pressão sonora sob condições de ensaio definidas.

O que deve ser solicitado durante a avaliação técnica

Uma especificação robusta não deve se basear em expressões amplas como “transformador a seco energeticamente eficiente”. Solicite as seguintes informações em uma planilha de proposta comparável:

• perda em vazio, corrente em vazio e perda em carga garantidas, com tensão de ensaio, frequência e temperatura de referência claramente declaradas;
• tipo de material do núcleo, abordagem de construção do núcleo e se são utilizadas juntas de sobreposição escalonada;
• registros de ensaios de rotina de fábrica de acordo com a norma IEC acordada ou a norma do mercado de destino;
• variação de tensão permitida, disposição dos taps, classe de isolamento, limites de elevação de temperatura e designação de refrigeração;
• orientações sobre carga harmônica ou redução de capacidade quando houver cargas de eletrônica de potência;
• garantias de nível sonoro quando o transformador for instalado próximo a espaços ocupados;
• um cálculo anual do custo das perdas utilizando o perfil de carga real do projeto e o método de valoração da eletricidade;
• tratamento claro das tolerâncias de perdas garantidas e das medidas corretivas se os valores medidos excederem os limites contratuais.

Também é útil distinguir dados de ensaio de rotina de evidências de ensaio de tipo. Os ensaios de rotina confirmam o desempenho da unidade fornecida ou do item de produção de acordo com o plano de ensaio acordado. Os relatórios de ensaio de tipo podem demonstrar a validade de um projeto, mas não substituem a necessidade de documentação de aceitação apropriada para o equipamento entregue.

A decisão diz respeito a perdas verificadas, não a rótulos de transformadores

Um transformador a seco pode reduzir as perdas de energia em vazio quando combina aço elétrico de baixa perda, carregamento magnético conservador, juntas bem projetadas e fabricação rigorosa do núcleo. Vale especialmente a pena considerá-lo onde os transformadores permanecem energizados continuamente, os fatores de carga são moderados, as restrições de instalação interna favorecem o isolamento seco e os custos locais de energia tornam as perdas ao longo da vida úteis financeiramente relevantes.

Mas o tipo a seco não é um atalho para menor perda no núcleo. A decisão de engenharia deve comparar os valores testados de P₀ e P_k, as condições de tensão, as restrições ambientais, o ambiente harmônico, os requisitos de segurança contra incêndio e o custo operacional do ciclo de vida com uma opção equivalente imersa em óleo. A escolha mais defensável é o transformador cujo desempenho de perdas verificado e cujas características de instalação se ajustam à rede real — não aquele cuja categoria de construção carrega a maior suposição de eficiência.
