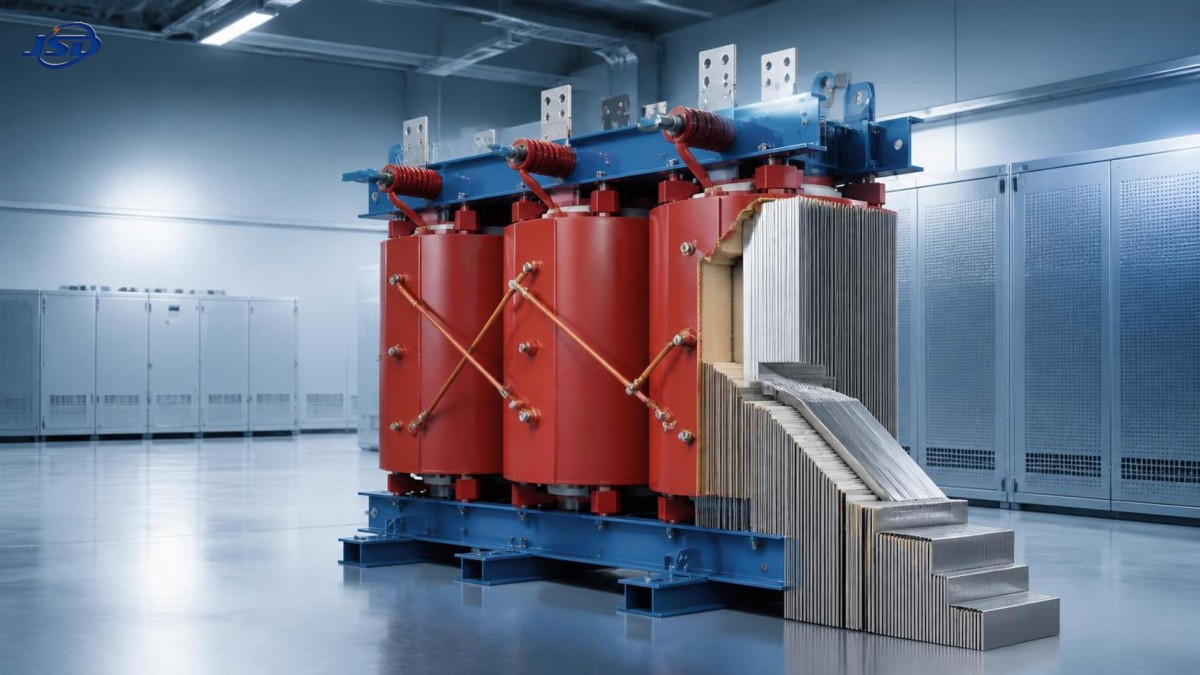

¿Puede un transformador de distribución de tipo seco reducir las pérdidas de energía en vacío?

¿Puede un transformador de distribución seco reducir de forma significativa las pérdidas de energía en vacío en los sistemas eléctricos modernos? La respuesta depende menos de la ausencia de aceite aislante que del diseño magnético del transformador: grado del acero del núcleo, geometría del núcleo, densidad de flujo, construcción de las juntas, rendimiento de excitación y precisión de fabricación. Una unidad seca puede lograr bajas pérdidas en vacío, pero no presenta inherentemente menores pérdidas que todas las alternativas sumergidas en aceite. La comparación correcta debe realizarse entre valores de pérdidas verificados con la misma potencia nominal, clase de tensión, frecuencia, impedancia y norma de eficiencia aplicable.

Esta distinción es importante porque las pérdidas en vacío están presentes siempre que el transformador está energizado, incluidas las noches, los fines de semana, los períodos de baja producción y los edificios parcialmente ocupados. En instalaciones con largas horas de energización y factores de carga moderados, las pérdidas del núcleo pueden representar una parte significativa del coste energético durante la vida útil. Por tanto, la cuestión no es simplemente si la tecnología seca «ahorra energía», sino si sus pérdidas magnéticas especificadas están justificadas por el perfil de funcionamiento y los requisitos del sitio.

Las pérdidas en vacío son fundamentalmente una cuestión de diseño del núcleo

Las pérdidas en vacío, también llamadas pérdidas del núcleo o pérdidas en hierro, son la potencia activa consumida cuando el secundario del transformador está en circuito abierto y se aplica la tensión nominal al devanado primario. Consisten principalmente en pérdidas por histéresis y pérdidas por corrientes parásitas en el núcleo magnético, con contribuciones menores de los efectos de la corriente de excitación y las pérdidas parásitas estructurales.

A diferencia de las pérdidas con carga, que aumentan aproximadamente con el cuadrado de la corriente, las pérdidas en vacío se mantienen casi constantes a una tensión y frecuencia determinadas. Por lo tanto, un transformador de 1,000 kVA con una carga relativamente moderada puede consumir casi la misma energía por pérdidas del núcleo que cerca de su carga nominal. El consumo anual de energía en vacío puede aproximarse como:

Energía anual en vacío = pérdidas en vacío (kW) × horas energizado por año

Una reducción de 300 W puede parecer menor en una ficha técnica, pero durante 8,760 horas equivale a aproximadamente 2,628 kWh anuales. Durante una vida útil de 20 a 30 años, las implicaciones en energía, emisiones y costes se vuelven significativas, especialmente cuando los precios de la electricidad son elevados o la elaboración de informes de carbono es relevante.

El tipo de construcción no invalida esta física. Tanto los transformadores secos de resina colada como los transformadores llenos de líquido utilizan núcleos de acero magnético laminado en la mayoría de las aplicaciones de distribución. Que un transformador tenga bajas pérdidas del núcleo depende de la eficacia con la que dicho núcleo esté diseñado y fabricado.

Dónde un transformador de distribución seco puede reducir las pérdidas en vacío

Un transformador de distribución seco moderno puede ofrecer pérdidas en vacío considerablemente menores que los diseños secos más antiguos, especialmente cuando utiliza acero eléctrico de grano orientado de alta calidad, densidad de flujo cuidadosamente optimizada, laminaciones cortadas con precisión y ensamblaje controlado del núcleo. Las mayores mejoras proceden generalmente de cuatro decisiones técnicas.

Acero eléctrico de grano orientado de menores pérdidas

El acero al silicio de grano orientado está diseñado para que la magnetización en la dirección de laminación requiera menos energía. Las pérdidas del núcleo disminuyen cuando se utilizan grados de acero con menores pérdidas específicas, aunque aumenta el coste del material. Para muchas instalaciones, esta compensación es económicamente razonable porque las pérdidas del núcleo se generan de forma continua y no solo en carga máxima.

El grado del material por sí solo no es suficiente. Las especificaciones de compra que simplemente solicitan «acero al silicio de alta calidad» son demasiado imprecisas para respaldar una evaluación de eficiencia. El comprador debe exigir pérdidas en vacío garantizadas en condiciones especificadas y verificación mediante ensayos en el transformador terminado.

Geometría del núcleo y diseño de juntas

Las juntas de núcleo step-lap reducen la reluctancia magnética y la perturbación local del flujo en comparación con las disposiciones butt-lap más sencillas. Las juntas a inglete, el solapamiento controlado y las laminaciones alineadas con precisión pueden reducir la corriente de excitación y las pérdidas localizadas del núcleo. En los diseños de bajas pérdidas, la geometría de las esquinas y las juntas importa tanto como el grado nominal del acero.

El área de sección transversal del núcleo también influye en el diseño. Aumentar el área del núcleo permite una menor densidad de flujo de funcionamiento para una tensión dada, lo que puede reducir las pérdidas en vacío. El coste es un núcleo más grande y pesado, con más acero. Por ello, los diseños de transformadores de menores pérdidas pueden no ser las opciones más pequeñas ni las de menor precio.

Densidad de flujo controlada

Las pérdidas del núcleo aumentan de manera no lineal a medida que la densidad de flujo se acerca a la región superior de la curva de funcionamiento del material magnético. Diseñar con una densidad de flujo más conservadora puede reducir la corriente de excitación y las pérdidas del núcleo, pero requiere un núcleo mayor o un equilibrio diferente entre devanado y núcleo. Un transformador optimizado para un bajo coste de compra puede funcionar a una densidad de flujo mayor que una unidad optimizada para el rendimiento energético durante su ciclo de vida.

La tensión es crucial en este aspecto. La sobretensión aumenta la densidad de flujo y puede elevar de forma desproporcionada las pérdidas en vacío. Un transformador ensayado a tensión nominal puede no mostrar las mismas pérdidas en un sistema donde la tensión de suministro sostenida está por encima de su punto de funcionamiento previsto. Esto debe considerarse en redes de distribución con alimentadores ligeramente cargados, prácticas de posición de tomas o generación renovable que influya en la regulación de tensión.

Calidad de fabricación y control de tensiones mecánicas

El acero eléctrico puede perder rendimiento magnético si se corta deficientemente, presenta rebabas excesivas, se comprime, se daña durante la manipulación o se sujeta de forma incorrecta. Las tensiones residuales en las laminaciones aumentan las pérdidas. Por tanto, el recocido del núcleo, la integridad del recubrimiento aislante, el control de rebabas y la fuerza de sujeción son variables prácticas de calidad, no detalles de fábrica de importancia secundaria.

En las unidades secas, también merecen atención las condiciones de transporte e instalación. La vibración, un montaje inadecuado o una ventilación deficiente de la envolvente pueden no aumentar directamente las pérdidas del núcleo de la misma manera que una condición de sobretensión, pero pueden afectar a la fiabilidad a largo plazo, al comportamiento acústico y a la temperatura de funcionamiento. Las cifras de pérdidas siempre deben evaluarse como parte del diseño completo del transformador, y no como un número aislado de catálogo.

El tipo seco no significa automáticamente menores pérdidas en vacío que el sumergido en aceite

Un error frecuente de selección es asumir que la construcción seca es inherentemente más eficiente porque suele elegirse por seguridad en interiores, gestión del riesgo de incendio o menor mantenimiento rutinario. Estas son consideraciones de selección válidas, pero son independientes de la eficiencia magnética.

Los transformadores sumergidos en aceite también pueden diseñarse con pérdidas del núcleo muy bajas. En algunas potencias nominales y clases de tensión, las unidades llenas de líquido pueden ofrecer una solución de menores pérdidas o menor coste total porque el aceite proporciona una transferencia de calor eficiente, lo que permite a los diseñadores optimizar de manera diferente las dimensiones del núcleo y los devanados. Por el contrario, las unidades secas pueden ser muy competitivas cuando se especifican núcleos de bajas pérdidas y son importantes las ventajas de instalación del aislamiento seco.

La comparación práctica debe utilizar una base equivalente:

• misma potencia nominal, tensión primaria y secundaria, frecuencia, grupo vectorial e impedancia;
• misma norma de pérdidas aplicable o especificación de la empresa eléctrica;
• pérdidas en vacío y pérdidas con carga garantizadas, indicadas por separado;
• temperatura de referencia definida para la medición de pérdidas con carga;
• el mismo perfil de carga de funcionamiento esperado y las mismas horas anuales de energización;
• requisitos equivalentes de envolvente, refrigeración, medio ambiente y seguridad contra incendios.

Cuando la distribución exterior, las grandes capacidades o los proyectos de energía renovable conectados a la red requieren equipos llenos de líquido, un diseño sumergido en aceite puede seguir siendo técnicamente adecuado. Por ejemplo, un Transformador de distribución de potencia sumergido en aceite de 20kV/0.4kV puede evaluarse para redes urbanas, plantas industriales e interconexión de energía renovable donde se requiere conversión de 20 kV a 400 V. Su rendimiento energético debe evaluarse a partir de valores de pérdidas certificados y del régimen de funcionamiento, en lugar de basarse únicamente en el medio de refrigeración. Los fluidos de éster natural como FR3 también pueden considerarse cuando son relevantes un mayor punto de inflamación y características medioambientales mejoradas, aunque por sí mismos no determinan las pérdidas del núcleo.

Cómo las normas determinan la evaluación de pérdidas

Las afirmaciones de eficiencia requieren un contexto normativo claro. IEC 60076 es la principal serie internacional de normas para transformadores. IEC 60076-1 cubre los requisitos generales, mientras que IEC 60076-11 aborda los transformadores secos. Los métodos de ensayo para pérdidas en vacío y corriente en vacío se rigen dentro del marco IEC 60076. En un ensayo de aceptación, las pérdidas en vacío se miden aplicando la tensión nominal a la frecuencia nominal a un devanado, mientras el otro permanece en circuito abierto.

Para instalaciones reguladas por las normas de diseño ecológico de la Unión Europea, el marco aplicable ha incluido el Reglamento (UE) n.º 548/2014 de la Comisión, que establece requisitos mínimos de eficiencia para transformadores de potencia pequeños, medianos y grandes. Sus requisitos no deben aplicarse por presunción: la aplicabilidad depende de la categoría del transformador, la potencia nominal, la fecha de instalación y el ámbito normativo. Los equipos de proyecto deben confirmar los requisitos legales vigentes del mercado de destino, especialmente cuando el equipo se exporta o se incorpora a contratos de infraestructura más amplios.

Las normas establecen referencias comunes de medición y rendimiento, pero no eliminan la necesidad de revisar los valores garantizados. Dos transformadores pueden cumplir ambos un nivel regulatorio mínimo y, aun así, tener valores de pérdidas en vacío significativamente diferentes. El cumplimiento es un mínimo, no necesariamente un objetivo de optimización.

El argumento energético depende del factor de carga, pero no de la forma que muchas especificaciones suponen

Las pérdidas en vacío son especialmente importantes cuando el transformador permanece energizado durante largos períodos con carga baja o moderada. Esto es común en edificios comerciales con ocupación variable, instalaciones públicas, redes de distribución residencial, sistemas esenciales alimentados por respaldo y sitios construidos con un margen considerable de capacidad futura.

Con cargas elevadas y sostenidas, las pérdidas con carga se vuelven más influyentes porque las pérdidas de los devanados aumentan con el cuadrado de la corriente. En esa situación, una evaluación centrada únicamente en las pérdidas del núcleo puede seleccionar un diseño incorrecto. El método económico adecuado consiste en calcular la pérdida anual de energía utilizando ambos términos:

Energía anual de pérdidas ≈ P₀ × 8,760 + P_k × (factor de carga)² × 8,760

Aquí, P₀ representa las pérdidas en vacío y P_k representa las pérdidas con carga a la temperatura de referencia definida. Los perfiles de carga reales no son constantes, por lo que un modelo más preciso utiliza datos de carga por intervalos o un factor de pérdidas con carga derivado de la demanda medida. El punto sigue siendo claro: minimizar P₀ es valioso, pero una selección técnicamente sólida equilibra P₀, P_k, capacidad, condiciones ambientales, armónicos y crecimiento de carga esperado.

El sobredimensionamiento es una de las causas más comunes de consumo evitable de energía en vacío. Un transformador seleccionado únicamente para una posible demanda máxima futura puede funcionar durante años con un factor de carga muy bajo mientras soporta continuamente sus pérdidas del núcleo. Las alternativas pueden incluir ampliaciones modulares de capacidad, transformadores en paralelo con lógica de conmutación o una potencia nominal seleccionada a partir de una previsión creíble de carga escalonada. Tales medidas requieren un diseño cuidadoso de protección y operación, pero pueden ser más eficaces que buscar pequeñas reducciones incrementales solo en las pérdidas del núcleo.

Condiciones que pueden comprometer los ahorros esperados

Los valores nominales de bajas pérdidas no garantizan un funcionamiento con bajas pérdidas. Varias condiciones de campo merecen una revisión explícita antes de especificar un transformador de distribución seco.

Desviación de la tensión de suministro y selección de tomas

Dado que las pérdidas del núcleo son sensibles a la tensión, el funcionamiento sostenido por encima de la tensión prevista puede reducir los ahorros esperados. Verifique la tensión normal y máxima del sistema, el rango de tomas disponible, la posición de tomas durante la puesta en servicio y si las prácticas de regulación de tensión pueden cambiar a medida que se expande la generación distribuida.

Distorsión armónica de tensión

Las cargas no lineales suelen analizarse en relación con las pérdidas por corrientes parásitas de los devanados y la reducción térmica de capacidad, pero la tensión distorsionada también puede afectar a la excitación magnética. Los centros de datos, los variadores de velocidad, los rectificadores y las interfaces de energía renovable basadas en electrónica de potencia requieren una revisión armónica. Un transformador diseñado para alimentación sinusoidal convencional puede necesitar consideraciones térmicas y electromagnéticas adicionales en dichos entornos.

Alta temperatura ambiente y límites de ventilación

La temperatura ambiente no cambia materialmente el mecanismo fundamental de las pérdidas del núcleo en la misma medida en que afecta a la resistencia de los devanados y las pérdidas con carga. Sin embargo, afecta considerablemente al aumento de temperatura, la vida útil del aislamiento, la capacidad de carga utilizable y la capacidad de la envolvente para disipar calor. Un transformador seco instalado en una sala eléctrica mal ventilada puede afrontar restricciones operativas que superen una modesta ventaja de pérdidas en vacío.

Límites acústicos

Los núcleos de bajas pérdidas no son automáticamente más silenciosos. La magnetostricción, la construcción de juntas, la sujeción, la resonancia de la envolvente y la tensión aplicada afectan al nivel sonoro. En hospitales, edificios comerciales, instalaciones de transporte y proyectos urbanos densos, los requisitos acústicos deben especificarse por separado de los requisitos de pérdidas. Un cambio de diseño destinado a reducir las pérdidas del núcleo puede modificar el perfil acústico y debe verificarse mediante datos garantizados de potencia sonora o presión sonora en condiciones de ensayo definidas.

Qué debe solicitarse durante la evaluación técnica

Una especificación sólida no debe basarse en expresiones generales como «transformador seco energéticamente eficiente». Solicite la siguiente información en un cuadro de ofertas comparable:

• pérdidas en vacío, corriente en vacío y pérdidas con carga garantizadas, con tensión de ensayo, frecuencia y temperatura de referencia claramente indicadas;
• tipo de material del núcleo, enfoque de construcción del núcleo y si se utilizan juntas step-lap;
• registros de ensayos rutinarios de fábrica de acuerdo con la norma IEC acordada o la norma del mercado de destino;
• variación de tensión permitida, disposición de tomas, clase de aislamiento, límites de aumento de temperatura y designación de refrigeración;
• orientación sobre carga armónica o reducción de capacidad cuando existan cargas de electrónica de potencia;
• garantías de nivel sonoro cuando el transformador se instale cerca de espacios ocupados;
• un cálculo del coste anual de pérdidas utilizando el perfil de carga real del proyecto y el método de valoración de electricidad;
• tratamiento claro de las tolerancias de pérdidas garantizadas y soluciones si los valores medidos superan los límites contractuales.

También es útil distinguir los datos de ensayos rutinarios de la evidencia de ensayos de tipo. Los ensayos rutinarios confirman el rendimiento de la unidad suministrada o del artículo de producción de acuerdo con el plan de ensayos acordado. Los informes de ensayos de tipo pueden demostrar la validez de un diseño, pero no sustituyen la necesidad de documentación de aceptación adecuada para el equipo entregado.

La decisión se basa en pérdidas verificadas, no en las etiquetas del transformador

Un transformador seco puede reducir las pérdidas de energía en vacío cuando combina acero eléctrico de bajas pérdidas, carga magnética conservadora, juntas bien diseñadas y una fabricación disciplinada del núcleo. Vale especialmente la pena considerarlo cuando los transformadores permanecen energizados de forma continua, los factores de carga son moderados, las restricciones de instalación interior favorecen el aislamiento seco y los costes locales de energía hacen que las pérdidas durante la vida útil sean financieramente relevantes.

Pero el tipo seco no es un atajo hacia menores pérdidas del núcleo. La decisión de ingeniería debe comparar los valores ensayados de P₀ y P_k, las condiciones de tensión, las restricciones ambientales, el entorno armónico, los requisitos de seguridad contra incendios y el coste operativo durante el ciclo de vida frente a una opción equivalente sumergida en aceite. La elección más justificable es el transformador cuyo rendimiento de pérdidas verificado y cuyas características de instalación se ajustan a la red real, no aquel cuya categoría de construcción conlleva la suposición más fuerte de eficiencia.
