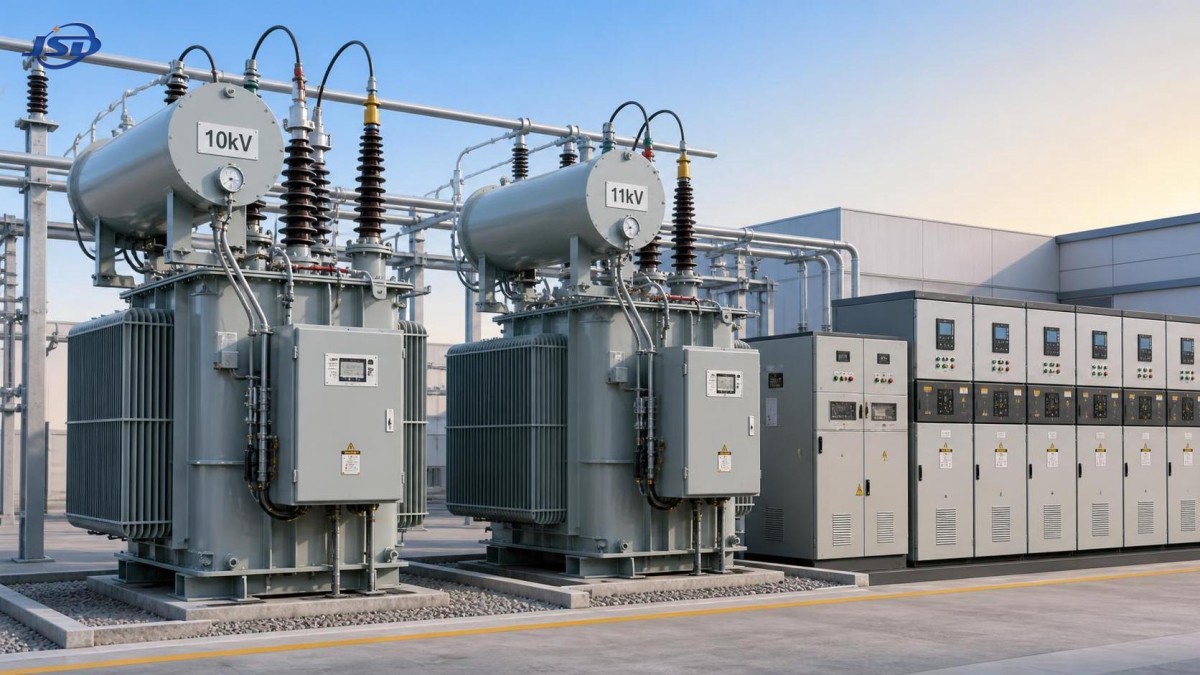

Transformateurs 11 kV vs 10 kV : quelle tension nominale convient à votre projet ?

Transformateurs 11 kV vs 10 kV : quelle tension nominale convient à votre projet ?

Le choix entre un transformateur 11 kV et une unité 10 kV exige davantage qu’une comparaison de la tension indiquée sur la plaque signalétique. Les évaluateurs techniques doivent confirmer la compatibilité avec le système avant d’examiner le prix ou le délai de livraison.

Le bon choix est normalement dicté par le réseau de distribution amont. Un transformateur doit correspondre à la tension réelle du système, au schéma de mise à la terre, aux exigences d’isolation et aux tolérances d’exploitation du réseau public.

Pour la plupart des projets, les équipements 10 kV conviennent aux réseaux normalisés autour de 10 kV. Un transformateur 11 kV est approprié lorsque la tension nominale du réseau, les appareillages de commutation, les câbles et les systèmes de protection prennent en charge 11 kV.

Tenter d’utiliser une tension nominale comme substitut interchangeable de l’autre peut entraîner des problèmes de coordination de l’isolation, une sélection incorrecte des prises, des complications de protection et des contraintes lors d’extensions futures.

Ce que les évaluateurs techniques cherchent réellement à déterminer

Les personnes qui comparent un transformateur 11 kV à un modèle 10 kV ont généralement besoin d’une décision de spécification justifiable, et non d’une explication générale des principes de fonctionnement des transformateurs.

Elles souhaitent savoir si la tension nominale sélectionnée fonctionnera en toute sécurité sur le réseau local, satisfera aux normes applicables et évitera des dépenses d’investissement inutiles.

Les équipes techniques doivent également avoir l’assurance que les pertes du transformateur, l’impédance, le groupe vectoriel, la capacité de tenue au court-circuit et la sortie basse tension correspondent aux exigences des équipements en aval.

Cette décision devient plus importante dans les usines industrielles, les centrales d’énergie renouvelable, les installations d’infrastructure et les projets de distribution des services publics dont la durée de fonctionnement prévue est longue.

Commencez par la tension nominale du réseau public ou interne

La première règle de sélection est simple : spécifiez la tension nominale haute tension du transformateur en fonction de la tension nominale du réseau d’alimentation.

Un réseau 10 kV doit généralement être équipé d’un transformateur conçu pour un service à 10 kV. De même, un réseau 11 kV doit normalement utiliser un transformateur 11 kV.

La tension nominale n’est pas simplement une désignation administrative. Elle définit la plage de fonctionnement attendue pour l’isolation des équipements, les appareils de coupure, les systèmes de câbles, les parafoudres et les réglages de protection.

Avant d’émettre une spécification d’achat, obtenez la convention de raccordement au réseau, le schéma unifilaire, la tolérance de tension d’alimentation, les informations sur le niveau de défaut et la méthode de mise à la terre.

Pour les réseaux industriels privés, confirmez si le départ entrant est réellement de 10 kV ou de 11 kV. La documentation existante peut différer des pratiques d’exploitation réelles du réseau public.

Les projets comportant plusieurs postes doivent également déterminer si chaque départ utilise la même classe de tension. Les sites à tensions mixtes exigent des limites d’interface claires et un étiquetage rigoureux.

Pourquoi 10 kV et 11 kV ne sont pas automatiquement interchangeables

Bien que la différence numérique semble faible, la conception de l’isolation d’un transformateur repose sur la classe de tension, l’exposition aux surtensions temporaires, les exigences de tenue aux impulsions et les niveaux d’essai normalisés.

Un transformateur 11 kV peut tolérer électriquement une alimentation de 10 kV, à condition que ses prises et la conception complète du système soient appropriées. Cela ne le rend pas automatiquement optimal.

L’utilisation d’une unité de tension nominale supérieure sur un réseau de tension inférieure peut réduire la tension secondaire disponible si la position de prise hors tension ou en charge n’est pas sélectionnée correctement.

À l’inverse, l’utilisation d’un transformateur 10 kV sur une alimentation 11 kV peut surcharger l’isolation haute tension, augmenter le courant magnétisant et compromettre la fiabilité à long terme.

L’ensemble du système primaire est important. Les traversées de transformateur, les terminaisons de câbles, les parafoudres, les unités de boucle, les sectionneurs et les transformateurs de mesure doivent avoir des tensions nominales compatibles.

Par conséquent, la sélection de la tension doit être considérée comme un exercice de coordination du système plutôt que comme une comparaison d’équipements indépendants.

Vérifiez la plage de tension de fonctionnement réelle, pas uniquement la plaque signalétique

Les réseaux de distribution ne fonctionnent pas à une tension parfaitement fixe. Les variations de charge, la régulation de la source, les manœuvres et la longueur des départs créent des variations de tension normales.

Les évaluateurs doivent demander les tensions primaire minimale, normale et maximale attendues aux bornes du transformateur, plutôt que de se fier uniquement à une valeur nominale.

Les prises du transformateur sont conçues pour compenser les écarts de tension attendus. Toutefois, la plage de prises et la configuration des pas de prises doivent convenir aux conditions d’exploitation du projet.

Par exemple, un transformateur 11 kV alimentant un réseau 11 kV peut nécessiter des positions de prises maintenant la tension spécifiée du jeu de barres basse tension pendant les variations habituelles de l’alimentation.

Les performances en basse tension sont importantes, car les moteurs, les variateurs de fréquence, les redresseurs, les équipements de chauffage et les commandes sensibles peuvent mal réagir à un écart de tension prolongé.

Lorsque les conditions d’alimentation sont instables, évaluez si des prises hors tension suffisent ou si un changeur de prises en charge est justifié par l’application.

Comparez les exigences de coordination de l’isolation et de protection contre les surtensions

La coordination de l’isolation est l’une des raisons les plus importantes d’éviter une substitution occasionnelle entre tensions nominales. Elle protège les équipements contre les surtensions de foudre et de manœuvre.

Les paramètres pertinents comprennent la tension de tenue à fréquence industrielle, le niveau de tenue aux impulsions de foudre, le niveau d’isolation du neutre, la ligne de fuite des traversées et la sévérité de la pollution locale.

Les postes extérieurs dans les zones côtières, industrielles, désertiques ou fortement polluées nécessitent souvent une conception de l’isolation et des lignes de fuite plus soignée que les installations intérieures abritées.

Un transformateur 11 kV doit être évalué avec le niveau de protection du parafoudre associé, la tension nominale d’isolation des câbles et les caractéristiques des surtensions de manœuvre en amont.

Les parafoudres doivent être sélectionnés en fonction de la tension du système et des conditions de mise à la terre. Un parafoudre mal coordonné peut laisser le transformateur insuffisamment protégé.

Demandez aux fournisseurs les données d’essai d’isolation, les détails des traversées, les normes IEC ou ANSI applicables, ainsi qu’une confirmation que la configuration proposée correspond à l’environnement du site.

La puissance ne détermine pas la tension nominale, mais elle modifie l’évaluation

La puissance nominale en kVA et la tension nominale primaire d’un transformateur répondent à des problématiques différentes. La puissance définit la capacité à alimenter les charges, tandis que la tension nominale définit la compatibilité avec le réseau d’alimentation.

Néanmoins, les transformateurs plus importants nécessitent un examen plus large, car leur courant d’appel, leur contribution au défaut, le choix de l’impédance, le système de refroidissement et les exigences de transport influencent le projet.

Calculez la demande à partir de données de charge diversifiées, de prévisions d’expansion, des conditions de démarrage des moteurs, des charges générant des harmoniques et de la philosophie de redondance requise.

Un surdimensionnement uniquement destiné à la croissance future peut accroître les pertes à vide et le coût d’investissement. Un sous-dimensionnement peut entraîner une élévation de température excessive, une chute de tension et une durée de vie réduite des équipements.

Pour les charges critiques, envisagez des configurations à deux transformateurs, le sectionnement des jeux de barres, le transfert de charge d’urgence et les conséquences de l’arrêt d’un seul transformateur.

La sélection de la tension reste déterminée par le réseau, tandis que la puissance doit être optimisée à l’aide de profils d’exploitation réalistes et d’hypothèses documentées de demande future.

La sélection de l’impédance peut affecter les performances du projet davantage que la différence de tension

L’impédance du transformateur détermine l’importance de la chute de tension sous charge et le courant de court-circuit que le transformateur peut fournir aux défauts en aval.

Une impédance plus faible peut faciliter le démarrage des moteurs et réduire le creux de tension, mais elle augmente également le courant de défaut disponible et peut nécessiter un appareillage de commutation de calibre supérieur.

Une impédance plus élevée peut limiter le niveau de défaut, mais une impédance excessive peut nuire à l’accélération des gros moteurs ou provoquer des variations de tension inacceptables lors des changements de charge du procédé.

Les évaluateurs techniques doivent modéliser le transformateur avec l’impédance de la source entrante, les longueurs de câble, les profils de démarrage des moteurs, les générateurs et les dispositifs de protection basse tension.

Ne sélectionnez pas l’impédance à partir d’une valeur générique de catalogue sans vérifier les études de coordination. Le pourcentage correct dépend de la puissance nominale, de l’application et de l’architecture du réseau.

Cet examen est tout aussi important pour les transformateurs 10 kV et 11 kV, en particulier dans les installations industrielles exposées à des niveaux de défaut élevés.

Évaluez les exigences de tension secondaire à partir du côté charge

Le transformateur sélectionné doit fournir une sortie basse tension compatible avec les équipements d’utilisation locaux, les tableaux de distribution, les moteurs, les convertisseurs et les normes électriques du bâtiment.

Les tensions secondaires courantes peuvent inclure 400V, 415V, 420V, 440V ou 480V, selon la région, l’origine des équipements et les exigences du procédé industriel.

Spécifiez la tension requise à la charge ou au jeu de barres principal basse tension, puis tenez compte de la régulation du transformateur, de la chute de tension dans les câbles et de la variation normale de l’alimentation.

Une tension nominale primaire appropriée ne peut pas compenser une tension secondaire mal choisie. Une tension de sortie incorrecte peut créer des problèmes d’exploitation dans l’ensemble d’une installation.

Lorsque des machines importées sont concernées, vérifiez les plaques signalétiques des moteurs, les transformateurs de commande, les plages d’entrée des variateurs et les exigences de fréquence avant de finaliser le rapport de transformation.

Pour les installations nécessitant une entrée de 13.8kV et des sorties basse tension flexibles, évaluez letransformateur de distribution 13.8kV en tenant compte des exigences complètes d’interface électrique du projet.

La fréquence, le groupe vectoriel et le schéma de neutre doivent être définis dès le début

La fréquence est une donnée fondamentale de conception. Un transformateur prévu pour 50Hz ne doit pas être supposé adapté à un fonctionnement à 60Hz sans confirmation du fabricant.

Faire fonctionner un transformateur à une fréquence inférieure à celle prévue peut augmenter la densité de flux du noyau et potentiellement provoquer une surchauffe, une saturation, des pertes plus élevées et des contraintes d’isolation.

Le choix du groupe vectoriel affecte le déphasage, le fonctionnement en parallèle, le comportement harmonique et la disponibilité d’un point neutre pour la distribution basse tension.

Dyn11 reste courant pour de nombreuses applications de distribution, car il fournit un neutre basse tension et aide à gérer certains effets des courants de troisième harmonique.

Toutefois, le groupe vectoriel approprié dépend du réseau. Les transformateurs en parallèle doivent avoir des rapports de tension, des groupes vectoriels, des valeurs d’impédance et des positions de prises compatibles.

Spécifiez clairement les exigences de mise à la terre du neutre, en particulier lorsque la protection contre les défauts à la terre, l’interconnexion de générateurs, les charges électroniques sensibles ou la continuité du procédé sont concernées.

Les pertes et le coût du cycle de vie doivent influencer la sélection finale

Le prix d’achat est visible au stade des achats, mais les pertes du transformateur se poursuivent pendant toute la durée de fonctionnement de l’unité et peuvent affecter sensiblement le coût total du projet.

Les pertes à vide se produisent chaque fois que le transformateur est sous tension. Les pertes en charge augmentent avec le courant et deviennent particulièrement importantes dans les installations fortement chargées ou fonctionnant en continu.

Comparez les valeurs de pertes garanties à la même température de référence, avec la même puissance nominale, la même impédance et la même norme d’essai. Les pertes inférieures doivent être évaluées par rapport aux tarifs énergétiques et aux profils de charge.

L’évaluation du rendement doit inclure le facteur de charge annuel prévu, les heures de fonctionnement, le coût de l’électricité, l’énergie de refroidissement lorsque cela est pertinent et la durée de service anticipée.

Un acier au silicium à grains orientés de haute qualité, des enroulements bien conçus et des processus de fabrication maîtrisés peuvent réduire les pertes, le bruit et la production de chaleur.

Pour les projets techniquement exigeants, demandez des pertes garanties avec des tolérances définies et établissez les exigences d’essais de réception dans la spécification d’achat.

Les conditions environnementales peuvent modifier la conception requise

La température ambiante, l’altitude, l’humidité, la poussière, la corrosion, l’exposition sismique, le risque d’incendie et l’espace d’installation peuvent influencer la construction du transformateur et les décisions de puissance nominale.

Les sites de haute altitude réduisent l’efficacité du refroidissement et les performances de l’isolation externe. Ils peuvent nécessiter un déclassement, des distances d’isolement plus grandes ou des composants d’isolation spécialement sélectionnés.

Les climats chauds peuvent augmenter la température des enroulements, tandis que les locaux de transformateurs fermés peuvent nécessiter des études de ventilation afin d’éviter l’accumulation de chaleur et la réduction de la durée de vie.

Les transformateurs immergés dans l’huile exigent une attention particulière à la séparation coupe-feu, au confinement de l’huile, au drainage, à l’accès et aux réglementations locales. Les unités sèches peuvent convenir à certaines applications intérieures.

Les unités extérieures nécessitent des enveloppes durables, des systèmes de peinture appropriés, une protection contre la corrosion et un indice de protection adapté pour les boîtes de jonction et les armoires de commande.

Ces facteurs environnementaux ne déterminent pas si 10 kV ou 11 kV est correct, mais ils déterminent si l’unité sélectionnée restera fiable en service.

Utilisez les normes comme base d’achat, et non comme substitut à l’ingénierie

Les normes définissent des méthodes d’essai essentielles, des tolérances, des attentes de conception et des contrôles qualité. Elles aident les acheteurs à comparer équitablement des propositions de transformateurs techniquement similaires.

IEC 60076 est largement utilisée pour les exigences relatives aux transformateurs de puissance, tandis que les normes IEEE et ANSI peuvent s’appliquer aux projets suivant les pratiques nord-américaines.

Les spécifications du projet doivent identifier les normes applicables, les essais de routine requis, les preuves d’essais de type, les niveaux d’isolation, les limites d’élévation de température et les valeurs de pertes acceptables.

Demandez si les rapports d’essai se rapportent à la conception proposée plutôt qu’à une famille de produits éloignée. Les données critiques doivent être traçables jusqu’à la configuration réelle de l’équipement.

Les essais de réception en usine doivent vérifier le rapport de transformation, le groupe vectoriel, la résistance des enroulements, la résistance d’isolation, l’impédance, les pertes à vide, les pertes en charge et les performances diélectriques.

Pour les projets à risque plus élevé, les essais en présence d’un témoin ou une inspection indépendante peuvent apporter une confirmation utile avant expédition et réduire les surprises lors de la mise en service.

Un processus décisionnel pratique pour la sélection d’un transformateur 11 kV

Commencez par le point de raccordement. Confirmez la tension nominale du réseau public, la tension maximale, le schéma de mise à la terre, le niveau de court-circuit et les exigences de raccordement applicables.

Ensuite, établissez la tension secondaire requise, la fréquence, la demande totale, la marge de croissance future, le facteur de puissance, le profil harmonique et les attentes relatives aux charges critiques.

Réalisez ensuite des études d’écoulement de puissance, de court-circuit, de coordination des protections et de démarrage des moteurs. Ces calculs transforment les paramètres de base du transformateur en une recommandation spécifique au projet.

Définissez les niveaux d’isolation, la plage de prises, le groupe vectoriel, l’impédance, la méthode de refroidissement, le type d’enveloppe, les conditions environnementales et les exigences de surveillance dans la spécification technique.

Comparez les fournisseurs selon les données techniques garanties, la capacité d’essai, la documentation qualité, le calendrier de livraison, les pertes sur le cycle de vie, les conditions de garantie et la capacité de service locale.

Enfin, examinez le transformateur comme faisant partie du poste complet. Les appareillages de commutation, les câbles, les parafoudres, les compteurs, la mise à la terre et les relais de protection doivent tous être compatibles.

Erreurs courantes de spécification à éviter

Une erreur fréquente consiste à commander un transformateur 11 kV parce qu’il semble plus robuste, sans confirmer que son rapport et ses prises conviennent à une alimentation 10 kV.

Une autre erreur consiste à sélectionner la puissance uniquement à partir des totaux de charges raccordées. Cela ignore la diversité, le cycle de service, le démarrage des moteurs, l’échauffement harmonique et la gestion future des charges.

Certaines spécifications omettent l’impédance, le groupe vectoriel ou le niveau d’isolation. Ces omissions favorisent des hypothèses de fournisseurs susceptibles d’entrer en conflit avec les exigences de protection et d’exploitation.

Les évaluateurs doivent également éviter de comparer les chiffres de pertes sans confirmer qu’ils reposent sur la même base d’essai. Des valeurs similaires en apparence peuvent représenter des températures ou conditions de puissance nominale différentes.

Choisir un équipement uniquement sur la base du coût initial néglige souvent les pertes d’énergie, l’exposition aux arrêts, l’accès pour la maintenance, le soutien en pièces de rechange et le coût des modifications tardives de conception.

Un calendrier technique clair réduit ces risques et permet une évaluation pertinente de plusieurs offres de transformateurs conformes.

Recommandation finale

Le bon choix entre les transformateurs 10 kV et 11 kV commence par le réseau d’alimentation réel, et non par une préférence pour une classe de tension plutôt qu’une autre.

Sélectionnez une unité 10 kV pour un système 10 kV vérifié et un transformateur 11 kV pour un système 11 kV vérifié, puis optimisez les prises, l’impédance, la puissance et l’isolation.

Pour les évaluateurs techniques, la décision d’achat la plus solide s’appuie sur des études de réseau, des conditions d’exploitation documentées, une analyse du coût du cycle de vie et une spécification complète de conformité.

Lorsque la tension nominale, les exigences secondaires, la coordination des protections et la conception environnementale sont alignées, le transformateur devient un actif fiable à long terme plutôt qu’un risque pour le projet.
