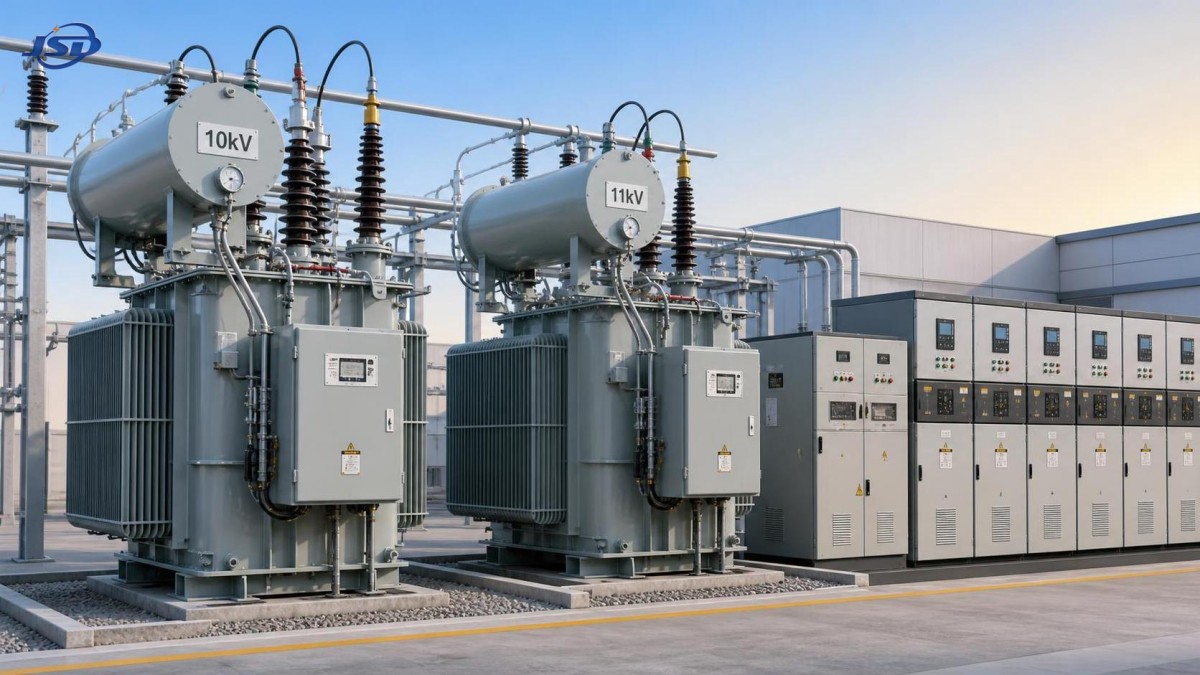

Transformadores de 11 kV frente a 10 kV: ¿qué nivel de tensión se adapta a su proyecto?

Transformadores de 11kV frente a 10kV: ¿Qué tensión nominal se adapta a su proyecto?

Elegir entre un transformador de 11kV y una unidad de 10kV requiere más que comparar la tensión de placa. Los evaluadores técnicos deben confirmar la compatibilidad del sistema antes de revisar el precio o el plazo de entrega.

La elección correcta normalmente está determinada por la red de distribución aguas arriba. Un transformador debe coincidir con la tensión real del sistema, la configuración de puesta a tierra, los requisitos de aislamiento y las tolerancias operativas de la compañía eléctrica.

Para la mayoría de los proyectos, los equipos de 10kV son adecuados para redes estandarizadas en torno a 10kV. Un transformador de 11kV es apropiado cuando la tensión nominal de la red, la aparamenta, los cables y los sistemas de protección admiten 11kV.

Intentar utilizar una tensión nominal como sustituto intercambiable de la otra puede generar problemas de coordinación de aislamiento, selección incorrecta de tomas, complicaciones de protección y limitaciones para futuras ampliaciones.

Lo que los evaluadores técnicos realmente intentan determinar

Quienes comparan un transformador de 11kV con un modelo de 10kV normalmente necesitan una decisión de especificación justificable, no una explicación general de los principios de funcionamiento de los transformadores.

Desean saber si la tensión nominal seleccionada funcionará de forma segura en la red local, cumplirá las normas aplicables y evitará gastos de capital innecesarios.

Los equipos técnicos también necesitan la certeza de que las pérdidas del transformador, la impedancia, el grupo vectorial, la capacidad de soportar cortocircuitos y la salida de baja tensión cumplan los requisitos de los equipos aguas abajo.

La decisión adquiere mayor importancia en plantas industriales, estaciones de energía renovable, instalaciones de infraestructura y proyectos de distribución eléctrica con largas vidas operativas previstas.

Comience por la tensión nominal de la red eléctrica o interna

La primera regla de selección es sencilla: especifique la tensión nominal de alta tensión del transformador de acuerdo con la tensión nominal de la red de suministro.

Una red de 10kV generalmente debe recibir un transformador diseñado para servicio de 10kV. De igual modo, una red de 11kV normalmente debe utilizar un transformador de 11kV.

La tensión nominal no es simplemente una etiqueta administrativa. Establece el rango operativo esperado para el aislamiento de los equipos, los dispositivos de maniobra, los sistemas de cables, los pararrayos y los ajustes de protección.

Antes de emitir una especificación de compra, obtenga el acuerdo de conexión de la compañía eléctrica, el diagrama unifilar, la tolerancia de tensión de suministro, la información sobre el nivel de fallo y el método de puesta a tierra.

Para redes industriales privadas, confirme si el alimentador de entrada es realmente de 10kV o 11kV. La documentación heredada puede diferir de la práctica operativa real de la compañía eléctrica.

Los proyectos con múltiples subestaciones también deben determinar si cada alimentador utiliza la misma clase de tensión. Los emplazamientos con tensiones mixtas requieren límites de interfaz claros y un etiquetado riguroso.

Por qué 10kV y 11kV no son automáticamente intercambiables

Aunque la diferencia numérica parece pequeña, el diseño del aislamiento del transformador se basa en la clase de tensión, la exposición a sobretensiones temporales, los requisitos de soportabilidad al impulso y los niveles de ensayo normalizados.

Un transformador de 11kV puede tolerar eléctricamente un suministro de 10kV, siempre que sus tomas y el diseño completo del sistema sean adecuados. Esto no lo convierte automáticamente en la opción óptima.

El uso de una unidad de mayor tensión nominal en una red de menor tensión puede reducir la tensión secundaria disponible si la posición de la toma sin carga o bajo carga no se selecciona correctamente.

Por el contrario, aplicar un transformador de 10kV a un suministro de 11kV puede sobrecargar el aislamiento de alta tensión, aumentar la corriente de magnetización y comprometer la fiabilidad a largo plazo.

Todo el sistema primario es importante. Las boquillas del transformador, las terminaciones de cables, los pararrayos, las unidades de anillo, los seccionadores y los transformadores de medida deben tener tensiones nominales compatibles.

Por lo tanto, la selección de tensión debe tratarse como un ejercicio de coordinación del sistema, en lugar de una comparación aislada de equipos.

Verifique el rango de tensión de funcionamiento real, no solo la placa de características

Las redes de distribución no funcionan a una tensión perfectamente fija. Los cambios de carga, la regulación de la fuente, las maniobras y la longitud de los alimentadores generan variaciones normales de tensión.

Los evaluadores deben solicitar las tensiones primaria mínima, normal y máxima esperadas en los terminales del transformador, en lugar de basarse únicamente en un valor nominal.

Las tomas del transformador están diseñadas para adaptarse a las desviaciones de tensión previstas. Sin embargo, el rango de tomas y la disposición de sus pasos deben ser adecuados para las condiciones operativas del proyecto.

Por ejemplo, un transformador de 11kV que alimenta una red de 11kV puede requerir posiciones de toma que mantengan la tensión especificada de la barra de baja tensión durante las variaciones típicas del suministro.

El rendimiento en baja tensión es importante porque los motores, los variadores de frecuencia, los rectificadores, los equipos de calefacción y los controles sensibles pueden reaccionar mal a desviaciones sostenidas de tensión.

Cuando las condiciones de suministro son inestables, evalúe si las tomas sin carga son suficientes o si un cambiador de tomas bajo carga está justificado por la aplicación.

Compare los requisitos de coordinación de aislamiento y protección contra sobretensiones

La coordinación de aislamiento es una de las razones más importantes para evitar la sustitución informal entre tensiones nominales. Protege los equipos frente a sobretensiones por rayos y maniobras.

Los parámetros relevantes incluyen la tensión soportada a frecuencia industrial, el nivel de soportabilidad al impulso atmosférico, el nivel de aislamiento del neutro, la distancia de fuga de las boquillas y la severidad de la contaminación local.

Las subestaciones exteriores en zonas costeras, industriales, desérticas o muy contaminadas suelen requerir un diseño de aislamiento y distancia de fuga más cuidadoso que las instalaciones interiores protegidas.

Un transformador de 11kV debe evaluarse junto con el nivel de protección del pararrayos asociado, la tensión nominal del aislamiento de los cables y las características de las sobretensiones de maniobra aguas arriba.

Los pararrayos deben seleccionarse según la tensión del sistema y las condiciones de puesta a tierra. Un pararrayos coordinado incorrectamente puede dejar el transformador insuficientemente protegido.

Solicite a los proveedores datos de ensayos de aislamiento, detalles de las boquillas, las normas IEC o ANSI aplicables y la confirmación de que la configuración propuesta se ajusta al entorno del emplazamiento.

La capacidad no determina la tensión nominal, pero modifica la evaluación

La potencia nominal en kVA y la tensión primaria nominal del transformador resuelven problemas diferentes. La capacidad define la aptitud para atender la carga, mientras que la tensión nominal define la compatibilidad con la red de suministro.

No obstante, los transformadores de mayor tamaño requieren una revisión más amplia, ya que su corriente de irrupción, contribución al fallo, selección de impedancia, sistema de refrigeración y requisitos de transporte afectan al proyecto.

Calcule la demanda utilizando datos de carga diversificada, previsiones de ampliación, condiciones de arranque de motores, cargas generadoras de armónicos y la filosofía de redundancia requerida.

El sobredimensionamiento únicamente para crecimiento futuro puede aumentar las pérdidas en vacío y el coste de capital. El subdimensionamiento puede provocar un aumento excesivo de temperatura, caída de tensión y una menor vida útil del equipo.

Para cargas críticas, considere configuraciones con dos transformadores, seccionamiento de barras, transferencia de carga de emergencia y las consecuencias de la indisponibilidad de un único transformador.

La selección de tensión sigue estando determinada por la red, mientras que la capacidad debe optimizarse utilizando perfiles operativos realistas y supuestos documentados sobre la demanda futura.

La selección de impedancia puede afectar más al rendimiento del proyecto que la diferencia de tensión

La impedancia del transformador determina cuánto cae la tensión bajo carga y cuánta corriente de cortocircuito puede suministrar el transformador a fallos aguas abajo.

Una impedancia menor puede favorecer el arranque de motores y reducir la caída de tensión, pero también aumenta la corriente de fallo disponible y puede requerir aparamenta de mayor capacidad nominal.

Una impedancia mayor puede limitar la capacidad de fallo, pero una impedancia excesiva puede perjudicar la aceleración de motores grandes o provocar variaciones inaceptables de tensión durante cambios de carga del proceso.

Los evaluadores técnicos deben modelar el transformador junto con la impedancia de la fuente de entrada, las longitudes de cable, los perfiles de arranque de motores, los generadores y los dispositivos de protección de baja tensión.

No seleccione la impedancia a partir de un valor genérico de catálogo sin verificar los estudios de coordinación. El porcentaje correcto depende de la potencia nominal, la aplicación y la arquitectura de la red.

Esta revisión es igualmente importante para transformadores de 10kV y 11kV, especialmente en instalaciones industriales expuestas a altos niveles de fallo.

Evalúe los requisitos de tensión secundaria desde el lado de carga hacia atrás

El transformador seleccionado debe proporcionar una salida de baja tensión compatible con los equipos de utilización locales, cuadros de distribución, motores, convertidores y normas eléctricas de edificios.

Las tensiones secundarias habituales pueden incluir 400V, 415V, 420V, 440V o 480V, según la región, el origen de los equipos y los requisitos del proceso industrial.

Especifique la tensión requerida en la carga o en la barra principal de baja tensión y, a continuación, tenga en cuenta la regulación del transformador, la caída de tensión en cables y la variación normal del suministro.

Una tensión primaria nominal adecuada no puede compensar una tensión secundaria mal elegida. Una tensión de salida incorrecta puede generar problemas operativos en toda una instalación.

Cuando intervenga maquinaria importada, verifique las placas de los motores, los transformadores de control, los rangos de entrada de los variadores y los requisitos de frecuencia antes de finalizar la relación de transformación.

Para instalaciones que requieran entrada de 13.8kV y salidas flexibles de baja tensión, evalúe elTransformador de distribución de 13.8kV junto con los requisitos completos de interfaz eléctrica del proyecto.

La frecuencia, el grupo vectorial y la configuración del neutro deben definirse desde el inicio

La frecuencia es un dato fundamental de diseño. No debe asumirse que un transformador destinado a 50Hz es adecuado para operar a 60Hz sin confirmación del fabricante.

Operar un transformador a una frecuencia inferior a la de diseño puede aumentar la densidad de flujo del núcleo y provocar potencialmente sobrecalentamiento, saturación, mayores pérdidas y esfuerzo de aislamiento.

La selección del grupo vectorial afecta al desplazamiento de fase, la operación en paralelo, el comportamiento de los armónicos y la disponibilidad de un punto neutro para la distribución de baja tensión.

Dyn11 sigue siendo habitual en muchas aplicaciones de distribución porque proporciona un neutro de baja tensión y ayuda a gestionar ciertos efectos de corrientes de tercer armónico.

Sin embargo, el grupo vectorial correcto depende de la red. Los transformadores en paralelo deben tener relaciones de tensión, grupos vectoriales, valores de impedancia y posiciones de toma compatibles.

Especifique claramente los requisitos de puesta a tierra del neutro, especialmente cuando intervengan protección contra fallos a tierra, interconexión de generadores, cargas electrónicas sensibles o continuidad del proceso.

Las pérdidas y el coste del ciclo de vida deben influir en la selección final

El precio de compra es visible durante la fase de adquisición, pero las pérdidas del transformador continúan durante toda la vida operativa de la unidad y pueden afectar materialmente al coste total del proyecto.

La pérdida en vacío se produce siempre que el transformador está energizado. La pérdida en carga aumenta con la corriente y cobra especial importancia en instalaciones muy cargadas o en funcionamiento continuo.

Compare los valores de pérdidas garantizados a la misma temperatura de referencia, potencia nominal, impedancia y norma de ensayo. Las menores pérdidas deben evaluarse frente a las tarifas energéticas y los perfiles de carga.

La evaluación de eficiencia debe incluir el factor de carga anual previsto, las horas de funcionamiento, el coste de electricidad, la energía de refrigeración cuando corresponda y la vida útil prevista.

El acero al silicio de grano orientado de alta calidad, los devanados bien diseñados y los procesos de fabricación controlados pueden reducir las pérdidas, el ruido y la generación de calor.

Para proyectos técnicamente exigentes, solicite pérdidas garantizadas con tolerancias definidas y establezca requisitos de pruebas de aceptación en la especificación de compra.

Las condiciones ambientales pueden modificar el diseño requerido

La temperatura ambiente, la altitud, la humedad, el polvo, la corrosión, la exposición sísmica, el riesgo de incendio y el espacio de instalación pueden influir en la construcción del transformador y en las decisiones sobre su potencia nominal.

Las ubicaciones a gran altitud reducen la eficacia de refrigeración y el rendimiento del aislamiento externo. Pueden requerir reducción de potencia, mayores distancias libres o componentes de aislamiento especialmente seleccionados.

Los climas cálidos pueden aumentar las temperaturas de los devanados, mientras que las salas de transformadores cerradas pueden requerir estudios de ventilación para evitar la acumulación de calor y la reducción de la vida útil.

Los transformadores sumergidos en aceite requieren atención a la separación contra incendios, la contención de aceite, el drenaje, el acceso y las normativas locales. Las unidades de tipo seco pueden ser adecuadas para determinadas aplicaciones interiores.

Las unidades exteriores necesitan envolventes duraderas, sistemas de pintura adecuados, protección contra la corrosión y el grado de protección apropiado para cajas de terminales y armarios de control.

Estos factores ambientales no deciden si 10kV u 11kV es correcto, pero determinan si la unidad seleccionada seguirá siendo fiable en servicio.

Utilice las normas como base de adquisición, no como sustituto de la ingeniería

Las normas definen métodos de ensayo esenciales, tolerancias, expectativas de diseño y controles de calidad. Ayudan a los compradores a comparar de forma justa propuestas de transformadores técnicamente similares.

IEC 60076 se utiliza ampliamente para requisitos de transformadores de potencia, mientras que las normas IEEE y ANSI pueden aplicarse en proyectos que siguen prácticas norteamericanas.

Las especificaciones del proyecto deben identificar las normas aplicables, los ensayos de rutina requeridos, las evidencias de ensayos de tipo, los niveles de aislamiento, los límites de aumento de temperatura y los valores de pérdidas aceptables.

Pregunte si los informes de ensayo corresponden al diseño ofertado, en lugar de a una familia de productos distante. Los datos críticos deben poder rastrearse hasta la configuración real del equipo.

Las pruebas de aceptación en fábrica deben verificar la relación de transformación, el grupo vectorial, la resistencia de los devanados, la resistencia de aislamiento, la impedancia, la pérdida en vacío, la pérdida en carga y el rendimiento dieléctrico.

Para proyectos de mayor riesgo, las pruebas presenciadas o la inspección independiente pueden proporcionar una confirmación útil antes del envío y reducir sorpresas durante la puesta en servicio.

Un proceso práctico de decisión para la selección de transformadores de 11kV

Comience por el punto de conexión. Confirme la tensión nominal de la compañía eléctrica, la tensión máxima, la configuración de puesta a tierra, el nivel de cortocircuito y los requisitos de conexión aplicables.

A continuación, establezca la tensión secundaria requerida, la frecuencia, la demanda total, el margen para crecimiento futuro, el factor de potencia, el perfil de armónicos y las expectativas para las cargas críticas.

Después, realice estudios de flujo de carga, cortocircuito, coordinación de protecciones y arranque de motores. Estos cálculos convierten los parámetros básicos del transformador en una recomendación específica para el proyecto.

Defina en la especificación técnica los niveles de aislamiento, el rango de tomas, el grupo vectorial, la impedancia, el método de refrigeración, el tipo de envolvente, las condiciones ambientales y los requisitos de monitorización.

Compare a los proveedores mediante datos técnicos garantizados, capacidad de ensayo, documentación de calidad, calendario de entrega, pérdidas del ciclo de vida, condiciones de garantía y capacidad de servicio local.

Por último, revise el transformador como parte de la subestación completa. La aparamenta, los cables, los pararrayos, los medidores, la puesta a tierra y los relés de protección deben ser todos compatibles.

Errores comunes de especificación que deben evitarse

Un error frecuente es pedir un transformador de 11kV porque parece más robusto, sin confirmar que su relación y sus tomas sean adecuadas para un suministro de 10kV.

Otro error consiste en seleccionar la capacidad únicamente a partir de los totales de carga conectada. Esto ignora la diversidad, el ciclo de trabajo, el arranque de motores, el calentamiento por armónicos y la gestión futura de cargas.

Algunas especificaciones omiten la impedancia, el grupo vectorial o el nivel de aislamiento. Estas omisiones propician supuestos del proveedor que pueden entrar en conflicto con los requisitos de protección y funcionamiento.

Los evaluadores también deben evitar comparar cifras de pérdidas sin confirmar la misma base de ensayo. Números aparentemente similares pueden representar temperaturas o condiciones de potencia nominal diferentes.

Elegir equipos únicamente por el coste inicial suele pasar por alto las pérdidas de energía, la exposición a interrupciones, el acceso para mantenimiento, el soporte de repuestos y el coste de cambios tardíos en el diseño.

Un programa técnico claro reduce estos riesgos y permite una evaluación significativa entre múltiples ofertas de transformadores conformes.

Recomendación final

La elección correcta entre transformadores de 10kV y 11kV comienza con la red de suministro real, no con una preferencia por una clase de tensión sobre otra.

Seleccione una unidad de 10kV para un sistema de 10kV verificado y un transformador de 11kV para un sistema de 11kV verificado; después, optimice las tomas, la impedancia, la capacidad y el aislamiento.

Para los evaluadores técnicos, la decisión de adquisición más sólida está respaldada por estudios de red, condiciones operativas documentadas, análisis de costes del ciclo de vida y una especificación completa de conformidad.

Cuando la tensión nominal, los requisitos secundarios, la coordinación de protecciones y el diseño ambiental están alineados, el transformador se convierte en un activo fiable a largo plazo en lugar de un riesgo para el proyecto.
