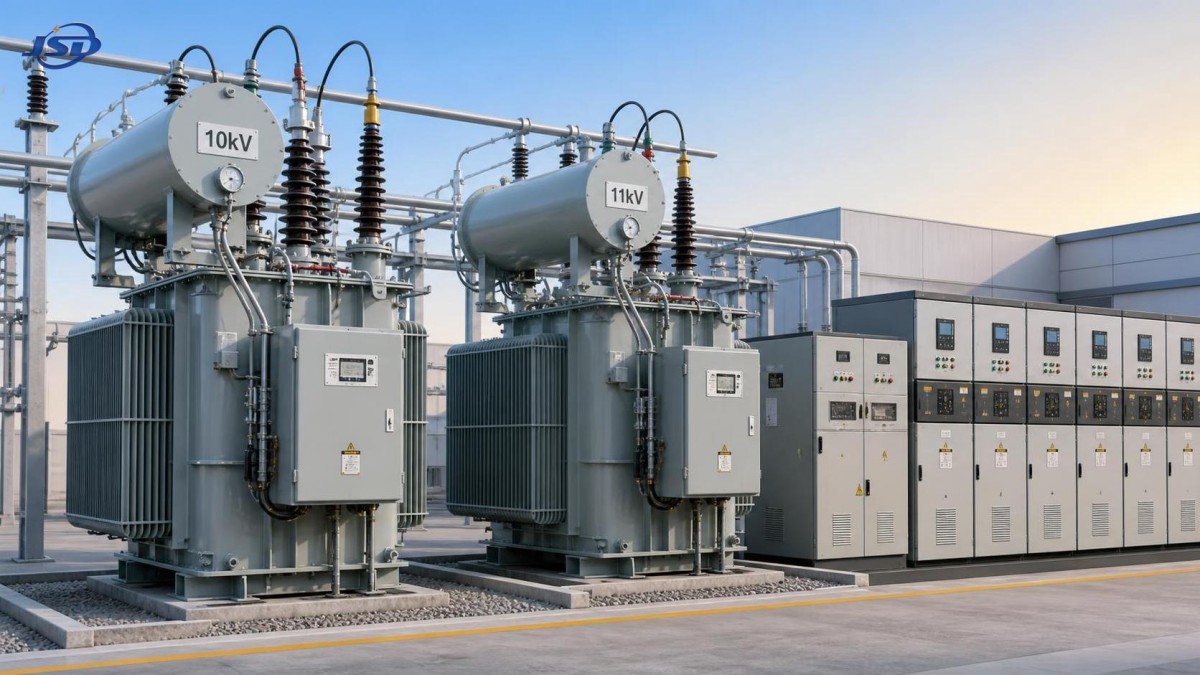

محولات 11kV مقابل 10kV: أي تصنيف للجهد يناسب مشروعك؟

محولات 11kV مقابل 10kV: أي تصنيف جهد يناسب مشروعك؟

يتطلب الاختيار بين محول 11kV ووحدة 10kV أكثر من مقارنة جهد لوحة البيانات. يجب على المقيمين الفنيين تأكيد توافق النظام قبل مراجعة السعر أو موعد التسليم.

عادةً ما يُملى الاختيار الصحيح من خلال شبكة التوزيع في المنبع. ينبغي أن يتوافق المحول مع جهد النظام الفعلي، وترتيب التأريض، ومتطلبات العزل، وهوامش التشغيل الخاصة بشركة المرافق.

بالنسبة لمعظم المشاريع، تناسب معدات 10kV الشبكات المعيارية حول 10kV. ويكون محول 11kV مناسبًا عندما يدعم الجهد الاسمي للشبكة، ومفاتيح التوزيع، والكابلات، وأنظمة الحماية جهد 11kV.

قد تؤدي محاولة استخدام أحد التصنيفين كبديل قابل للتبادل إلى مشكلات في تنسيق العزل، واختيار غير صحيح لنقاط النقر، وتعقيدات في الحماية، وقيود على التوسع المستقبلي.

ما الذي يحاول المقيمون الفنيون تحديده فعليًا

عادةً ما يحتاج الباحثون الذين يقارنون محول 11kV بطراز 10kV إلى قرار مواصفات يمكن تبريره، وليس إلى شرح عام لمبادئ تشغيل المحولات.

إنهم يريدون معرفة ما إذا كان تصنيف الجهد المختار سيعمل بأمان على الشبكة المحلية، ويلبي المعايير المعمول بها، ويتجنب الإنفاق الرأسمالي غير الضروري.

تحتاج الفرق الفنية أيضًا إلى الثقة بأن فاقد المحول، والممانعة، ومجموعة المتجهات، وقدرة تحمل القصر، وخرج الجهد المنخفض تتوافق مع متطلبات المعدات في جهة المصب.

يصبح القرار أكثر أهمية في المصانع الصناعية، ومحطات الطاقة المتجددة، ومرافق البنية التحتية، ومشاريع توزيع المرافق ذات أعمار التشغيل المتوقعة الطويلة.

ابدأ بالجهد الاسمي لشبكة المرافق أو الشبكة الداخلية

قاعدة الاختيار الأولى واضحة: حدد تصنيف الجهد العالي للمحول وفقًا للجهد الاسمي للشبكة المغذية.

ينبغي أن تتلقى شبكة 10kV عمومًا محولًا مصممًا للعمل بجهد 10kV. وبالمثل، ينبغي أن تستخدم شبكة 11kV عادةً محول 11kV.

الجهد الاسمي ليس مجرد تسمية إدارية. فهو يحدد نطاق التشغيل المتوقع لعزل المعدات، وأجهزة الفصل، وأنظمة الكابلات، ومانعات الصواعق، وإعدادات الحماية.

قبل إصدار مواصفات الشراء، احصل على اتفاقية الربط مع شركة المرافق، والمخطط أحادي الخط، وتفاوت جهد التغذية، ومعلومات مستوى الأعطال، وطريقة التأريض.

بالنسبة للشبكات الصناعية الخاصة، تأكد مما إذا كان المغذي الوارد بجهد 10kV أو 11kV فعليًا. فقد تختلف الوثائق القديمة عن ممارسات التشغيل الفعلية لشركة المرافق.

ينبغي للمشاريع التي تضم محطات فرعية متعددة أن تحدد أيضًا ما إذا كان كل مغذٍ يستخدم نفس فئة الجهد. تتطلب المواقع ذات الجهود المختلطة حدود واجهات واضحة ووسمًا منضبطًا.

لماذا لا يمكن استبدال 10kV و11kV تلقائيًا

على الرغم من أن الفرق العددي يبدو صغيرًا، فإن تصميم عزل المحول يعتمد على فئة الجهد، والتعرض للجهد الزائد المؤقت، ومتطلبات تحمل نبضات الصواعق، ومستويات الاختبار القياسية.

قد يتحمل محول 11kV تغذية بجهد 10kV كهربائيًا، شريطة أن تكون نقاط النقر وتصميم النظام الكامل مناسبين. لكن ذلك لا يجعله الخيار الأمثل تلقائيًا.

يمكن أن يؤدي استخدام وحدة ذات تصنيف أعلى على شبكة جهد أقل إلى خفض جهد الجانب الثانوي المتاح إذا لم يُحدد موضع نقطة النقر خارج الحمل أو تحت الحمل بشكل صحيح.

وعلى العكس، قد يؤدي تطبيق محول 10kV على تغذية 11kV إلى إجهاد مفرط لعزل الجهد العالي، وزيادة تيار المغنطة، والإضرار بالموثوقية على المدى الطويل.

يهم النظام الابتدائي الكامل. يجب أن تشترك عوازل المحول، ونهايات الكابلات، ومانعات الصواعق، ووحدات الحلقة الرئيسية، وقواطع الفصل، ومحولات القياس في تصنيفات متوافقة.

لذلك، ينبغي التعامل مع اختيار الجهد بوصفه عملية تنسيق للنظام بدلًا من مقارنة معدات مستقلة.

تحقق من نطاق جهد التشغيل الفعلي، وليس لوحة البيانات فقط

لا تعمل شبكات التوزيع عند جهد ثابت تمامًا. فتغيرات الأحمال، وتنظيم المصدر، وأنشطة الفصل والتوصيل، وطول المغذي تولد تباينًا طبيعيًا في الجهد.

ينبغي للمقيمين طلب الحد الأدنى والجهد الطبيعي والحد الأقصى المتوقع للجهد الابتدائي عند أطراف المحول، بدلًا من الاعتماد على قيمة اسمية فقط.

صُممت نقاط نقر المحول لاستيعاب انحرافات الجهد المتوقعة. ومع ذلك، يجب أن يكون نطاق النقر وترتيب خطوات النقر مناسبين لظروف تشغيل المشروع.

على سبيل المثال، قد يتطلب محول 11kV يخدم شبكة 11kV مواضع نقر تحافظ على جهد قضبان الجهد المنخفض المحدد أثناء تباين التغذية المعتاد.

يهم أداء الجهد المنخفض لأن المحركات، ومغيرات التردد، والمقومات، ومعدات التسخين، وأجهزة التحكم الحساسة قد تستجيب بصورة سيئة لانحراف الجهد المستمر.

عندما تكون ظروف التغذية غير مستقرة، قيّم ما إذا كانت نقاط النقر خارج الحمل كافية أو ما إذا كان مغير النقرات تحت الحمل مبررًا للتطبيق.

قارن متطلبات تنسيق العزل والحماية من الارتفاعات المفاجئة

يعد تنسيق العزل أحد أقوى الأسباب لتجنب الاستبدال العفوي بين تصنيفات الجهد. فهو يحمي المعدات من الجهود الزائدة الناتجة عن الصواعق وعمليات الفصل والتوصيل.

تشمل المعلمات ذات الصلة جهد التحمل عند تردد القدرة، ومستوى تحمل نبضات الصواعق، ومستوى عزل النقطة المحايدة، ومسافة الزحف للعوازل، وشدة التلوث المحلي.

غالبًا ما تتطلب المحطات الفرعية الخارجية في المناطق الساحلية أو الصناعية أو الصحراوية أو شديدة التلوث تصميمًا أكثر عناية للعزل ومسافات الزحف مقارنة بالتركيبات الداخلية المحمية.

ينبغي تقييم محول 11kV مع مستوى الحماية لمانع الصواعق المرتبط به، وتصنيف عزل الكابل، وخصائص الارتفاعات الناتجة عن عمليات الفصل والتوصيل في المنبع.

يجب اختيار مانعات الصواعق وفقًا لجهد النظام وظروف التأريض. فقد يترك مانع الصواعق المنسق بشكل غير صحيح المحول دون حماية كافية.

اطلب من الموردين بيانات اختبارات العزل، وتفاصيل العوازل، ومعايير IEC أو ANSI المعمول بها، وتأكيدًا بأن الترتيب المقترح يتوافق مع بيئة الموقع.

السعة لا تحدد تصنيف الجهد، لكنها تغير التقييم

يحل تصنيف المحول بالكيلو فولت أمبير وتصنيف الجهد الابتدائي مشكلتين مختلفتين. تحدد السعة قدرة خدمة الحمل، بينما يحدد تصنيف الجهد التوافق مع شبكة التغذية.

ومع ذلك، تتطلب المحولات الأكبر مراجعة أوسع لأن تيار الاندفاع، ومساهمتها في تيار العطل، واختيار الممانعة، ونظام التبريد، ومتطلبات النقل تؤثر في المشروع.

احسب الطلب باستخدام بيانات الأحمال المتنوعة، وتوقعات التوسع، وظروف بدء تشغيل المحركات، والأحمال المولدة للتوافقيات، وفلسفة التكرار المطلوبة.

يمكن أن تؤدي زيادة السعة لمجرد النمو المستقبلي إلى زيادة فاقد اللاحمل والتكلفة الرأسمالية. وقد يؤدي نقص السعة إلى ارتفاع مفرط في درجة الحرارة، وهبوط الجهد، وتقليل عمر المعدات.

بالنسبة للأحمال الحرجة، ضع في الاعتبار ترتيبات المحولين، وتقسيم القضبان، ونقل الحمل في حالات الطوارئ، وعواقب خروج محول واحد من الخدمة.

يبقى اختيار الجهد محددًا بالشبكة، بينما ينبغي تحسين السعة باستخدام ملفات تشغيل واقعية وافتراضات موثقة للطلب المستقبلي.

قد يؤثر اختيار الممانعة في أداء المشروع أكثر من فرق الجهد

تحدد ممانعة المحول مقدار هبوط الجهد تحت الحمل ومقدار تيار القصر الذي يمكن للمحول توفيره للأعطال في جهة المصب.

يمكن للممانعة الأقل دعم بدء تشغيل المحركات وتقليل هبوط الجهد، لكنها تزيد أيضًا تيار العطل المتاح وقد تتطلب مفاتيح توزيع ذات تصنيف أعلى.

يمكن للممانعة الأعلى الحد من قدرة القصر، لكن الممانعة المفرطة قد تعيق تسارع المحركات الكبيرة أو تسبب تباينًا غير مقبول في الجهد أثناء تغيرات أحمال العمليات.

ينبغي للمقيمين الفنيين نمذجة المحول مع ممانعة المصدر الوارد، وأطوال الكابلات، وملفات بدء المحركات، والمولدات، وأجهزة حماية الجهد المنخفض.

لا تختر الممانعة من قيمة عامة في كتالوج دون التحقق من دراسات التنسيق. تعتمد النسبة المئوية الصحيحة على التصنيف والتطبيق وهندسة الشبكة.

تعد هذه المراجعة بالقدر نفسه من الأهمية لمحولات 10kV و11kV، ولا سيما في المنشآت الصناعية المعرضة لمستويات أعطال مرتفعة.

قيّم متطلبات الجهد الثانوي بدءًا من جانب الحمل

يجب أن يوفر المحول المختار خرج جهد منخفض متوافقًا مع معدات الاستخدام المحلية، ولوحات التوزيع، والمحركات، والمحولات الإلكترونية، والمعايير الكهربائية للمباني.

قد تشمل جهود الجانب الثانوي الشائعة 400V أو 415V أو 420V أو 440V أو 480V، حسب الموقع الجغرافي، ومنشأ المعدات، ومتطلبات العمليات الصناعية.

حدد الجهد المطلوب عند الحمل أو قضبان الجهد المنخفض الرئيسية، ثم ضع في الاعتبار تنظيم المحول، وهبوط جهد الكابل، وتباين التغذية الطبيعي.

لا يمكن لتصنيف جهد ابتدائي مناسب تعويض اختيار سيئ للجهد الثانوي. فقد يسبب جهد الخرج غير الصحيح مشكلات تشغيلية في منشأة كاملة.

عند وجود آلات مستوردة، تحقق من لوحات بيانات المحركات، ومحولات التحكم، ونطاقات دخل المشغلات، ومتطلبات التردد قبل اعتماد نسبة المحول نهائيًا.

بالنسبة للتركيبات التي تتطلب دخل 13.8kV ومخارج جهد منخفض مرنة، قيّم محول التوزيع 13.8kV إلى جانب متطلبات الواجهة الكهربائية الكاملة للمشروع.

يجب تحديد التردد ومجموعة المتجهات وترتيب النقطة المحايدة مبكرًا

التردد مدخل أساسي للتصميم. لا ينبغي افتراض أن المحول المصمم لـ50Hz مناسب للتشغيل عند 60Hz دون تأكيد من الشركة المصنعة.

قد يؤدي تشغيل المحول عند تردد أقل من التردد المصمم له إلى زيادة كثافة الفيض في القلب، واحتمال التسبب في ارتفاع الحرارة، والتشبع، وزيادة الفواقد، وإجهاد العزل.

يؤثر اختيار مجموعة المتجهات في إزاحة الطور، والتشغيل المتوازي، وسلوك التوافقيات، وتوافر نقطة محايدة لتوزيع الجهد المنخفض.

تظل Dyn11 شائعة في العديد من تطبيقات التوزيع لأنها توفر نقطة محايدة للجهد المنخفض وتساعد في إدارة بعض تأثيرات تيارات التوافقي الثالث.

ومع ذلك، تعتمد مجموعة المتجهات الصحيحة على الشبكة. يجب أن تمتلك المحولات المتوازية نسب جهد متوافقة، ومجموعات متجهات، وقيم ممانعة، ومواضع نقر.

حدد متطلبات تأريض النقطة المحايدة بوضوح، خاصةً عند وجود حماية من الأعطال الأرضية، أو ربط مولدات، أو أحمال إلكترونية حساسة، أو استمرارية العمليات.

ينبغي أن تؤثر الفواقد وتكلفة دورة الحياة في الاختيار النهائي

يكون سعر الشراء واضحًا في مرحلة التوريد، لكن فواقد المحول تستمر طوال العمر التشغيلي للوحدة ويمكن أن تؤثر بشكل ملموس في التكلفة الإجمالية للمشروع.

يحدث فاقد اللاحمل كلما كان المحول موصولًا بالكهرباء. ويزداد فاقد الحمل مع التيار ويصبح مهمًا بشكل خاص في المنشآت ذات الأحمال العالية أو التشغيل المستمر.

قارن قيم الفواقد المضمونة عند درجة الحرارة المرجعية نفسها والتصنيف والممانعة ومعيار الاختبار ذاته. ينبغي تقييم الفواقد الأقل مقارنة بتعريفات الطاقة وملفات التحميل.

ينبغي أن يشمل تقييم الكفاءة عامل الحمل السنوي المتوقع، وساعات التشغيل، وتكلفة الكهرباء، وطاقة التبريد عند الاقتضاء، والعمر التشغيلي المتوقع.

يمكن للفولاذ السيليكوني عالي الجودة والموجه الحبيبات، والملفات المصممة جيدًا، وعمليات التصنيع المضبوطة تقليل الفواقد والضوضاء وتوليد الحرارة.

بالنسبة للمشاريع المتطلبة فنيًا، اطلب فواقد مضمونة مع تفاوتات محددة وحدد متطلبات اختبارات القبول في مواصفات التوريد.

يمكن للظروف البيئية تغيير التصميم المطلوب

يمكن أن تؤثر درجة الحرارة المحيطة، والارتفاع، والرطوبة، والغبار، والتآكل، والتعرض للزلازل، ومخاطر الحريق، ومساحة التركيب في قرارات بناء المحول وتصنيفه.

تقلل المواقع المرتفعة من فعالية التبريد وأداء العزل الخارجي. وقد تتطلب خفض التصنيف، أو مسافات خلوص أكبر، أو مكونات عزل مختارة خصيصًا.

يمكن للمناخات الحارة رفع درجات حرارة الملفات، بينما قد تتطلب غرف المحولات المغلقة دراسات تهوية لمنع تراكم الحرارة وانخفاض العمر التشغيلي.

تتطلب المحولات المغمورة بالزيت اهتمامًا بالفصل ضد الحريق، واحتواء الزيت، والتصريف، والوصول، واللوائح المحلية. وقد تناسب الوحدات الجافة تطبيقات داخلية محددة.

تحتاج الوحدات الخارجية إلى هياكل متينة، وأنظمة طلاء مناسبة، وحماية من التآكل، ودرجة حماية دخول مناسبة لصناديق الأطراف وخزانات التحكم.

لا تحدد هذه العوامل البيئية ما إذا كان 10kV أو 11kV هو الخيار الصحيح، لكنها تحدد ما إذا كانت الوحدة المختارة ستظل موثوقة أثناء الخدمة.

استخدم المعايير كأساس للتوريد، لا كبديل عن الهندسة

تحدد المعايير طرق الاختبار الأساسية، والتفاوتات، وتوقعات التصميم، وضوابط الجودة. وهي تساعد المشترين على مقارنة عروض المحولات المتشابهة فنيًا بصورة عادلة.

يُستخدم IEC 60076 على نطاق واسع لمتطلبات محولات القدرة، بينما قد تنطبق معايير IEEE وANSI في المشاريع التي تتبع الممارسات في أمريكا الشمالية.

ينبغي أن تحدد مواصفات المشروع المعايير المعمول بها، والاختبارات الروتينية المطلوبة، وأدلة اختبارات النوع، ومستويات العزل، وحدود ارتفاع الحرارة، وقيم الفواقد المقبولة.

اسأل عما إذا كانت تقارير الاختبار مرتبطة بالتصميم المعروض، وليس بعائلة منتجات بعيدة. يجب أن تكون البيانات الحرجة قابلة للتتبع إلى تكوين المعدات الفعلي.

ينبغي أن يتحقق اختبار قبول المصنع من النسبة، ومجموعة المتجهات، ومقاومة الملفات، ومقاومة العزل، والممانعة، وفاقد اللاحمل، وفاقد الحمل، والأداء العازل.

بالنسبة للمشاريع عالية المخاطر، يمكن أن يوفر اختبار الشهود أو الفحص المستقل تأكيدًا مفيدًا قبل الشحن ويقلل المفاجآت في مرحلة التشغيل التجريبي.

عملية قرار عملية لاختيار محول 11kV

ابدأ بنقطة الاتصال. أكد الجهد الاسمي لشركة المرافق، والجهد الأقصى، وترتيب التأريض، ومستوى القصر، ومتطلبات الاتصال المعمول بها.

بعد ذلك، حدد الجهد الثانوي المطلوب، والتردد، وإجمالي الطلب، وهامش النمو المستقبلي، ومعامل القدرة، وملف التوافقيات، وتوقعات الأحمال الحرجة.

ثم أجرِ دراسات تدفق الأحمال، والقصر، وتنسيق الحماية، وبدء تشغيل المحركات. تحول هذه الحسابات معلمات المحول الأساسية إلى توصية خاصة بالمشروع.

حدد مستويات العزل، ونطاق النقر، ومجموعة المتجهات، والممانعة، وطريقة التبريد، ونوع الهيكل، والظروف البيئية، ومتطلبات المراقبة في المواصفات الفنية.

قارن الموردين باستخدام البيانات الفنية المضمونة، وقدرة الاختبار، ووثائق الجودة، وجدول التسليم، وفواقد دورة الحياة، وشروط الضمان، وقدرة الخدمة المحلية.

أخيرًا، راجع المحول باعتباره جزءًا من المحطة الفرعية الكاملة. يجب أن تكون مفاتيح التوزيع والكابلات ومانعات الصواعق والعدادات والتأريض ومرحلات الحماية متوافقة جميعًا.

أخطاء المواصفات الشائعة التي يجب تجنبها

من الأخطاء المتكررة طلب محول 11kV لأنه يبدو أكثر متانة، دون التأكد من أن نسبته ونقاط نقره تناسب تغذية 10kV.

وخطأ آخر هو اختيار السعة استنادًا فقط إلى إجمالي الأحمال المتصلة. فهذا يتجاهل التنوع، ودورة التشغيل، وبدء المحركات، والتسخين التوافقي، وإدارة الأحمال المستقبلية.

تحذف بعض المواصفات الممانعة أو مجموعة المتجهات أو مستوى العزل. وتدعو هذه الإغفالات إلى افتراضات الموردين التي قد تتعارض مع متطلبات الحماية والتشغيل.

ينبغي للمقيمين أيضًا تجنب مقارنة أرقام الفواقد دون تأكيد أساس الاختبار نفسه. فقد تمثل الأرقام المتشابهة ظاهريًا درجات حرارة أو ظروف تصنيف مختلفة.

غالبًا ما يتجاهل اختيار المعدات بناءً على التكلفة الأولية فقط فواقد الطاقة، والتعرض للانقطاعات، وإمكانية الوصول للصيانة، ودعم قطع الغيار، وتكلفة تغييرات التصميم المتأخرة.

يقلل جدول فني واضح هذه المخاطر ويتيح تقييمًا ذا معنى عبر عروض محولات متعددة متوافقة.

التوصية النهائية

يبدأ الاختيار الصحيح بين محولات 10kV و11kV بشبكة التغذية الفعلية، وليس بتفضيل فئة جهد على أخرى.

اختر وحدة 10kV لنظام 10kV تم التحقق منه ومحول 11kV لنظام 11kV تم التحقق منه، ثم حسّن نقاط النقر والممانعة والسعة والعزل.

بالنسبة للمقيمين الفنيين، يستند أقوى قرار توريد إلى دراسات الشبكة، وظروف التشغيل الموثقة، وتحليل تكلفة دورة الحياة، ومواصفات امتثال كاملة.

عندما تتوافق فئة الجهد ومتطلبات الجانب الثانوي وتنسيق الحماية والتصميم البيئي، يصبح المحول أصلًا موثوقًا طويل الأجل بدلًا من أن يكون خطرًا على المشروع.
