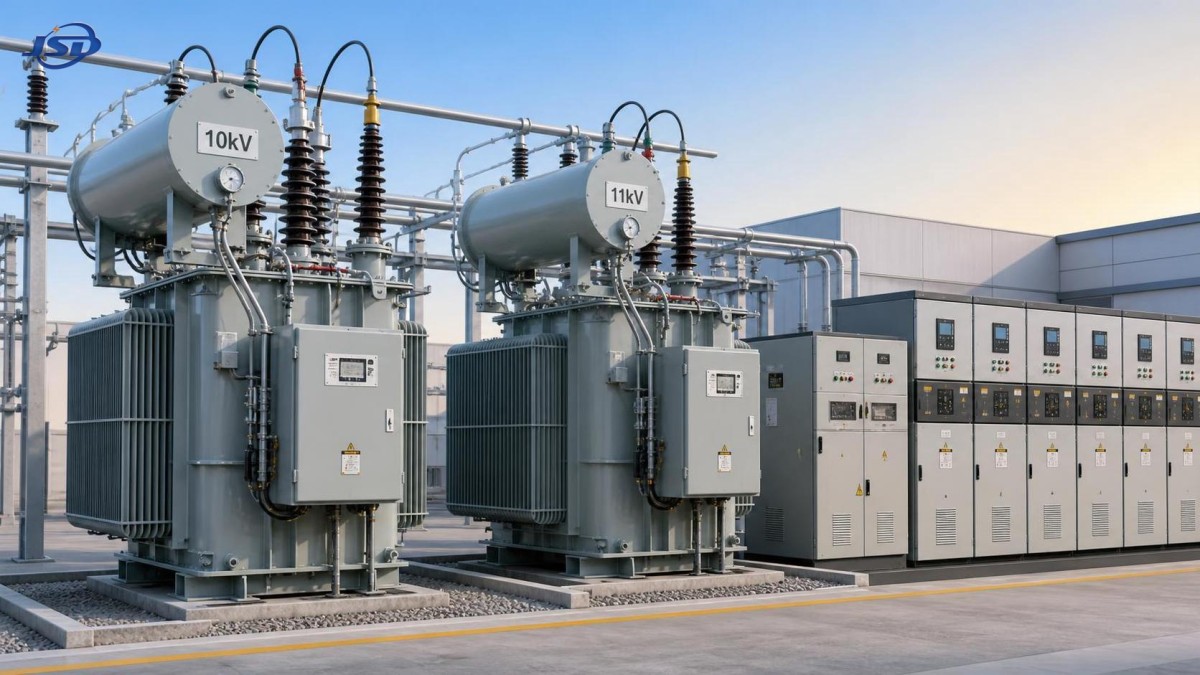

Transformadores de 11 kV vs. 10 kV: qual classificação de tensão é adequada para o seu projeto?

Transformadores de 11kV vs. 10kV: qual classe de tensão é adequada para o seu projeto?

A escolha entre um transformador de 11kV e uma unidade de 10kV exige mais do que comparar a tensão de placa. Os avaliadores técnicos devem confirmar a compatibilidade do sistema antes de analisar preço ou prazo de entrega.

A escolha correta é normalmente determinada pela rede de distribuição a montante. Um transformador deve corresponder à tensão real do sistema, ao arranjo de aterramento, aos requisitos de isolamento e às tolerâncias operacionais da concessionária.

Para a maioria dos projetos, equipamentos de 10kV são adequados para redes padronizadas em torno de 10kV. Um transformador de 11kV é apropriado quando a tensão nominal da rede, os equipamentos de manobra, cabos e sistemas de proteção suportam 11kV.

Tentar utilizar uma classe de tensão como substituta intercambiável da outra pode introduzir problemas de coordenação de isolamento, seleção incorreta de taps, complicações de proteção e restrições para futuras expansões.

O que os avaliadores técnicos realmente precisam determinar

Quem compara um transformador de 11kV com um modelo de 10kV geralmente precisa de uma decisão de especificação tecnicamente justificável, não de uma explicação geral sobre princípios de funcionamento de transformadores.

Eles querem saber se a classe de tensão selecionada funcionará com segurança na rede local, atenderá às normas aplicáveis e evitará investimento de capital desnecessário.

As equipes técnicas também precisam ter confiança de que as perdas do transformador, a impedância, o grupo vetorial, a capacidade de suportar curto-circuito e a saída de baixa tensão atendem aos requisitos dos equipamentos a jusante.

A decisão se torna mais importante em plantas industriais, estações de energia renovável, instalações de infraestrutura e projetos de distribuição de concessionárias com longa vida operacional esperada.

Comece pela tensão nominal da concessionária ou da rede interna

A primeira regra de seleção é simples: especifique a tensão do lado de alta tensão do transformador de acordo com a tensão nominal da rede de alimentação.

Uma rede de 10kV deve, em geral, receber um transformador projetado para serviço em 10kV. Da mesma forma, uma rede de 11kV normalmente deve utilizar um transformador de 11kV.

A tensão nominal não é apenas uma designação administrativa. Ela estabelece a faixa de operação esperada para o isolamento dos equipamentos, dispositivos de manobra, sistemas de cabos, para-raios e ajustes de proteção.

Antes de liberar uma especificação de compra, obtenha o acordo de conexão da concessionária, o diagrama unifilar, a tolerância da tensão de alimentação, as informações de nível de falta e o método de aterramento.

Para redes industriais privadas, confirme se o alimentador de entrada é realmente de 10kV ou 11kV. Documentação antiga pode divergir da prática operacional efetiva da concessionária.

Projetos com múltiplas subestações também devem determinar se cada alimentador utiliza a mesma classe de tensão. Instalações com tensões mistas exigem limites de interface claros e identificação rigorosa.

Por que 10kV e 11kV não são automaticamente intercambiáveis

Embora a diferença numérica pareça pequena, o projeto de isolamento do transformador baseia-se na classe de tensão, na exposição a sobretensões temporárias, nos requisitos de suportabilidade a impulso e nos níveis de ensaio normalizados.

Um transformador de 11kV pode tolerar eletricamente uma alimentação de 10kV, desde que seus taps e o projeto completo do sistema sejam adequados. Isso não o torna automaticamente a opção ideal.

Usar uma unidade de maior tensão nominal em uma rede de menor tensão pode reduzir a tensão secundária disponível se a posição do tap sem carga ou sob carga não for selecionada corretamente.

Por outro lado, aplicar um transformador de 10kV a uma alimentação de 11kV pode sobrecarregar o isolamento de alta tensão, aumentar a corrente de magnetização e comprometer a confiabilidade de longo prazo.

Todo o sistema primário é importante. Buchas do transformador, terminações de cabos, para-raios, unidades de anel, seccionadores e transformadores de medição devem ter classificações compatíveis.

Portanto, a seleção de tensão deve ser tratada como um exercício de coordenação do sistema, e não como uma comparação isolada de equipamentos.

Verifique a faixa real de tensão de operação, não apenas a placa

As redes de distribuição não operam com uma única tensão perfeitamente fixa. Variações de carga, regulação da fonte, atividades de manobra e comprimento dos alimentadores criam variações normais de tensão.

Os avaliadores devem solicitar as tensões primárias mínima, normal e máxima esperadas nos terminais do transformador, em vez de depender apenas de um valor nominal.

Os taps do transformador são projetados para acomodar desvios de tensão esperados. No entanto, a faixa de taps e o arranjo dos passos devem ser adequados às condições operacionais do projeto.

Por exemplo, um transformador de 11kV que atende uma rede de 11kV pode exigir posições de tap que mantenham a tensão especificada no barramento de baixa tensão durante variações típicas da alimentação.

O desempenho em baixa tensão é importante porque motores, inversores de frequência, retificadores, equipamentos de aquecimento e controles sensíveis podem reagir mal a desvios sustentados de tensão.

Quando as condições de alimentação são instáveis, avalie se os taps sem carga são suficientes ou se um comutador de taps sob carga é justificado pela aplicação.

Compare os requisitos de coordenação de isolamento e proteção contra surtos

A coordenação de isolamento é uma das razões mais fortes para evitar substituições casuais entre classes de tensão. Ela protege os equipamentos contra sobretensões atmosféricas e de manobra.

Os parâmetros relevantes incluem tensão suportável à frequência industrial, nível suportável a impulso atmosférico, nível de isolamento do neutro, distância de escoamento das buchas e severidade da poluição local.

Subestações externas em áreas costeiras, industriais, desérticas ou fortemente poluídas frequentemente exigem projeto de isolamento e distância de escoamento mais cuidadoso do que instalações internas protegidas.

Um transformador de 11kV deve ser avaliado juntamente com o nível de proteção do para-raios associado, a classe de isolamento dos cabos e as características de surtos de manobra a montante.

Os para-raios devem ser selecionados de acordo com a tensão do sistema e as condições de aterramento. Um para-raios coordenado incorretamente pode deixar o transformador inadequadamente protegido.

Solicite aos fornecedores dados de ensaios de isolamento, detalhes das buchas, normas IEC ou ANSI aplicáveis e confirmação de que o arranjo proposto corresponde ao ambiente do local.

A capacidade não determina a classe de tensão, mas altera a avaliação

A potência nominal em kVA e a tensão nominal primária do transformador resolvem problemas diferentes. A capacidade define a aptidão para atender à carga, enquanto a classe de tensão define a compatibilidade com a rede de alimentação.

Ainda assim, transformadores maiores exigem uma análise mais ampla, pois sua corrente de energização, contribuição de falta, seleção de impedância, sistema de refrigeração e requisitos de transporte afetam o projeto.

Calcule a demanda usando dados de carga diversificada, previsões de expansão, condições de partida de motores, cargas geradoras de harmônicos e a filosofia de redundância necessária.

O superdimensionamento apenas para crescimento futuro pode aumentar as perdas em vazio e o custo de capital. O subdimensionamento pode causar elevação excessiva de temperatura, queda de tensão e redução da vida útil do equipamento.

Para cargas críticas, considere arranjos com dois transformadores, seccionamento de barramento, transferência de carga de emergência e as consequências da indisponibilidade de um único transformador.

A seleção de tensão permanece definida pela rede, enquanto a capacidade deve ser otimizada usando perfis operacionais realistas e premissas documentadas de demanda futura.

A seleção de impedância pode afetar o desempenho do projeto mais do que a diferença de tensão

A impedância do transformador determina quanto a tensão cai sob carga e quanta corrente de curto-circuito o transformador pode fornecer para faltas a jusante.

Uma impedância menor pode auxiliar a partida de motores e reduzir a queda de tensão, mas também aumenta a corrente de falta disponível e pode exigir equipamentos de manobra com maior classificação.

Uma impedância maior pode limitar a corrente de falta, porém uma impedância excessiva pode prejudicar a aceleração de motores grandes ou causar variação inaceitável de tensão durante mudanças de carga do processo.

Os avaliadores técnicos devem modelar o transformador junto com a impedância da fonte de entrada, comprimentos de cabos, perfis de partida de motores, geradores e dispositivos de proteção de baixa tensão.

Não selecione a impedância com base em um valor genérico de catálogo sem verificar os estudos de coordenação. A porcentagem correta depende da potência, da aplicação e da arquitetura da rede.

Esta análise é igualmente importante para transformadores de 10kV e 11kV, especialmente em instalações industriais expostas a altos níveis de falta.

Avalie os requisitos de tensão secundária a partir do lado da carga

O transformador selecionado deve fornecer uma saída de baixa tensão compatível com os equipamentos de utilização locais, quadros de distribuição, motores, conversores e normas elétricas de edificações.

As tensões secundárias comuns podem incluir 400V, 415V, 420V, 440V ou 480V, dependendo da região geográfica, da origem dos equipamentos e dos requisitos do processo industrial.

Especifique a tensão requerida na carga ou no barramento principal de baixa tensão e, em seguida, considere a regulação do transformador, a queda de tensão dos cabos e a variação normal da alimentação.

Uma classe de tensão primária adequada não pode compensar uma tensão secundária mal escolhida. Uma tensão de saída incorreta pode criar problemas operacionais em toda a instalação.

Quando houver máquinas importadas, verifique as placas dos motores, transformadores de controle, faixas de entrada dos acionamentos e requisitos de frequência antes de finalizar a relação de transformação.

Para instalações que exigem entrada de 13.8kV e saídas flexíveis de baixa tensão, avalie oTransformador de Distribuição de 13.8kV juntamente com os requisitos completos de interface elétrica do projeto.

Frequência, grupo vetorial e arranjo do neutro devem ser definidos antecipadamente

A frequência é um dado fundamental de projeto. Não se deve presumir que um transformador destinado a 50Hz seja adequado para operação em 60Hz sem confirmação do fabricante.

Operar um transformador em frequência inferior àquela para a qual foi projetado pode aumentar a densidade de fluxo do núcleo e potencialmente causar superaquecimento, saturação, maiores perdas e estresse do isolamento.

A seleção do grupo vetorial afeta o deslocamento de fase, a operação em paralelo, o comportamento harmônico e a disponibilidade de um ponto neutro para distribuição em baixa tensão.

Dyn11 continua sendo comum em muitas aplicações de distribuição porque fornece um neutro de baixa tensão e ajuda a controlar determinados efeitos de corrente de terceiro harmônico.

No entanto, o grupo vetorial correto depende da rede. Transformadores em paralelo devem ter relações de tensão, grupos vetoriais, valores de impedância e posições de tap compatíveis.

Especifique claramente os requisitos de aterramento do neutro, especialmente quando houver proteção contra faltas à terra, interligação de geradores, cargas eletrônicas sensíveis ou continuidade de processo.

As perdas e o custo do ciclo de vida devem influenciar a seleção final

O preço de compra é visível na etapa de aquisição, mas as perdas do transformador continuam durante toda a vida operacional da unidade e podem afetar materialmente o custo total do projeto.

A perda em vazio ocorre sempre que o transformador está energizado. A perda em carga aumenta com a corrente e se torna particularmente importante em instalações muito carregadas ou de operação contínua.

Compare os valores de perdas garantidos na mesma temperatura de referência, potência, impedância e norma de ensaio. Perdas menores devem ser avaliadas em relação às tarifas de energia e aos perfis de carga.

A avaliação de eficiência deve incluir o fator de carga anual esperado, as horas de operação, o custo da eletricidade, a energia de refrigeração quando relevante e a vida útil prevista.

Aço silício de grão orientado de alta qualidade, enrolamentos bem projetados e processos de fabricação controlados podem reduzir perdas, ruído e geração de calor.

Para projetos tecnicamente exigentes, solicite perdas garantidas com tolerâncias definidas e estabeleça requisitos de ensaio de aceitação na especificação de compra.

As condições ambientais podem alterar o projeto necessário

Temperatura ambiente, altitude, umidade, poeira, corrosão, exposição sísmica, risco de incêndio e espaço de instalação podem influenciar as decisões de construção e classificação do transformador.

Locais de alta altitude reduzem a eficácia da refrigeração e o desempenho do isolamento externo. Podem exigir redução de potência, maiores distâncias de isolamento ou componentes de isolamento especialmente selecionados.

Climas quentes podem elevar as temperaturas dos enrolamentos, enquanto salas de transformadores fechadas podem exigir estudos de ventilação para evitar acúmulo de calor e redução da vida útil.

Transformadores imersos em óleo exigem atenção à separação contra incêndio, contenção de óleo, drenagem, acesso e regulamentações locais. Unidades a seco podem ser adequadas para aplicações internas específicas.

Unidades externas necessitam de invólucros duráveis, sistemas de pintura adequados, proteção anticorrosiva e grau de proteção apropriado para caixas de terminais e painéis de controle.

Esses fatores ambientais não definem se 10kV ou 11kV é o correto, mas determinam se a unidade selecionada permanecerá confiável em serviço.

Use normas como base de aquisição, não como substitutas da engenharia

As normas definem métodos essenciais de ensaio, tolerâncias, expectativas de projeto e controles de qualidade. Elas ajudam os compradores a comparar de forma justa propostas de transformadores tecnicamente semelhantes.

A IEC 60076 é amplamente utilizada para requisitos de transformadores de potência, enquanto as normas IEEE e ANSI podem ser aplicáveis em projetos que seguem práticas norte-americanas.

As especificações do projeto devem identificar as normas aplicáveis, ensaios de rotina requeridos, evidências de ensaios de tipo, níveis de isolamento, limites de elevação de temperatura e valores de perdas aceitáveis.

Pergunte se os relatórios de ensaio se referem ao projeto ofertado, e não a uma família de produtos distante. Dados críticos devem ser rastreáveis até a configuração real do equipamento.

Os ensaios de aceitação em fábrica devem verificar relação de transformação, grupo vetorial, resistência dos enrolamentos, resistência de isolamento, impedância, perda em vazio, perda em carga e desempenho dielétrico.

Para projetos de maior risco, ensaios acompanhados ou inspeção independente podem fornecer confirmação útil antes do embarque e reduzir surpresas na etapa de comissionamento.

Um processo prático de decisão para a seleção de transformadores de 11kV

Comece pelo ponto de conexão. Confirme a tensão nominal da concessionária, a tensão máxima, o arranjo de aterramento, o nível de curto-circuito e os requisitos de conexão aplicáveis.

Em seguida, estabeleça a tensão secundária necessária, a frequência, a demanda total, a margem para crescimento futuro, o fator de potência, o perfil harmônico e as expectativas para cargas críticas.

Depois, realize estudos de fluxo de carga, curto-circuito, coordenação de proteção e partida de motores. Esses cálculos transformam parâmetros básicos do transformador em uma recomendação específica para o projeto.

Defina níveis de isolamento, faixa de taps, grupo vetorial, impedância, método de refrigeração, tipo de invólucro, condições ambientais e requisitos de monitoramento na especificação técnica.

Compare fornecedores usando dados técnicos garantidos, capacidade de ensaio, documentação de qualidade, cronograma de entrega, perdas ao longo do ciclo de vida, termos de garantia e capacidade de serviço local.

Por fim, analise o transformador como parte da subestação completa. Equipamentos de manobra, cabos, para-raios, medidores, aterramento e relés de proteção devem ser todos compatíveis.

Erros comuns de especificação a evitar

Um erro frequente é encomendar um transformador de 11kV por parecer mais robusto, sem confirmar se sua relação de transformação e seus taps são adequados a uma alimentação de 10kV.

Outro erro é selecionar a capacidade apenas a partir dos totais de carga conectada. Isso ignora diversidade, ciclo de trabalho, partida de motores, aquecimento por harmônicos e gestão futura de carga.

Algumas especificações omitem impedância, grupo vetorial ou nível de isolamento. Essas omissões convidam a premissas dos fornecedores que podem conflitar com os requisitos de proteção e operação.

Os avaliadores também devem evitar comparar valores de perdas sem confirmar a mesma base de ensaio. Números aparentemente semelhantes podem representar diferentes temperaturas ou condições nominais.

Escolher equipamentos exclusivamente pelo custo inicial frequentemente ignora perdas de energia, exposição a interrupções, acesso para manutenção, suporte de peças de reposição e o custo de alterações tardias no projeto.

Um cronograma técnico claro reduz esses riscos e permite uma avaliação significativa entre várias ofertas de transformadores em conformidade.

Recomendação final

A escolha correta entre transformadores de 10kV e 11kV começa pela rede de alimentação real, e não pela preferência por uma classe de tensão em vez de outra.

Selecione uma unidade de 10kV para um sistema de 10kV confirmado e um transformador de 11kV para um sistema de 11kV confirmado; em seguida, otimize os taps, a impedância, a capacidade e o isolamento.

Para avaliadores técnicos, a decisão de aquisição mais sólida é apoiada por estudos de rede, condições operacionais documentadas, análise de custo do ciclo de vida e uma especificação completa de conformidade.

Quando a classe de tensão, os requisitos secundários, a coordenação de proteção e o projeto ambiental estão alinhados, o transformador se torna um ativo confiável de longo prazo, e não um risco para o projeto.
