Что делает главный силовой трансформатор на высоковольтной подстанции?

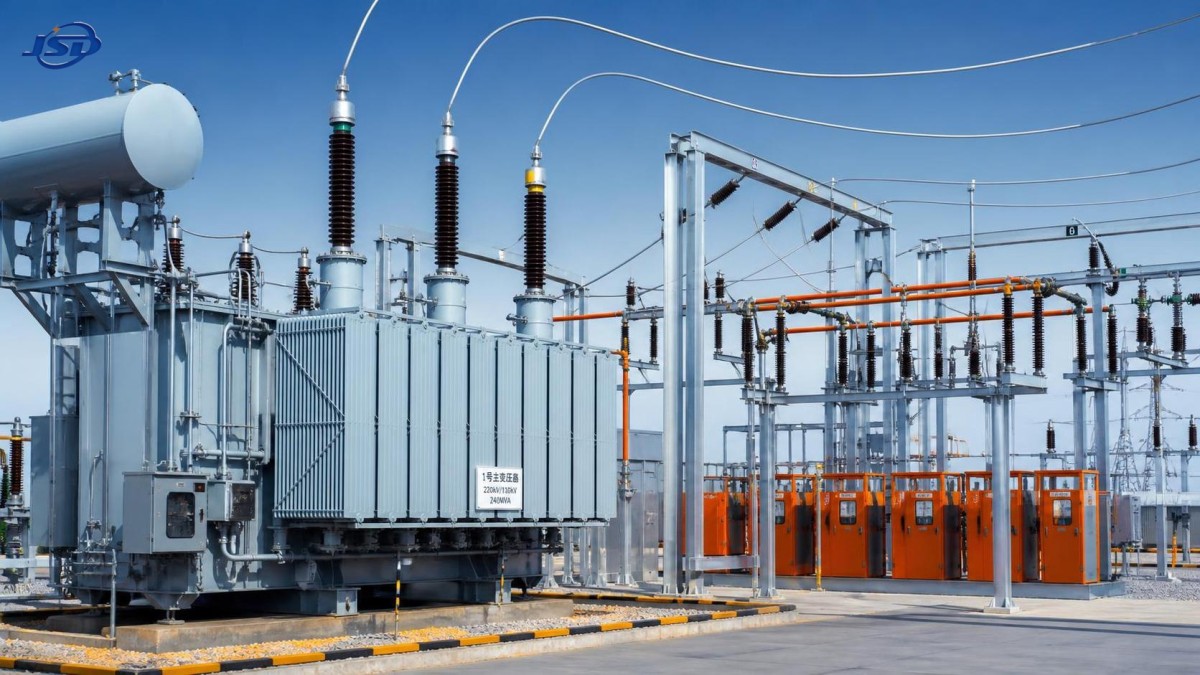

Главный силовой трансформатор является основой высоковольтной подстанции. Его главная задача в принципе проста: он преобразует электроэнергию с одного уровня напряжения на другой, чтобы энергия могла эффективно передаваться по сети, а затем безопасно использоваться распределительными сетями, промышленными предприятиями, транспортными системами и населёнными пунктами.

Однако на практике главный силовой трансформатор делает значительно больше, чем просто «повышает или понижает напряжение». Он находится на критически важной границе между различными частями электроэнергетической системы. Он влияет на объём мощности, которую может передать подстанция, на стабильность местного напряжения под нагрузкой, на управление аварийными режимами и на возможности последующего расширения сети. Когда этот трансформатор недоступен, значительная часть подключённой системы может потребовать переключения, ограничения нагрузки или вывода из эксплуатации.

Для тех, кто изучает оборудование подстанций, полезный вопрос заключается не только в том, что такое трансформатор, но и в том, какую роль он играет в фактическом потоке электроэнергии. Ответ зависит от того, соединяет ли подстанция генерирующую станцию с сетью передачи, передаёт ли энергию между уровнями напряжения сети передачи или питает региональную распределительную систему. Основной электрический принцип остаётся тем же, однако приоритеты проектирования могут существенно различаться.

Мост между уровнями напряжения внутри подстанции

Электроэнергия передаётся при высоком напряжении, поскольку более высокое напряжение позволяет передавать одинаковую мощность при меньшем токе. Меньший ток обычно снижает резистивные потери в проводниках и делает передачу на большие расстояния более практичной. Однако такое напряжение передачи слишком высоко для большинства конечных потребителей и многих местных сетей. Главный силовой трансформатор создаёт мост между этими уровнями.

Например, на подстанции, преобразующей напряжение сети передачи в напряжение распределительной сети, трансформатор может получать электроэнергию от высоковольтной линии и понижать её до среднего напряжения для отходящих фидеров. Эти фидеры затем могут питать другие подстанции, коммерческие зоны, заводы, подключения возобновляемых источников энергии или городские распределительные сети. На генерирующем объекте направление часто обратное: генераторный трансформатор повышает напряжение, чтобы выработанная энергия могла эффективно поступать в систему передачи.

Именно поэтому терминглавный силовой трансформатор обычно относится не просто к небольшому вспомогательному агрегату. Как правило, это трансформатор наибольшей мощности на подстанции и один из ключевых объектов, вокруг которого планируются распределительное устройство станции, схема защиты, строительная компоновка, системы охлаждения и стратегия технического обслуживания.

Как он изменяет напряжение без изменения частоты

Трансформатор работает на основе электромагнитной индукции. Переменный ток в одной обмотке создаёт изменяющееся магнитное поле в шихтованном стальном сердечнике. Это изменяющееся поле индуцирует напряжение в другой обмотке. Соотношение числа витков первичной и вторичной обмоток определяет, будет ли напряжение повышаться или понижаться.

Важно, что обычный силовой трансформатор изменяет напряжение, но обычно не изменяет частоту. Входная частота 50 Hz остаётся 50 Hz на выходе; то же относится и к системе 60 Hz. Для преобразования частоты требуется силовая электронная аппаратура, а не только стандартный трансформатор.

В типовом двухобмоточном трансформаторе отсутствует прямое электрическое соединение между обмотками. Энергия передаётся через магнитное поле в сердечнике. Такое разделение обеспечивает полезную электрическую изоляцию, хотя его не следует путать с полной защитой системы. Схема заземления, координация изоляции, ограничители перенапряжений, автоматические выключатели, реле и эксплуатационные процедуры по-прежнему определяют, насколько безопасно подстанция реагирует на реальные аварии и перенапряжения.

Больше, чем преобразование напряжения: регулирование, изоляция и поведение сети

Правильно спроектированный трансформатор помогает подстанции поддерживать напряжение в допустимом рабочем диапазоне при изменении спроса. Нагрузка редко бывает постоянной. Промышленные двигатели запускаются и останавливаются, выработка возобновляемой энергии колеблется, а в некоторых сетях суточный спрос резко возрастает. Если напряжение на приёмной стороне отклоняется слишком сильно, могут пострадать характеристики оборудования и надёжность сети.

По этой причине многие главные трансформаторы оснащаются устройствами регулирования под нагрузкой. Устройство РПН может изменять коэффициент трансформации под напряжением, позволяя подстанции регулировать вторичное напряжение без прерывания электроснабжения. Это ценная возможность, но она также добавляет механическую сложность. Эксплуатационный опыт показывает, что состоянию РПН следует уделять пристальное внимание, поскольку это подвижный компонент, работающий в составе электрической машины, которая в остальном в значительной степени статична. Планирование технического обслуживания не должно сосредотачиваться только на баке трансформатора и обмотках.

Группа соединения трансформатора является ещё одним практическим вопросом. Соединения обмоток и сдвиг фаз влияют на возможность параллельной работы трансформаторов, на поведение токов нулевой последовательности при замыканиях на землю и на обработку гармоник. Трансформатор, который кажется подходящим только по напряжению и номиналу MVA, всё же может плохо соответствовать системе, если его группа соединения, схема нейтрали или сопротивление не соответствуют окружающей сети.

Сопротивление особенно легко упустить из виду на ранних этапах обсуждения. Оно в определённой степени ограничивает ток короткого замыкания, но также вызывает падение напряжения под нагрузкой. Очень низкое сопротивление не всегда лучше: оно может увеличить доступный ток короткого замыкания и создать дополнительные требования к выключателям и распределительному устройству. Чрезмерно высокое сопротивление может затруднить регулирование напряжения. Соответствующий баланс необходимо координировать по всей подстанции, а не выбирать изолированно.

Что определяет мощность и конструкцию главного трансформатора?

Выбор трансформатора начинается с сети, а не с каталожного номинала. Инженеры обычно анализируют текущий спрос, ожидаемый рост нагрузки, напряжение питания, требуемое отходящее напряжение, стратегию резервирования, уровень короткого замыкания, климат, место установки и транспортные ограничения. Трансформатор, предназначенный для компактной городской подстанции внутренней установки, будет иметь иной набор компромиссов, чем трансформатор, установленный на открытом воздухе в удалённом пункте сбора энергии от возобновляемых источников.

Охлаждение является наглядным примером. Охлаждение с естественной циркуляцией масла и естественным воздушным охлаждением, обычно сокращаемое как ONAN, основано на естественной циркуляции изоляционного масла и окружающего воздуха. Оно широко применяется и сравнительно просто. Для применений большей мощности могут потребоваться дополнительные ступени охлаждения с вентиляторами или насосами в зависимости от заданного теплового режима. Правильный выбор зависит от профиля нагрузки, условий окружающей среды, возможностей обслуживания на площадке и допустимого повышения температуры. Агрегат может быть электрически подходящим на бумаге, но испытывать эксплуатационные нагрузки, если допущения по его охлаждению не отражают реальные условия площадки.

Уровень изоляции также необходимо тщательно координировать с фактическим напряжением системы и ожидаемой средой перенапряжений. Воздействие молний, коммутационные перенапряжения, кабельные соединения, длина линии и расположение ограничителей перенапряжений влияют на нагрузку на изоляцию. Это одна из причин, по которой закупка трансформатора должна включать чёткую информацию о системе, а не только запрос «высокое напряжение на входе, более низкое на выходе».

Для строительства электросетей, промышленного производства, объектов новой энергетики и инфраструктурных проектов надёжная работа обычно является результатом нескольких взаимосвязанных решений: грамотного электромагнитного проектирования, подходящих материалов, контролируемого производства, правильных требований к испытаниям, координации защиты и соблюдения правил монтажа. Такие компании, как Jinshida Electric Power Technology Co., Ltd., рассматривают оборудование для передачи и распределения электроэнергии с учётом этого более широкого эксплуатационного контекста, а не как отдельный трансформаторный шкаф.

Трансформатор является частью системы защиты, а не её заменой

Поскольку главный трансформатор представляет собой крупную концентрацию энергии, он защищается как от внутренних, так и от внешних проблем. Дифференциальная защита обычно используется для обнаружения внутренних повреждений обмоток или сердечника путём сравнения токов, входящих в защищаемую зону и выходящих из неё. Другие схемы могут обеспечивать защиту от сверхтоков, замыканий на землю, перевозбуждения, температуры, изменений давления, уровня масла и отказа охлаждения. Точная конструкция релейной защиты зависит от конструкции трансформатора и концепции защиты подстанции.

Уставки защиты должны быть тщательно согласованы. Реле, срабатывающее слишком медленно, может позволить повреждению вызвать более серьёзный ущерб. Реле с чрезмерно чувствительными уставками может отключить исправное оборудование во время временных возмущений. Дело не просто в добавлении большего числа функций защиты. Необходимо понимать бросок тока намагничивания трансформатора, способность выдерживать сквозные короткие замыкания, влияние положения ответвлений, способ заземления и координацию выключателей на питающей и отходящей сторонах.

Регулярный мониторинг состояния также важен. Операторы часто контролируют состояние масла, тенденции растворённых газов, где это применимо, температуры обмоток и масла, состояние вводов, охлаждающее оборудование, сопротивление изоляции и работу РПН. Отдельные показания менее полезны, чем тенденции, интерпретируемые вместе с историей нагрузки и эксплуатационными событиями. Внезапное изменение после аварии, перегрузки или вмешательства по техническому обслуживанию заслуживает более тщательного анализа, чем стабильное значение, наблюдаемое с течением времени.

Почему режим работы промышленных трансформаторов может отличаться

Не каждый трансформатор, подключённый к высоковольтной подстанции, обслуживает обычную распределительную нагрузку. Такие промышленные процессы, как электролиз, гальваническое покрытие, металлургия, химическая переработка, горнодобывающая промышленность, рельсовый транспорт и применение силовой электроники, могут создавать крайне требовательные электрические условия. Выпрямительные нагрузки, например, могут вносить гармоники, высокие токи, необычные циклы нагрузки или более строгие требования к стабильности напряжения и изоляции.

В таких случаях главный трансформатор может питать специализированный технологический трансформатор, а не напрямую обычные распределительные цепи. СпециализированныйИзолирующий и специальный выпрямительный трансформатор может обеспечивать преобразование напряжения и электрическую изоляцию для выпрямительного оборудования, одновременно помогая ограничивать помехи между промышленной нагрузкой и более широкой системой электроснабжения. Доступные конфигурации могут охватывать диапазон от 50 kVA до 5000 kVA, высоковольтные входы, такие как 6 kV, 10 kV, 20 kV или 35 kV, настраиваемые низковольтные выходы и трёхфазные соединения, включая Dyn11 или Yyn0. Правильная конфигурация по-прежнему зависит от топологии выпрямителя, исследования гармоник, схемы заземления и режима технологической нагрузки.

Медные обмотки, подходящее охлаждение и конструкция изоляции особенно актуальны там, где режим работы непрерывный или ожидаются перегрузки. IEC 60076 является часто упоминаемым семейством стандартов для силовых трансформаторов, однако соответствие общему стандарту на трансформаторы само по себе не определяет все специфические требования технологического процесса. В проектах с выпрямителями в технической спецификации следует явно указывать гармоническую нагрузку, пределы температуры, стойкость к короткому замыканию и регулирование вторичного напряжения.

Распространённые заблуждения при оценке подстанционных трансформаторов

Одно из распространённых заблуждений состоит в том, что мощность трансформатора должна просто соответствовать текущей подключённой нагрузке. В действительности проектировщикам может потребоваться учитывать будущий спрос, аварийную нагрузку, потерю параллельно работающего агрегата, а также практическую стоимость последующей замены или отключения. Необоснованное завышение мощности также не является идеальным решением, поскольку необходимо учитывать капитальные затраты и потери холостого хода. Разумный подход заключается в совместном анализе прогноза нагрузки и требований сети к надёжности.

Другая ошибка — рассматривать паспортное напряжение как единственный вопрос проектирования. Коэффициент трансформации, номинал, сопротивление, группа соединения, диапазон регулирования, уровень изоляции, класс охлаждения, расположение выводов, ограничения по шуму, транспортная масса и интерфейсы защиты влияют на то, будет ли оборудование надёжно работать на объекте. Изменение этих деталей становится значительно дороже после того, как закреплены строительные работы, кабельные трассы и интерфейсы распределительного устройства.

Также важно отделять надёжность от представления, что трансформатор никогда не должен требовать внимания. Надёжное оборудование всё равно нуждается в осмотре, испытаниях, чистых путях охлаждения, надлежащем обращении с маслом при использовании маслонаполненных конструкций и в записях, позволяющих выявлять аномальные тенденции. Практическая программа технического обслуживания не является признанием слабости; она является частью обеспечения надёжности оборудования с длительным сроком службы.

Практический подход к пониманию его роли

Самое простое описание заключается в том, что главный силовой трансформатор делает высоковольтную энергию пригодной для использования на следующем этапе сети. Более полное описание состоит в том, что он определяет электрические отношения между двумя системами: уровень напряжения, доступную мощность, поведение при авариях, поведение заземления и, на многих подстанциях, качество напряжения, подаваемого подключённым нагрузкам.

При оценке трансформатора для проекта начинайте с однолинейной схемы и условий эксплуатации, а не с предпочтительной модели трансформатора. Подтвердите, что может обеспечить входящая система, что требуется отходящей системе, как станция будет работать при нештатных ситуациях и какие нагрузки могут быть добавлены позднее. Этот процесс обычно показывает, является ли главной проблемой мощность, регулирование напряжения, гармоническая нагрузка, координация изоляции, резервирование или условия площадки. Трансформатор наиболее надёжен, когда его конструкция с самого начала отражает эти реальные условия.
