Normas de Transformadores de Potencial (TP): O Que Verificar para Garantir a Precisão da Medição e da Proteção

Quando uma equipe começa a verificar um transformador de potencial PT para medição ou proteção, a verdadeira questão raramente é “o que é um PT?”. Normalmente, a pergunta é mais prática: esta unidade manterá a medição e a lógica dos relés confiáveis sob a carga real, o nível de curto-circuito e as condições de instalação existentes no local? Para as equipes de controle de qualidade e gestão de segurança, essa questão está no centro da conformidade, da integridade do faturamento e da confiabilidade da proteção. Um PT que parece aceitável na ficha técnica ainda pode criar riscos operacionais se sua classe de exatidão, seus limites térmicos, sua coordenação de isolamento ou suas evidências de ensaio não forem compatíveis com a aplicação.

As normas aplicáveis aos PTs são importantes porque os sistemas de medição e proteção não falham da mesma maneira. Um circuito de medição precisa manter estáveis a relação de transformação e a exatidão angular dentro de uma faixa operacional definida. Um circuito de proteção precisa apresentar um comportamento previsível quando o sistema é submetido a esforços, incluindo tensões anormais, condições transitórias ou alterações na carga provocadas pelos relés. Por isso, uma simples verificação da placa de identificação não é suficiente. A verificação útil consiste em avaliar se a norma declarada, a classe, a carga e a rotina de ensaios realmente correspondem ao uso pretendido, e não apenas se o fornecedor afirma que a unidade é “conforme”.

Comece pela aplicação, não pelo certificado

Um dos erros mais comuns na aquisição e na inspeção de recebimento é tratar as normas como um exercício de marcar caixas. Na prática, a primeira decisão é determinar se o PT será usado principalmente para medição de faturamento ou interna, para proteção por relés ou para ambas. Isso define quais características de exatidão são mais importantes e quais evidências devem ser solicitadas ao fabricante.

Para aplicações de medição, a atenção geralmente se concentra no erro de relação de transformação e no deslocamento de fase sob condições definidas de carga e tensão. Para aplicações de proteção, a preocupação passa a ser se a saída secundária permanece adequada ao desempenho dos relés em toda a faixa operacional prevista. Um PT selecionado para serviço combinado deve ser verificado com mais cuidado, pois as alegações de “dupla finalidade” muitas vezes parecem mais simples do que as restrições reais. Em alguns projetos, separar os núcleos ou enrolamentos de medição e proteção é uma decisão de engenharia mais adequada, especialmente quando faturamento, sensibilidade dos relés e registro de perturbações têm consequências diferentes.

Quais normas costumam ser relevantes

Dependendo da localização do projeto e das especificações da concessionária ou da indústria, os requisitos para PTs são normalmente referenciados com base nas normas IEC ou nos referenciais IEEE/ANSI. A aplicabilidade exata deve sempre ser verificada nos documentos do projeto, mas o ponto central é simples: a norma indicada no desenho ou na licitação deve estar alinhada à designação da classe e ao relatório de ensaio apresentado. A correlação imprecisa entre normas pode gerar confusão, pois a designação das classes, os métodos de ensaio e sua interpretação nem sempre são intercambiáveis.

Em muitos projetos internacionais, as edições atuais da IEC para transformadores de instrumento são o primeiro ponto consultado por compradores e inspetores, especialmente em relação às classes de exatidão, aos ensaios dielétricos, à elevação de temperatura e às definições de ensaios de rotina/tipo. Em especificações norte-americanas ou baseadas na ANSI, a nomenclatura e a linguagem de aceitação podem ser diferentes. A afirmação de um fornecedor de que um PT “atende à norma internacional” não é suficiente. As equipes de QC devem perguntar qual norma, qual edição【a confirmar se não estiver indicado nos documentos】 e quais cláusulas estão sendo declaradas para a exatidão e o desempenho do isolamento.

A lição prática é simples: não compare diretamente a classe de medição IEC de um fabricante com a alegação de proteção IEEE de outro como se fossem a mesma declaração. Se a base do projeto for mista, solicite uma matriz técnica de conformidade lado a lado em vez de confiar na literatura de marketing.

A classe de exatidão só é significativa em conjunto com a carga e a condição operacional

A classe de exatidão costuma ser o primeiro item verificado, e deve ser. Mas também é um dos itens mais mal compreendidos. A classe de exatidão de um PT não existe de forma independente; ela está vinculada a condições específicas, como tensão nominal, frequência, carga e fator de potência. Uma unidade que atinge a classe declarada com uma determinada carga pode não se comportar da mesma maneira quando conectada a cabos secundários longos, vários medidores, transdutores ou entradas de relés.

Para aplicações de medição, o erro de relação de transformação e o erro de ângulo de fase devem ser verificados com base na carga realmente conectada, e não apenas na carga nominal indicada no papel. Em projetos de retrofit, isso é ainda mais importante. Os circuitos secundários tendem a acumular dispositivos adicionais ao longo do tempo, e cada inclusão pode afastar o PT do ponto em que a exatidão garantida foi estabelecida.

Para aplicações de proteção, as equipes de qualidade e segurança não devem se limitar à identificação da classe. Devem verificar se o fator de tensão, a capacidade térmica e o desempenho transitório do PT continuam adequados ao esquema de proteção por relés. Um relé de proteção que depende de uma tensão secundária limpa e previsível durante uma perturbação do sistema é tão confiável quanto o comportamento do PT que o alimenta.

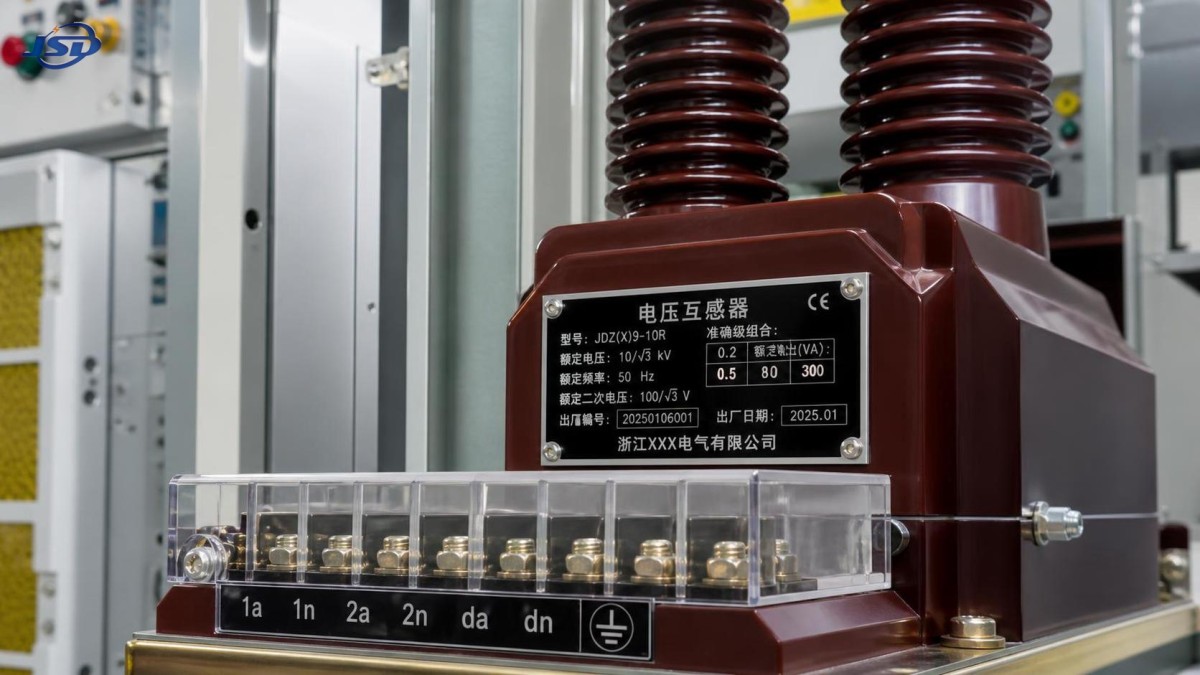

O que verificar na placa de identificação e no arquivo de ensaios

A placa de identificação fornece o primeiro filtro técnico, mas os documentos de ensaio determinam se a unidade merece confiança. Os itens a seguir normalmente devem ser verificados antes da liberação, do recebimento ou da instalação:

• Tensão primária e secundária nominais, incluindo qualquer configuração de secundário com derivações
• Frequência e premissas de aterramento do sistema, quando relevantes
• Classe de exatidão de cada enrolamento e serviço pretendido
• Carga nominal e fator de potência associado
• Fator de tensão e duração admissível
• Nível de isolamento, suportabilidade à frequência industrial e valores de suportabilidade ao impulso
• Limites térmicos e dados de elevação de temperatura
• Identificação dos terminais, polaridade, diagrama de ligação e instruções de aterramento
• Relatórios de ensaios de rotina e, quando necessário, evidências de ensaios de tipo ou especiais

Essa lista parece rotineira, mas o risco está nos detalhes. Por exemplo, um enrolamento de classe de medição pode atender à sua classe com uma carga baixa, enquanto a carga instalada é significativamente maior depois que o comprimento dos cabos e os dispositivos do painel são incluídos. Ou a tensão secundária pode estar correta nas condições de temperatura ambiente da fábrica, enquanto o ambiente do projeto introduz efeitos térmicos que reduzem a margem prática. Os responsáveis pela segurança também devem prestar muita atenção aos registros dos ensaios dielétricos e à coordenação de isolamento quando a exposição a falhas do conjunto de manobra ou as condições ambientais severas fizerem parte do perfil operacional.

Exatidão de medição: onde os erros realmente entram no sistema

Em serviços de medição, os erros dos PTs raramente são causados por uma única falha grave. Com mais frequência, eles se acumulam a partir de pequenos desencontros: premissas incorretas sobre a carga, resistência dos cabos secundários, terminais frouxos, alterações não documentadas nas derivações e coordenação inadequada com medidores projetados para expectativas de incerteza mais rigorosas. Se o PT estiver inserido em uma cadeia relevante para faturamento, esses pequenos desvios podem se transformar em risco de disputas, e não apenas em uma questão técnica.

Por isso, a inspeção de recebimento deve ir além da verificação de que o relatório indica que a unidade foi aprovada. Ela deve confirmar que a carga e o fator de potência ensaiados refletem a instalação real. Se o PT for destinado a uma medição de alto valor, alguns operadores também verificam se toda a cadeia de medição foi considerada, e não apenas o transformador isoladamente. Um PT altamente preciso ainda pode fazer parte de um sistema impreciso se as premissas relacionadas aos equipamentos a jusante forem inadequadas.

Há uma analogia útil com equipamentos de energia adjacentes: as equipes que avaliam sistemas de energia distribuída frequentemente analisam além da especificação das células e verificam o comportamento completo do sistema. Por isso, soluções integradas comobaterias de armazenamento de energia LiFePO4 empilháveis de 51,2 V geralmente são avaliadas pela coordenação em nível de sistema, e não apenas pelas alegações sobre os componentes. A seleção de PTs merece o mesmo rigor. A marcação da classe é importante, mas a cadeia de medição instalada é ainda mais importante.

Exatidão de proteção: a fonte negligenciada de risco de atuação incorreta dos relés

Os engenheiros de proteção normalmente sabem que os transformadores de corrente podem distorcer o desempenho dos relés, mas os transformadores de tensão merecem o mesmo nível de atenção. Um PT que alimenta relés de proteção precisa fornecer um sinal secundário que permaneça dentro dos limites de desempenho esperados durante as condições relevantes para o esquema. Se a lógica dos relés depender de funções de subtensão, sobretensão, direcionalidade, sincronismo, frequência ou distância, um comportamento inadequado do PT pode provocar falhas de atuação, alarmes falsos ou desligamentos desnecessários.

Várias verificações são especialmente importantes nesse caso. Primeiro, confirme se a classe de proteção está explicitamente indicada para o enrolamento utilizado pelo relé, e não inferida a partir de uma classe de medição. Segundo, confirme se o fator de tensão é adequado à rede e às premissas de eliminação de falhas. Terceiro, verifique se a carga utilizada no projeto reflete todas as entradas de relés e dispositivos auxiliares efetivamente conectados. E, quarto, quando o projeto for sensível, pergunte se o desempenho transitório ou o risco de ferroressonância foi avaliado. Nem toda aplicação exige um estudo transitório aprofundado, mas instalações de média e alta tensão com determinadas configurações de aterramento podem justificar maior cautela.

A conformidade do isolamento e da segurança não são questões secundárias

Para as equipes de gestão de segurança, a exatidão costuma receber mais atenção do que a integridade do isolamento, mas um PT que mede bem e falha na coordenação de isolamento ainda representa um risco para o projeto. Resistência dielétrica, limites de descargas parciais quando especificados, distância de escoamento, adequação do invólucro e requisitos de suportabilidade a curto-circuito devem fazer parte da análise. Essas questões não dizem respeito apenas ao escritório de engenharia. Elas afetam a segurança no local, os intervalos de manutenção, o risco de interrupções e a exposição durante a investigação de incidentes.

As condições ambientais também são mais importantes do que muitas especificações admitem. Painéis de conjuntos de manobra internos, instalações costeiras, plantas quimicamente agressivas, subestações de energia renovável com ciclos de temperatura e projetos de infraestrutura em regiões empoeiradas impõem diferentes esforços aos sistemas de isolamento e à integridade dos terminais. Se os documentos do projeto forem genéricos, o pessoal de QC deve evitar presumir que a configuração padrão baseada na norma seja suficiente.

Perguntas que vale a pena fazer ao fornecedor antes da aprovação

Uma conversa consistente com o fornecedor geralmente revela mais do que um folheto adicional. As perguntas certas tendem a ser práticas:

• Segundo qual norma e edição exatas o PT foi fabricado e ensaiado?
• Qual enrolamento se destina à medição e qual à proteção?
• Com qual carga e fator de potência a exatidão declarada foi confirmada?
• Qual é a sobretensão contínua admissível ou o fator de tensão?
• Os relatórios de ensaio de rotina são fornecidos para cada unidade ou por lote?
• Quais ensaios de tipo estão disponíveis e quão recentes são?
• Quais limites ambientais ou de instalação o comprador deve conhecer?
• O projeto já foi utilizado em condições de rede semelhantes?

O objetivo dessas perguntas não é exercer pressão administrativa. É verificar se o fornecedor compreende suficientemente bem a aplicação para oferecer suporte adequado. Na maioria dos casos, um fabricante tecnicamente confiável consegue responder de forma clara e consistente. Quando as respostas permanecem vagas, o risco normalmente não se limita à qualidade da documentação.

Premissas comuns que nem sempre se sustentam

Há alguns hábitos do setor que merecem mais ceticismo.

Primeiro, uma “classe de exatidão mais alta” não significa automaticamente “melhor para todos os casos”. Se a carga, o comportamento térmico e a adequação aos relés forem incompatíveis, a classe indicada por si só não resolverá o problema.

Segundo, a aprovação nos ensaios de rotina não substitui a análise da aplicação. Os ensaios de rotina confirmam a conformidade da fabricação dentro de um escopo definido; eles não comprovam que o PT foi corretamente selecionado para o sistema exato do usuário.

Terceiro, nem todo projeto se beneficia da minimização do custo inicial dos transformadores de instrumento. Os PTs frequentemente representam uma pequena parcela do valor total do projeto, mas podem ter um impacto desproporcional em disputas de medição, confiabilidade dos relés e investigações de interrupções.

Quarto, as declarações de conformidade com normas não devem ser tratadas como universalmente transferíveis. O mesmo projeto pode envolver requisitos de código de rede, listas de fornecedores aprovados pela concessionária, regras de integração do conjunto de manobra ou preferências de certificação que vão além da norma básica de fabricação do transformador.

Como as equipes de QC e segurança podem transformar as normas em um processo de análise aplicável

A abordagem mais eficaz geralmente consiste em um fluxo curto de verificação vinculado ao risco do projeto. Comece classificando o PT quanto ao serviço: medição, proteção ou uso combinado. Em seguida, associe a base normativa exigida à licitação ou à especificação da concessionária. Revise o cálculo da carga utilizando as premissas reais da fiação em campo. Verifique se a placa de identificação, o desenho e o relatório de ensaio são internamente consistentes. Por fim, retenha antes da instalação qualquer unidade com atribuição de enrolamento pouco clara, evidências dielétricas incompletas ou declaração de exatidão ambígua.

Esse processo é mais valioso do que reunir uma grande quantidade de certificados. Ele ajuda as equipes a decidir se um transformador de potencial PT é adequado ao contexto operacional real, que é justamente o objetivo da análise das normas. Em projetos de energia adjacentes, desde conjuntos de manobra até sistemas de distribuição com respaldo de baterias que utilizam produtos comobaterias de armazenamento de energia LiFePO4 empilháveis de 51,2 V, os compradores avaliam cada vez mais os equipamentos pela capacidade de o desempenho documentado se manter durante a integração real. Os transformadores de instrumento devem ser analisados com o mesmo nível de rigor.

Para a maioria dos locais, a pergunta correta não é se o PT possui uma identificação normativa. É se a exatidão declarada, o desempenho do isolamento e as evidências de ensaio são confiáveis para a carga, a lógica de proteção e o ambiente operacional que o sistema realmente enfrentará. Essa é a verificação que impede que a conformidade documental se transforme em risco em campo.
