معايير محول الجهد PT: ما الذي يجب التحقق منه لضمان دقة القياس والحماية

عندما يبدأ فريق بفحص محول جهد محتمل PT مخصص للقياس أو للحماية، نادرًا ما يكون السؤال الحقيقي هو ما هو محول PT؟ بل يكون السؤال عادةً أكثر عملية: هل ستحافظ هذه الوحدة على موثوقية القياس ومنطق المرحلات في ظل الحمل الفعلي، ومستوى الأعطال، وظروف التركيب في الموقع؟ بالنسبة إلى فرق مراقبة الجودة وإدارة السلامة، يقع هذا السؤال في صميم الامتثال، وسلامة الفوترة، وموثوقية الحماية. فقد يبدو محول PT مقبولًا في ورقة البيانات، لكنه قد يسبب مخاطر تشغيلية إذا لم تتطابق فئة الدقة، والحدود الحرارية، وتنسيق العزل، أو أدلة الاختبار الخاصة به مع التطبيق.

تكتسب المعايير الخاصة بمحولات PT أهميتها لأن دوائر القياس والحماية لا تتعطل بالطريقة نفسها. تحتاج دائرة القياس إلى ثبات نسبة التحويل ودقة زاوية الطور ضمن نطاق تشغيل محدد. أما دائرة الحماية فتحتاج إلى أداء يظل قابلًا للتنبؤ عندما يتعرض النظام للإجهاد، بما في ذلك الجهود غير الطبيعية، والظروف العابرة، أو تغيرات الحمل الناتجة عن المرحلات. ولهذا السبب، لا تكفي مراجعة لوحة البيانات الأساسية. ويتمثل الفحص المفيد في التحقق مما إذا كانت المعايير والفئة والحمل وإجراءات الاختبار المعلنة تتوافق فعليًا مع الاستخدام المقصود، وليس فقط مما إذا كان المورد يقول إن الوحدة متوافقة.

ابدأ بالتطبيق، وليس بالشهادة

من أكثر الأخطاء شيوعًا في المشتريات والفحص عند الاستلام التعامل مع المعايير باعتبارها مجرد خانات يجب تحديدها. عمليًا، يتمثل القرار الأول في تحديد ما إذا كان محول PT سيُستخدم أساسًا للقياس التجاري أو الداخلي، أو لترحيل الحماية، أو لكلا الغرضين. ويحدد ذلك خصائص الدقة الأكثر أهمية والأدلة التي ينبغي طلبها من الشركة المصنعة.

في خدمات القياس، ينصب الاهتمام عادةً على خطأ النسبة وانحراف الطور في ظل ظروف حمل وجهد محددة. أما في خدمات الحماية، فيتحول التركيز إلى ما إذا كان خرج الجانب الثانوي سيظل مناسبًا لأداء المرحل عبر نطاق التشغيل المتوقع. ويجب فحص محول PT المختار للاستخدام المزدوج بعناية أكبر، لأن ادعاءات الاستخدام ثنائي الغرض غالبًا ما تبدو أبسط من القيود الفعلية. وفي بعض المشاريع، يكون فصل قلوب أو ملفات القياس عن الحماية هو القرار الهندسي الأكثر وضوحًا، لا سيما عندما تكون للفوترة، وحساسية المرحل، وتسجيل الاضطرابات نتائج مختلفة.

ما المعايير ذات الصلة عادةً؟

اعتمادًا على جغرافية المشروع ومواصفات شركة المرافق أو القطاع الصناعي، تتم عادةً الإشارة إلى متطلبات محولات PT وفق أطر IEC أو IEEE/ANSI. ويجب دائمًا التحقق من قابلية التطبيق الدقيقة بالرجوع إلى مستندات المشروع، لكن النقطة الأساسية واضحة: يجب أن يتوافق المعيار المذكور في الرسم أو المناقصة مع تصنيف الفئة وتقرير الاختبار المقدَّم. وقد يؤدي إجراء مقارنات غير دقيقة بين المعايير إلى حدوث ارتباك، لأن تسمية الفئات وطرق الاختبار وتفسير النتائج ليست قابلة للتبادل دائمًا.

في العديد من المشاريع الدولية، تكون الإصدارات الحالية من IEC الخاصة بمحولات القياس هي أول ما يرجع إليه المشترون والمفتشون، ولا سيما فيما يتعلق بفئات الدقة، واختبارات العزل الكهربائي، وارتفاع درجة الحرارة، وتعريفات اختبارات القبول والاختبارات النوعية. أما في المواصفات المعتمدة على أمريكا الشمالية أو ANSI، فقد تختلف التسمية ولغة القبول. ولا يكفي أن يقول المورد إن محول PT يستوفي المعايير الدولية. ينبغي لفرق مراقبة الجودة أن تسأل عن المعيار المحدد، والإصدار المحدد【يجب التحقق إذا لم يُذكر في المستندات】، والبنود التي يُدَّعى استيفاؤها فيما يتعلق بالدقة وأداء العزل.

الدرس العملي بسيط: لا تقارن مباشرةً بين فئة قياس IEC الخاصة بأحد المصنعين وادعاء حماية IEEE الخاص بمصنع آخر كما لو كان التصريحان متماثلين. وإذا كان أساس المشروع مختلطًا، فاطلب مصفوفة امتثال فنية جنبًا إلى جنب بدلًا من الاعتماد على المواد التسويقية.

لا تكون فئة الدقة ذات معنى إلا مع الحمل وظروف التشغيل

غالبًا ما تكون فئة الدقة أول عنصر يتم فحصه، وينبغي أن تكون كذلك. لكنها أيضًا من أكثر العناصر التي يساء فهمها. ففئة دقة محول PT لا تكون مستقلة، بل ترتبط بظروف محددة مثل الجهد المقنن، والتردد، والحمل، ومعامل القدرة. وقد لا تتصرف الوحدة التي تحقق الفئة المعلنة عند حمل معين بالطريقة نفسها عند توصيلها بأسلاك ثانوية طويلة، أو عدادات متعددة، أو محولات قياس، أو مداخل مرحلات.

في تطبيقات القياس، يجب التحقق من خطأ النسبة وزاوية الطور مقابل الحمل الفعلي المتصل، وليس فقط مقابل الحمل الاسمي المذكور على الورق. ويزداد هذا الأمر أهمية في مشاريع التحديث. إذ تميل الدوائر الثانوية إلى تراكم أجهزة إضافية بمرور الوقت، وقد تؤدي كل إضافة إلى إبعاد محول PT عن النقطة التي تم عندها ضمان الدقة.

في تطبيقات الحماية، لا ينبغي لفرق الجودة والسلامة أن تكتفي بملصق الفئة. بل يجب أن تسأل عما إذا كان عامل الجهد، والقدرة الحرارية، والأداء العابر لمحول PT تظل مناسبة لمخطط المرحل. فالمرحل الوقائي الذي يعتمد على جهد ثانوي نظيف وقابل للتنبؤ أثناء اضطراب النظام لا يكون أكثر موثوقية من أداء محول PT الذي يغذيه.

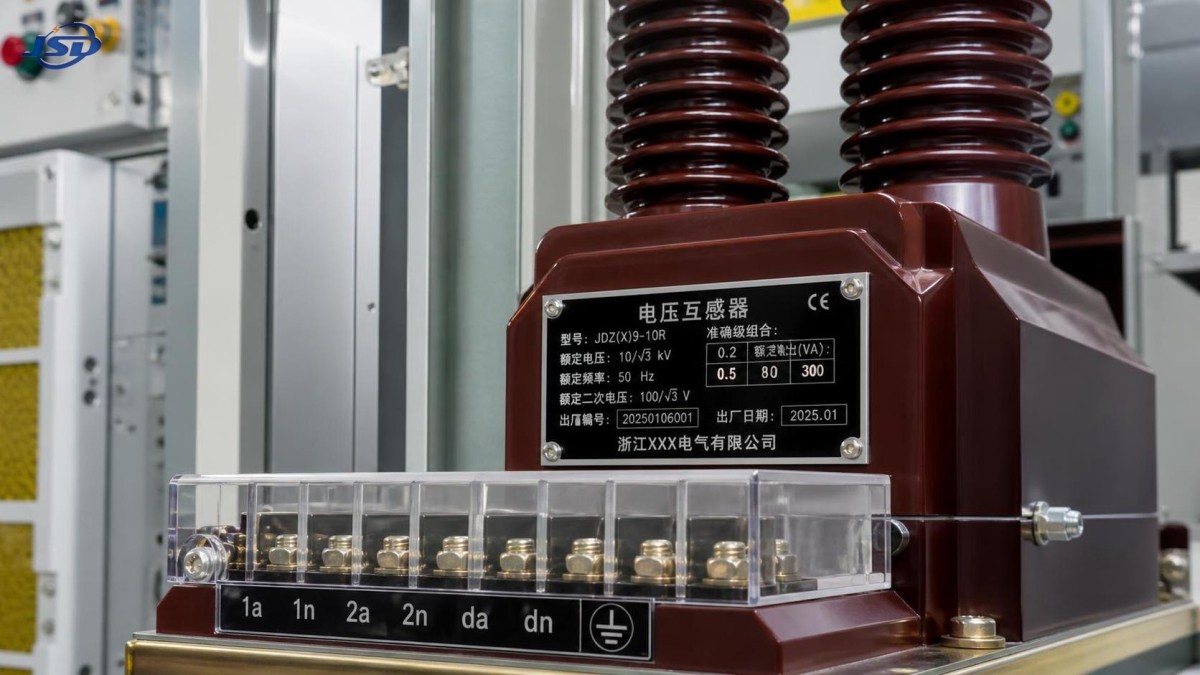

ما الذي يجب التحقق منه على لوحة البيانات وفي ملف الاختبار؟

توفر لوحة البيانات أول مرشح فني، لكن مستندات الاختبار هي التي تحدد ما إذا كانت الوحدة تستحق الثقة. وعادةً ما تستحق العناصر التالية الفحص قبل الإطلاق أو الاستلام أو التركيب:

• الجهد الأولي والثانوي المقنن، بما في ذلك أي ترتيب للجانب الثانوي ذي نقاط التفرع
• التردد وافتراضات تأريض النظام حيثما كان ذلك مناسبًا
• فئة الدقة لكل ملف والغرض المقصود منه
• الحمل المقنن ومعامل القدرة المرتبط به
• عامل الجهد والمدة المسموح بها
• مستوى العزل، وتحمل جهد تردد القدرة، وقيم تحمل جهد النبضة
• الحدود الحرارية وبيانات ارتفاع درجة الحرارة
• ترقيم الأطراف، والقطبية، ومخطط التوصيل، وتعليمات التأريض
• تقارير اختبارات القبول، وأدلة الاختبارات النوعية أو الخاصة عند الحاجة

قد تبدو هذه القائمة روتينية، لكن المخاطر تكمن في التفاصيل. فعلى سبيل المثال، قد يحقق ملف مخصص للقياس فئته عند حمل منخفض، بينما يكون الحمل المركب في الموقع أعلى بكثير بعد احتساب طول الكابل وأجهزة اللوحة. أو قد يكون الجهد الثانوي صحيحًا في ظروف درجة الحرارة المحيطة بالمصنع، بينما تفرض بيئة المشروع تأثيرات حرارية تضيق الهامش العملي. كما ينبغي لمديري السلامة إيلاء اهتمام وثيق بسجلات اختبارات العزل الكهربائي وتنسيق العزل عندما يكون التعرض لأعطال مجموعة المفاتيح أو الظروف البيئية القاسية جزءًا من نمط التشغيل.

دقة القياس: أين تدخل الأخطاء فعليًا إلى النظام؟

نادرًا ما تنتج أخطاء محول PT في خدمة القياس عن عيب واحد واضح. وغالبًا ما تتراكم نتيجة عدم تطابقات صغيرة، مثل افتراضات الحمل الخاطئة، ومقاومة الأسلاك الثانوية، وارتخاء الأطراف، وتغييرات نقاط التفرع غير الموثقة، وضعف التنسيق مع العدادات المصممة وفق متطلبات أكثر صرامة بشأن عدم اليقين. وإذا كان محول PT جزءًا من سلسلة مرتبطة بالفوترة، فقد تتحول هذه الانحرافات الصغيرة إلى مصدر لنزاع بدلًا من كونها مشكلة فنية بحتة.

ولهذا السبب، ينبغي أن يتجاوز الفحص عند الاستلام التحقق من أن التقرير يذكر اجتياز الوحدة للاختبار. بل يجب التأكد من أن الحمل ومعامل القدرة المستخدمين في الاختبار يعكسان التركيب الفعلي. وإذا كان محول PT مخصصًا للقياس عالي القيمة، يراجع بعض المشغلين أيضًا ما إذا كانت سلسلة القياس الكاملة قد أُخذت في الاعتبار، وليس المحول بمعزل عن غيره فقط. فقد يكون محول PT عالي الدقة جزءًا من نظام غير دقيق إذا كانت الافتراضات المتعلقة بالمكونات اللاحقة ضعيفة.

وهناك تشبيه مفيد من معدات القدرة المجاورة: فغالبًا ما تنظر الفرق التي تقيّم حزم الطاقة الموزعة إلى ما يتجاوز مواصفات الخلية، وتراجع أداء النظام الكامل، ولهذا السبب تُقيَّم عادةً حلول مثل 51.2V Stackable LiFePO4 Energy Storage Battery على أساس التنسيق على مستوى النظام، وليس على أساس ادعاءات المكونات وحدها. ويستحق اختيار محول PT الدرجة نفسها من الانضباط. فبيان الفئة مهم، لكن سلسلة القياس المركبة أهم.

دقة الحماية: مصدر مُغفل لمخاطر التشغيل الخاطئ للمرحلات

يعرف مهندسو الحماية عادةً أن محولات التيار قد تشوه أداء المرحلات، لكن محولات الجهد تستحق القدر نفسه من التدقيق. إذ يجب على محول PT الذي يغذي المرحلات الوقائية أن يوفر إشارة ثانوية تظل ضمن حدود الأداء المتوقعة أثناء الظروف المهمة للمخطط. وإذا كان منطق المرحل يعتمد على وظائف انخفاض الجهد، أو زيادة الجهد، أو الاتجاه، أو المزامنة، أو التردد، أو المسافة، فقد يؤدي الأداء الضعيف لمحول PT إلى تعطيل الفصل، أو إطلاق إنذارات خاطئة، أو حدوث إيقافات غير ضرورية.

وتكتسب عدة فحوص أهمية خاصة هنا. أولًا، تأكد من ذكر فئة الحماية صراحةً للملف المستخدم من قبل المرحل، وألا يتم استنتاجها من فئة قياس. ثانيًا، تأكد من ملاءمة عامل الجهد للشبكة وافتراضات إزالة الأعطال. ثالثًا، راجع ما إذا كان الحمل المستخدم في التصميم يعكس جميع مداخل المرحلات والأجهزة المساعدة المتصلة فعليًا. ورابعًا، عندما يكون المشروع حساسًا، اسأل عما إذا تم تقييم الأداء العابر أو مخاطر الرنين الحديدي. ولا يحتاج كل تطبيق إلى دراسة عابرة متعمقة، لكن التركيبات ذات الجهد المتوسط والعالي مع ترتيبات تأريض معينة قد تبرر مزيدًا من الحذر.

الامتثال للعزل والسلامة ليسا مسألتين ثانويتين

بالنسبة إلى فرق إدارة السلامة، تحظى الدقة غالبًا باهتمام أكبر من سلامة العزل، لكن محول PT الذي يقيس جيدًا ويفشل في تنسيق العزل يظل مصدر خطر للمشروع. وينبغي أن تشمل المراجعة قوة العزل، وحدود التفريغ الجزئي حيثما كانت محددة، ومسافة الزحف، وملاءمة الغلاف، ومتطلبات تحمل قصر الدائرة. وهذه ليست مجرد مخاوف تخص مكتب التصميم، بل تؤثر أيضًا على سلامة الموقع، وفترات الصيانة، ومخاطر انقطاع الخدمة، والتعرض للتحقيق في الحوادث.

كما أن الظروف البيئية أهم مما تقر به العديد من المواصفات. فلوحات مفاتيح الجهد الداخلي، والمنشآت الساحلية، والمصانع ذات المواد الكيميائية العدوانية، ومحطات الطاقة المتجددة التي تشهد دورات حرارية، ومشاريع البنية التحتية في المناطق كثيرة الغبار، تفرض إجهادات مختلفة على أنظمة العزل وسلامة الأطراف. وإذا كانت مستندات المشروع عامة، فينبغي لموظفي مراقبة الجودة توخي الحذر وعدم افتراض أن التكوين القياسي الأساسي كافٍ.

أسئلة يجدر طرحها على المورد قبل الموافقة

غالبًا ما تكون مناقشة قوية مع المورد أكثر إفادة من كتيب إضافي. وتميل الأسئلة الصحيحة إلى أن تكون عملية:

• وفق أي معيار وإصدار محددين تم تصنيع واختبار محول PT؟
• أي ملف مخصص للقياس وأي ملف مخصص للحماية؟
• عند أي حمل ومعامل قدرة تم تأكيد الدقة المعلنة؟
• ما مقدار الجهد الزائد المستمر المسموح به أو عامل الجهد؟
• هل يتم تقديم تقارير اختبارات القبول لكل وحدة أم لكل دفعة؟
• ما الاختبارات النوعية المتاحة، وما مدى حداثتها؟
• ما الحدود البيئية أو حدود التركيب التي ينبغي للمشتري معرفتها؟
• هل استُخدم التصميم من قبل في ظروف شبكة مماثلة؟

لا تهدف هذه الأسئلة إلى ممارسة ضغط إداري، بل إلى كشف ما إذا كان المورد يفهم التطبيق بما يكفي لدعمه. وفي معظم الحالات، يستطيع المصنع الموثوق فنيًا الإجابة بوضوح واتساق. وعندما تظل الإجابات غامضة، فإن المخاطر لا تقتصر عادةً على جودة المستندات.

افتراضات شائعة لا تصمد دائمًا

هناك بعض العادات الصناعية التي تستحق قدرًا أكبر من التشكيك.

أولًا، لا تعني فئة الدقة الأعلى تلقائيًا أنها أفضل لكل حالة. فإذا لم يتطابق الحمل والسلوك الحراري وملاءمة المرحل، فلن يحل تصنيف الفئة وحده المشكلة.

ثانيًا، لا تحل اختبارات القبول الناجحة محل مراجعة التطبيق. فهي تؤكد مطابقة التصنيع ضمن نطاق محدد، لكنها لا تثبت أن محول PT قد اختير بصورة صحيحة لنظام المستخدم الدقيق.

ثالثًا، لا تستفيد كل المشاريع من تقليل التكلفة الأولية لمحولات القياس. فغالبًا ما تمثل محولات PT حصة صغيرة من القيمة الإجمالية للمشروع، لكنها قد يكون لها تأثير كبير على نزاعات القياس، وموثوقية المرحلات، وتحقيقات انقطاع الخدمة.

رابعًا، لا ينبغي التعامل مع بيانات الامتثال للمعايير على أنها قابلة للتطبيق عالميًا دون قيود. فقد يتضمن المشروع نفسه متطلبات كود الشبكة، أو قوائم الموردين المعتمدة من شركة المرافق، أو قواعد تكامل مجموعة المفاتيح، أو تفضيلات اعتماد تتجاوز معيار التصنيع الأساسي للمحول.

كيف يمكن لفرق مراقبة الجودة والسلامة تحويل المعايير إلى عملية مراجعة عملية؟

عادةً ما يكون النهج الأكثر فعالية هو سير عمل تحقق مختصر مرتبط بمخاطر المشروع. ابدأ بتصنيف محول PT حسب الغرض: قياس، أو حماية، أو استخدام مشترك. ثم طابق أساس المعيار المطلوب مع المناقصة أو مواصفة شركة المرافق. وراجع حساب الحمل باستخدام افتراضات الأسلاك الفعلية في الموقع. وتحقق من الاتساق الداخلي بين لوحة البيانات والرسم وتقرير الاختبار. وأخيرًا، أوقف أي وحدة ذات تعيين غير واضح للملفات، أو أدلة عزل غير مكتملة، أو بيان دقة غامض قبل التركيب.

تعد هذه العملية أكثر قيمة من جمع كومة كبيرة من الشهادات. فهي تساعد الفرق على تحديد ما إذا كان محول الجهد المحتمل PT مناسبًا لسياق التشغيل الفعلي، وهذا هو الهدف من مراجعة المعايير في المقام الأول. وفي مشاريع القدرة المجاورة، بدءًا من حزم المفاتيح الكهربائية وصولًا إلى أنظمة توزيع مدعومة بالبطاريات تستخدم منتجات مثل 51.2V Stackable LiFePO4 Energy Storage Battery، increasingly يقيّم المشترون المعدات بناءً على مدى قدرة الأداء الموثق على الصمود أمام التكامل الفعلي. وينبغي مراجعة محولات القياس بالمستوى نفسه من الانضباط.

بالنسبة إلى معظم المواقع، لا يتمثل السؤال الصحيح في ما إذا كان محول PT يحمل تصنيفًا معياريًا، بل في ما إذا كانت الدقة المعلنة، وأداء العزل، وأدلة الاختبار موثوقة بالنسبة إلى الحمل، ومنطق الحماية، وبيئة التشغيل التي سيواجهها النظام فعليًا. فهذا هو الفحص الذي يمنع امتثال المستندات من التحول إلى مخاطر ميدانية.
