Normes applicables aux transformateurs de potentiel PT : points à vérifier pour la précision du comptage et de la protection

Lorsqu'une équipe commence à contrôler un transformateur de tension PT destiné au comptage ou à la protection, la véritable question est rarement « qu'est-ce qu'un PT ? ». Elle est généralement plus pratique : cette unité préservera-t-elle la fiabilité des mesures et de la logique des relais dans les conditions réelles de charge, de niveau de défaut et d'installation sur site ? Pour les équipes chargées du contrôle qualité et de la gestion de la sécurité, cette question est au cœur de la conformité, de l'intégrité de la facturation et de la fiabilité de la protection. Un PT qui semble acceptable sur une fiche technique peut néanmoins créer un risque opérationnel si sa classe de précision, ses limites thermiques, la coordination de son isolation ou les preuves d'essais ne correspondent pas à l'application.

Les normes applicables aux PT sont importantes, car les défaillances des circuits de comptage et de protection ne se produisent pas de la même manière. Un circuit de comptage nécessite une stabilité du rapport et de la précision angulaire dans une plage de fonctionnement définie. Un circuit de protection doit conserver un comportement prévisible lorsque le système est sollicité, notamment en présence de tensions anormales, de phénomènes transitoires ou de variations de charge induites par les relais. C'est pourquoi un simple examen de la plaque signalétique ne suffit pas. La vérification utile consiste à déterminer si la norme déclarée, la classe, la charge et la procédure d'essai correspondent réellement à l'utilisation prévue, et pas seulement à vérifier que le fournisseur affirme que l'unité est « conforme ».

Commencer par l'application, et non par le certificat

L'une des erreurs les plus courantes lors des achats et des contrôles à réception consiste à considérer les normes comme une simple formalité administrative. En pratique, la première décision consiste à déterminer si le PT est principalement utilisé pour le comptage de facturation ou interne, pour les relais de protection, ou pour les deux. Cela détermine les caractéristiques de précision les plus importantes et les éléments justificatifs à demander au fabricant.

Pour le comptage, l'attention porte généralement sur l'erreur de rapport et le déphasage dans des conditions définies de charge et de tension. Pour la protection, la question est plutôt de savoir si la sortie secondaire reste adaptée au fonctionnement des relais sur toute la plage d'exploitation prévue. Un PT sélectionné pour une utilisation mixte doit être contrôlé avec davantage de soin, car les affirmations d'« utilisation double » paraissent souvent plus simples que ne le sont les contraintes réelles. Dans certains projets, la séparation des noyaux ou des enroulements de comptage et de protection constitue la décision d'ingénierie la plus claire, notamment lorsque la facturation, la sensibilité des relais et l'enregistrement des perturbations présentent des conséquences différentes.

Quelles normes sont généralement pertinentes

Selon la zone géographique du projet et les spécifications du distributeur ou de l'installation industrielle, les exigences applicables aux PT sont généralement référencées dans les cadres IEC ou IEEE/ANSI. L'applicabilité exacte doit toujours être vérifiée dans les documents du projet, mais le principe essentiel est simple : la norme indiquée sur le plan ou dans l'appel d'offres doit être cohérente avec la désignation de la classe et le rapport d'essai proposé. Des renvois approximatifs entre normes peuvent créer de la confusion, car la désignation des classes, les méthodes d'essai et leur interprétation ne sont pas toujours interchangeables.

Dans de nombreux projets internationaux, les éditions IEC en vigueur pour les transformateurs de mesure constituent le premier point de référence des acheteurs et des inspecteurs, notamment pour les classes de précision, les essais diélectriques, l'échauffement et les définitions des essais individuels/de type. Dans les spécifications nord-américaines ou fondées sur l'ANSI, la terminologie et le langage d'acceptation peuvent être différents. Dire qu'un PT « respecte la norme internationale » ne suffit pas. Les équipes de contrôle qualité doivent demander quelle norme, quelle édition【À vérifier si ce n'est pas indiqué dans les documents】, et quelles clauses sont revendiquées pour la précision et les performances d'isolation.

La leçon pratique est simple : ne comparez pas directement la classe de comptage IEC d'un fabricant avec l'affirmation de conformité IEEE relative à la protection d'un autre fabricant comme s'il s'agissait de la même déclaration. Si la base du projet est mixte, demandez une matrice de conformité technique comparative plutôt que de vous fier à la documentation marketing.

La classe de précision n'a de sens qu'avec la charge et les conditions de fonctionnement

La classe de précision est souvent le premier élément vérifié, et elle doit effectivement l'être. Mais c'est aussi l'un des éléments les plus mal compris. La classe de précision d'un PT n'est pas indépendante ; elle est liée à des conditions précises telles que la tension assignée, la fréquence, la charge et le facteur de puissance. Une unité qui atteint la classe déclarée avec une charge donnée peut ne pas se comporter de la même manière lorsqu'elle est raccordée à de longs câbles secondaires, à plusieurs compteurs, à des transducteurs ou à des entrées de relais.

Pour les applications de comptage, l'erreur de rapport et l'erreur d'angle de phase doivent être vérifiées par rapport à la charge réellement connectée, et pas uniquement par rapport à la charge nominale indiquée sur le papier. Cela est encore plus important dans les projets de modernisation. Les circuits secondaires ont tendance à accumuler des appareils supplémentaires au fil du temps, et chaque ajout peut éloigner le PT du point auquel la précision garantie a été établie.

Pour les applications de protection, les équipes qualité et sécurité ne doivent pas s'arrêter à l'étiquette de classe. Elles doivent vérifier si le facteur de tension, la capacité thermique et les performances transitoires du PT restent adaptés au schéma de relais. Un relais de protection qui dépend d'une tension secondaire propre et prévisible pendant une perturbation du système n'est fiable qu'à hauteur du comportement du PT qui l'alimente.

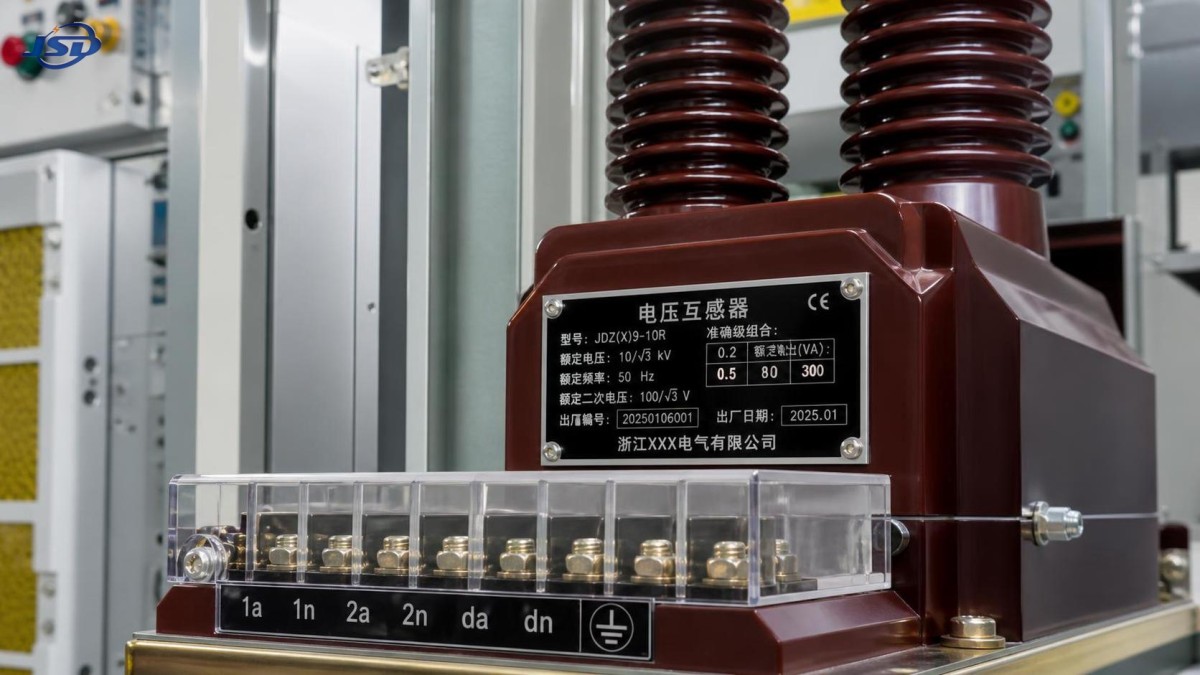

Éléments à vérifier sur la plaque signalétique et dans le dossier d'essais

La plaque signalétique constitue le premier filtre technique, mais les documents d'essai déterminent si l'unité mérite confiance. Les éléments suivants doivent généralement être vérifiés avant la libération, la réception ou l'installation :

• Tension primaire et secondaire assignée, y compris toute configuration de secondaire avec prises
• Fréquence et hypothèses relatives à la mise à la terre du système, le cas échéant
• Classe de précision de chaque enroulement et utilisation prévue
• Charge assignée et facteur de puissance associé
• Facteur de tension et durée admissible
• Niveau d'isolement, tenue à la fréquence industrielle et valeurs de tenue aux chocs
• Limites thermiques et données d'échauffement
• Marquage des bornes, polarité, schéma de câblage et instructions de mise à la terre
• Rapports d'essais individuels et, lorsque cela est requis, justificatifs d'essais de type ou d'essais spéciaux

Cette liste peut sembler habituelle, mais le risque réside dans les détails. Par exemple, un enroulement de classe comptage peut satisfaire sa classe avec une faible charge, alors que la charge installée est nettement plus élevée une fois la longueur des câbles et les appareils du panneau pris en compte. De même, la tension secondaire peut être correcte dans les conditions ambiantes de l'usine, tandis que l'environnement du projet peut introduire des effets de température réduisant la marge pratique. Les responsables de la sécurité doivent également accorder une attention particulière aux enregistrements des essais diélectriques et à la coordination de l'isolation lorsque l'exposition aux défauts de l'appareillage ou les conditions environnementales sévères font partie du profil d'exploitation.

Précision de comptage : où les erreurs apparaissent réellement dans le système

Dans le service de comptage, les erreurs des PT ne proviennent que rarement d'un défaut spectaculaire. Elles s'accumulent plus souvent à partir de petits écarts : hypothèses de charge incorrectes, résistance des conducteurs secondaires, desserrage des bornes, modifications de prises non documentées et mauvaise coordination avec des compteurs conçus selon des exigences d'incertitude plus strictes. Si le PT se trouve dans une chaîne liée à la facturation, ces petits écarts peuvent devenir un risque de litige plutôt qu'un simple problème technique.

C'est pourquoi le contrôle à réception doit aller au-delà de la vérification de la mention « conforme » dans le rapport. Il doit confirmer que la charge et le facteur de puissance testés reflètent l'installation réelle. Si le PT est destiné à un comptage de grande valeur, certains exploitants vérifient également si l'ensemble de la chaîne de mesure a été pris en compte, et pas seulement le transformateur considéré isolément. Un PT très précis peut toujours être intégré dans un système imprécis si les hypothèses en aval sont insuffisantes.

On peut établir ici une analogie avec des équipements électriques voisins : les équipes qui évaluent des solutions énergétiques distribuées examinent souvent au-delà des spécifications des cellules et analysent le comportement global du système. C'est l'une des raisons pour lesquelles des produits intégrés tels que les solutions51.2V Stackable LiFePO4 Energy Storage Battery sont généralement évalués en fonction de la coordination au niveau du système plutôt que sur la seule base des déclarations relatives aux composants. La sélection d'un PT mérite la même rigueur. Le marquage de la classe est important, mais la chaîne de mesure installée l'est davantage.

Précision de protection : une source souvent négligée de risque de fonctionnement incorrect des relais

Les ingénieurs de protection savent généralement que les transformateurs de courant peuvent perturber le fonctionnement des relais, mais les transformateurs de tension méritent la même attention. Un PT qui alimente des relais de protection doit fournir un signal secondaire restant dans les limites de performance attendues dans les conditions importantes pour le schéma. Si la logique du relais dépend de fonctions de sous-tension, de surtension, directionnelles, de synchronisation, de fréquence ou liées à la distance, un mauvais comportement du PT peut provoquer des déclenchements manqués, de fausses alarmes ou des arrêts inutiles.

Plusieurs vérifications sont particulièrement importantes. Premièrement, confirmer que la classe de protection est explicitement indiquée pour l'enroulement utilisé par le relais, et non déduite d'une classe de comptage. Deuxièmement, confirmer que le facteur de tension est adapté au réseau et aux hypothèses de coupure des défauts. Troisièmement, vérifier que la charge utilisée dans la conception tient compte de toutes les entrées de relais et d'appareils auxiliaires effectivement raccordés. Quatrièmement, lorsque le projet est sensible, demander si les performances transitoires ou le risque de ferro-résonance ont été évalués. Toutes les applications ne nécessitent pas une étude transitoire approfondie, mais les installations moyenne et haute tension présentant certaines configurations de mise à la terre peuvent justifier une plus grande prudence.

La conformité de l'isolation et de la sécurité ne sont pas des questions secondaires

Pour les équipes chargées de la sécurité, la précision attire souvent davantage l'attention que l'intégrité de l'isolation. Pourtant, un PT qui mesure correctement mais ne respecte pas la coordination de l'isolation demeure un risque pour le projet. La tenue diélectrique, les limites de décharges partielles lorsqu'elles sont spécifiées, les distances de fuite, l'adéquation de l'enveloppe et la tenue au court-circuit attendue doivent tous être examinés. Il ne s'agit pas uniquement de préoccupations liées au bureau d'études. Ces éléments influencent la sécurité sur site, les intervalles de maintenance, le risque de coupure et l'exposition lors des enquêtes sur les incidents.

Les conditions environnementales sont également plus importantes que ne le reconnaissent de nombreuses spécifications. Les panneaux d'appareillage intérieurs, les installations côtières, les usines chimiquement agressives, les postes d'énergie renouvelable soumis à des cycles de température et les projets d'infrastructure situés dans des régions poussiéreuses imposent des contraintes différentes aux systèmes d'isolation et à l'intégrité des bornes. Si les documents du projet sont génériques, le personnel du contrôle qualité doit éviter de supposer que la configuration standard de base est suffisante.

Questions à poser au fournisseur avant l'approbation

Un échange approfondi avec le fournisseur est généralement plus révélateur qu'une brochure supplémentaire. Les bonnes questions sont généralement pratiques :

• Selon quelle norme et quelle édition précises le PT est-il fabriqué et testé ?
• Quel enroulement est destiné au comptage et lequel à la protection ?
• Avec quelle charge et quel facteur de puissance la précision déclarée a-t-elle été confirmée ?
• Quelle est la surtension continue admissible ou le facteur de tension ?
• Les rapports d'essais individuels sont-ils fournis pour chaque unité ou par lot ?
• Quels essais de type sont disponibles et de quand datent-ils ?
• Quelles limites environnementales ou d'installation l'acheteur doit-il connaître ?
• La conception a-t-elle déjà été utilisée dans des conditions de réseau similaires ?

L'objectif de ces questions n'est pas d'exercer une pression administrative. Il s'agit de déterminer si le fournisseur comprend suffisamment bien l'application pour l'accompagner. Dans la plupart des cas, un fabricant techniquement crédible peut répondre de manière claire et cohérente. Lorsque les réponses restent vagues, le risque ne se limite généralement pas à la qualité de la documentation.

Hypothèses courantes qui ne résistent pas toujours à l'examen

Certaines habitudes du secteur méritent davantage de scepticisme.

Premièrement, une « classe de précision supérieure » ne signifie pas automatiquement « meilleure dans tous les cas ». Si la charge, le comportement thermique et l'adéquation aux relais ne correspondent pas, la seule classe indiquée ne résout pas le problème.

Deuxièmement, la réussite des essais individuels ne remplace pas l'examen de l'application. Les essais individuels confirment la conformité de fabrication dans un périmètre défini ; ils ne prouvent pas que le PT a été correctement sélectionné pour le système exact de l'utilisateur.

Troisièmement, tous les projets ne tirent pas avantage d'une réduction du coût initial des transformateurs de mesure. Les PT représentent souvent une faible part de la valeur totale du projet, mais peuvent avoir un impact disproportionné sur les litiges de comptage, la fiabilité des relais et les enquêtes après coupure.

Quatrièmement, les déclarations de conformité aux normes ne doivent pas être considérées comme universellement transférables. Un même projet peut comporter des exigences de code réseau, des listes de fournisseurs agréés par le distributeur, des règles d'intégration à l'appareillage ou des préférences de certification qui vont au-delà de la norme de fabrication de base du transformateur.

Comment les équipes qualité et sécurité peuvent transformer les normes en processus de vérification opérationnel

L'approche la plus efficace consiste généralement en un processus court de vérification lié au risque du projet. Commencez par classer le PT selon son utilisation : comptage, protection ou utilisation combinée. Faites ensuite correspondre la base normative requise indiquée dans l'appel d'offres ou la spécification du distributeur. Examinez le calcul de charge en utilisant les hypothèses réelles du câblage sur site. Vérifiez que la plaque signalétique, le plan et le rapport d'essai sont cohérents entre eux. Enfin, retenez avant l'installation toute unité dont l'affectation des enroulements est incertaine, les preuves diélectriques incomplètes ou la déclaration de précision ambiguë.

Ce processus est plus utile que de réunir une grande quantité de certificats. Il aide les équipes à déterminer si un transformateur de tension PT est adapté au contexte réel d'exploitation, ce qui constitue précisément l'objectif de l'examen des normes. Dans les projets électriques voisins, des ensembles d'appareillage aux systèmes de distribution alimentés par batteries utilisant des produits tels que51.2V Stackable LiFePO4 Energy Storage Battery, les acheteurs évaluent de plus en plus les équipements selon leur capacité à conserver les performances documentées après l'intégration réelle. Les transformateurs de mesure doivent être examinés avec le même niveau de rigueur.

Pour la plupart des sites, la bonne question n'est pas de savoir si le PT porte une indication de conformité à une norme. Il faut déterminer si la précision déclarée, les performances d'isolation et les preuves d'essai sont crédibles au regard de la charge, de la logique de protection et de l'environnement d'exploitation auxquels le système sera réellement soumis. C'est cette vérification qui empêche qu'une conformité documentaire ne se transforme en risque sur le terrain.
