Normas para transformadores de tensión PT: qué comprobar para garantizar la precisión de la medición y la protección

Cuando un equipo comienza a revisar un transformador de tensión PT potencial para servicio de medición o protección, la pregunta real rara vez es qué es un PT. Normalmente es más práctica: ¿esta unidad mantendrá la fiabilidad de la medición y de la lógica de los relés bajo la carga real, el nivel de falla y las condiciones de instalación del sitio? Para los equipos de control de calidad y gestión de la seguridad, esta cuestión es fundamental para el cumplimiento normativo, la integridad de la facturación y la fiabilidad de la protección. Un PT que parece aceptable en una hoja de datos aún puede generar riesgos operativos si su clase de precisión, límites térmicos, coordinación del aislamiento o documentación de ensayos no se ajustan a la aplicación.

Las normas aplicables a los PT son importantes porque la medición y la protección no fallan de la misma manera. Un circuito de medición necesita una relación de transformación y una precisión de fase estables dentro de un intervalo operativo definido. Un circuito de protección necesita un comportamiento predecible cuando el sistema está sometido a esfuerzos, incluidos voltajes anormales, condiciones transitorias o cambios en la carga provocados por los relés. Por eso, una revisión básica de la placa de características no es suficiente. La comprobación útil consiste en verificar si la norma declarada, la clase, la carga y el procedimiento de ensayo corresponden realmente al uso previsto, y no solo si el proveedor afirma que la unidad cumple la normativa.

Comience por la aplicación, no por el certificado

Uno de los errores más habituales en las compras y en la inspección de recepción es tratar las normas como un simple ejercicio de marcar casillas. En la práctica, la primera decisión consiste en determinar si el PT se utilizará principalmente para medición comercial o interna, para relés de protección o para ambas funciones. Esto determina qué características de precisión son más importantes y qué evidencias deben solicitarse al fabricante.

En aplicaciones de medición, normalmente se presta atención al error de relación y al desplazamiento de fase bajo condiciones definidas de carga y tensión. En aplicaciones de protección, la preocupación se centra en si la salida secundaria sigue siendo adecuada para el funcionamiento de los relés en todo el intervalo operativo previsto. Un PT seleccionado para un servicio mixto debe revisarse con mayor cuidado, ya que las afirmaciones de doble propósito suelen parecer más sencillas de lo que permiten las restricciones reales. En algunos proyectos, separar los núcleos o devanados de medición y protección es una decisión de ingeniería más clara, especialmente cuando la facturación, la sensibilidad de los relés y el registro de perturbaciones tienen consecuencias diferentes.

Qué normas suelen ser relevantes

Según la región del proyecto y las especificaciones de la compañía eléctrica o de la industria, los requisitos de los PT suelen referenciarse conforme a los marcos IEC o IEEE/ANSI. La aplicabilidad exacta siempre debe verificarse con los documentos del proyecto, pero el punto fundamental es sencillo: la norma indicada en el plano o la licitación debe coincidir con la designación de clase y el informe de ensayo ofrecido. Las referencias cruzadas poco precisas entre normas pueden generar confusión, porque la denominación de las clases, los métodos de ensayo y su interpretación no siempre son intercambiables.

En muchos proyectos internacionales, las ediciones vigentes de IEC para transformadores de medida son el primer punto de consulta para compradores e inspectores, especialmente en lo relativo a clases de precisión, ensayos dieléctricos, elevación de temperatura y definiciones de ensayos individuales y de tipo. En las especificaciones norteamericanas o basadas en ANSI, la denominación y el lenguaje de aceptación pueden ser diferentes. No basta con que un proveedor diga que un PT cumple la norma internacional. Los equipos de control de calidad deben preguntar qué norma, qué edición【Pendiente de verificación si no se indica en los documentos】 y qué cláusulas se declaran para la precisión y el comportamiento del aislamiento.

La lección práctica es sencilla: no compare directamente la clase de medición IEC de un fabricante con la declaración de protección IEEE de otro como si fueran afirmaciones equivalentes. Si la base del proyecto es mixta, solicite una matriz técnica de cumplimiento comparativa en lugar de basarse únicamente en la documentación comercial.

La clase de precisión solo tiene sentido junto con la carga y las condiciones operativas

La clase de precisión suele ser el primer elemento que se revisa, y así debe ser. Sin embargo, también es uno de los conceptos más malinterpretados. La clase de precisión de un PT no existe de forma independiente; está vinculada a condiciones específicas como la tensión nominal, la frecuencia, la carga y el factor de potencia. Una unidad que alcanza la clase declarada con una determinada carga puede no comportarse de la misma manera cuando se conecta a cables secundarios largos, varios medidores, transductores o entradas de relé.

En aplicaciones de medición, el error de relación y el error de ángulo de fase deben verificarse con respecto a la carga conectada real, no solo a la carga nominal indicada sobre el papel. En proyectos de modernización, esto es aún más importante. Con el tiempo, los circuitos secundarios tienden a acumular dispositivos adicionales, y cada incorporación puede alejar el PT del punto en el que se estableció la precisión garantizada.

En aplicaciones de protección, los equipos de calidad y seguridad no deben detenerse en la etiqueta de clase. Deben comprobar si el factor de tensión, la capacidad térmica y el comportamiento transitorio del PT siguen siendo adecuados para el esquema de relés. Un relé de protección que depende de una tensión secundaria limpia y predecible durante una perturbación del sistema solo es tan fiable como el comportamiento del PT que lo alimenta.

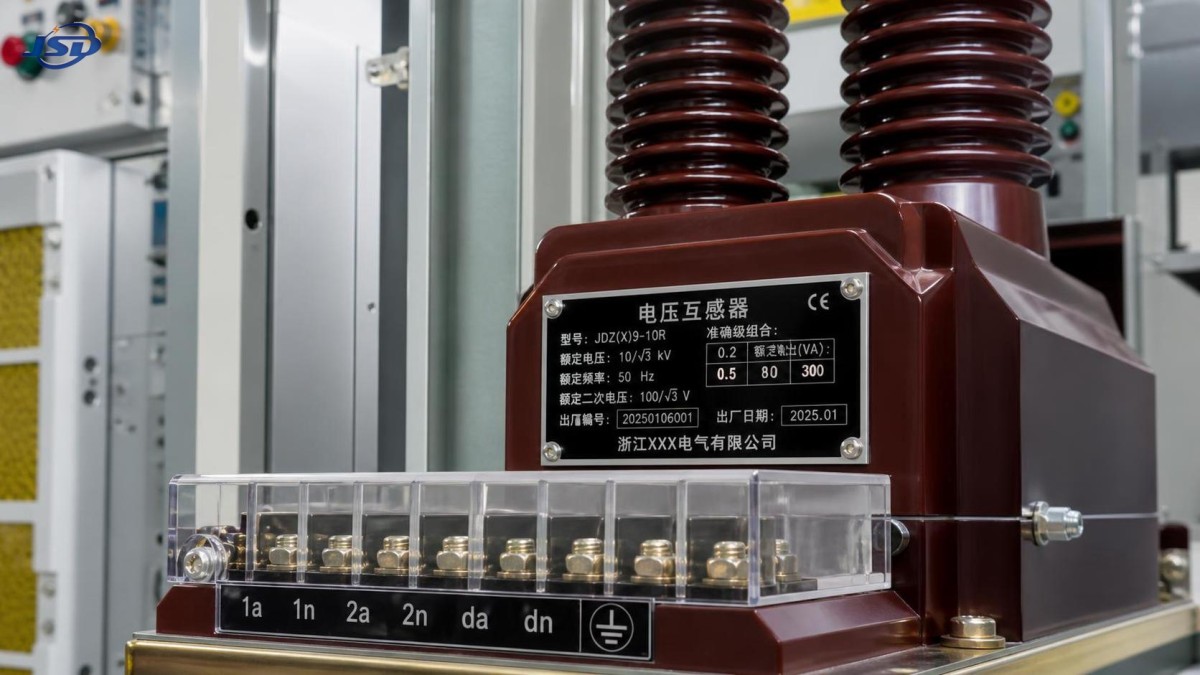

Qué debe verificarse en la placa de características y en el expediente de ensayos

La placa de características proporciona el primer filtro técnico, pero los documentos de ensayo determinan si la unidad merece confianza. Antes de la liberación, recepción o instalación, normalmente conviene revisar los siguientes elementos:

• Tensión primaria y secundaria nominal, incluida cualquier disposición de secundario con tomas
• Frecuencia y supuestos relativos a la puesta a tierra del sistema, cuando corresponda
• Clase de precisión de cada devanado y servicio previsto
• Carga nominal y factor de potencia asociado
• Factor de tensión y duración admisible
• Nivel de aislamiento, tensión soportada a frecuencia industrial y valores de soportabilidad frente a impulsos
• Límites térmicos y datos de elevación de temperatura
• Marcado de terminales, polaridad, diagrama de cableado e instrucciones de puesta a tierra
• Informes de ensayos individuales y, cuando sea necesario, evidencias de ensayos de tipo o especiales

La lista parece rutinaria, pero el riesgo se encuentra en los detalles. Por ejemplo, un devanado para medición puede cumplir su clase con una carga baja, mientras que la carga instalada es considerablemente mayor una vez incluidos la longitud de los cables y los dispositivos del panel. Asimismo, la tensión secundaria puede ser correcta en las condiciones ambientales de fábrica, mientras que el entorno del proyecto introduce efectos de temperatura que reducen el margen práctico. Los responsables de seguridad también deben prestar especial atención a los registros de ensayos dieléctricos y a la coordinación del aislamiento cuando la exposición a fallas de la aparamenta o las condiciones ambientales adversas formen parte del perfil operativo.

Precisión de medición: dónde se introducen realmente los errores en el sistema

En el servicio de medición, los errores de los PT rara vez proceden de un único defecto grave. Con mayor frecuencia se acumulan a partir de pequeñas incompatibilidades: supuestos incorrectos sobre la carga, resistencia de los conductores secundarios, aflojamiento de terminales, cambios de toma no documentados y una coordinación deficiente con medidores diseñados para requisitos de incertidumbre más estrictos. Si el PT forma parte de una cadena relevante para la facturación, estas pequeñas desviaciones pueden convertirse en un riesgo de disputa, y no solo en un problema técnico.

Por eso, la inspección de recepción debe ir más allá de comprobar si el informe indica que la unidad ha sido aprobada. Debe confirmar que la carga y el factor de potencia ensayados reflejan la instalación real. Si el PT está destinado a una medición de alto valor, algunos operadores también revisan si se ha considerado la cadena de medición completa, y no solo el transformador de forma aislada. Un PT de alta precisión puede formar parte de un sistema de medición inexacto si los supuestos posteriores son deficientes.

Aquí resulta útil una analogía con otros equipos eléctricos: los equipos que evalúan soluciones de energía distribuida suelen mirar más allá de las especificaciones de las celdas y revisar el comportamiento del sistema completo, por lo que productos integrados como las soluciones de batería de almacenamiento de energía LiFePO4 apilable de 51,2 V normalmente se evalúan según la coordinación a nivel de sistema, y no solo según las declaraciones sobre sus componentes. La selección de un PT merece el mismo rigor. La marca de clase es importante, pero la cadena de medición instalada lo es aún más.

Precisión de protección: una fuente de riesgo de actuación incorrecta de los relés que suele pasarse por alto

Los ingenieros de protección normalmente saben que los transformadores de corriente pueden distorsionar el funcionamiento de los relés, pero los transformadores de tensión merecen el mismo nivel de atención. Un PT que alimenta relés de protección debe proporcionar una señal secundaria que se mantenga dentro de los límites de rendimiento previstos durante las condiciones relevantes para el esquema. Si la lógica del relé depende de funciones de subtensión, sobretensión, direccionalidad, sincronización, frecuencia o distancia, un comportamiento deficiente del PT puede provocar disparos no realizados, falsas alarmas o desconexiones innecesarias.

Aquí son especialmente importantes varias comprobaciones. Primero, confirme que la clase de protección esté indicada explícitamente para el devanado utilizado por el relé, y que no se haya inferido a partir de una clase de medición. Segundo, confirme que el factor de tensión sea adecuado para la red y los supuestos de despeje de fallas. Tercero, revise si la carga utilizada en el diseño refleja todas las entradas de relés y dispositivos auxiliares conectados en la práctica. Y cuarto, cuando el proyecto sea sensible, pregunte si se ha evaluado el comportamiento transitorio o el riesgo de ferroresonancia. No todas las aplicaciones necesitan un estudio transitorio profundo, pero las instalaciones de media y alta tensión con determinadas configuraciones de puesta a tierra pueden justificar una mayor precaución.

El aislamiento y el cumplimiento de los requisitos de seguridad no son cuestiones secundarias

Para los equipos de gestión de la seguridad, la precisión suele recibir más atención que la integridad del aislamiento, pero un PT que mide correctamente y no cumple la coordinación del aislamiento sigue siendo un riesgo para el proyecto. La rigidez dieléctrica, los límites de descargas parciales cuando se especifiquen, la distancia de fuga, la idoneidad de la envolvente y los requisitos de soportabilidad frente a cortocircuitos deben formar parte de la revisión. No son únicamente cuestiones de la oficina de diseño. Afectan a la seguridad en el sitio, los intervalos de mantenimiento, el riesgo de interrupciones y la exposición durante la investigación de incidentes.

Las condiciones ambientales también son más importantes de lo que muchas especificaciones reconocen. Los paneles de aparamenta para interiores, las instalaciones costeras, las plantas químicamente agresivas, las subestaciones de energías renovables con ciclos de temperatura y los proyectos de infraestructura en regiones polvorientas someten a los sistemas de aislamiento y a la integridad de los terminales a esfuerzos diferentes. Si los documentos del proyecto son genéricos, el personal de control de calidad debe evitar suponer que basta con la configuración estándar.

Preguntas que conviene hacer al proveedor antes de la aprobación

Una conversación sólida con el proveedor suele revelar más que un folleto adicional. Las preguntas adecuadas tienden a ser prácticas:

• ¿Con qué norma y edición exactas se ha fabricado y ensayado el PT?
• ¿Qué devanado está destinado a la medición y cuál a la protección?
• ¿Con qué carga y factor de potencia se confirmó la precisión declarada?
• ¿Cuál es la sobretensión continua admisible o el factor de tensión?
• ¿Se proporcionan informes de ensayos individuales para cada unidad o por lote?
• ¿Qué ensayos de tipo están disponibles y qué antigüedad tienen?
• ¿Qué límites ambientales o de instalación debe conocer el comprador?
• ¿Se ha utilizado anteriormente el diseño en condiciones de red similares?

El objetivo de estas preguntas no es ejercer presión administrativa. Es determinar si el proveedor comprende suficientemente la aplicación como para respaldarla. En la mayoría de los casos, un fabricante técnicamente solvente puede responder de forma clara y coherente. Cuando las respuestas siguen siendo vagas, el riesgo normalmente no se limita a la calidad de la documentación.

Supuestos habituales que no siempre se sostienen

Hay algunos hábitos del sector que merecen mayor escepticismo.

En primer lugar, una clase de precisión superior no significa automáticamente que sea mejor para todos los casos. Si la carga, el comportamiento térmico y la compatibilidad con los relés no coinciden, la etiqueta de clase por sí sola no resuelve el problema.

En segundo lugar, superar los ensayos individuales no sustituye la revisión de la aplicación. Los ensayos individuales confirman la conformidad de fabricación dentro de un alcance definido; no demuestran que el PT haya sido seleccionado correctamente para el sistema exacto del usuario.

En tercer lugar, no todos los proyectos se benefician de minimizar el coste inicial de los transformadores de medida. Los PT suelen representar una pequeña parte del valor total del proyecto, pero pueden tener un impacto desproporcionado en las disputas de medición, la fiabilidad de los relés y las investigaciones de interrupciones.

En cuarto lugar, las declaraciones de cumplimiento normativo no deben considerarse universalmente transferibles. El mismo proyecto puede incluir requisitos del código de red, listas de proveedores aprobados por la compañía eléctrica, normas de integración de la aparamenta o preferencias de certificación que vayan más allá de la norma básica de fabricación del transformador.

Cómo pueden los equipos de control de calidad y seguridad convertir las normas en un proceso de revisión operativo

El enfoque más eficaz suele ser un flujo breve de verificación vinculado al riesgo del proyecto. Comience clasificando el PT según su servicio: medición, protección o uso combinado. Después, establezca la base normativa requerida a partir de la licitación o de la especificación de la compañía eléctrica. Revise el cálculo de carga utilizando los supuestos reales del cableado en campo. Compruebe que la placa de características, el plano y el informe de ensayo sean coherentes entre sí. Finalmente, retenga cualquier unidad cuya asignación de devanados no sea clara, cuya evidencia dieléctrica esté incompleta o cuya declaración de precisión sea ambigua antes de la instalación.

Este proceso es más valioso que recopilar una gran cantidad de certificados. Ayuda a los equipos a decidir si un transformador de tensión PT es adecuado para el contexto operativo real, que es precisamente el objetivo de revisar las normas. En proyectos eléctricos relacionados, desde paquetes de aparamenta hasta sistemas de distribución con respaldo de baterías que utilizan productos como la batería de almacenamiento de energía LiFePO4 apilable de 51,2 V, los compradores evalúan cada vez más los equipos según la capacidad de sus prestaciones documentadas para mantenerse durante la integración real. Los transformadores de medida deben revisarse con el mismo nivel de rigor.

Para la mayoría de los sitios, la pregunta correcta no es si el PT lleva una etiqueta de cumplimiento normativo. Es si la precisión declarada, el comportamiento del aislamiento y las evidencias de ensayo son creíbles para la carga, la lógica de protección y el entorno operativo que el sistema realmente encontrará. Esa es la comprobación que evita que el cumplimiento documental se convierta en un riesgo en campo.
